MBus_WaterMeter (Mbus 水表)

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图。

在弹出来的窗口中选择“MBus_WaterMeter”，如下图。

添加好驱动后， 选择新建通道， MBus_WaterMeter  (Mbus  水表)作为串口通讯，默认 通道串口 1，默认通讯参数：2400bps，8，偶校验位，1 个停止位，默认超时时间 1500ms， 如下图。注意超时时间是指请求帧的等待超时时间。

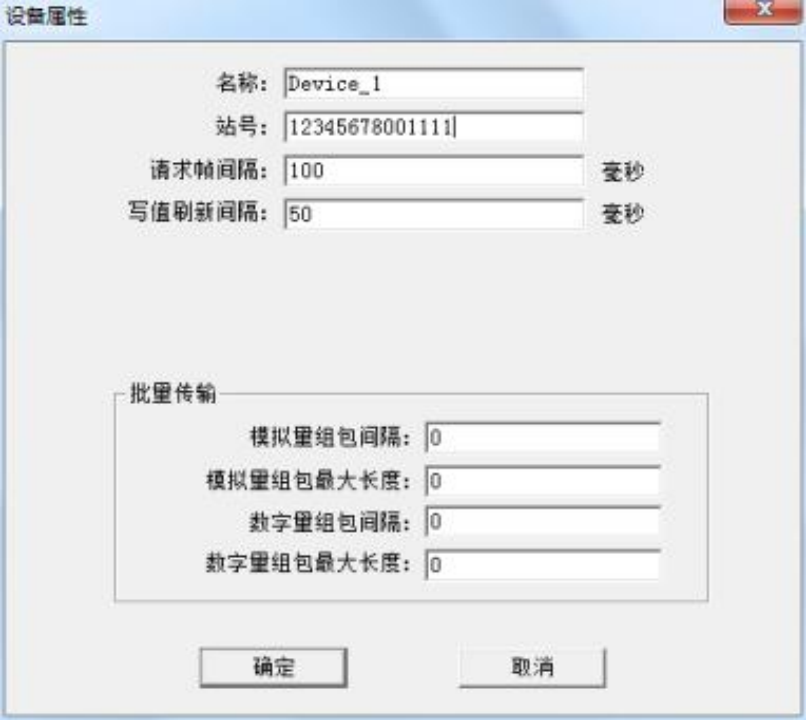

通道建立好后，选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 12345678001111，请求帧间隔为 100 毫秒。如果设备不支持组包，可将组包参数设置

为 0 即可， 如下图 2-86-4。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的 时间间隔。注意站号前 8 位表示表号，后 6 位表示厂商 ID 号。

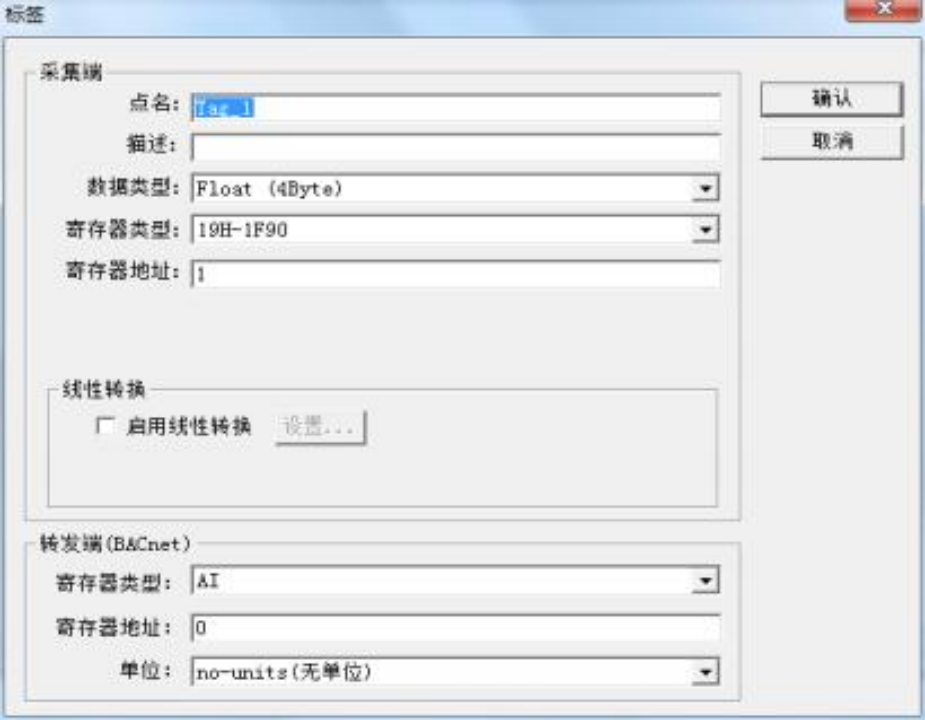

设备新建好后， 选择添加标签 (点) ，如下图 2-86-5。在建立点位的时候， 采集端寄 存器类型可根据现场设备的仪表类型(10~19) 和数据标识(901F  或 1F90) 选择， 寄存 器地址是指要读取的数据字段地址， 例如水表的寄存器有效地址为 1~4。

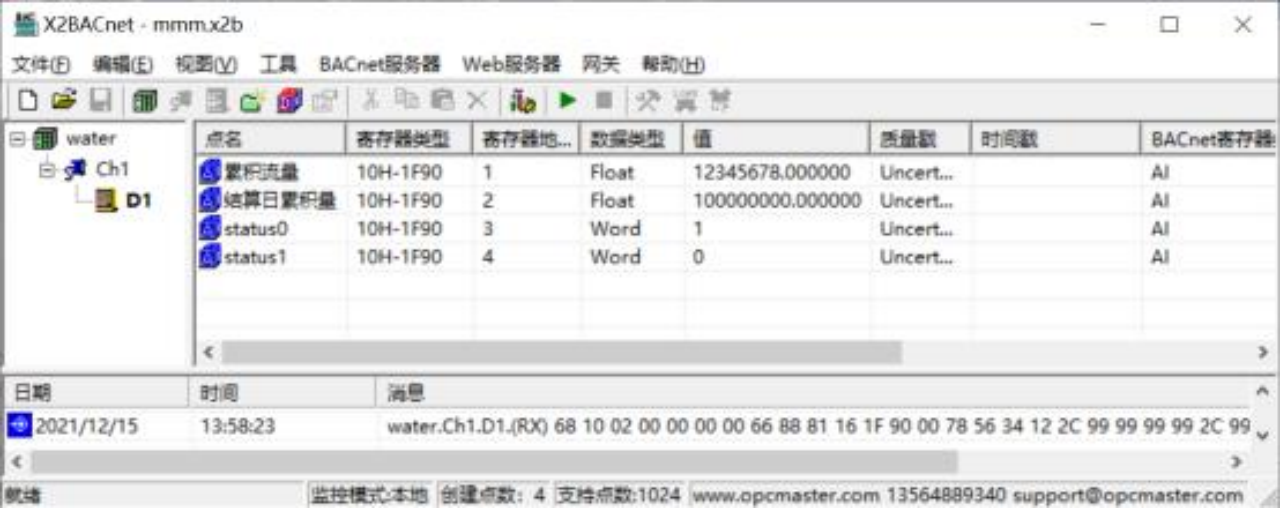

标签建立完成后如下图 。

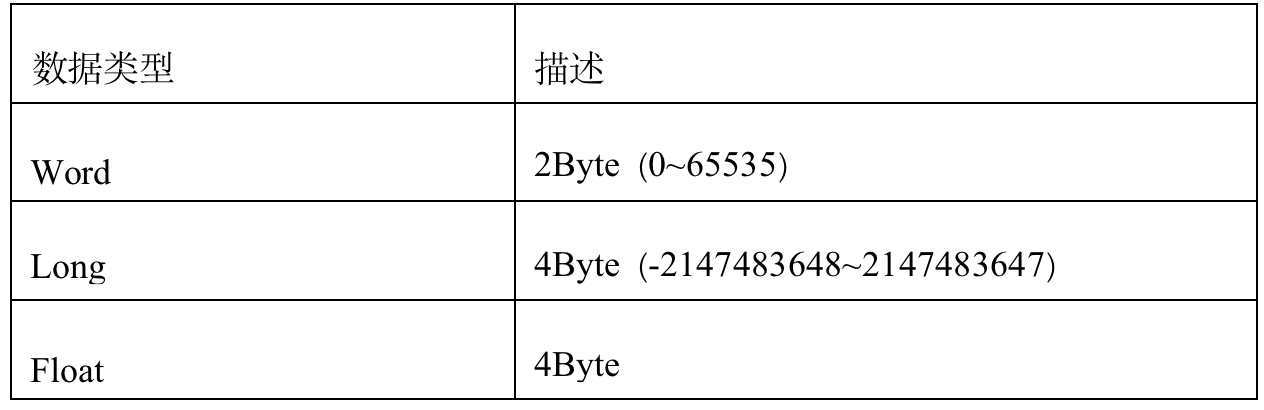

采集端支持的数据类型有 Long 和 Float 两种类型，具体说明如表所示。
