ModbusRTU_Zenner (Modbus 真兰大口径水表)

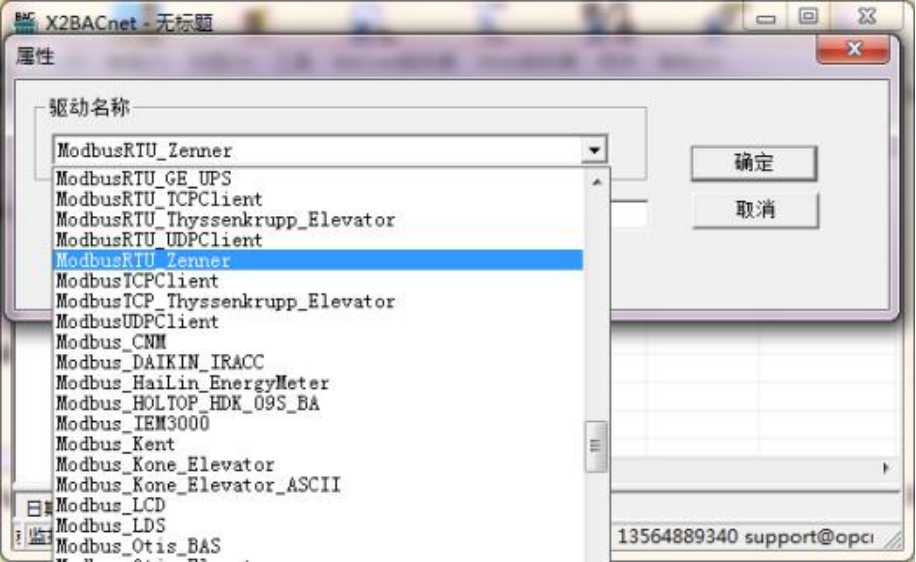

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

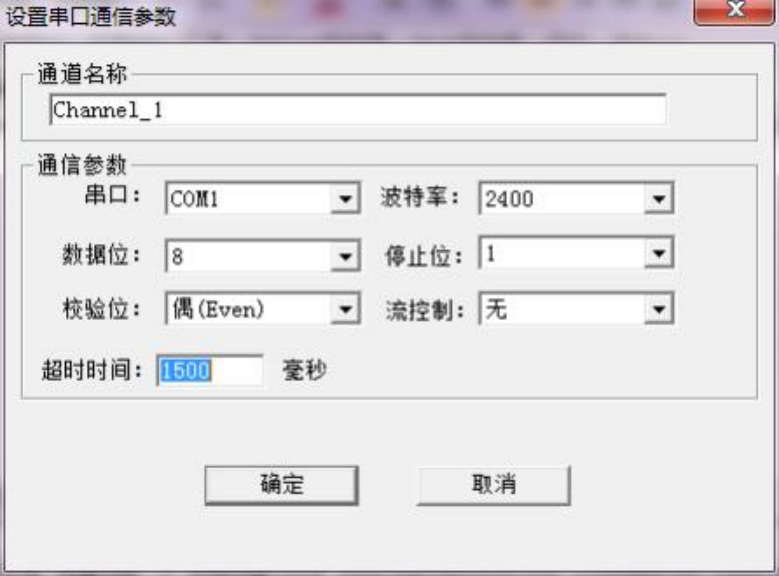

添加好驱动后， 选择新建通道， ModbusRTU_Zenner  (Modbus 真兰大口径水表)是以 串口方式通讯， 默认通道串口 1 ，默认通讯参数：2400bps ，8，偶校验位，1 个停止位， 默认超时时间 1500ms，如下图 。注意超时时间是指请求帧的等待超时时间。

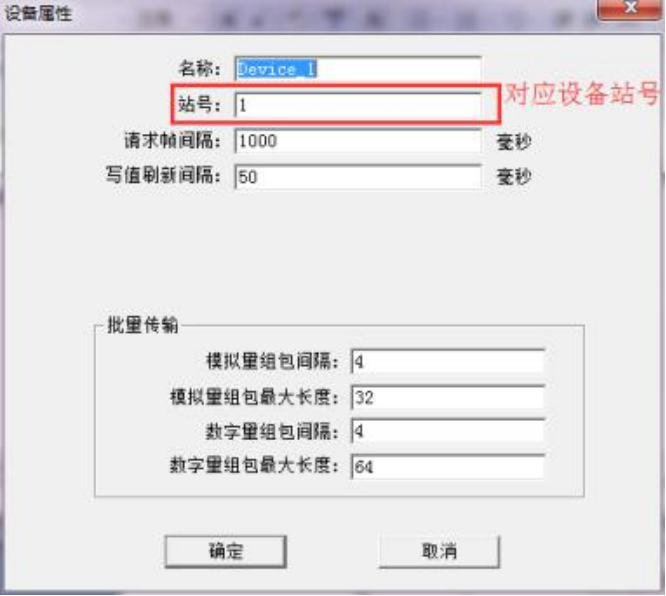

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 1，请求帧间隔为 1000 毫秒。如果设备不支持组包，可将组包参数设置为 0 即可，如 下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

设备新建好后， 选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图。设置标签参数的时候， 注意采集端 Modbus 寄存器基地址是从 1 开始的。

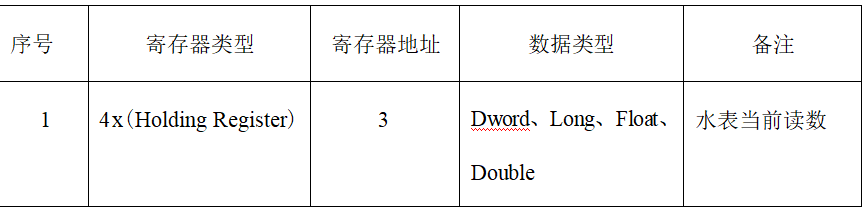

注意： Modbus 真兰大口径水表，在读当前表读数时，读两个 Modbus 寄存器地址， 传 输字节格式为 BCD 码，故需选择 Dword、Long、Float 、Double 其中一种数据类型。根据 真兰大口径 Modbus 通讯文档， 由于水表当前读数有小数位， 故读取上来的值可通过线性 转换除以 100  (若需要整数也可不进行线性转换) 。
