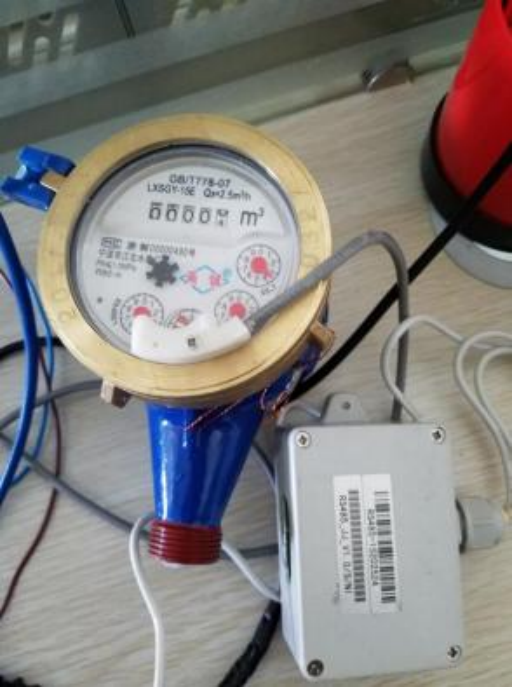

MBus_WaterMeter_LXSGY_15E (宁波水表 LXSGY- 15E)

新建驱动

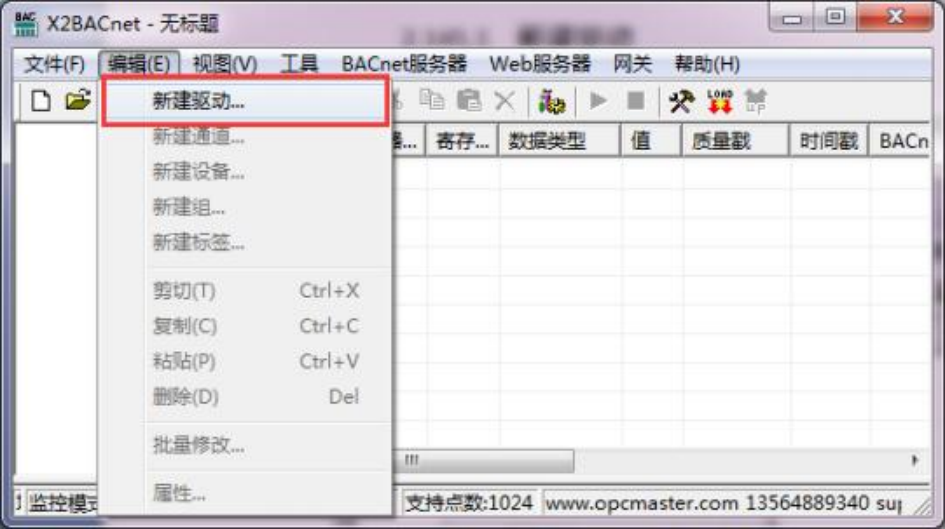

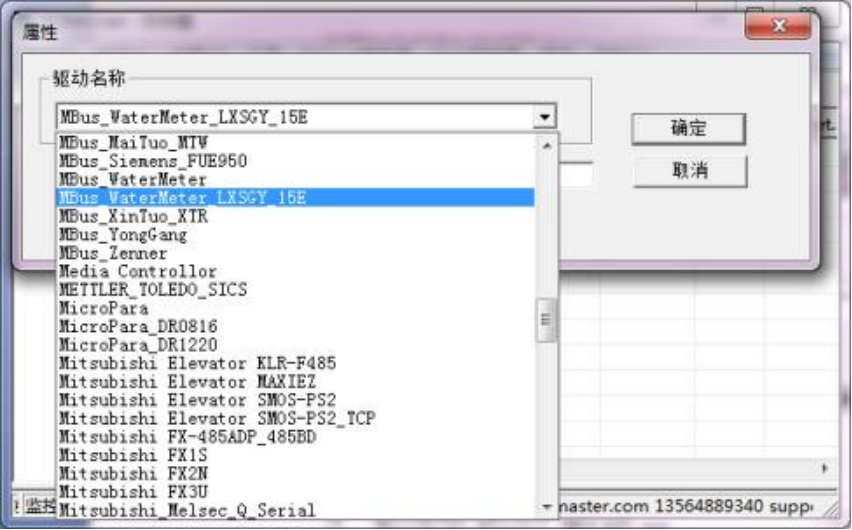

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

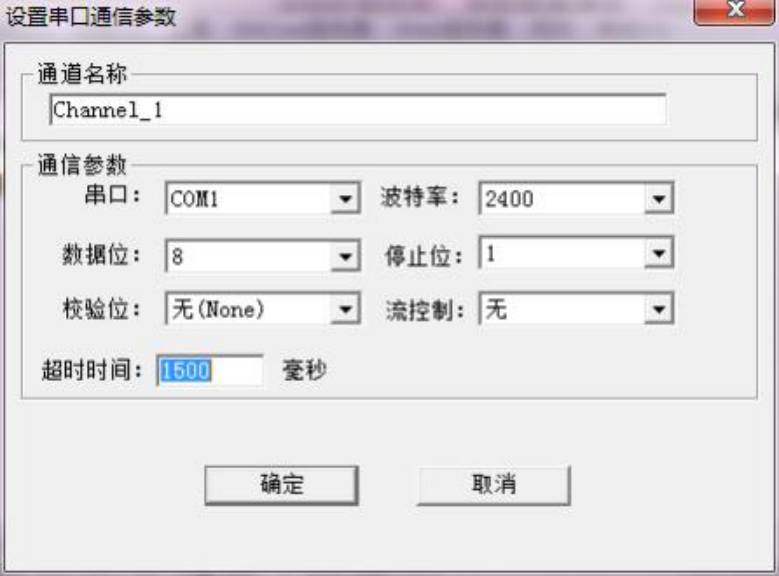

添加好驱动后，选择新建通道，MBus_WaterMeter_LXSGY_ 15E (宁波水表 LXSGY- 15E) 作为串口通讯， 默认通道串口 1 ，默认通讯参数： 2400bps ，8 数据位， 无校验位， 1 个停 止位，默认超时时间 1500ms，如下图。注意超时时间是指请求帧的等待超时时间。

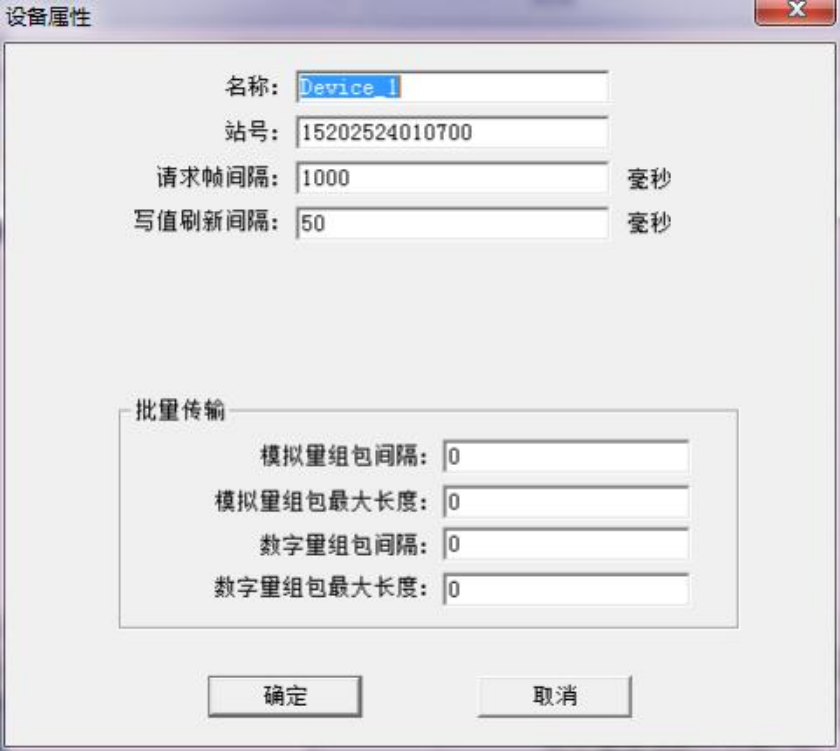

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 15202524010700 (由 15202524 宁波水表表号， 010700 厂商代码组成) ，请求帧间隔为 1000 毫秒。可将组包参数设置为 0 即可， 如下图 。注意请求帧间隔是指发出下一 帧请求与上一帧得到回应之间的时间间隔。

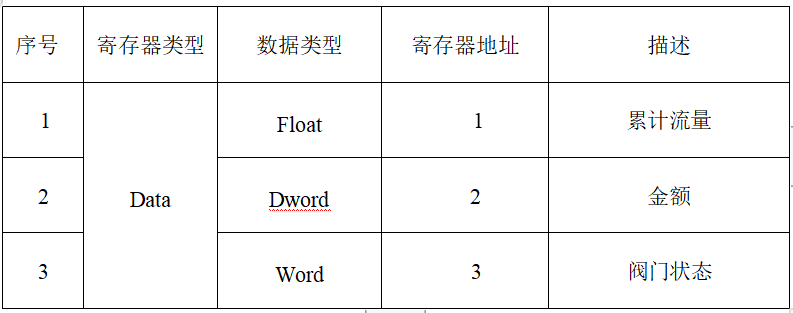

设备新建好后， 选择添加标签(点) ，如下图。在建立点位的时候， 采集端 寄存器类型为 Data，寄存器地址是指要读取的数据字段地址，其中寄存器有效地址为 1~3。

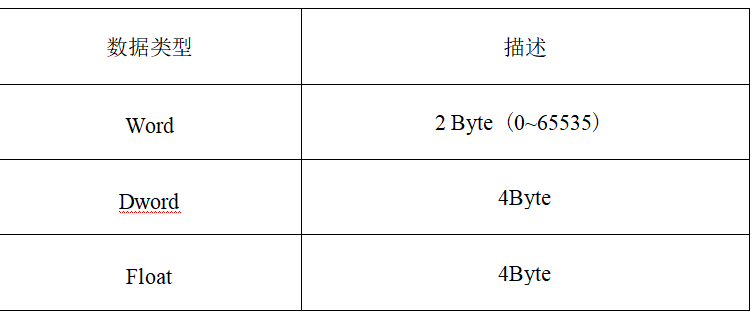

1：累计流量-Float

2 ：金额-Dword

3：阀门状态-Word
