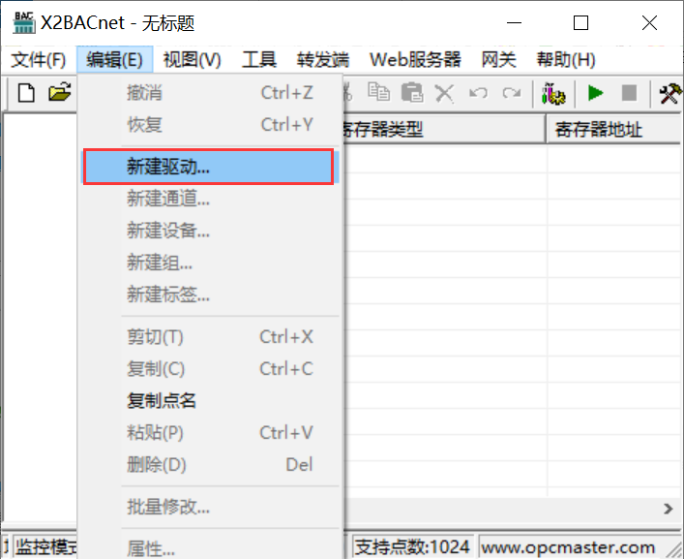

在上位机配置界面菜单栏选择“新建驱动”选项，如下图：

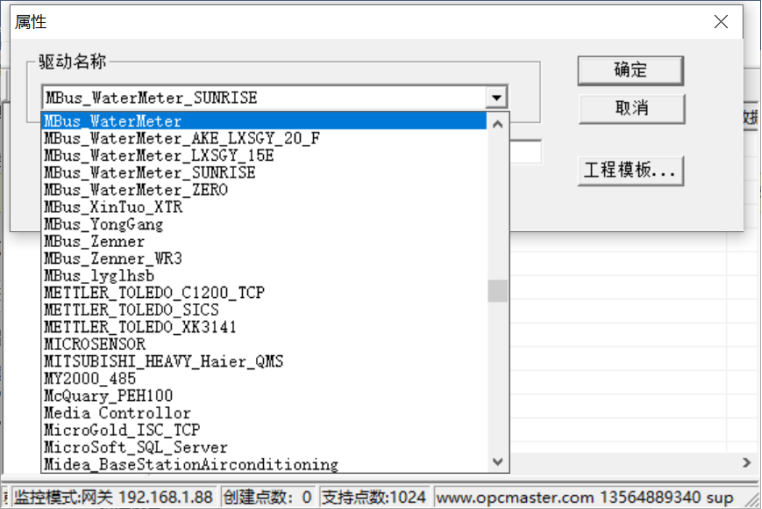

在弹出来的窗口中选择“MBus_WaterMeter_SUNRISE”，如下图：

添加好驱动后，选择新建通道，MBus_WaterMeter_SUNRISE（炬華科技阀控水表）通讯协议。默认通道串口1，默认通讯参数：2400bps，8，偶校验位，1个停止位，默认超时时间1500ms，如下图。注意超时时间是指请求帧的等待超时时间。

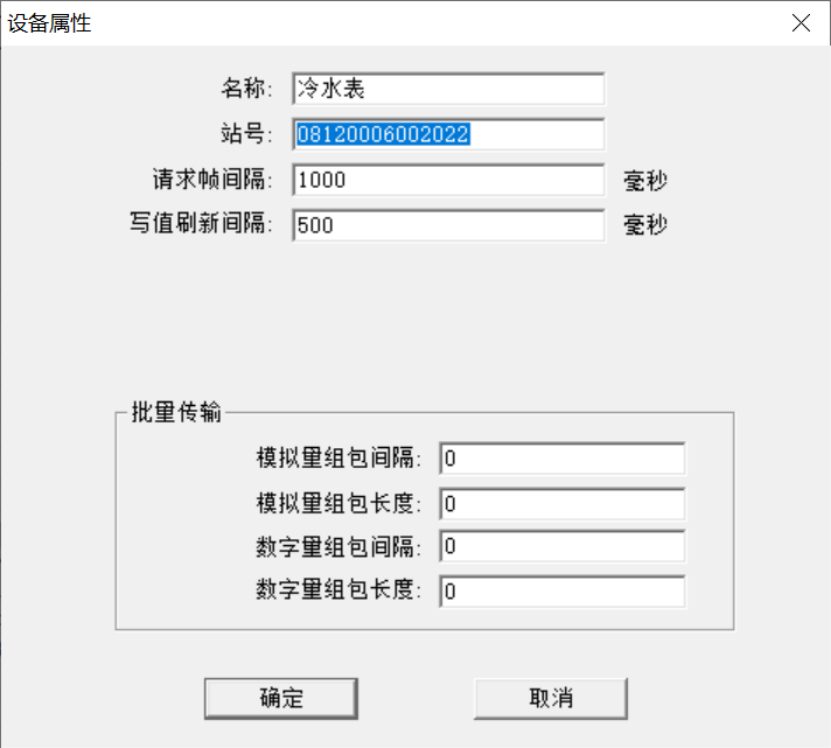

通道建立好后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备站号对应仪表14位地址码。请求帧间隔为1000毫秒。如下图。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。

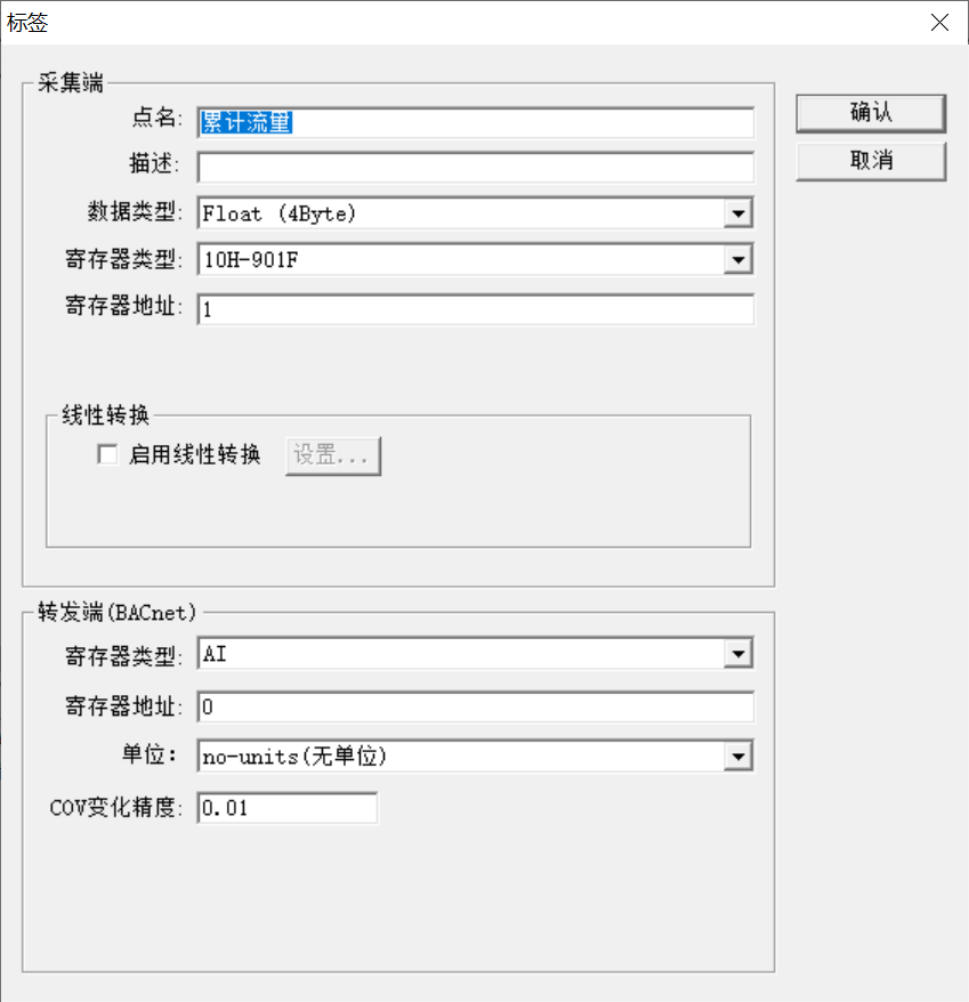

设备新建好后，选择添加标签（点），如下图。在建立点位的时候，采集端寄存器类型10H-901F类型，寄存器地址是1~4。

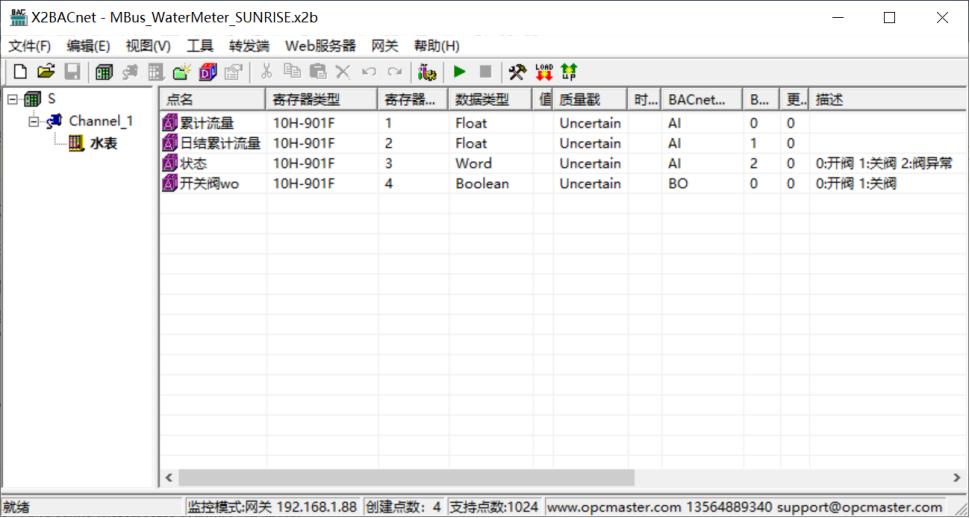

标签建立完成后如下图：

采集端支持的寄存器类型，具体描述如表所示。

采集端寄存器类型
