JiangYin_LiXin_WaterMeter(江阴立信大、小总线表单表协议)

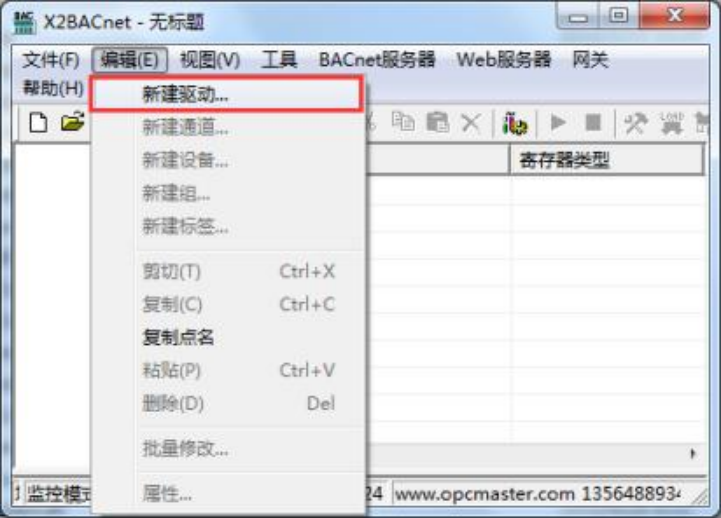

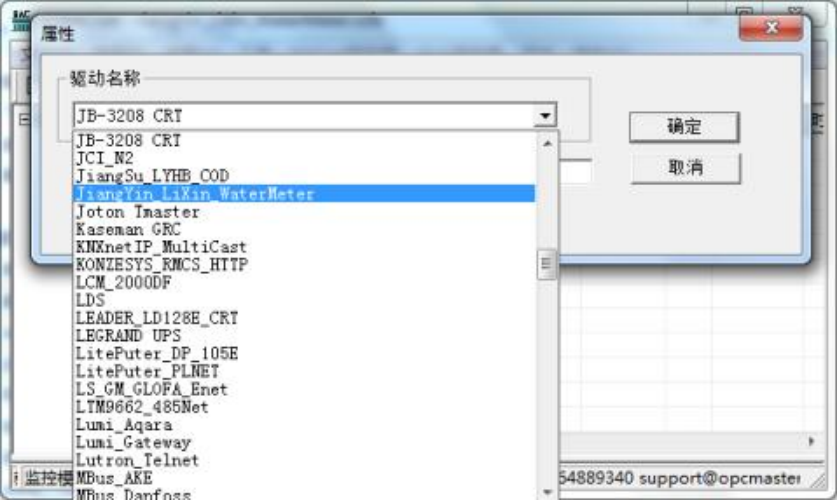

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

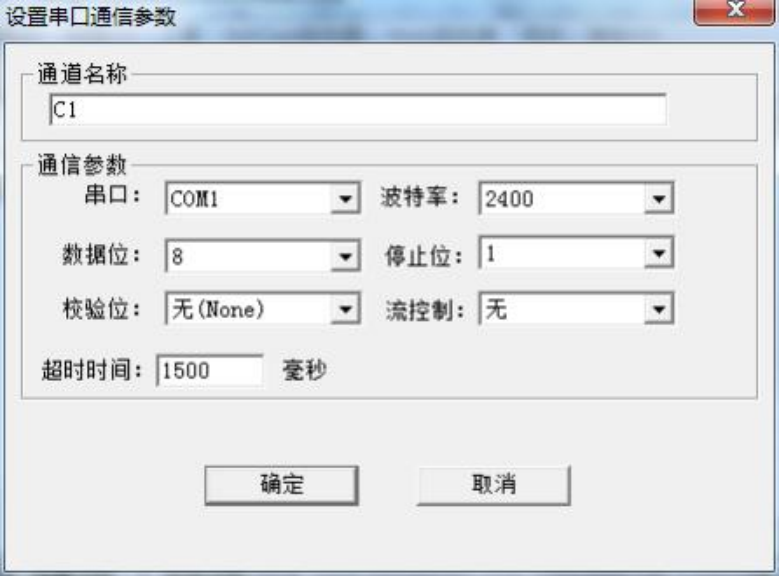

添加好驱动后， 选择新建通道， JiangYin_LiXin_WaterMeter 是江阴立信大、小总线表 单表协议通讯协议，以 RS485 通信方式通讯，默认通道为串口 1，默认通讯参数：2400bps， 8 ，无校验位， 1 个停止位，默认超时时间 1500 毫秒，在配置时，如果设备响应比较慢， 超时时间尽量设置长一点，如下图 注意超时时间是指主站请求帧的等待超时时间。

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 1，站号对应控制器的设备号，请求帧间隔为 1000 毫秒，将组包参数设置为 0 即可， 如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

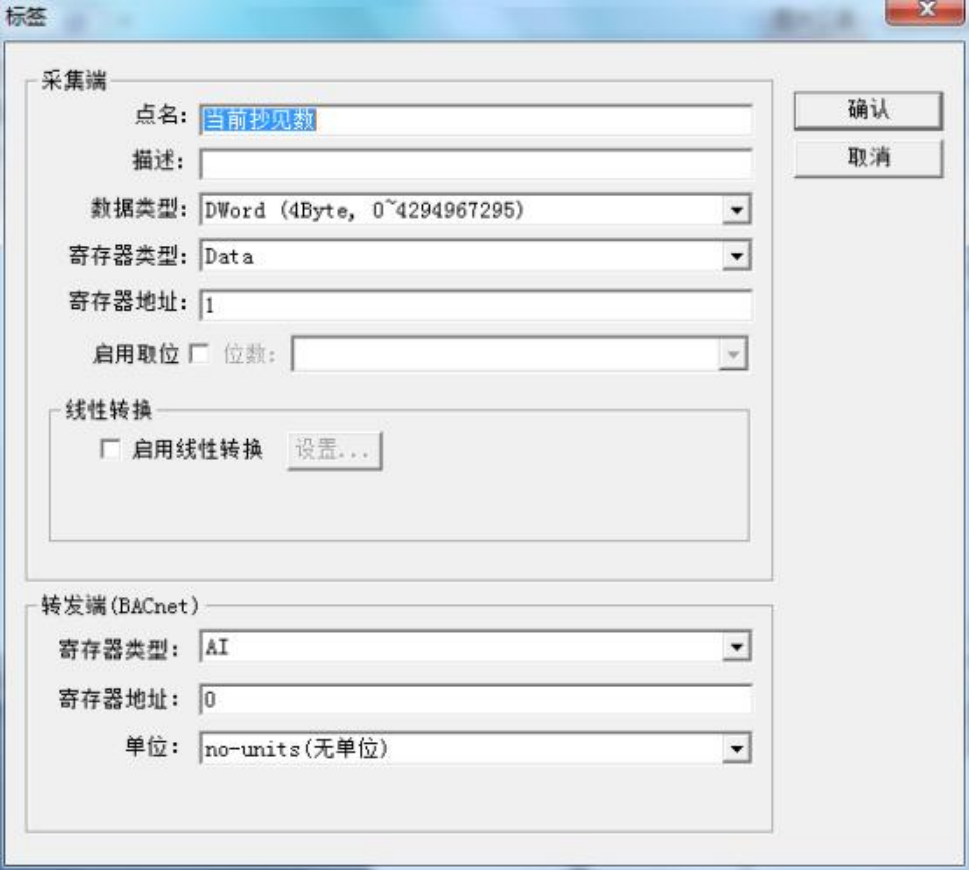

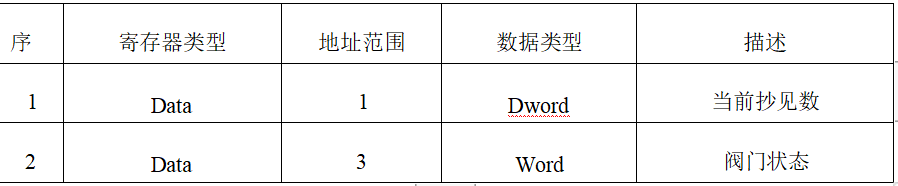

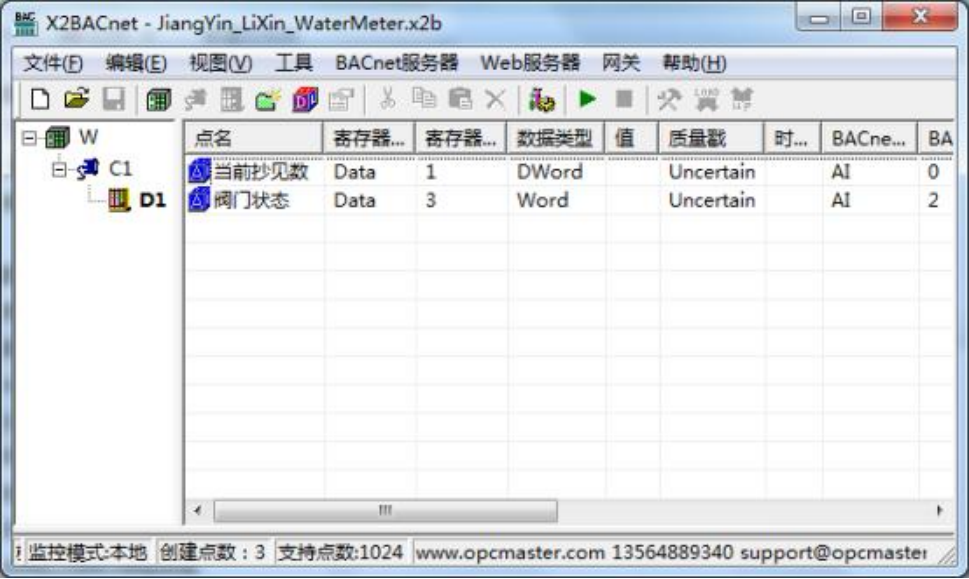

设备建立好后，选择新建标签(点) ，在建立点位的时候，采集端寄存器类型为 Data， 数据类型选择 DWord/Word，寄存器地址 1 和 3，具体如下表
