MQTT_Eastsoft (青岛东软载波 MQTT 通讯)

新建驱动

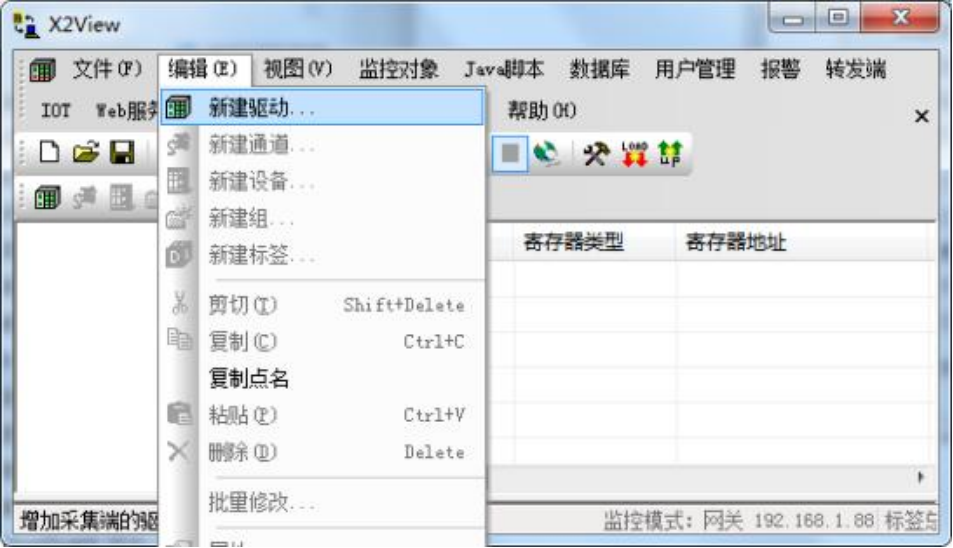

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

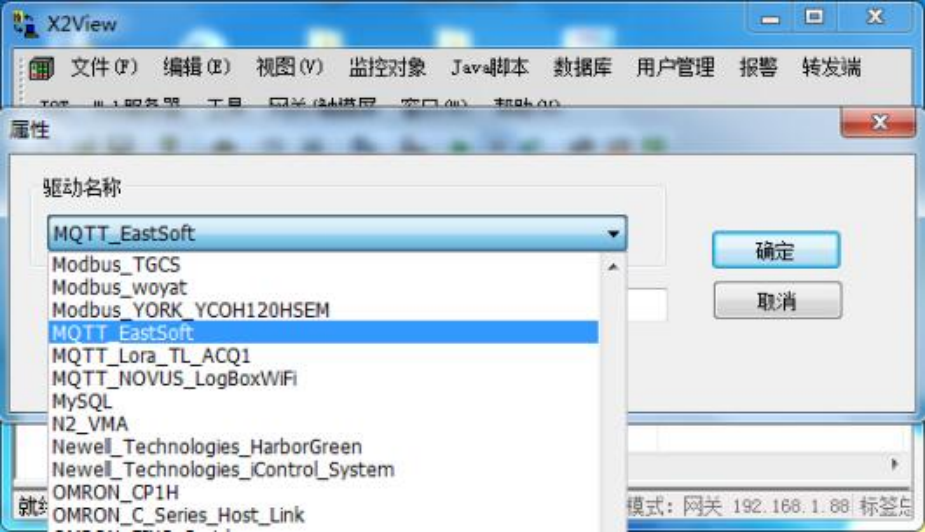

在弹出来的窗口中选择“MQTT_Eastsoft”, 如下图

新建通道

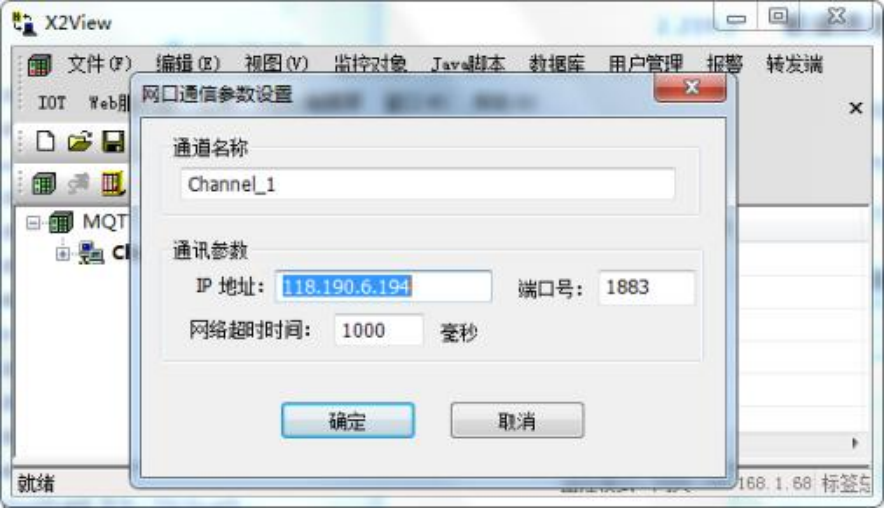

添加好驱动后, 选择新建通道, MQTT_Eastsoft 是青岛东软载波设备 MQTT 通讯协议。 以网口方式通信,  IP 地址为 MQTT 服务器的 IP,端口号默认 1883 (可根据实际的 MQTT 服务器端口号自行修改) 。默认超时时间为 1000ms。如下图

新建设备

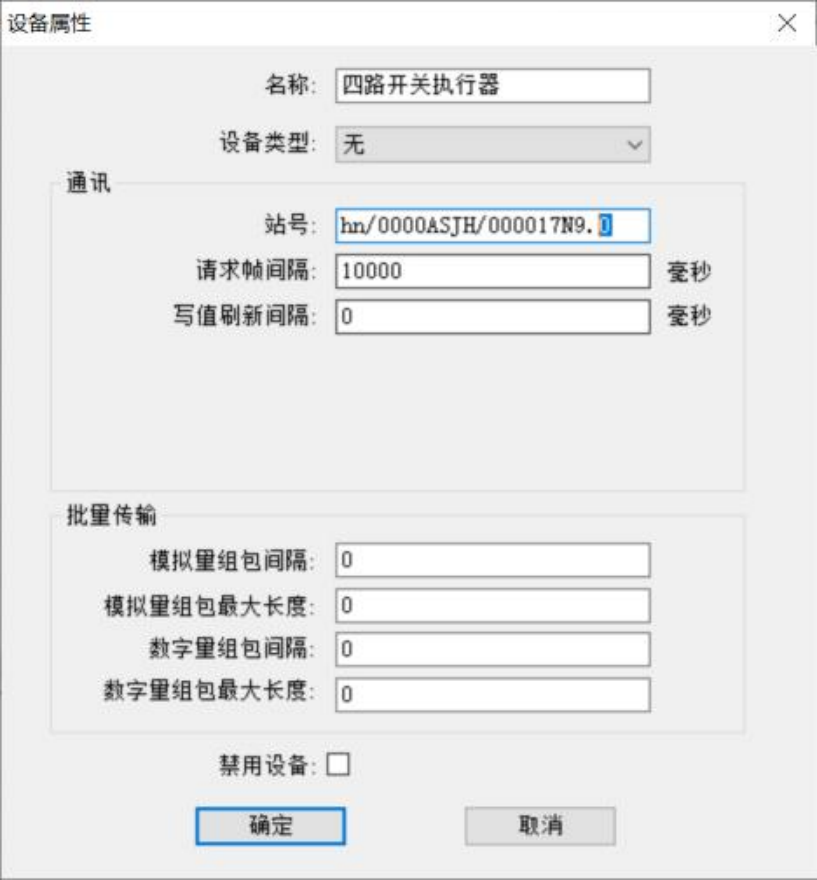

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备站号为 对应载波设备 MQTT 上报的主题和设备类型组成,设备类型用数字来区分。请求帧间隔参 数无效,可随意自定义填写,如下图
0=四路开关执行器
1=联网温控器
2=3 按键触摸开关
3=调光控制器(2  路可控硅)
4=空气质量数据采集器

新建标签

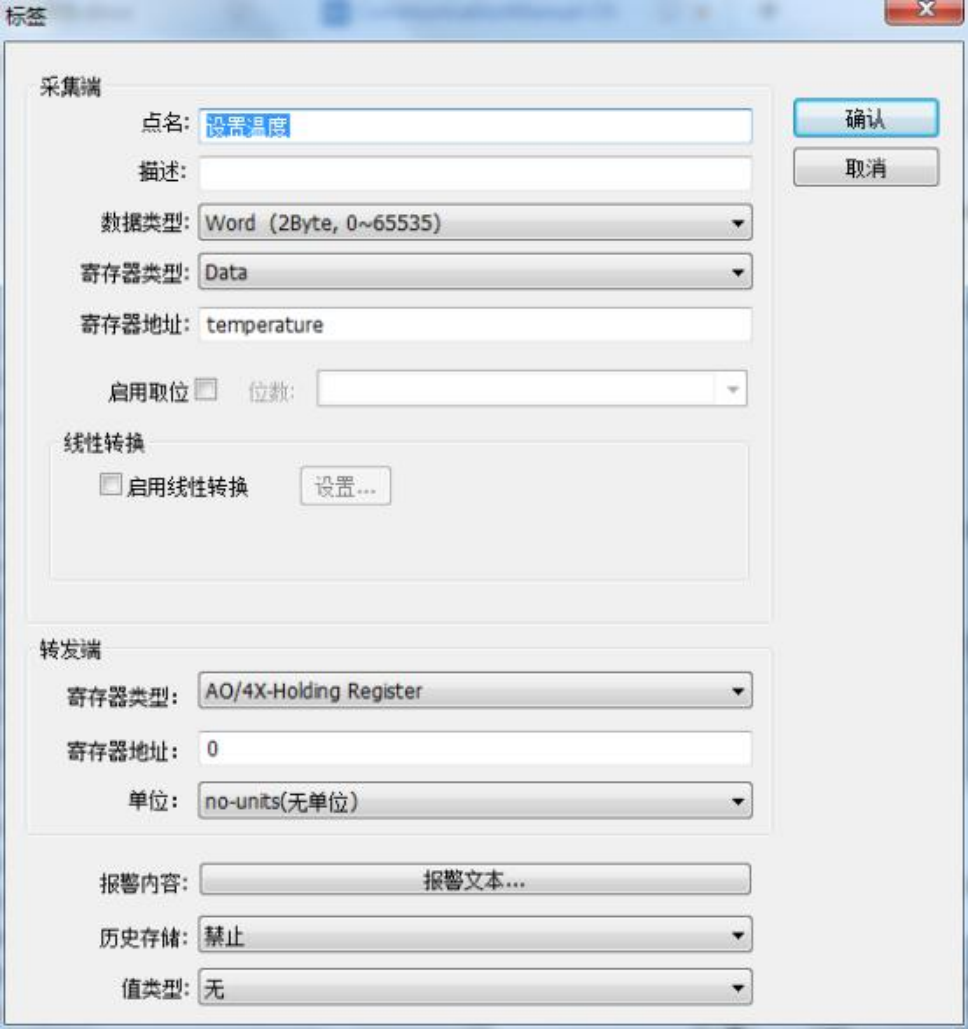

在建立点位的时候,寄存器类型为 Data ,寄存器地址为对应物理量的字段。如图

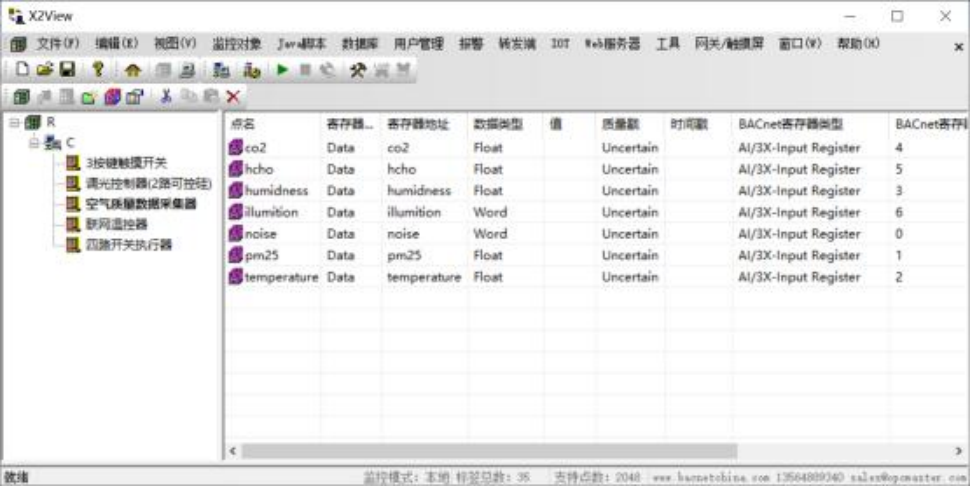

标签添加完成。如下图

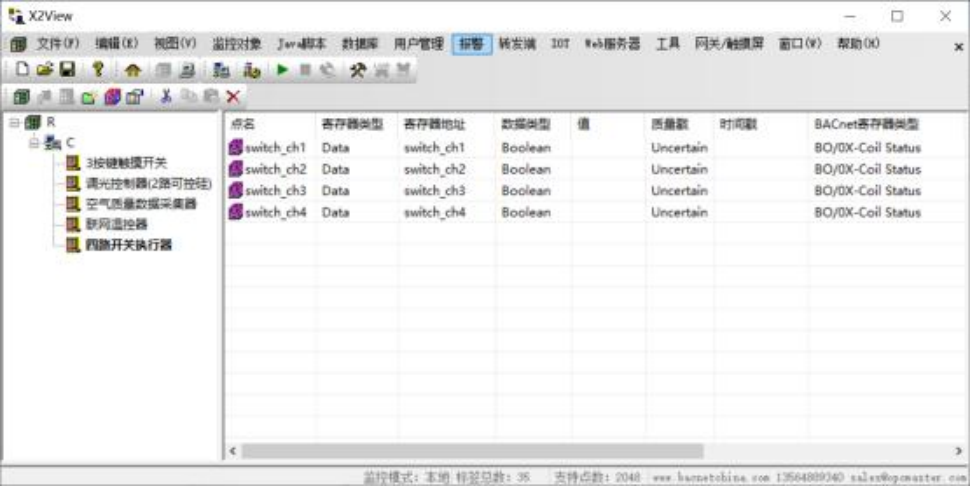

四路开关执行器(1)

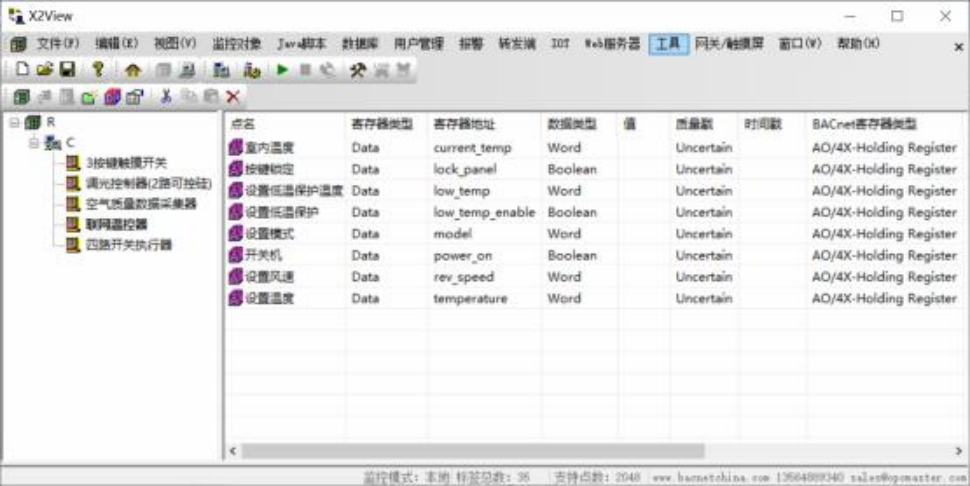

联网温控器(2)

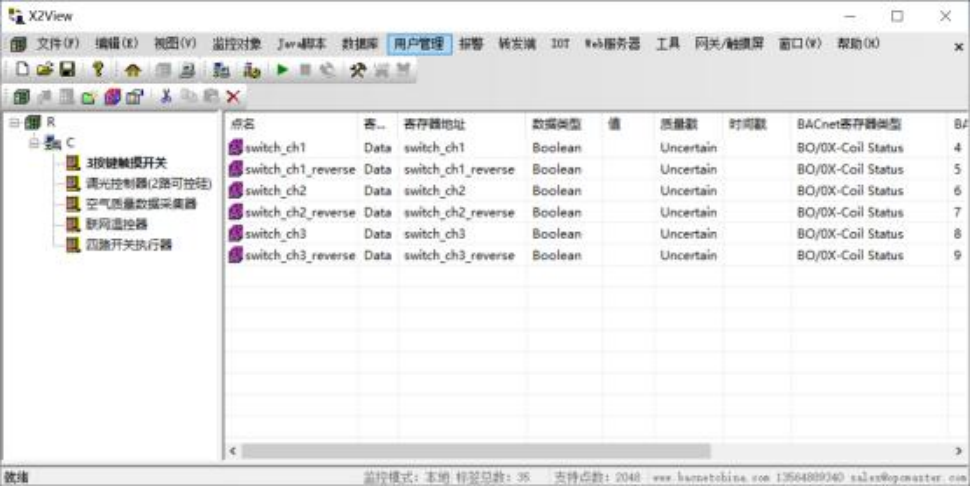

3 按键触摸开关 (0)

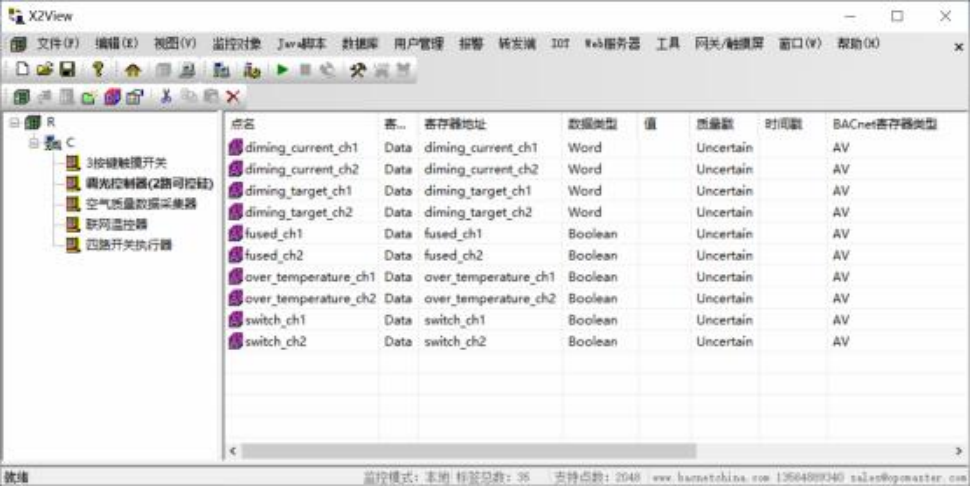

调光控制器(2 路可控硅)    (3)
空气质量数据采集器 (4)
