新建驱动

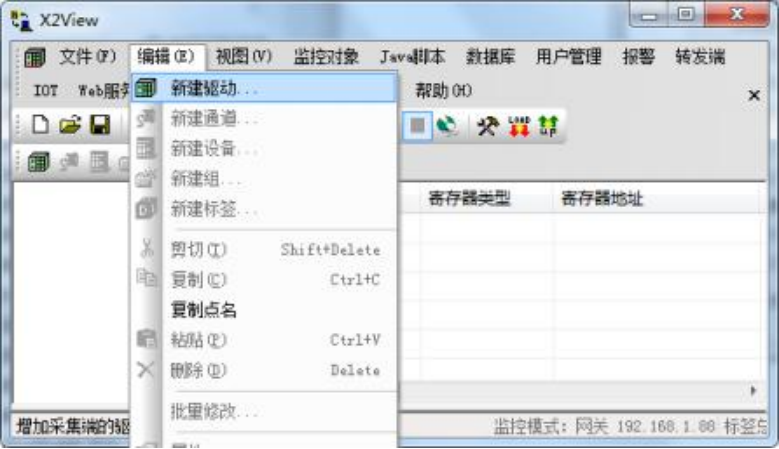

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

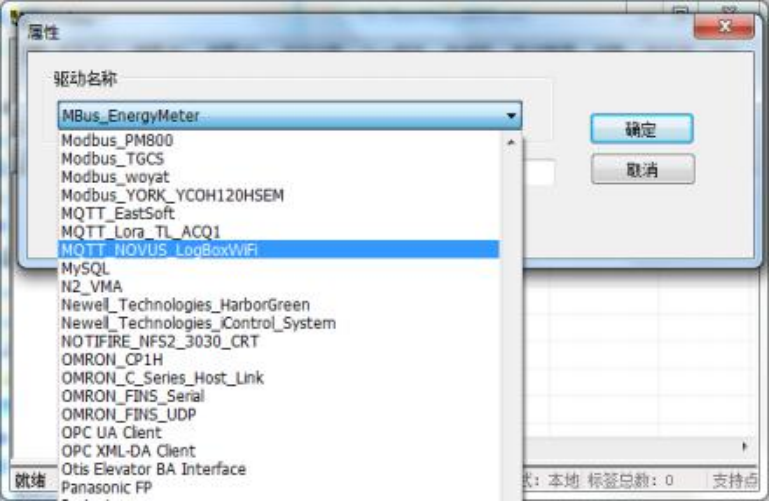

在弹出来的窗口中选择“MQTT_NOVUS_LogBoxWiFi”,如下图
新建通道

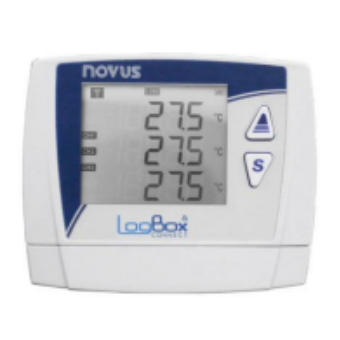

添加好驱动后, 选择新建通道, MQTT_NOVUS_LogBoxWiFi 是 NOVUS LogBoxWiFi 设备 MQTT 通讯协议。该设备把数据推送到平台MQTT,网关需要从 MQTT 服务器平台 订阅数据。以网口方式通信, IP 地址为 MQTT 服务器的IP,端口号默认 1883 (可根据实 际的 MQTT 服务器端口号自行修改) 。默认超时时间为 1000ms。如下图
新建设备

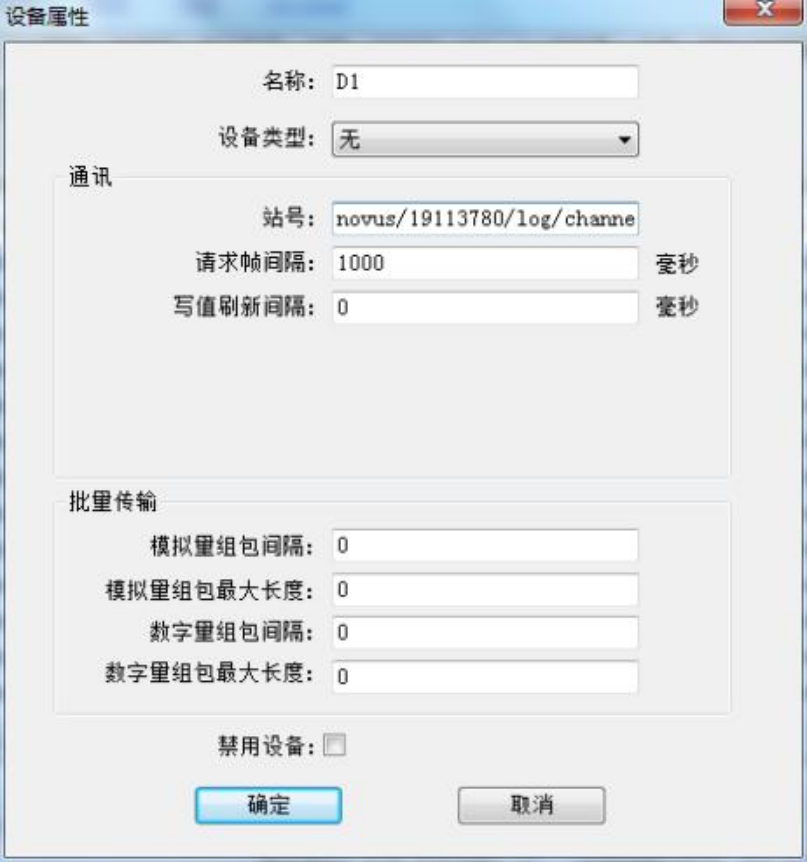

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备站号为 对应设备 MQTT 上报的主题。请求帧间隔参数无效,默认即可,如下图
如: novus/19113780/log/channels
新建标签

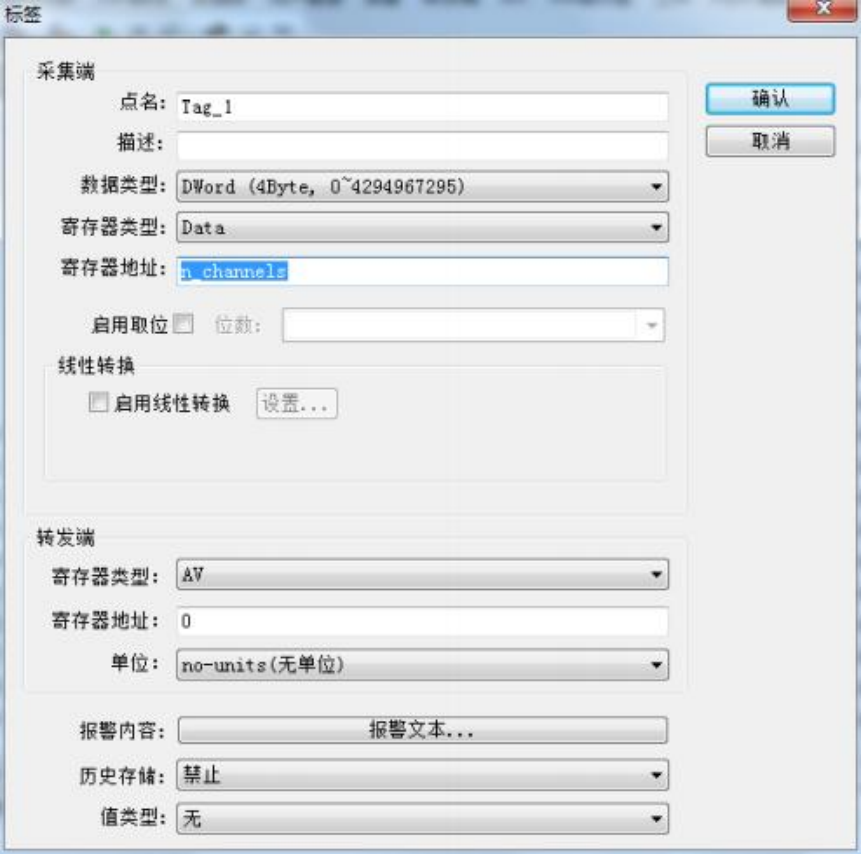

在建立点位的时候, 寄存器类型为 Data,寄存器地址为对应数据 JSON 字段。具体点 位含义见下表。如图

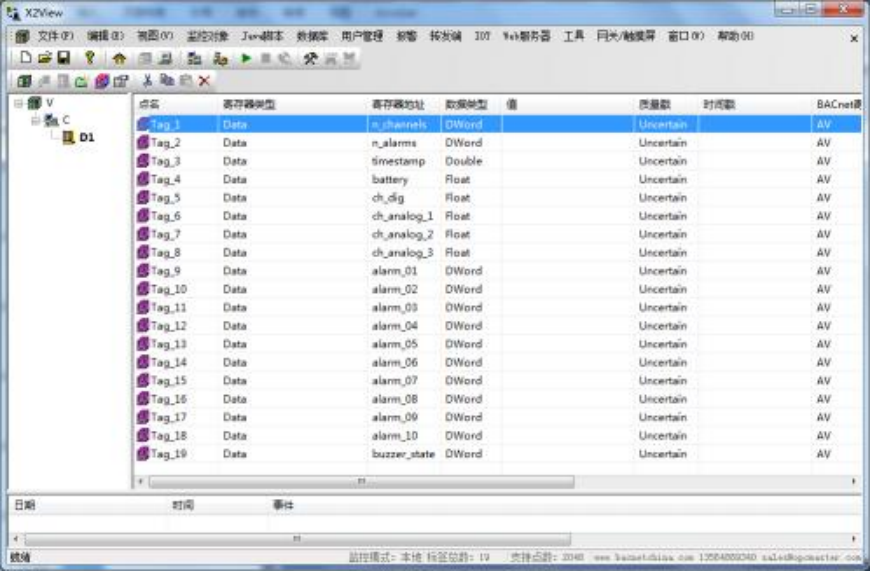

标签添加完成。如下图

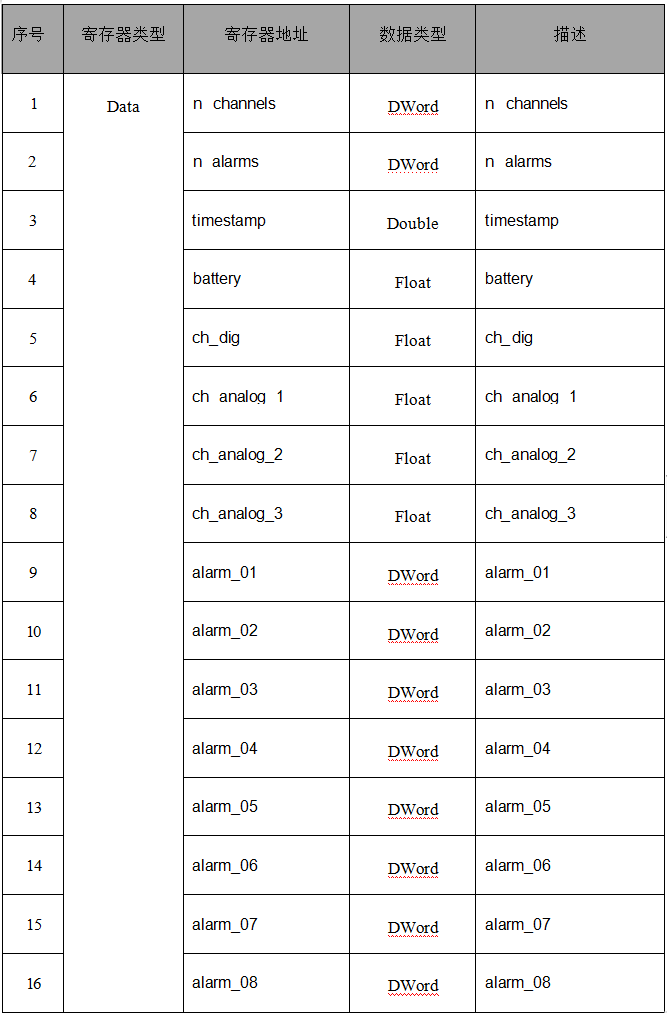

监控点表信息如表
