新建驱动

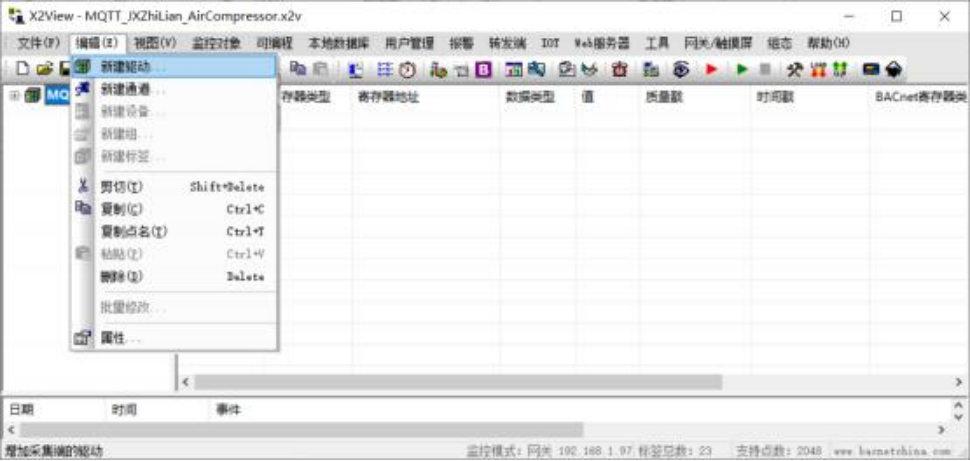

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

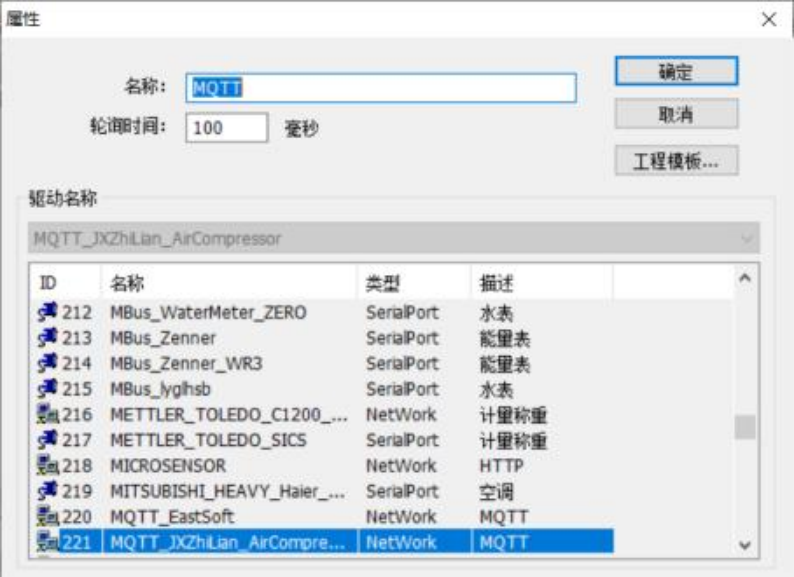

在弹出来的窗口中选择“MQTT_JXZhiLian_AirCompressor”, 如下图
新建通道

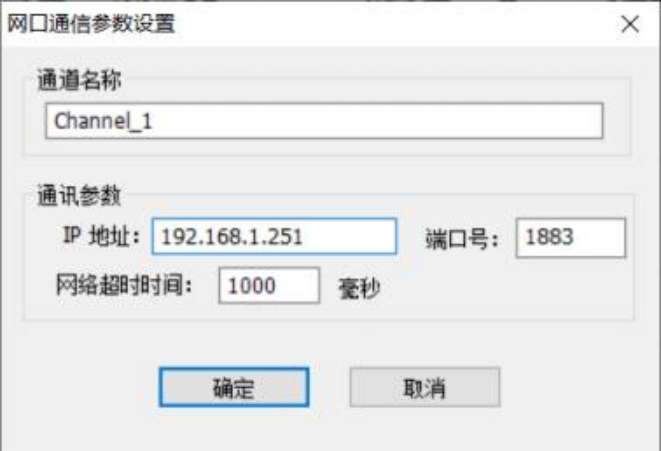

添加好驱动后,选择新建通道, MQTT_JXZhiLian_AirCompressor 是基于MQTT 的通讯 协议, 作为 MQTT 客户端订阅数据, 以网口方式通信, IP 为 MQTT 服务器地址,默认端 口号 1883。默认超时时间为 1000ms,如下图
新建设备

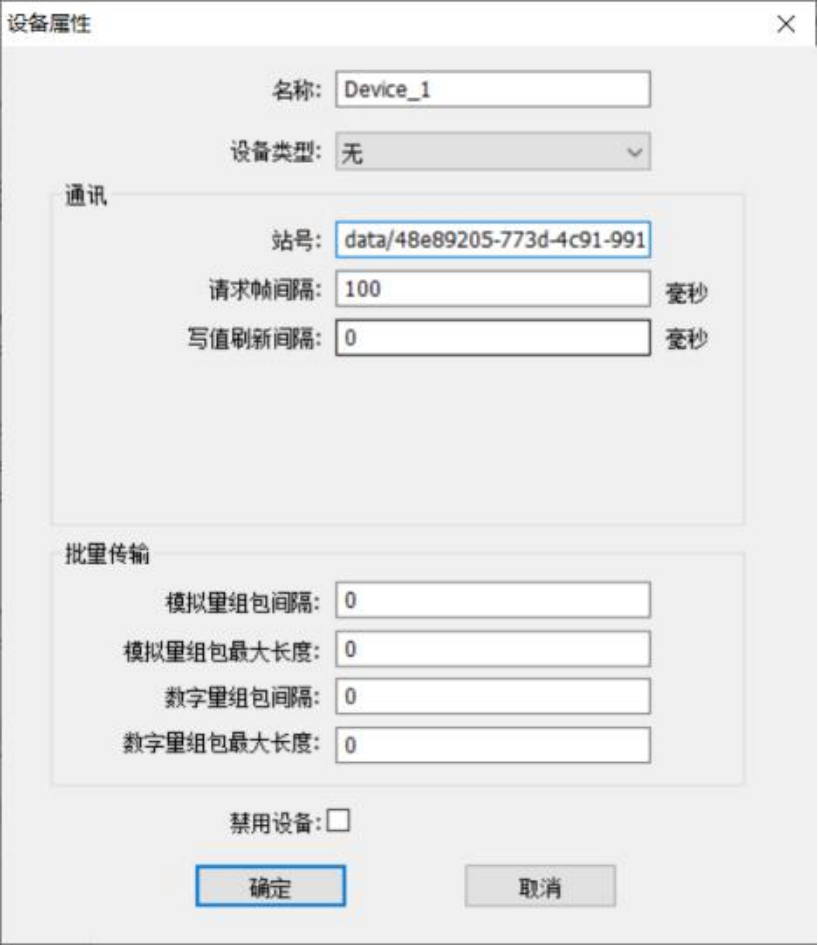

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备属性中 站号为对应的主题,例如 data/48e89205-773d-4c91-991d-a5ea40c166b6/1/1。其他参数均无 效,保持默认即可, 如下图
新建标签

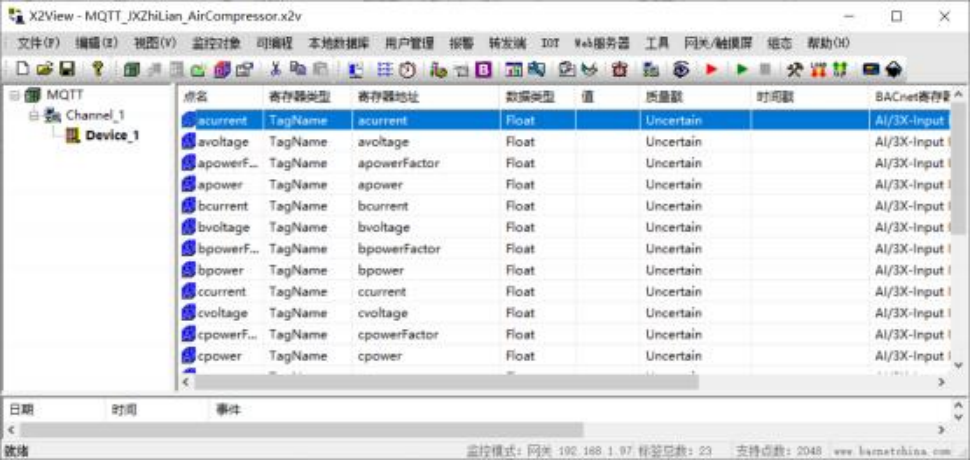

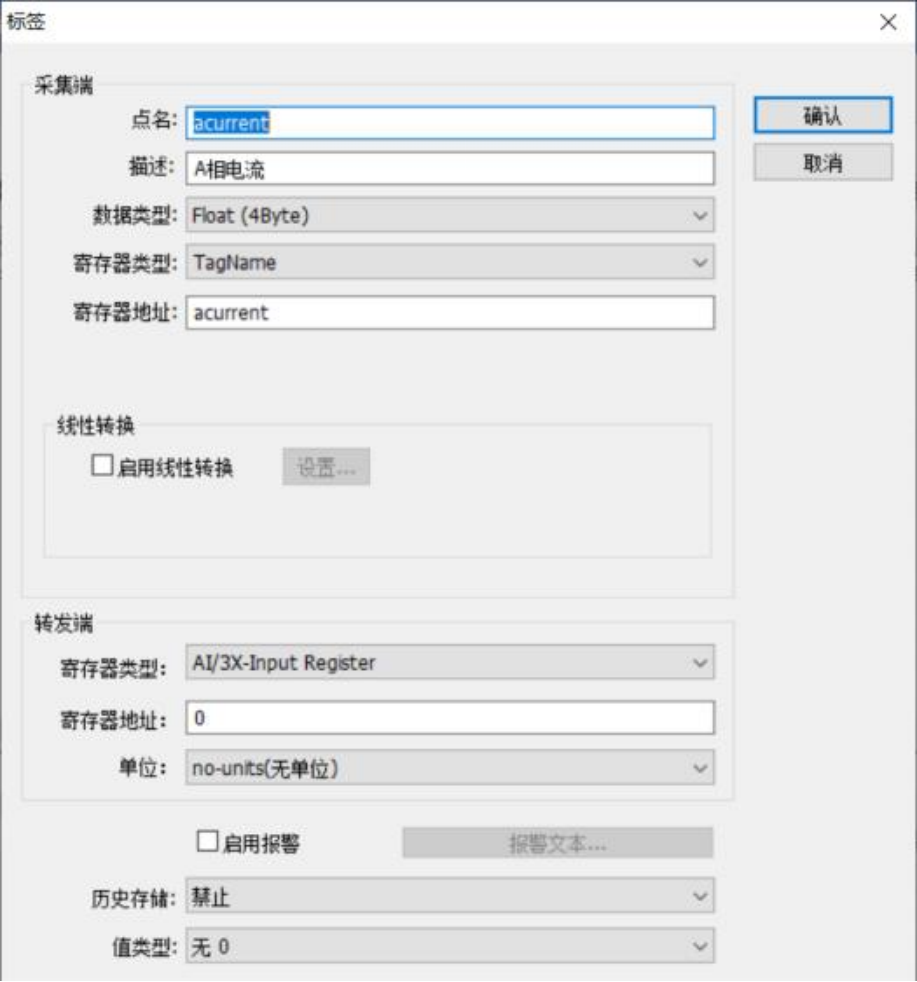

在建立点位的时候,寄存器类型为 TagName。寄存器地址为 MQTT 消息字符串的字段 名,例如 acurrent。配好的标签属性如下图

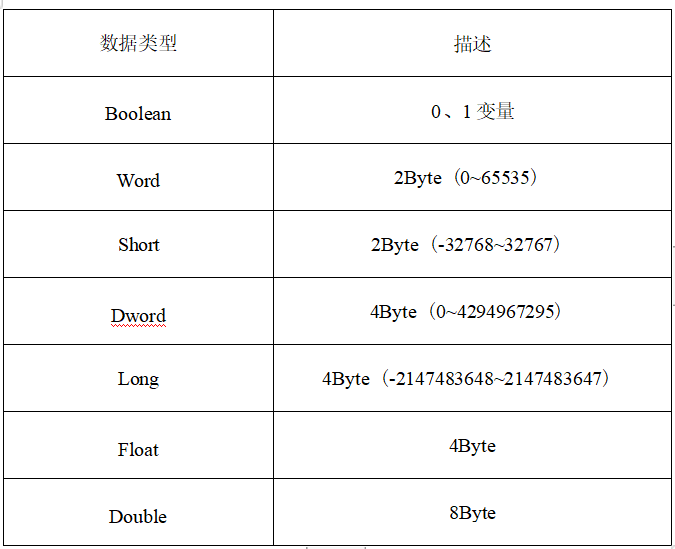

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long 、Float、Double, 具体描述如表
