MBus_EnergyMeter (Mbus 能量表)

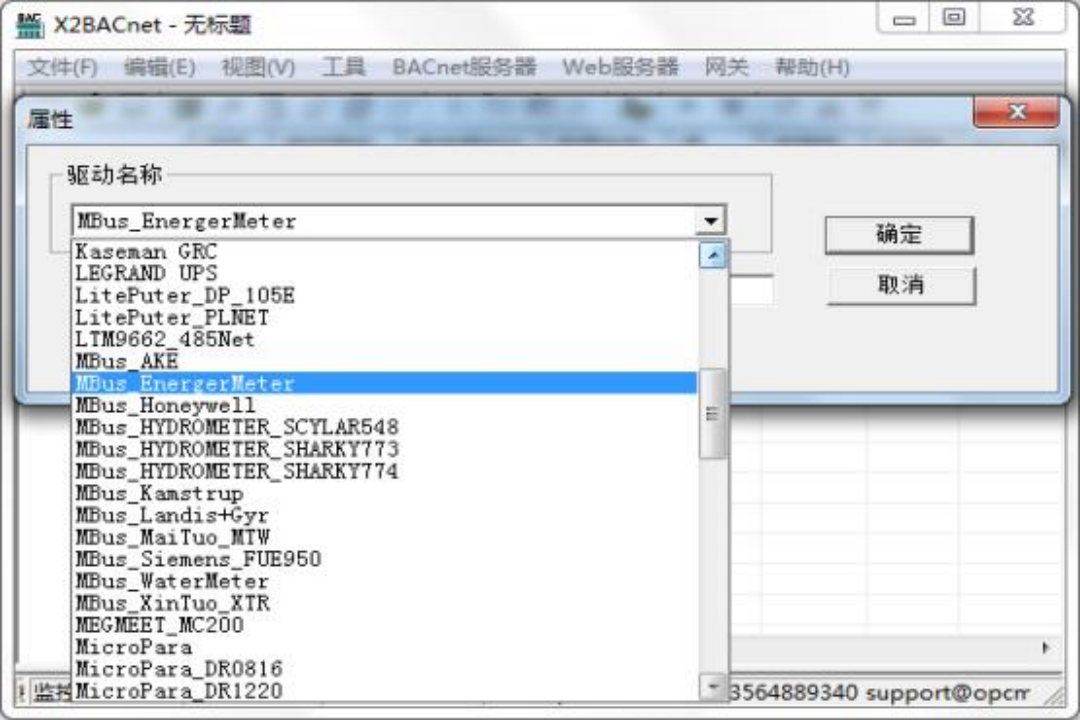

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

添加好驱动后，选择新建通道， MBus_EnergerMeter (Mbus 能量表)作为串口通讯， 默 认通道串口 1，默认通讯参数：2400bps，8，偶校验位，1 个停止位，默认超时时间 1500ms， 如下图。注意超时时间是指请求帧的等待超时时间。

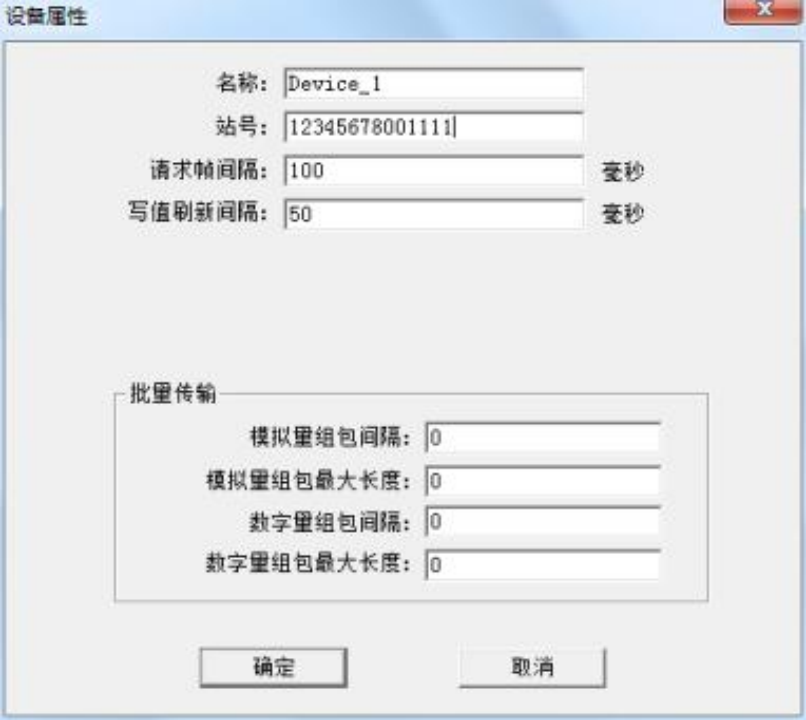

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号 12345678001111，请求帧间隔为 100 毫秒。如果设备不支持组包，可将组包参数设置 为 0 即可， 如下图 2-85-4。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的 时间间隔。注意站号前 8 位表示表号，后6 位表示厂商 ID 号。

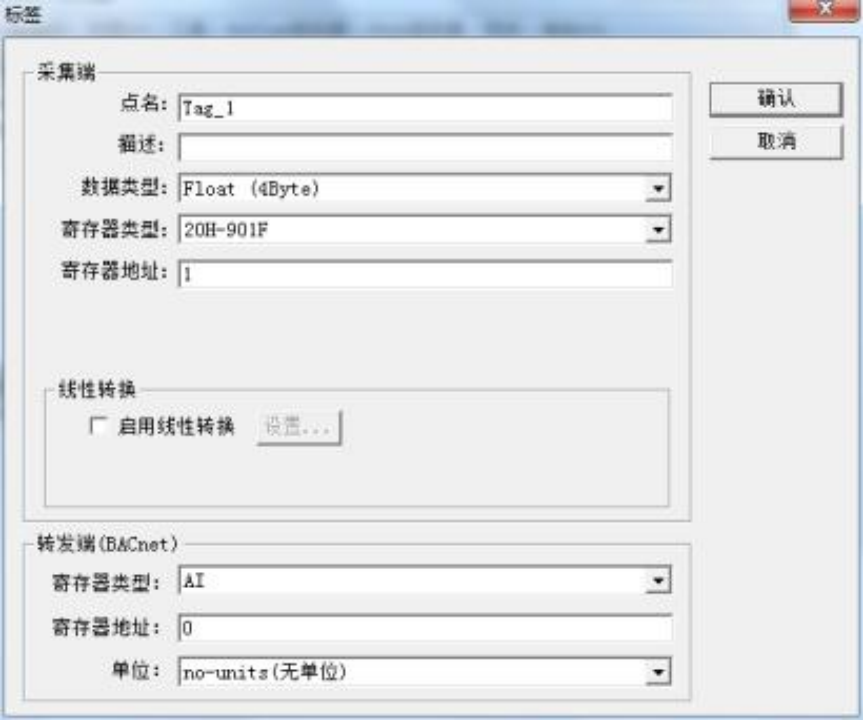

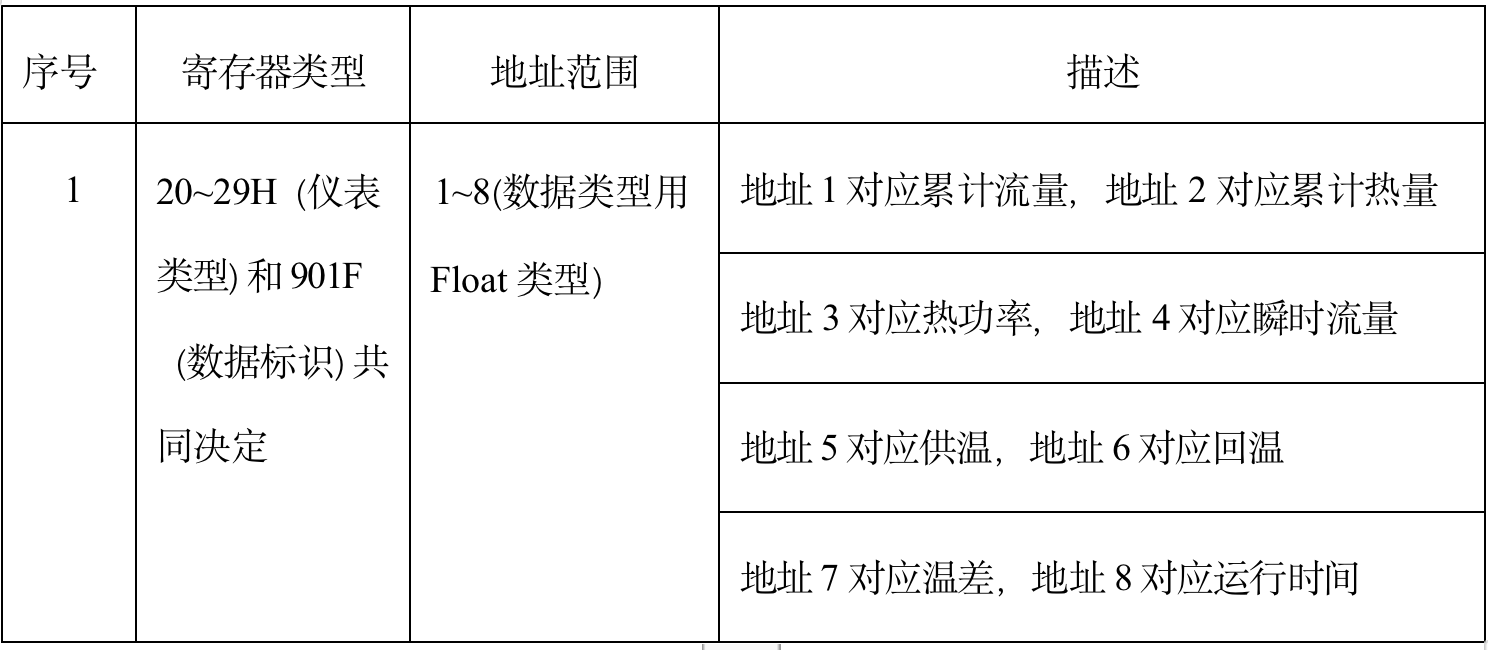

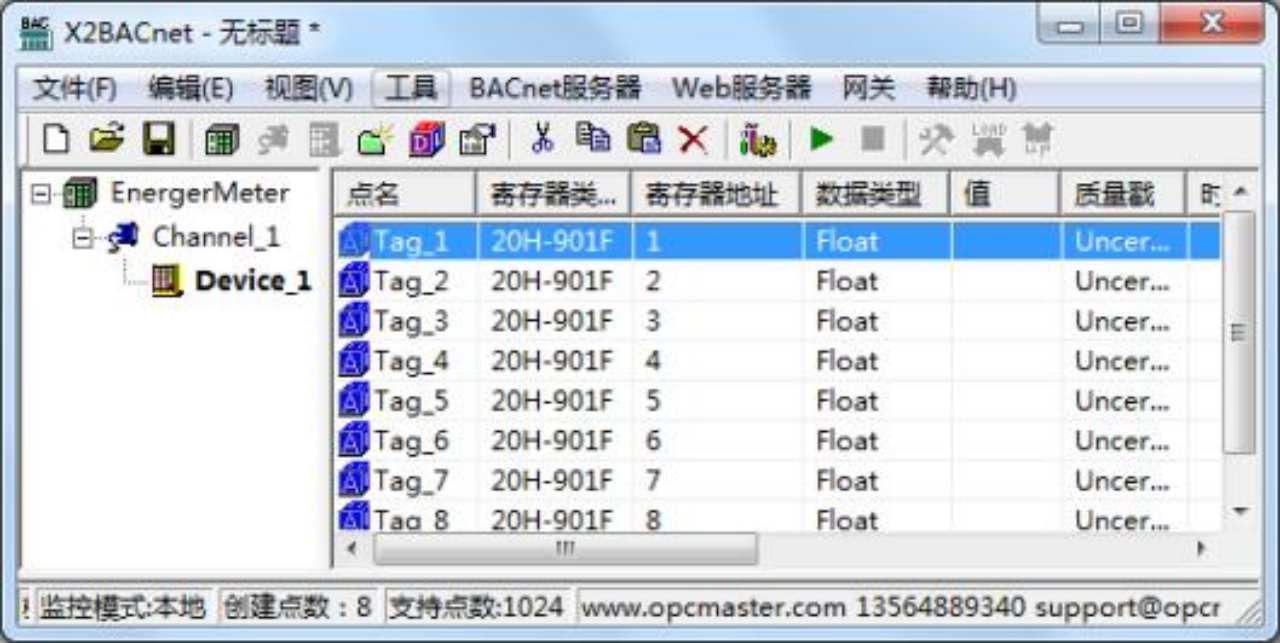

设备新建好后， 选择添加标签(点) ，如下图 2-85-5。在建立点位的时候， 采集端寄 存器类型可根据现场设备的仪表类型(20~29) 和数据标识(901F  或 1F90) 选择， 寄存 器地址是指要读取的数据字段地址，其中寄存器有效地址为 1~8。
