新建驱动

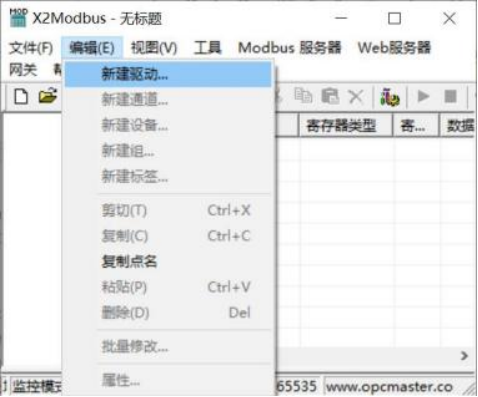

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

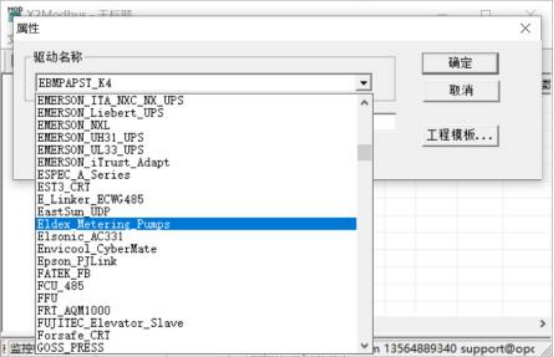

在弹出来的窗口中选择“Eldex_Metering_Pumps”,如下图:
新建通道

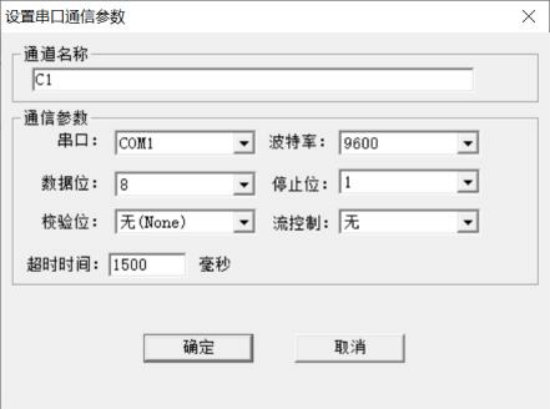

添加好驱动后, 选择新建通道, Eldex_Metering_Pumps 是 Eldex 泵接口,以串口通信 方式通讯, 默认通道为串口 1,默认通讯参数:9600bps ,8 ,无校验位, 1 个停止位,默 认超时时间 1500 毫秒,在配置时,如果设备响应比较慢, 超时时间尽量设置长一点,如 下图 。注意超时时间是指主站请求帧的等待超时时间。
新建设备
通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备站号 为空, 无效。请求帧间隔默认 1000ms ,其他参数默认。 如下图。注意请求帧间隔 是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

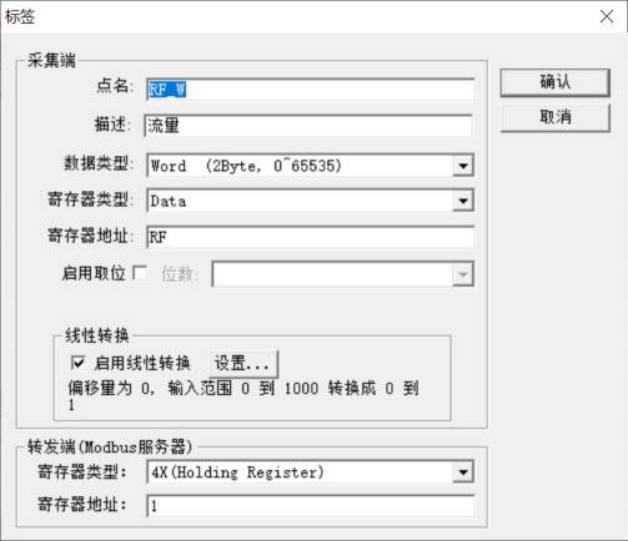

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器 Data 类型, 寄存器地址为实际参数代码。寄存器点位后面带.wo 表示只写不读的点。具体如下表 所示。如下图

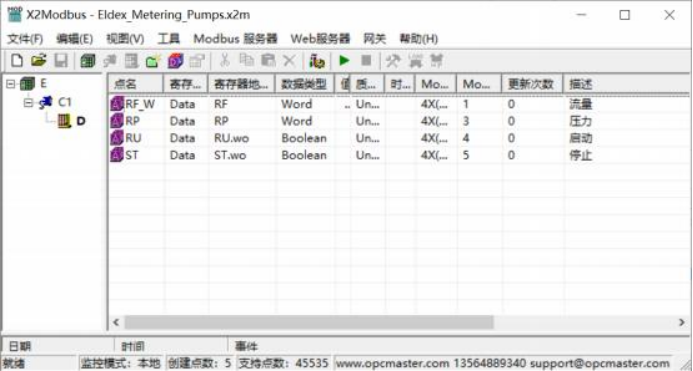

标签建立完成后如下图:

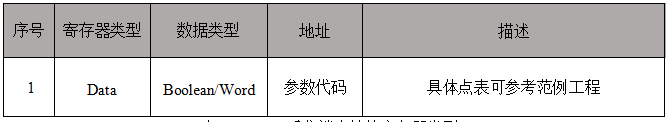

采集端寄存器类型和地址,具体描述如表 所示。具体点表可参考范例工程
