IKA_MAXI_MR (德国 IKA 电磁搅拌器)

新建驱动

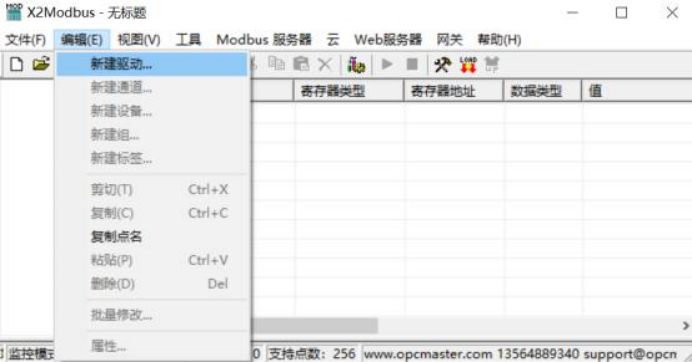

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

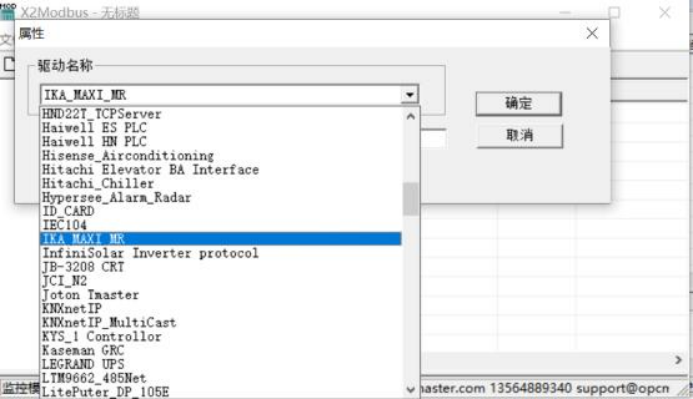

在弹出来的窗口中选择“IKA_MAXI_MR”,如下图:

新建通道

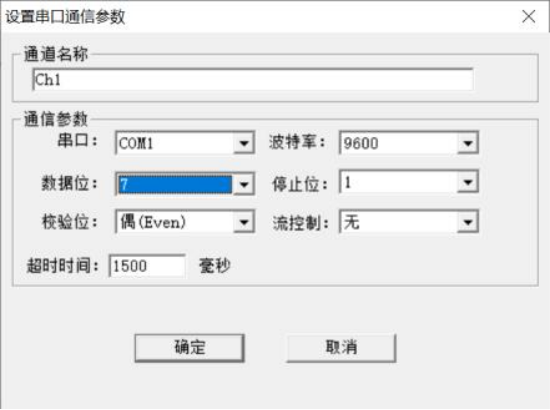

添加好驱动后,选择新建通道,默认通道串口 1,物理上使用RS232 方式通讯,默认 通讯参数: 9600bps ,7 数据位, 偶校验位,1 个停止位, 默认超时时间 1500ms,如下图。注意超时时间是指请求帧的等待超时时间。通道参数层可以不用设置,使用默 认参数即可。

新建设备

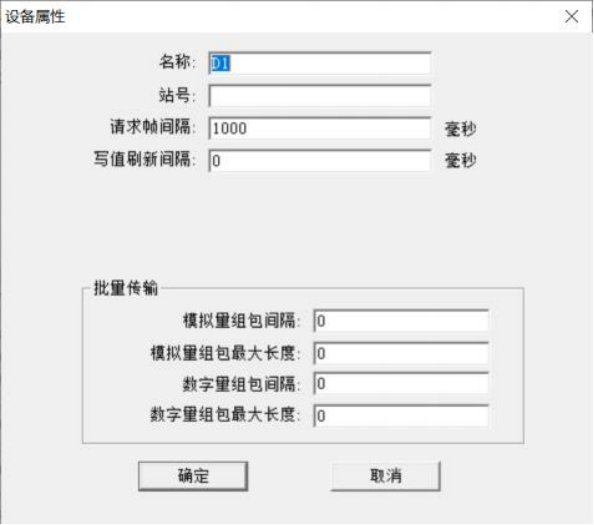

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备站号参 数无效,请求帧间隔为 1000 毫秒,其他参数均无效,如下图。注意请求帧间隔是 指发出下一帧请求与上一帧得到回应之间的时间间隔。

新建标签

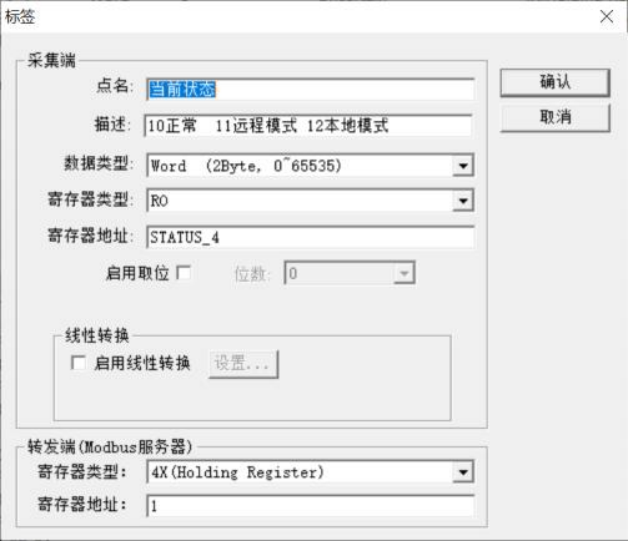

在建立点位的时候, 寄存器类型有 WO  (只写) 和 RO  (只读) ,寄存器地址具体填 写接口协议的 ASCII 码,如下图:

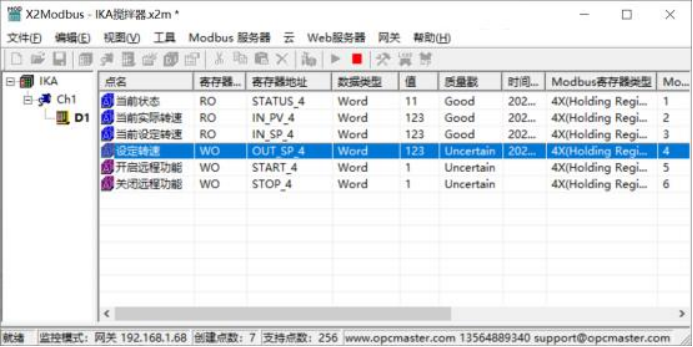

常用标签建立完成后如下图:
监控点表信息如表:

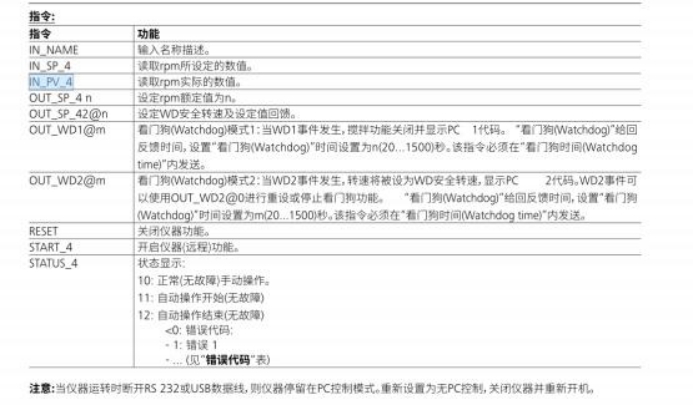

其他命令可以参考下图:
