LS_Class_Pump (LS-Class Pump 高压泵)

新建驱动

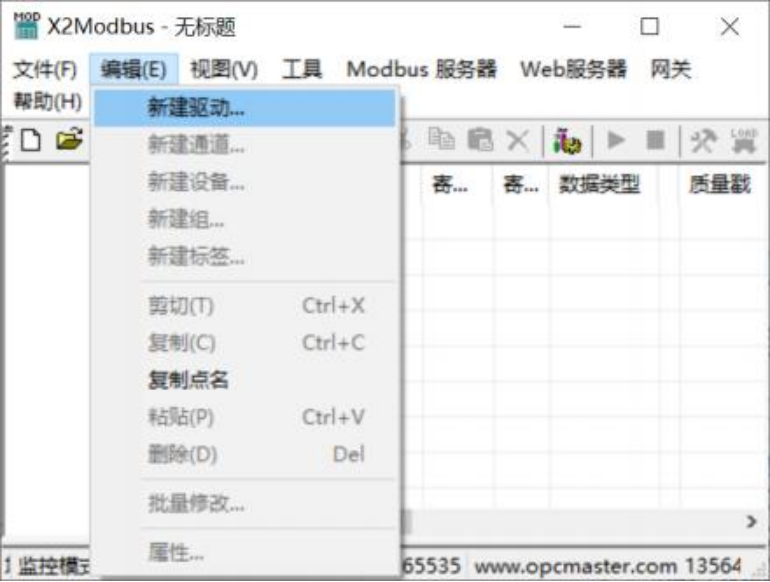

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

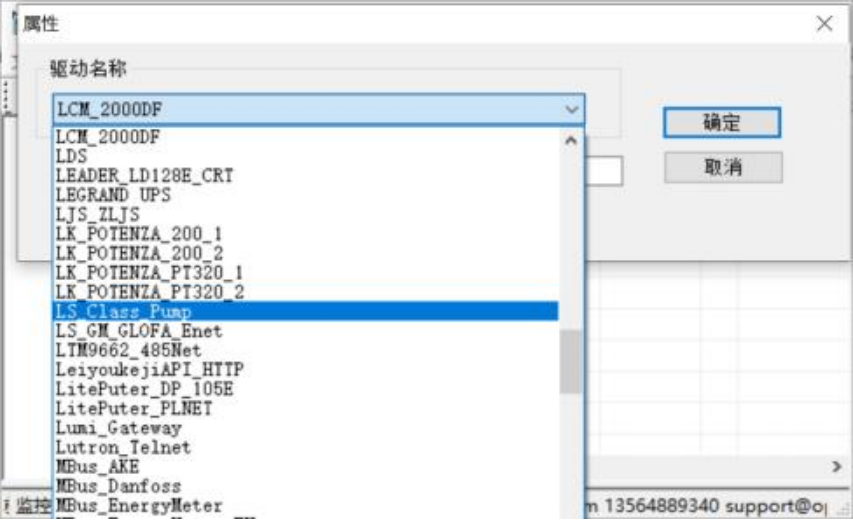

在弹出来的窗口中选择“LS_Class_Pump”,如下图:

新建通道

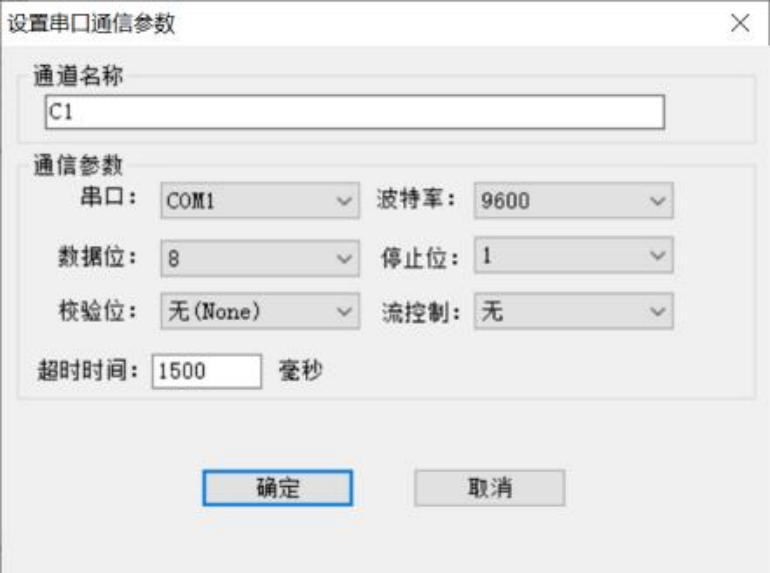

添加好驱动后, 选择新建通道, LS_Class_Pump 是 LS-Class Pump 高压泵通讯协议, 以串口通信方式通讯,默认通道为串口 1 ,默认通讯参数:9600bps ,8 ,无校验位,1 个 停止位,默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢,超时时间尽量设置 长一点,如下图。注意超时时间是指主站请求帧的等待超时时间。

 新建设备

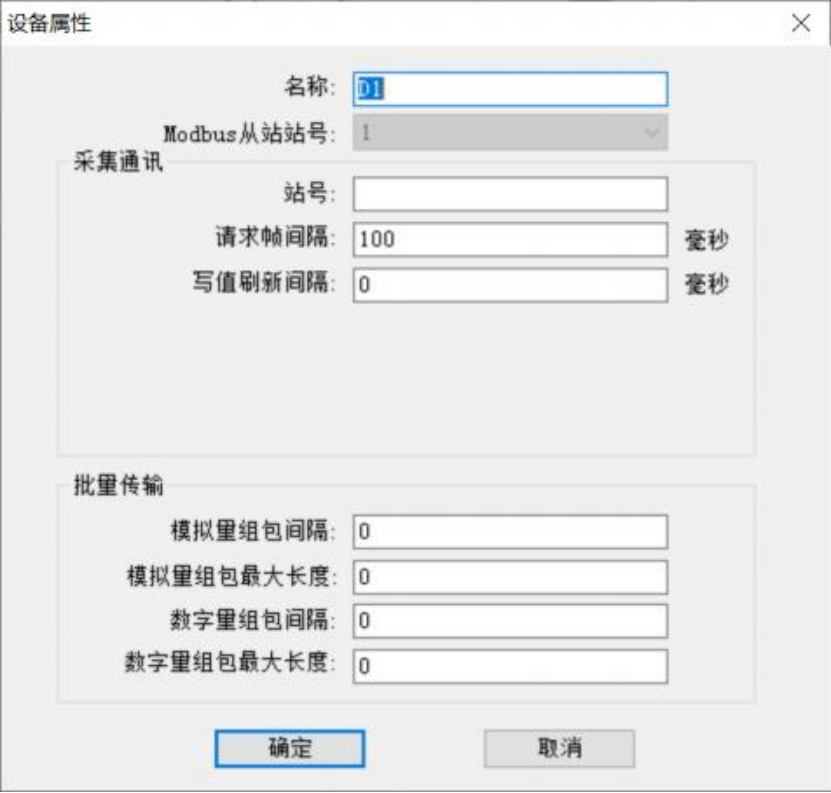

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号默认为空, 站号不生效。请求帧间隔为 1000 毫秒, 将组包参数设置为 0 即可, 其他参 数默认。如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间 隔。

新建标签

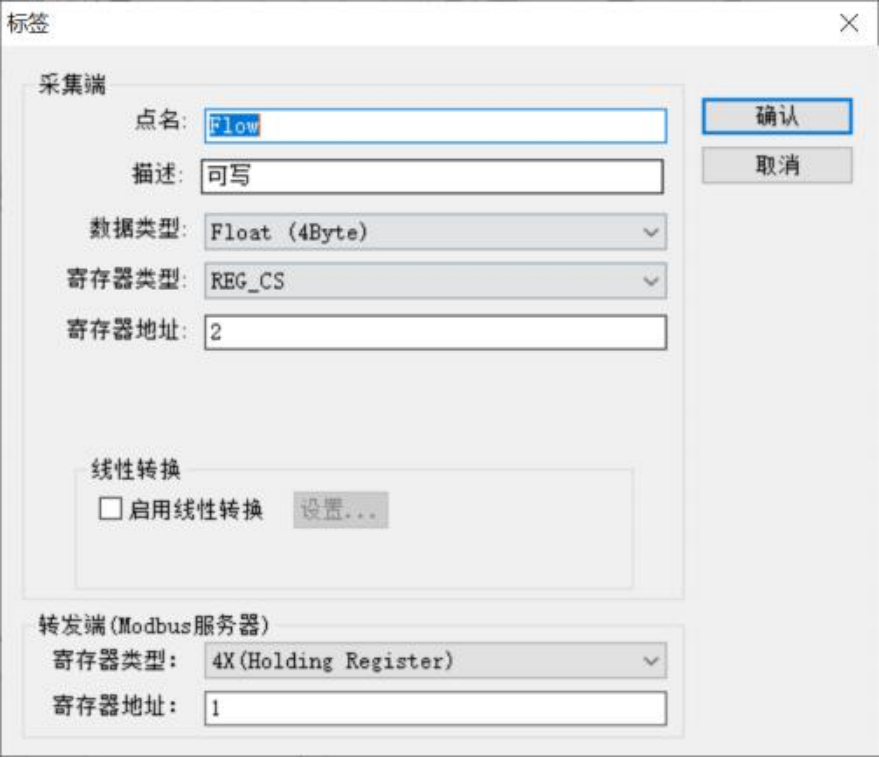

设备建立好后,选择新建标签(点) ,在建立点位的时候,采集端寄存器类型为 REG_CC<Current Conditions>和 REG_CS<Current Status>两种类型。如下图:
标签建立完成后如下图:

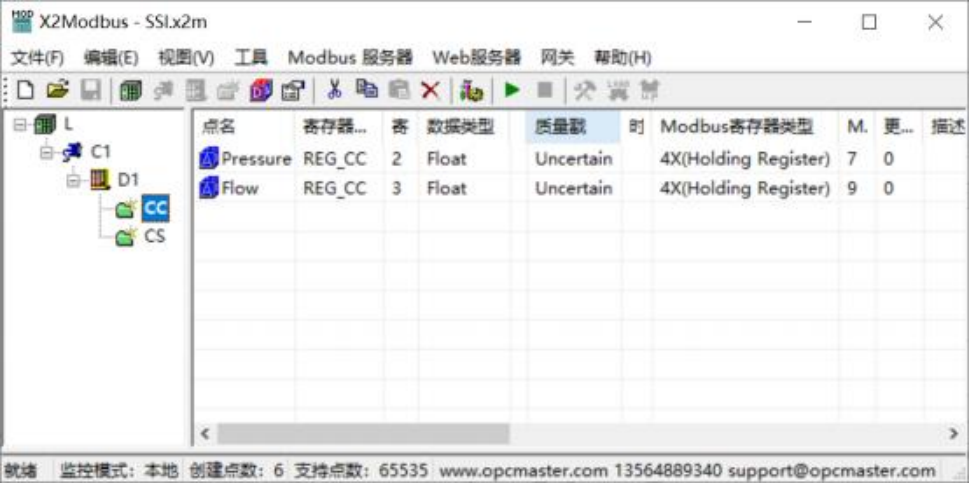

CC

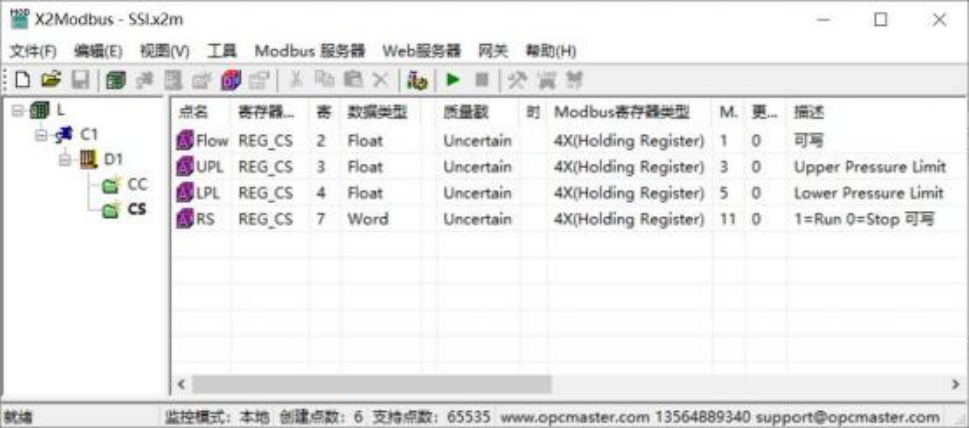

CS

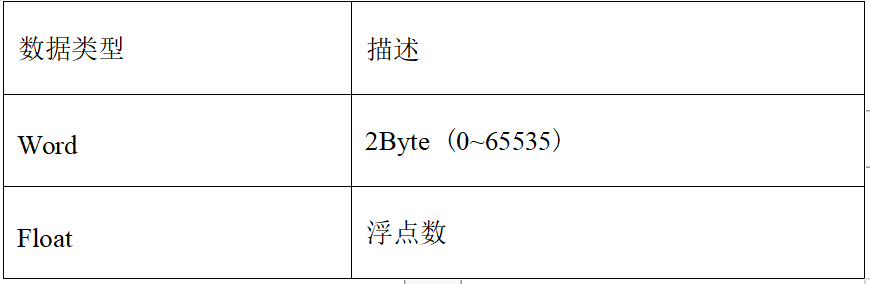

采集端支持具体描述如表:
