HTTP_ThermoScientific_Sorvall_LYNX(赛默飞世尔离心机)

赛默飞世尔离心机

新建驱动

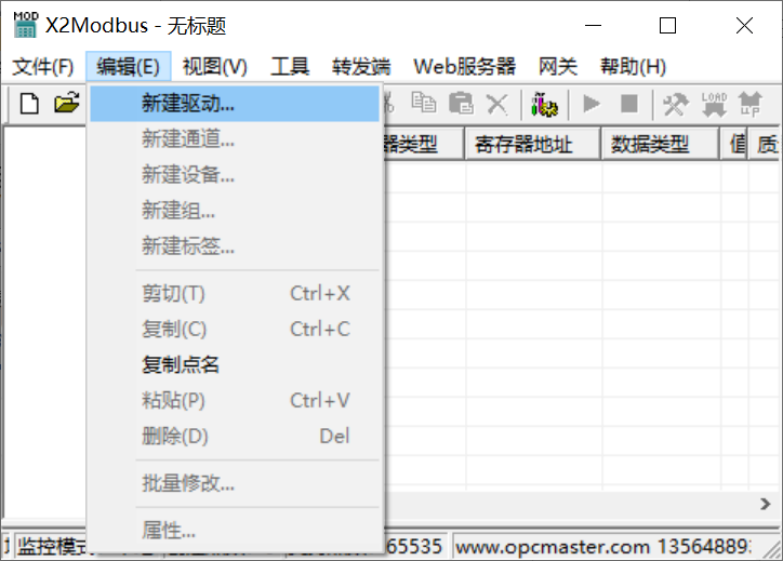

在上位机配置界面菜单栏选择“新建驱动”选项,如下图:
选择新建驱动

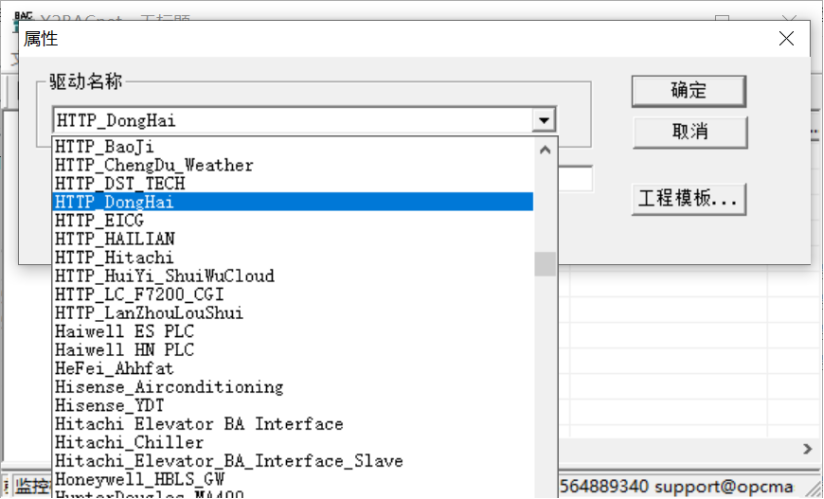

在弹出来的窗口中选择“HTTP_ThermoScientific_Sorvall_LYNX”,如下图:
选择驱动

新建通道

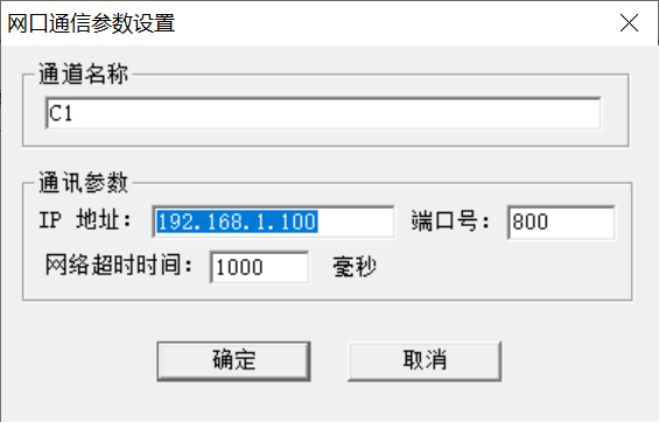

添加好驱动后,选择新建通道, HTTP_ThermoScientific_Sorvall_LYNX(赛默飞世尔离心机)接口,以网口方式通信,IP地址为设备通讯地址,端口号默认800。默认超时时间为1000ms。如下图:
通道参数设置

新建设备

通道建立好后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备站号为空,请求帧间隔默认为1000毫秒,若设备响应慢,可以将请求帧设置长一点,其他参数默认即可。如下图。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。
设备参数设置

新建标签

在建立点位的时候,寄存器类型为Data,寄存器地址实际要读的字段地址。具体点位含义见下表。如图:
标签参数设置

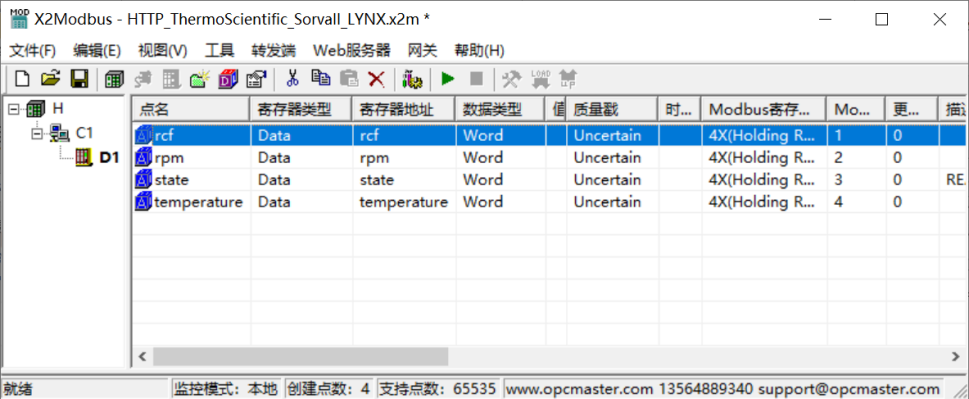

标签添加完成。如下图:
标签添加完成
监控点表信息如下表:
寄存器类型寄存器地址访问权限数据描述
Data实际读的点位地址只读其中状态(state)含义READY=1 ACC=2 HOLD=3 STOPDEC=4 STOPPED=5 LIFTLID=6 OPEN=7 其他(0);
