FFU（风机中继器）

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图 。

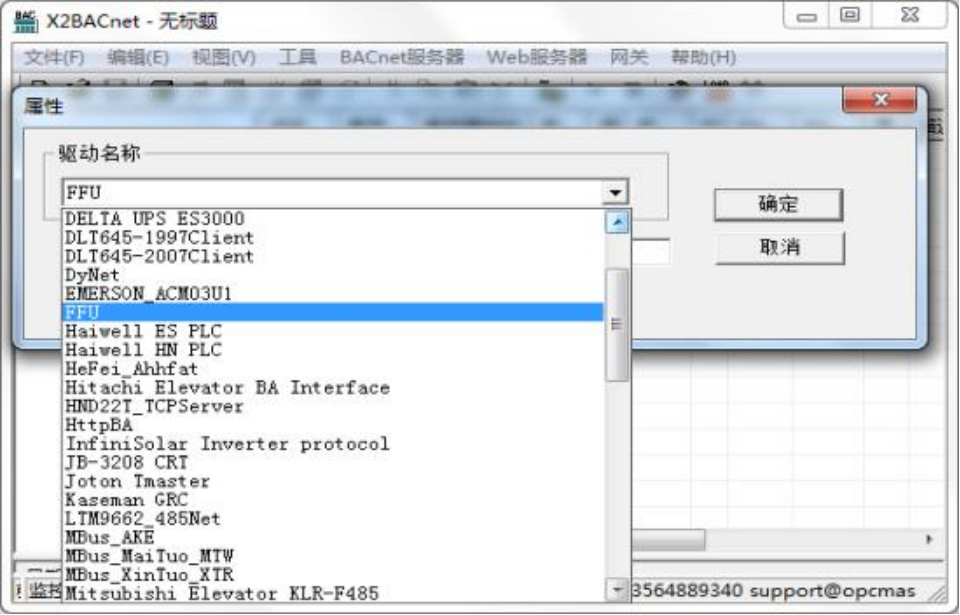

在弹出来的窗口中选择“FFU”驱动， 如下图 。

添加好驱动后， 选择新建通道，FFU 是以串口方式通讯，默认通道串口 1，默认通讯 参数：9600bps ，8 ，无校验位，1 个停止位，默认超时时间 1500ms，如下图。注意 超时时间是指请求帧的等待超时时间。

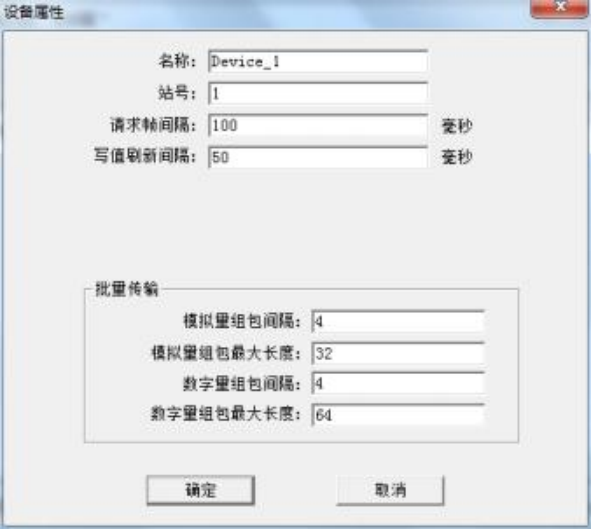

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 1，请求帧间隔为 100 毫秒。如果设备不支持组包， 可将组包参数设置为 0 即可，如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

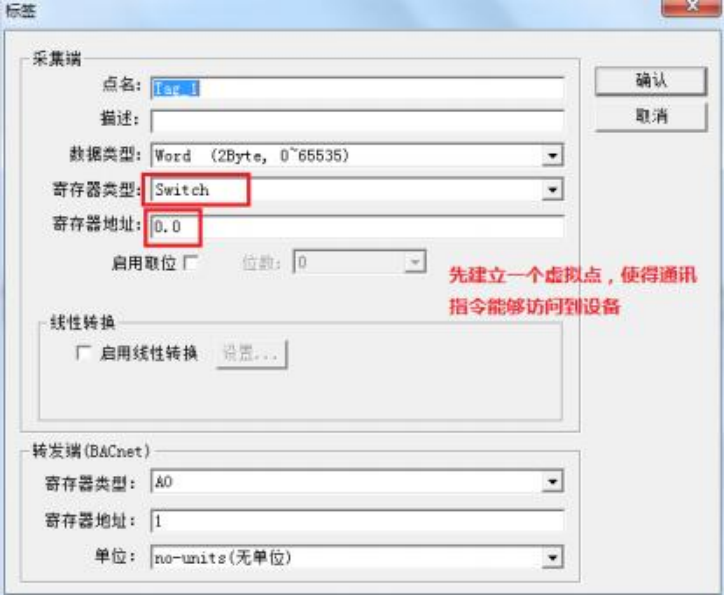

设备新建好后， 选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置。设置标签参数的时候，需要建立一个寄存器为 switch 类型的虚拟点， 地址可设置 0.0，如下图。

其次建立设备上的 data  点，如下图 2- 11-6，寄存器类型选择“Data”， 地址由整数+ 小数的形式表示，范围为 0.0~29.5  (整数为 0~29，小数为 0~5) ，表示当前中继器下 1~30 台风机的6 个状态。

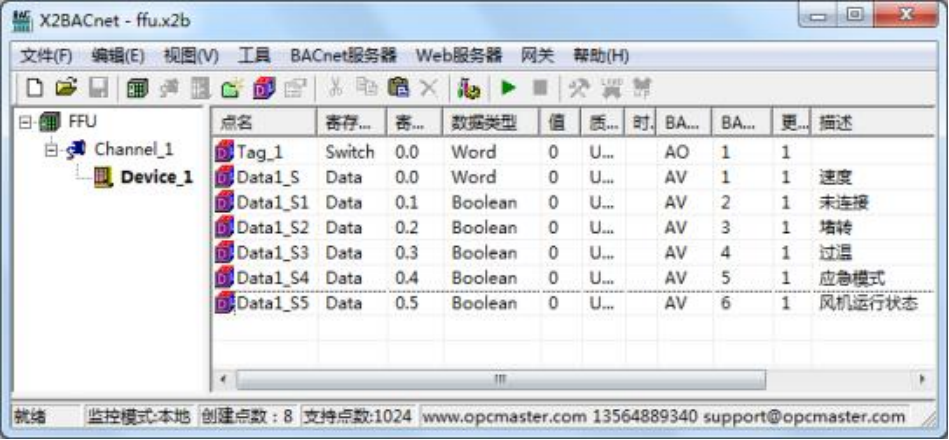

注意：  以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图。

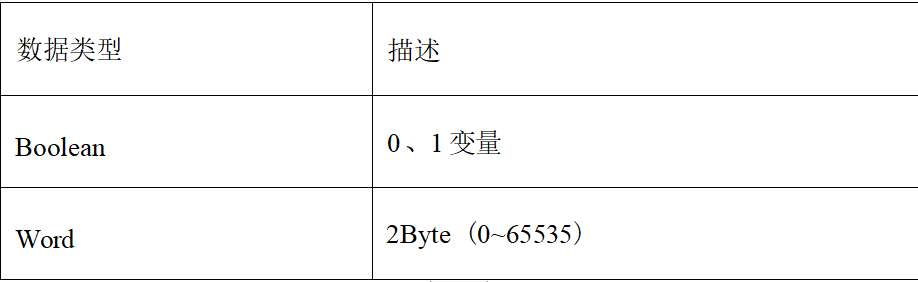

采集端支持的数据类型是 Boolean 和 Word，具体描述如表所示。

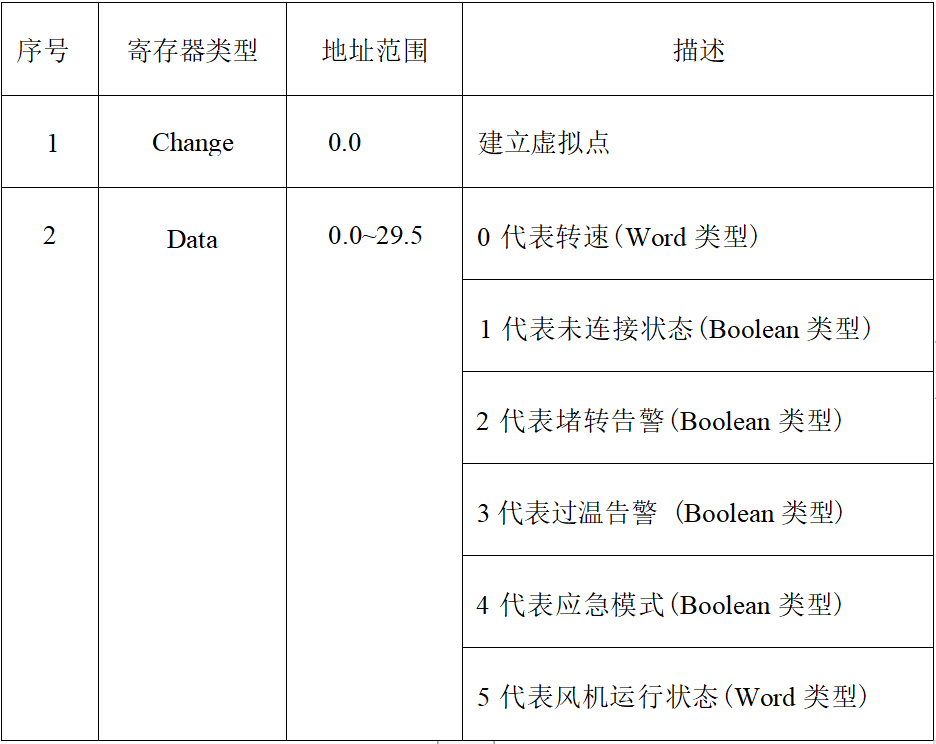

采集端支持的寄存器类型有两种，如表所示。
