新建驱动

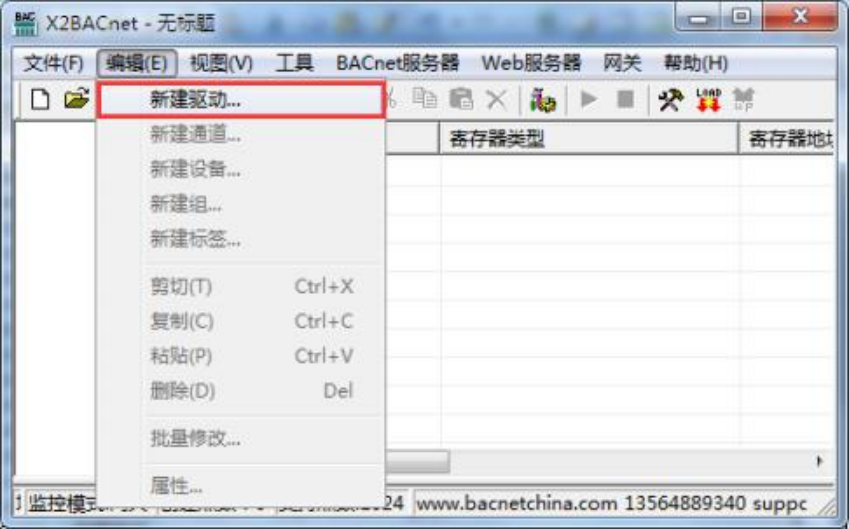

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图
在弹出来的窗口中选择“MODBUS_LCD”驱动，如下图
新建通道

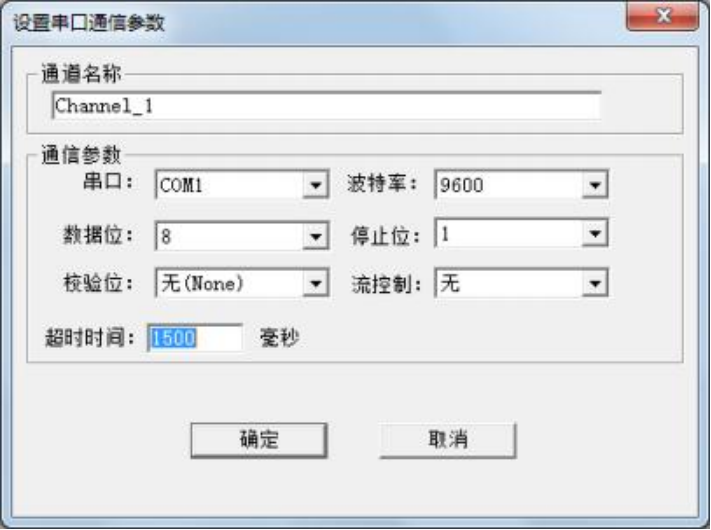

添加好驱动后， 选择新建通道， LCD 流量仪是以串口方式通讯，默认通道串口 1，默
认通讯参数：9600bps，8，无校验位，1 个停止位，默认超时时间 1500ms，如下图 2- 118-3。 注意超时时间是指请求帧的等待超时时间。
新建设备

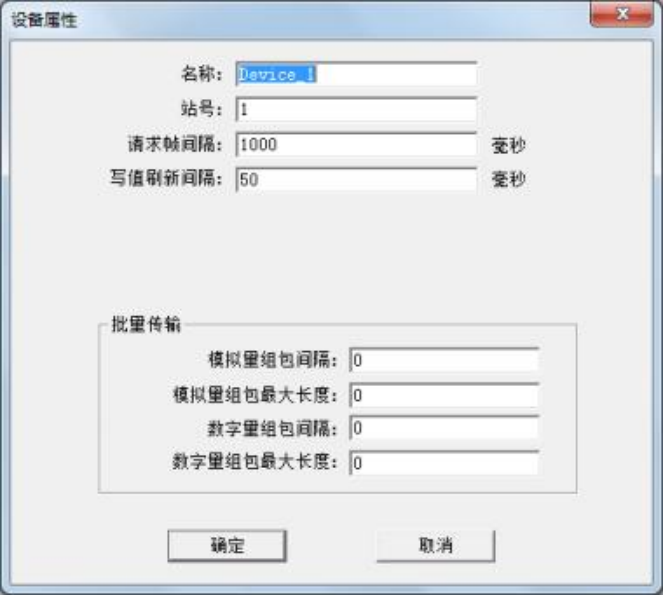

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 1，请求帧间隔为 1000 毫秒。可将组包参数设置为 0 即可， 如下图 。注意请求 帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

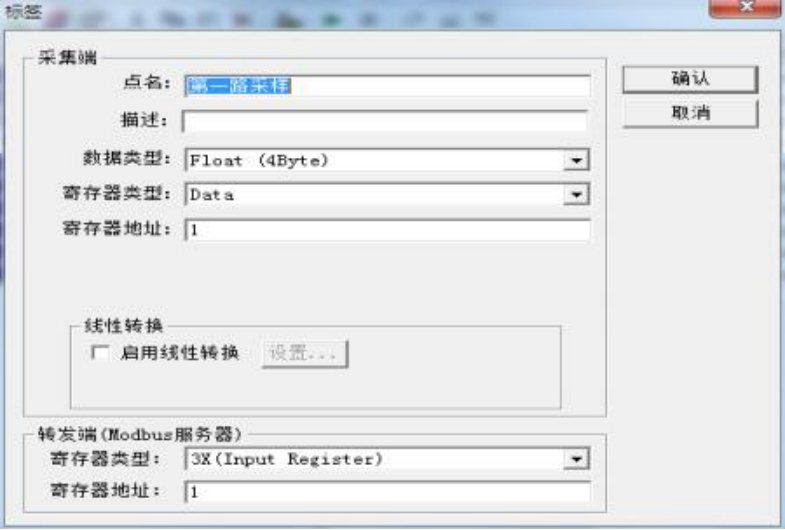

设备新建好后， 选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图 。设置标签参数的时候，注意采集端只 有 Data 寄存器类型，数据类型选发 Float。
注意： 以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图

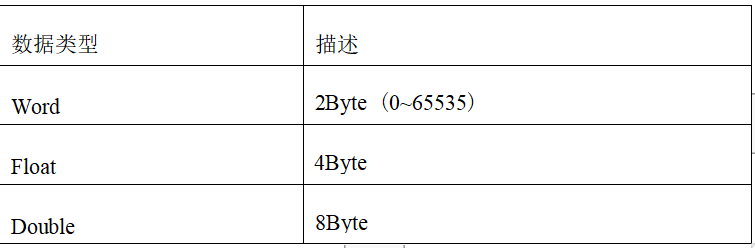

采集端支持的数据类型有 Word 、Float 、Double 三种类型，具体描述如表

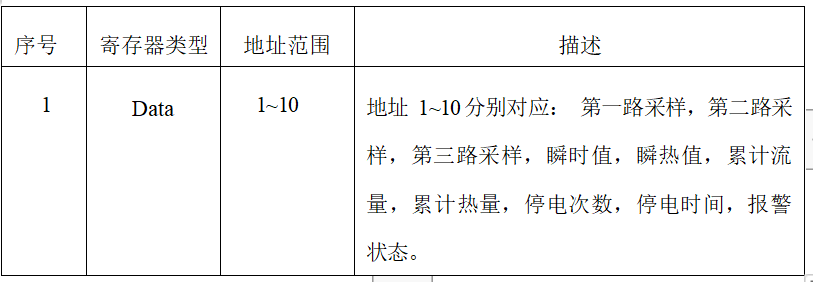

采集端支持的寄存器类型只有 Data 一种类型，具体说明如表
