新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图
在弹出来的窗口中选择“Modbus_CNM”驱动，如下图
新建通道

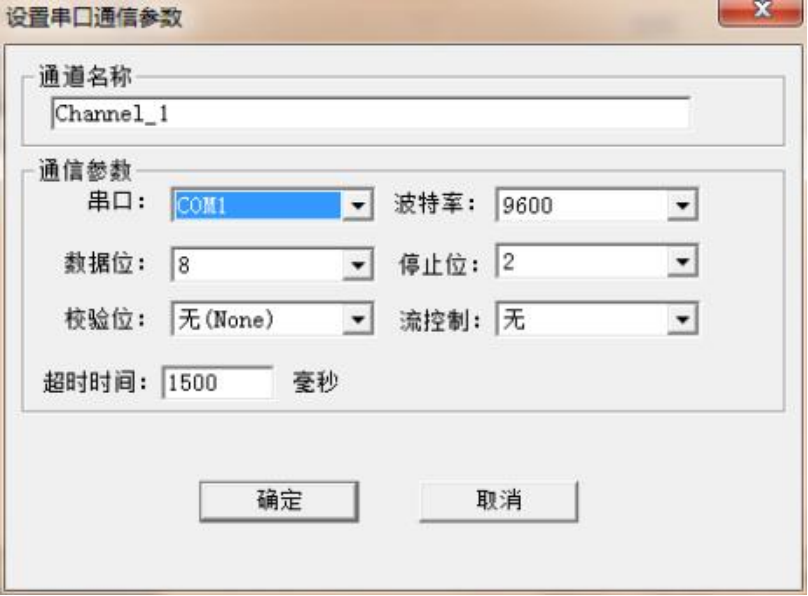

添加好驱动后， 选择新建通道， Modbus_CNM 是以串口方式通讯， 默认通道串口 1 ， 默认通讯参数：9600bps，8，无校验位，2 个停止位，默认超时时间 1500ms，如下图 。 注意超时时间是指请求帧的等待超时时间。
新建设备

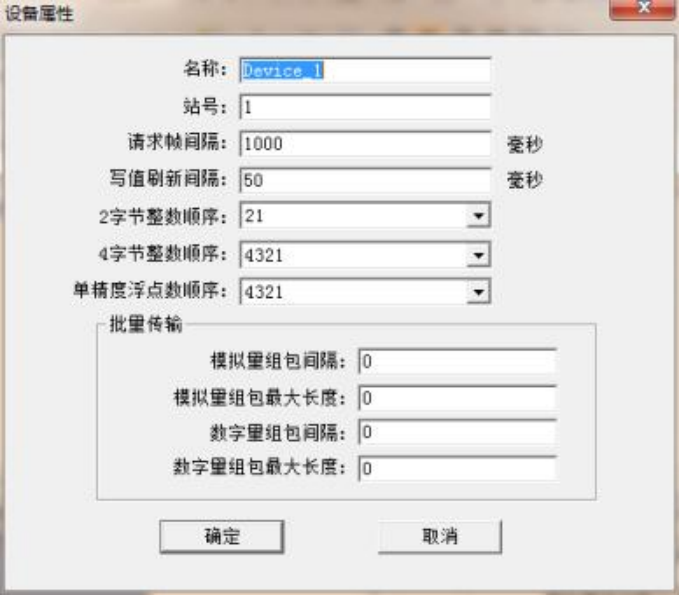

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 1，请求帧间隔为 1000 毫秒。如果设备不支持组包，可将组包参数设置为 0 即可，如 下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

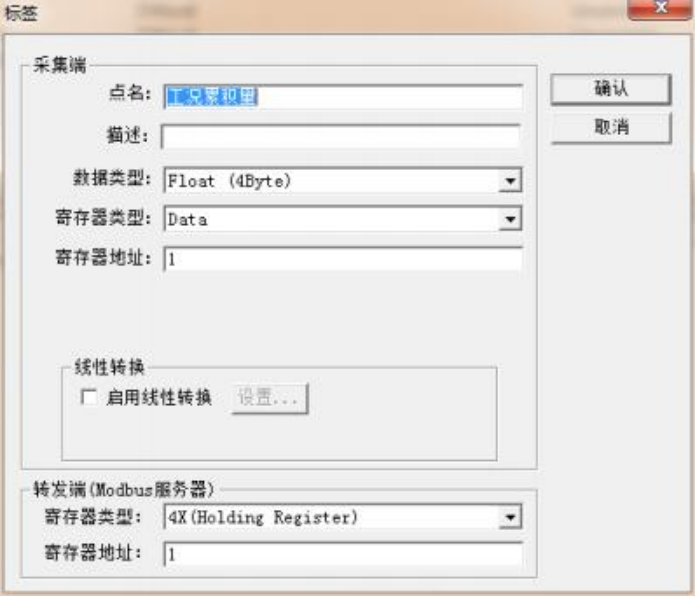

设备新建好后， 选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图。设置标签参数的时候，注意采集端 Data 寄存器的寄存器地址是从 1 开始的。
注意“工况累积量”，“标况累积量”默认是为选择单精度浮点， 读取数值默认除以 1000。如不是单精度浮点，则不作此操作。

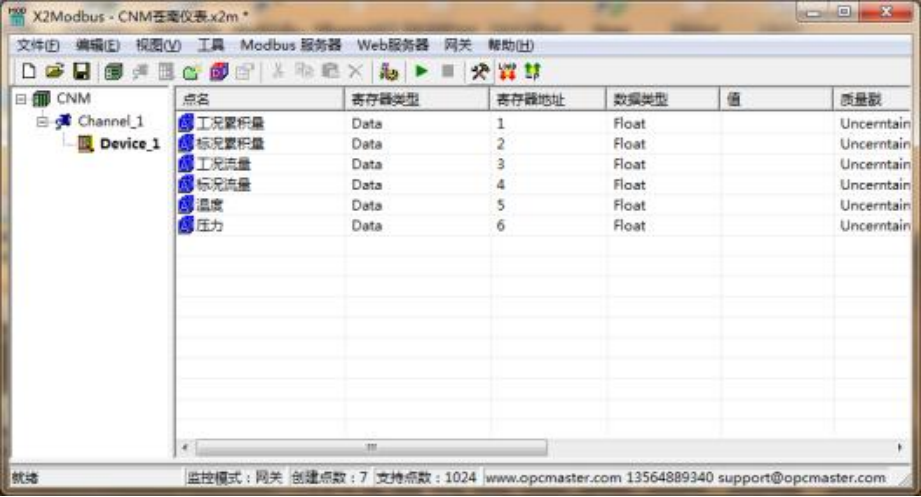

注意： 以上 Tag 属性中， 转发端 Modbus 从站寄存器基地址从 1 开始分配。标签建立 完成后如下图

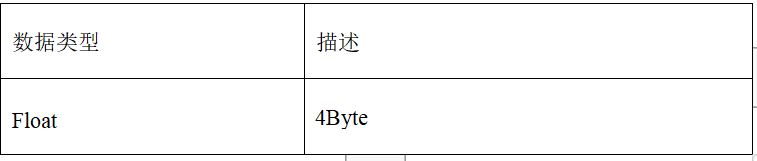

采集端支持的数据类型只有 Float 一种类型， 具体描述如表
采集端支持的寄存器类型如下表
