新建驱动

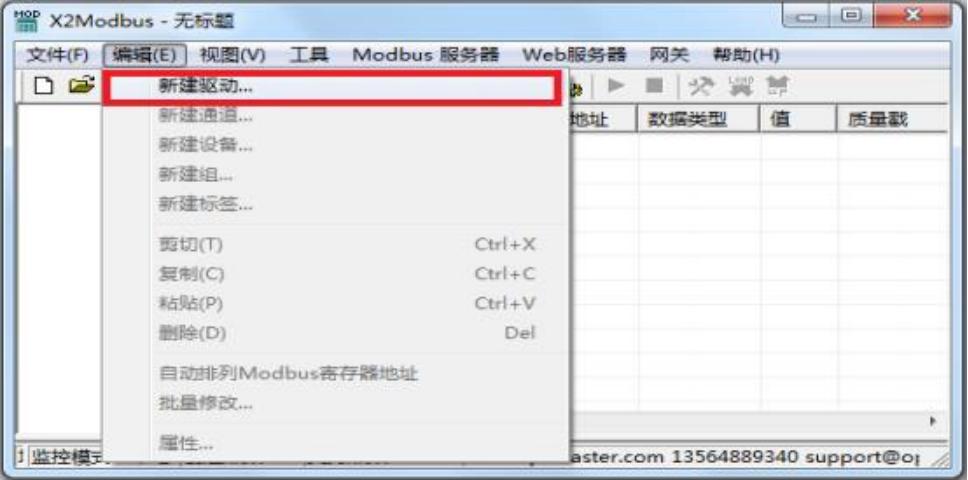

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

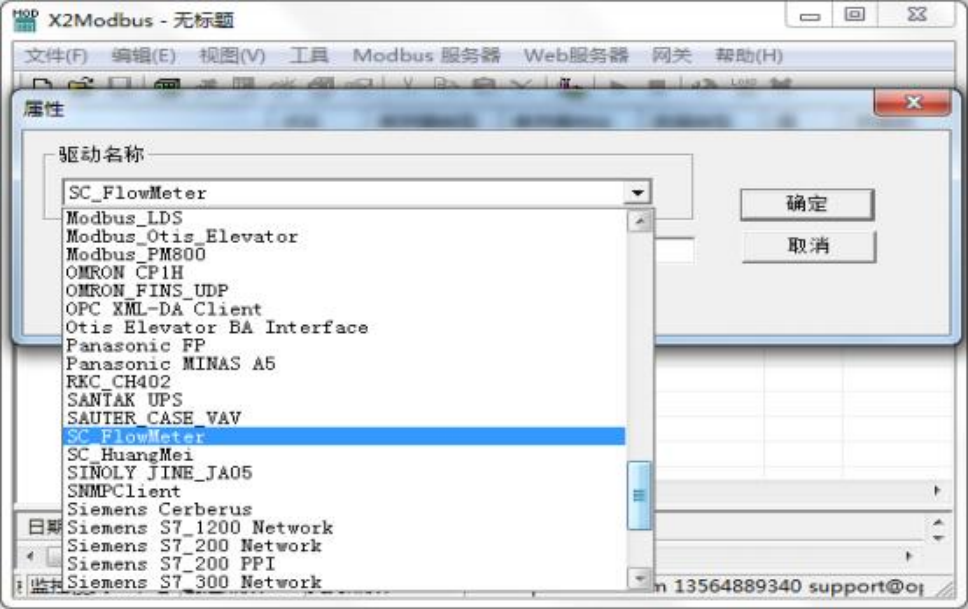

在弹出来的窗口中选择“SC_FlowMeter”,如下图

新建通道

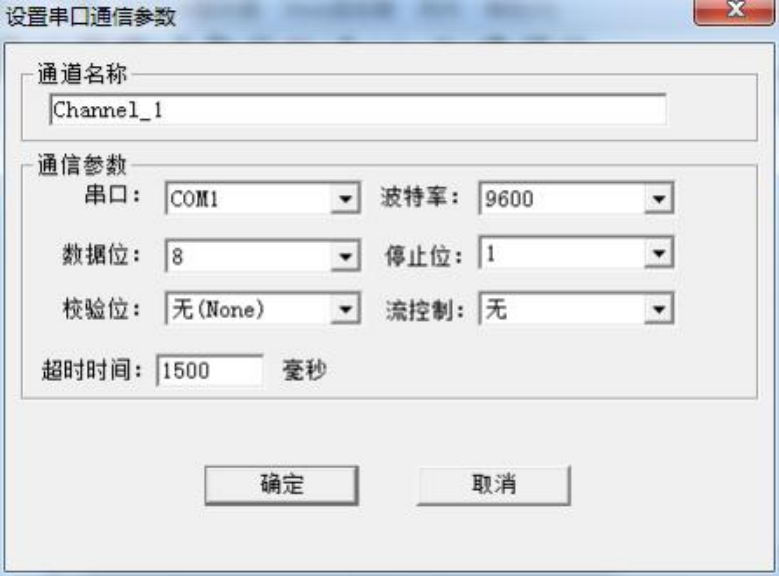

添加好驱动后, 选择新建通道, SC_FlowMeter 是以串口方式通讯,默认通道串口 1,
默认通讯参数:2400bps,8,偶校验位,1 个停止位,默认超时时间 1500ms,如下图 。 注意超时时间是指请求帧的等待超时时间。

新建设备

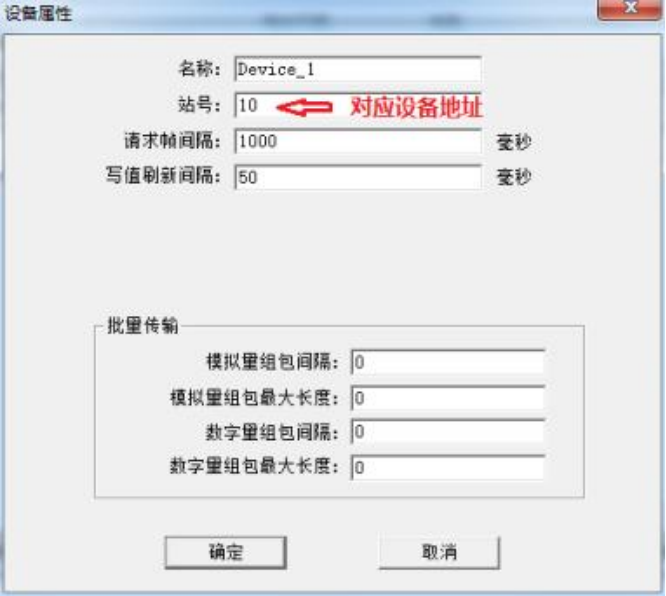

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备站号代 表设备地址。请求帧间隔为 1000 毫秒。如果设备不支持组包, 可将组包参数设置为 0 即
可,如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

新建标签

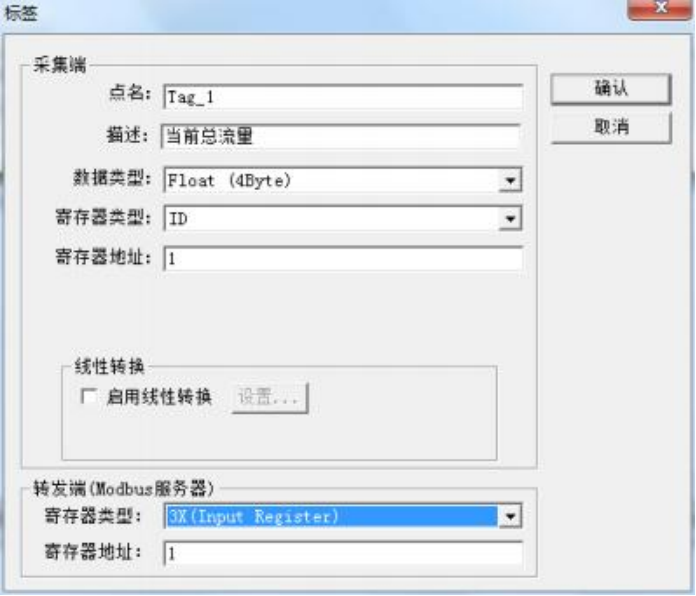

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置, 如下图 。设置标签参数的时候,数据类型选择 Float 类型,寄存器地址写 1 ,代表当前总流量。

标签建立完成后如下图

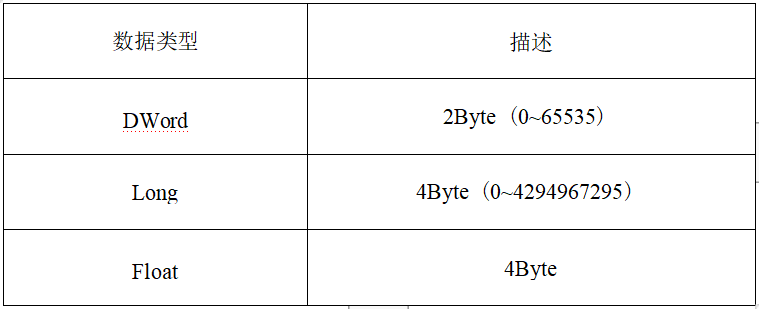

采集端支持的数据类型有 Dword、Long 、Float 三种类型, 具体描述如表

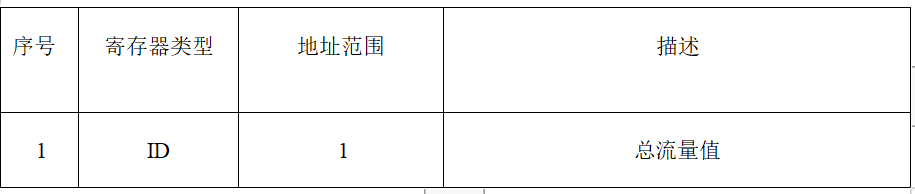

采集端寄支持的寄存器类型只有一种,具体描述如表
