新建驱动

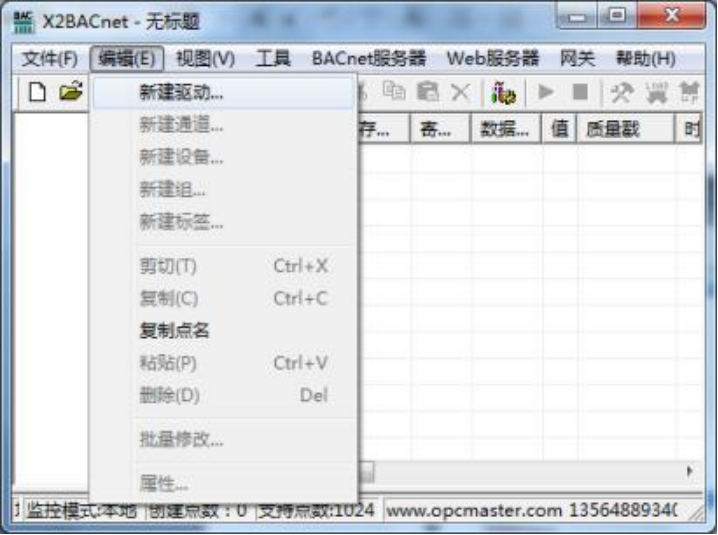

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

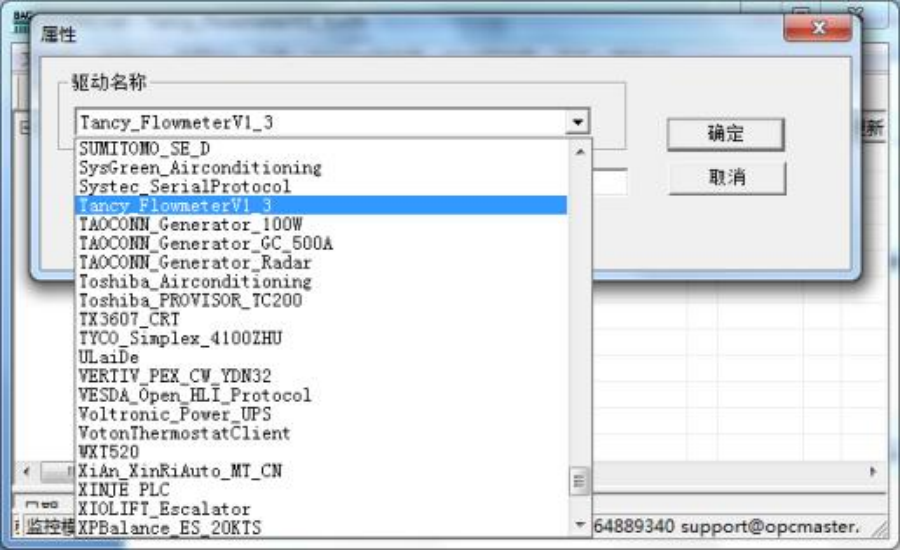

在弹出来的窗口中选择“Tancy_FlowmeterV1_3”, 如下图
新建通道

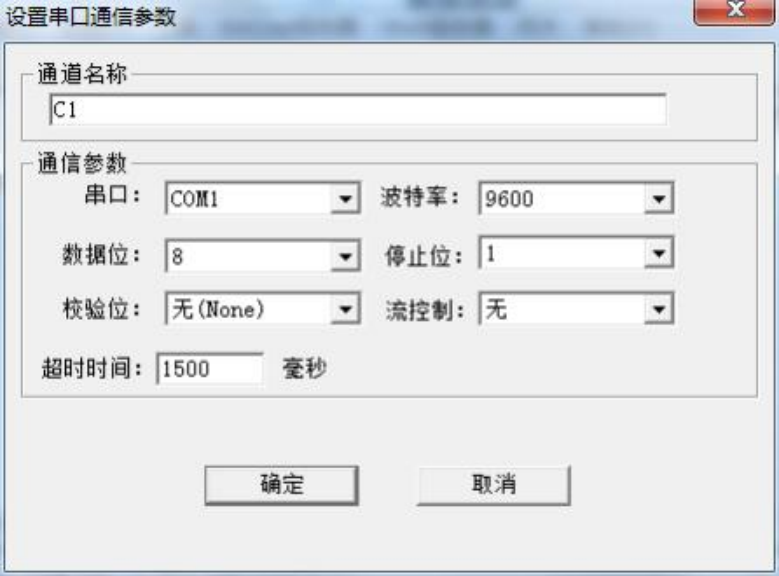

添加好驱动后,选择新建通道, Tancy_FlowmeterV1_3 是天信流量计天信协议 V1.3 版本,以 RS-485 通信方式通讯,默认通道为串口 1,默认通讯参数:9600,8,无校验位, 1 个停止位,默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢, 超时时间尽量 设置长一点,如下图。注意超时时间是指主站请求帧的等待超时时间。
新建设备

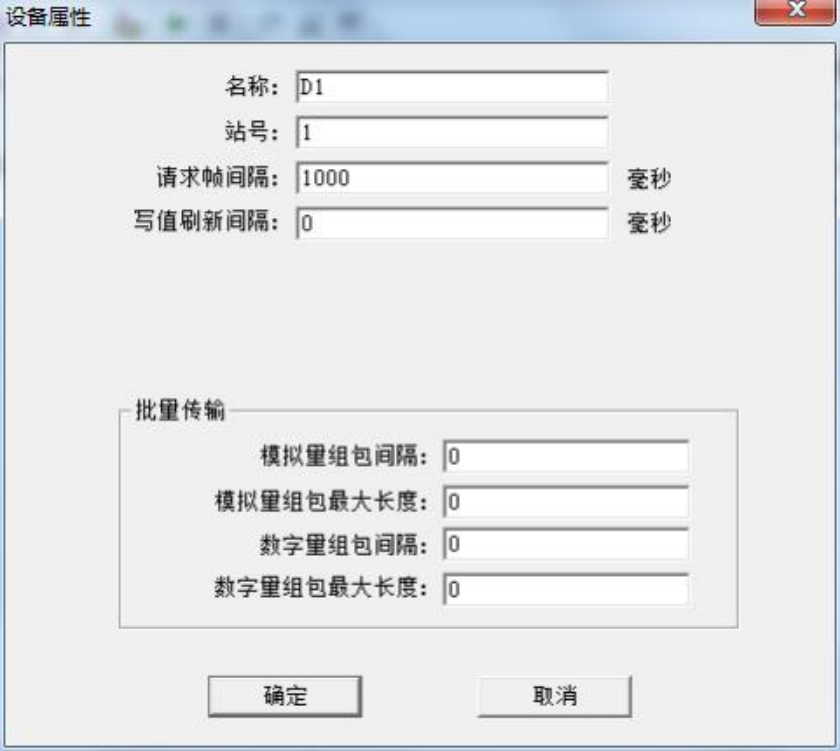

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 1,站号对应控制器的设备号,请求帧间隔为 1000 毫秒,将组包参数设置为 0 即可, 如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

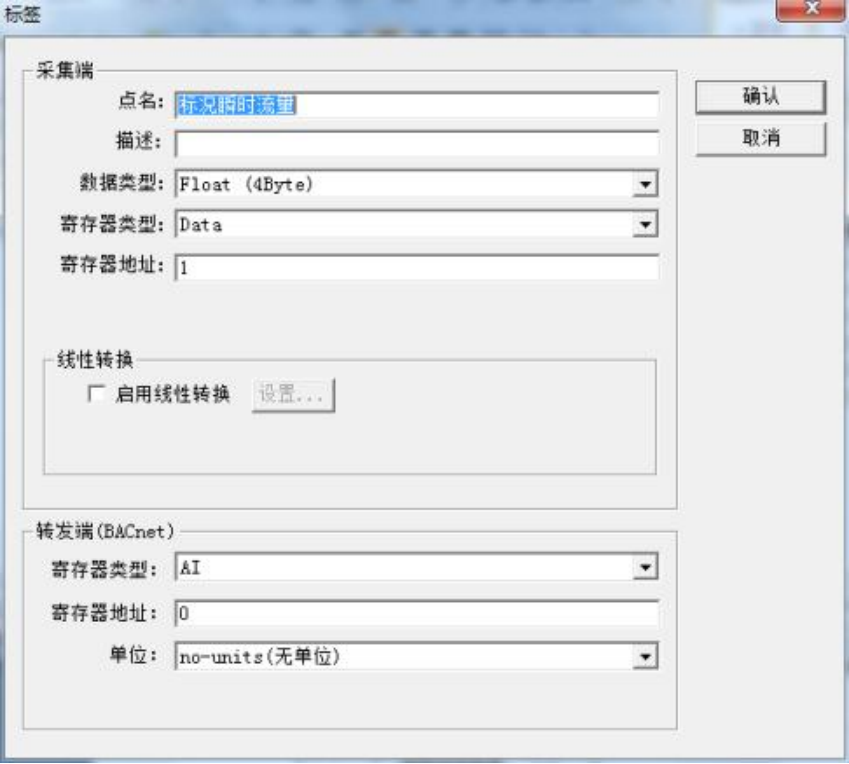

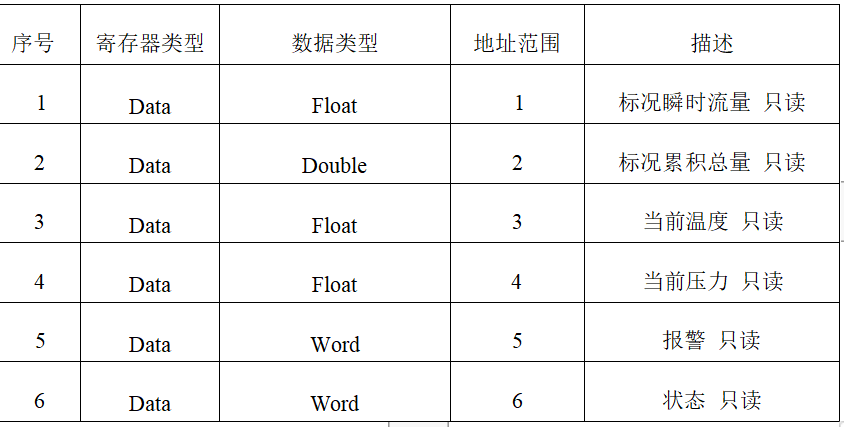

设备建立好后, 选择新建标签 (点) ,在建立点位的时候,采集端寄存器类型 Data, 寄存器地址是指要读取的数据地址 1~6,详情具体如下表

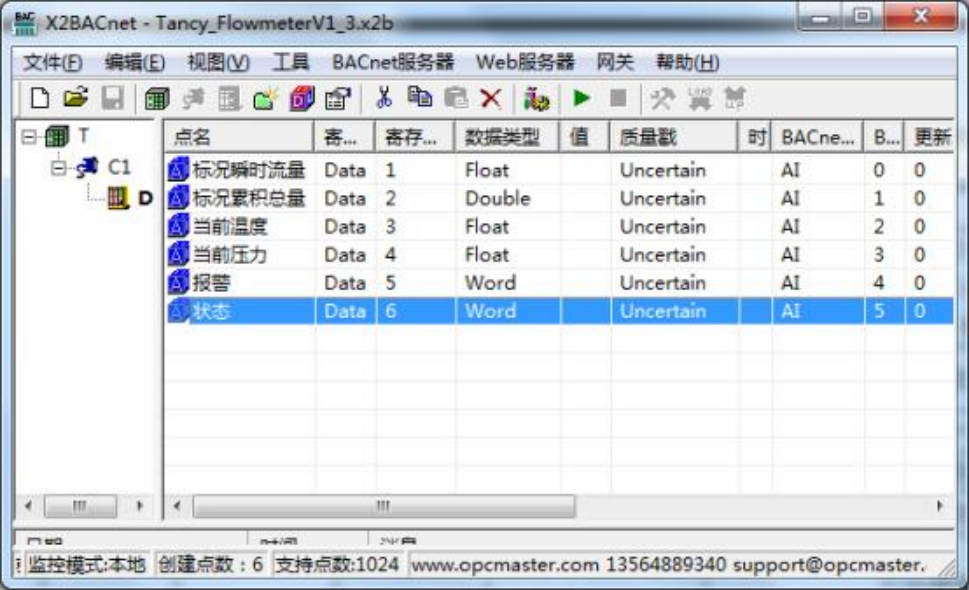

标签建立完成后如下图
支持的寄存器类型具体说明如表
