Mitsubishi FX1S

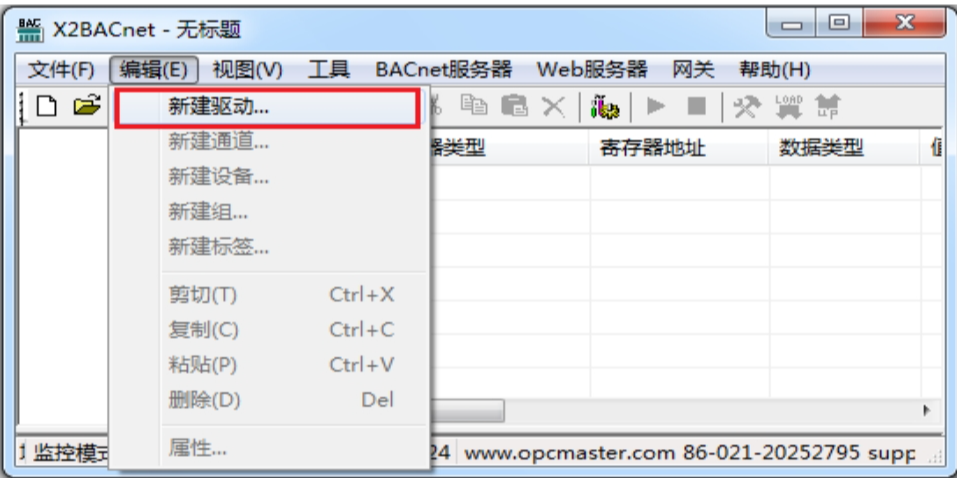

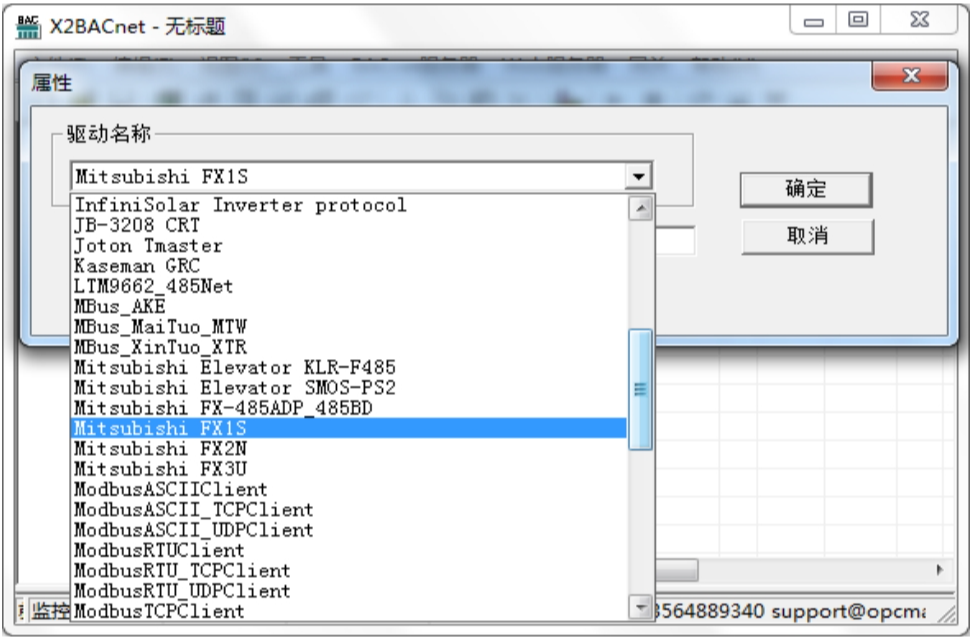

添加好驱动后，选择新建通道，Mitsubishi Fx1S 是三菱 Fx1S PLC 系列，主要以 RS-232通信方式通讯，默认通道串口 1，默认传输波特率可选 9600bps，数据格式为 7 数据位，1停止位，偶校验。默认超时时间为 1500ms，在配置时，如果设备响应比较慢，超时时间尽量设置长一点，如下图

通道建立好后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站号为0，请求帧间隔默认为 50 毫秒，若设备响应慢，可以将请求帧设置长一点。如果设备不支持组包，可将组包参数设置为 0 即可，如下图 2-37-4。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。

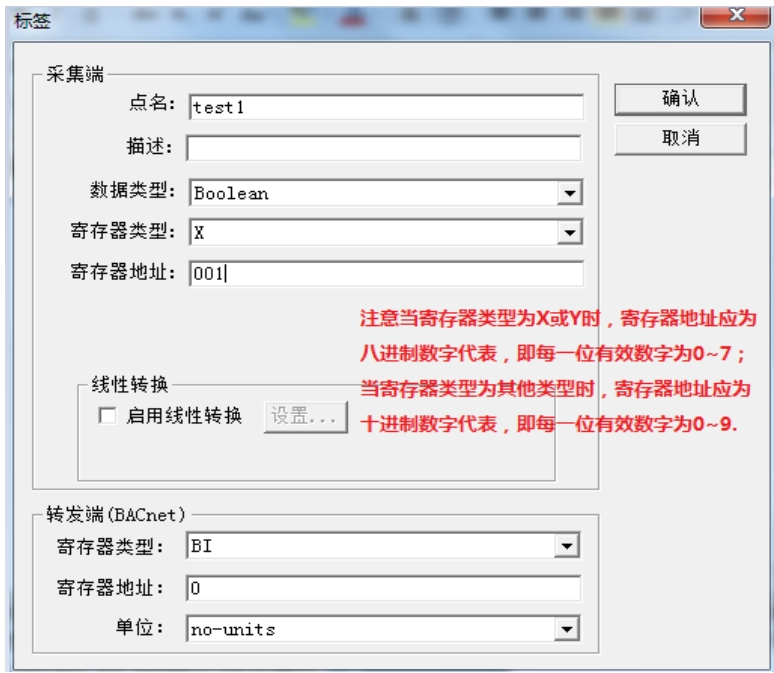

设备建立好后，选择新建标签（点），如下图，在建立点位的时候，采集端寄存器类型和数据类型可以根据三菱 PLC 元件类型进行选择，寄存器地址和三菱 PLC 地址一致。如有特殊需求时，模拟量还可以支持线性转换、取位等功能。

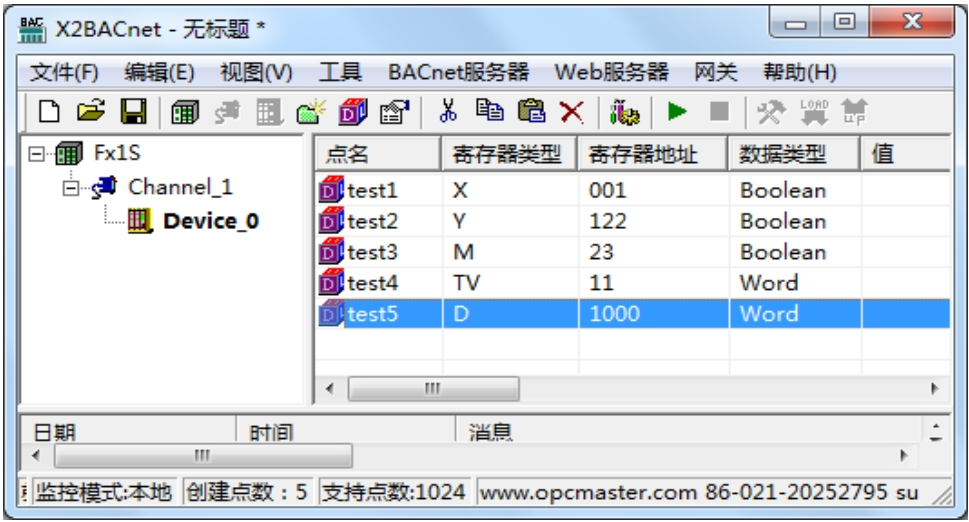

标签建立完成后如下图。注意，三菱 Fx1S 系列 PLC 有多种寄存器类型，当选择不同的寄存器类型时，配置的寄存器地址有所不同

采集端支持的数据类型有：Boolean、Word、Short、Dword、Long 、Float、Double，具体描述如下表所示

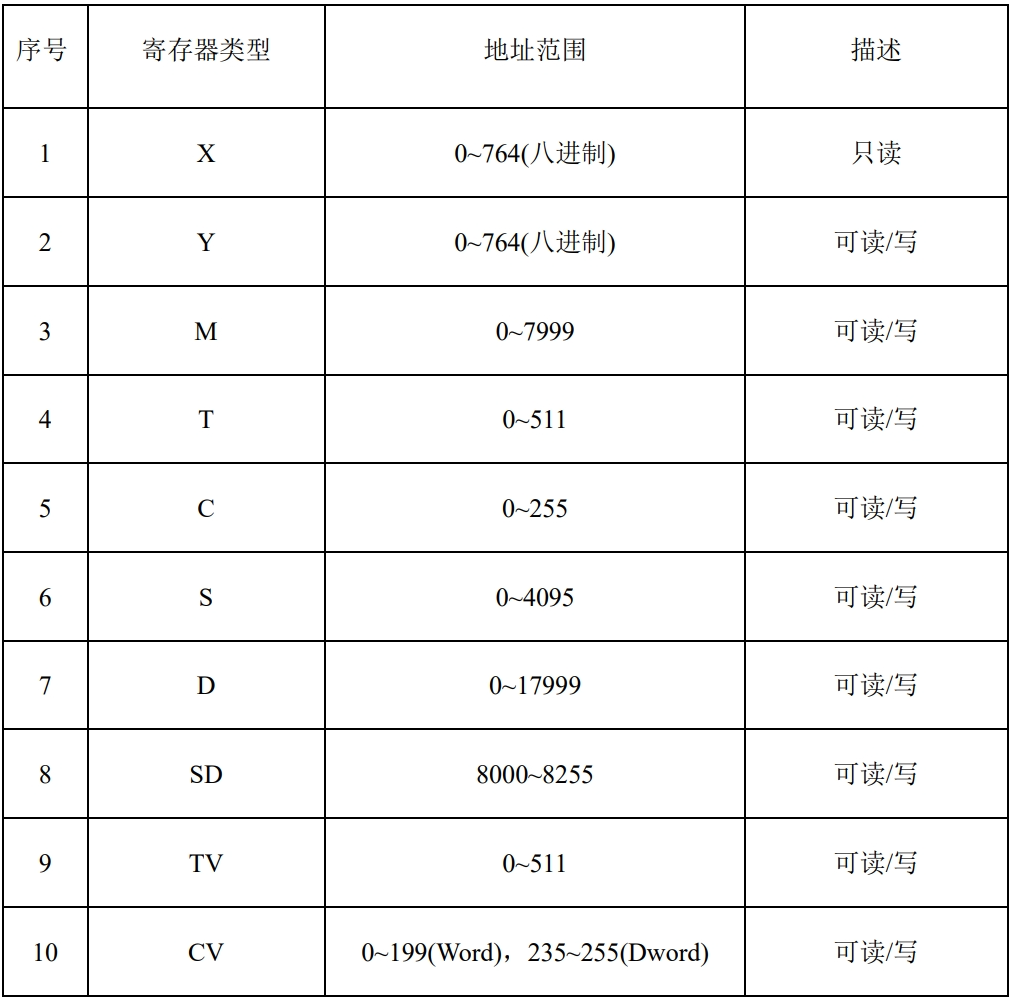

采集端支持的寄存器类型共有 10 种( 注意 X 和 Y 的元件号地址为八进制，其它的为十进制数 )，具体描述如下表所示。
