新建驱动

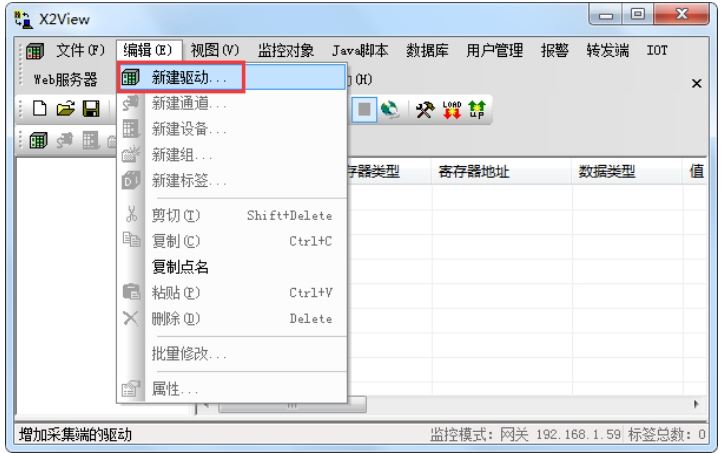

在上位机配置界面菜单栏选择“新建驱动”选项，如下图
选择新建驱动

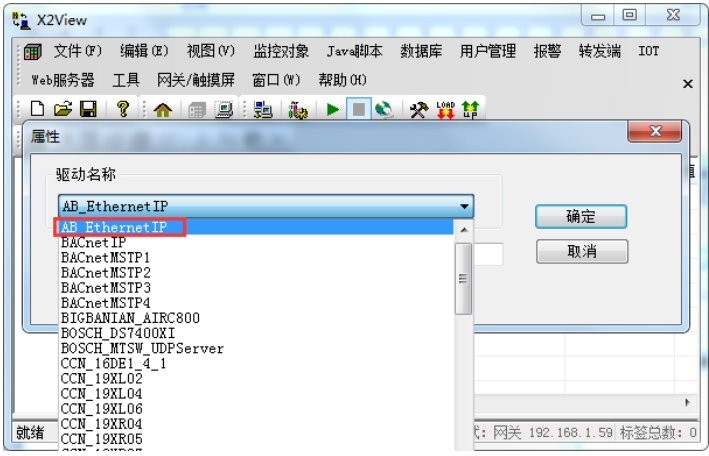

在弹出来的窗口中选择“AB_EthernetIP”，如下图
选择驱动
新建通道

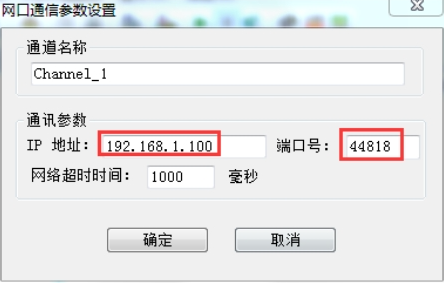

添加好驱动后，选择新建通道, AB_EnthernetIP 是 AB 公司的 PLC 以太网接口的通讯协议，以网口方式通信，IP 地址为对应 PLC 的网口 IP 地址，端口号默认 44818。默认超时时间为 1000ms。如下图
通道参数设置
新建设备

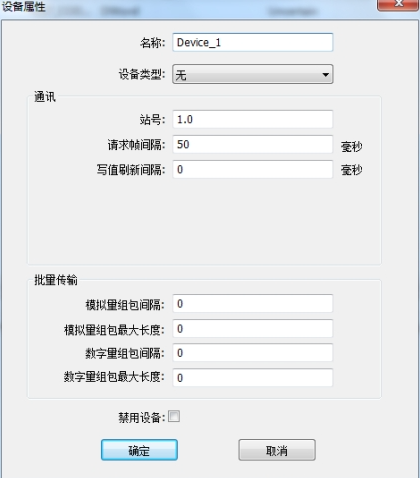

通道建立好后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备站号为对应 PLC 的机架号、控制器槽位号（默认 1.0）。其他参数默认，请求帧间隔为下一帧和上一帧间隔的时间，如下图
设备参数设置
新建标签

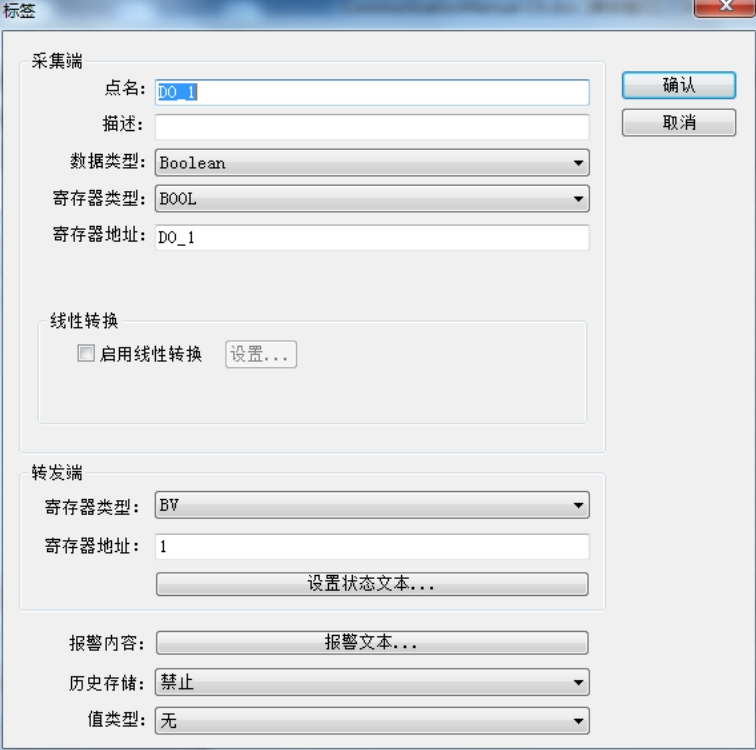

在建立点位的时候，寄存器类型为 BOOL，寄存器地址为 DO_1。数据类型为 Boolean，具体设置如下图
标签参数设置
注意：①寄存器类型为 RSLogix5000 中标签 Tags 的 Data Type 属性；②寄存器地址为 RSLogix5000 中标签 Tags 的 Name 属性；

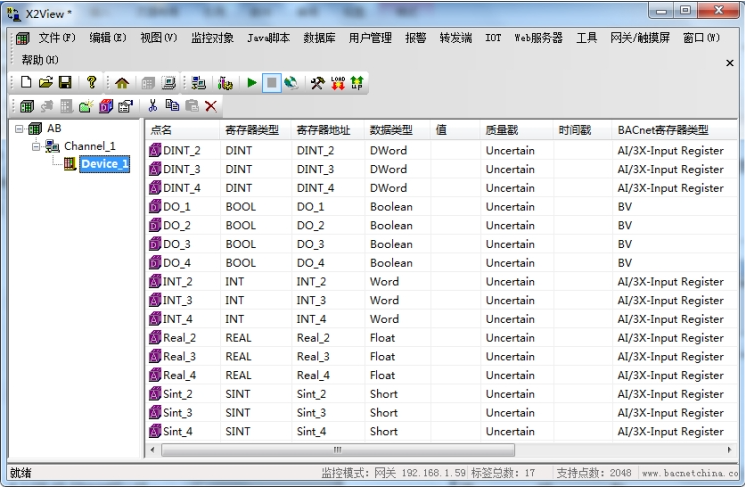

标签添加完成。如下图
标签添加完成

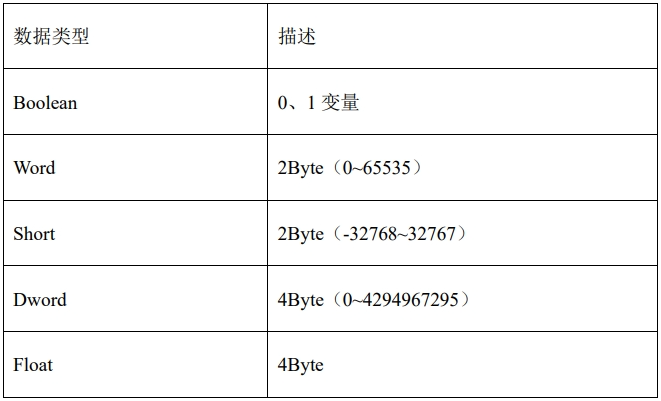

采集端支持的数据类型，具体描述如下表所示：
采集端数据类型

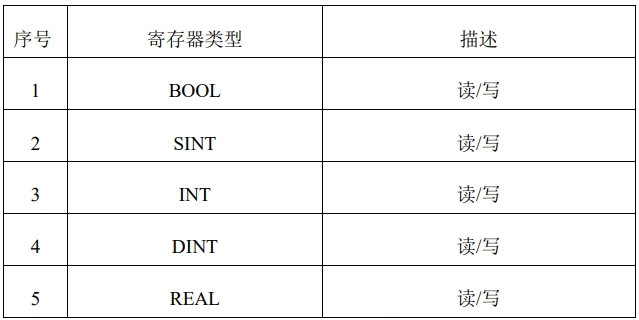

采集端支持的寄存器类型具体说明如表 2-198-2 所示。具体每个点含义，可参考该驱动的范例工程文件
采集端寄存器类型
