新建驱动

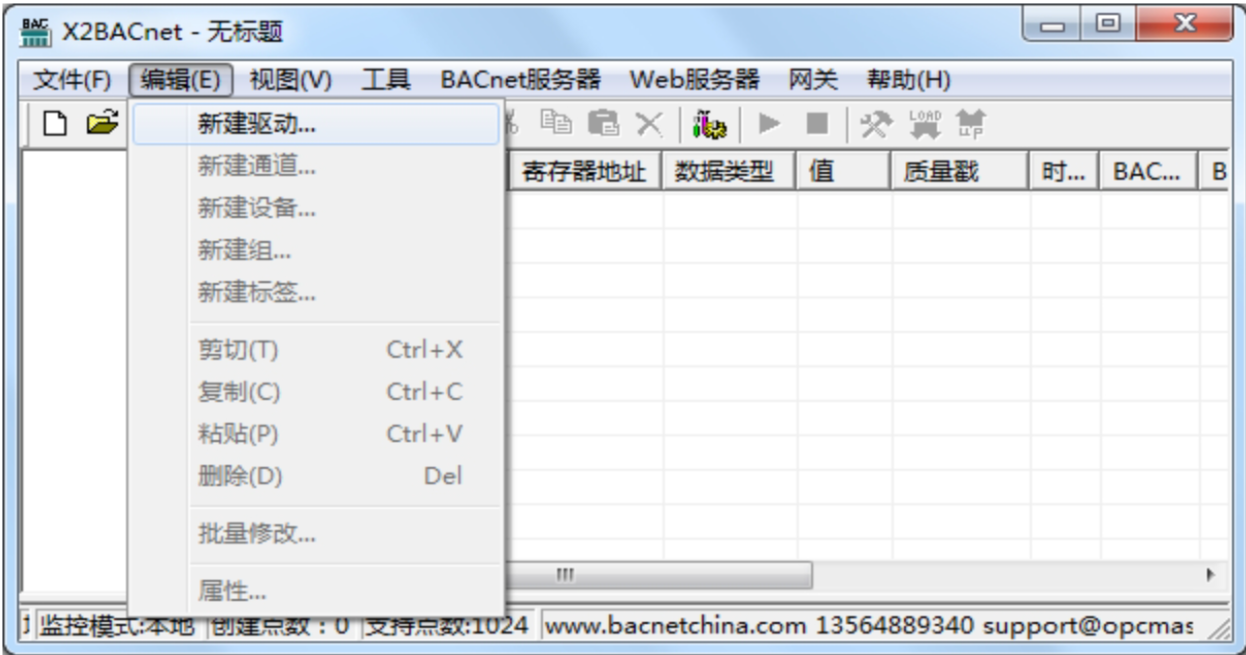

在上位机配置界面菜单栏选择“新建驱动”选项，如下图
选择新建驱动

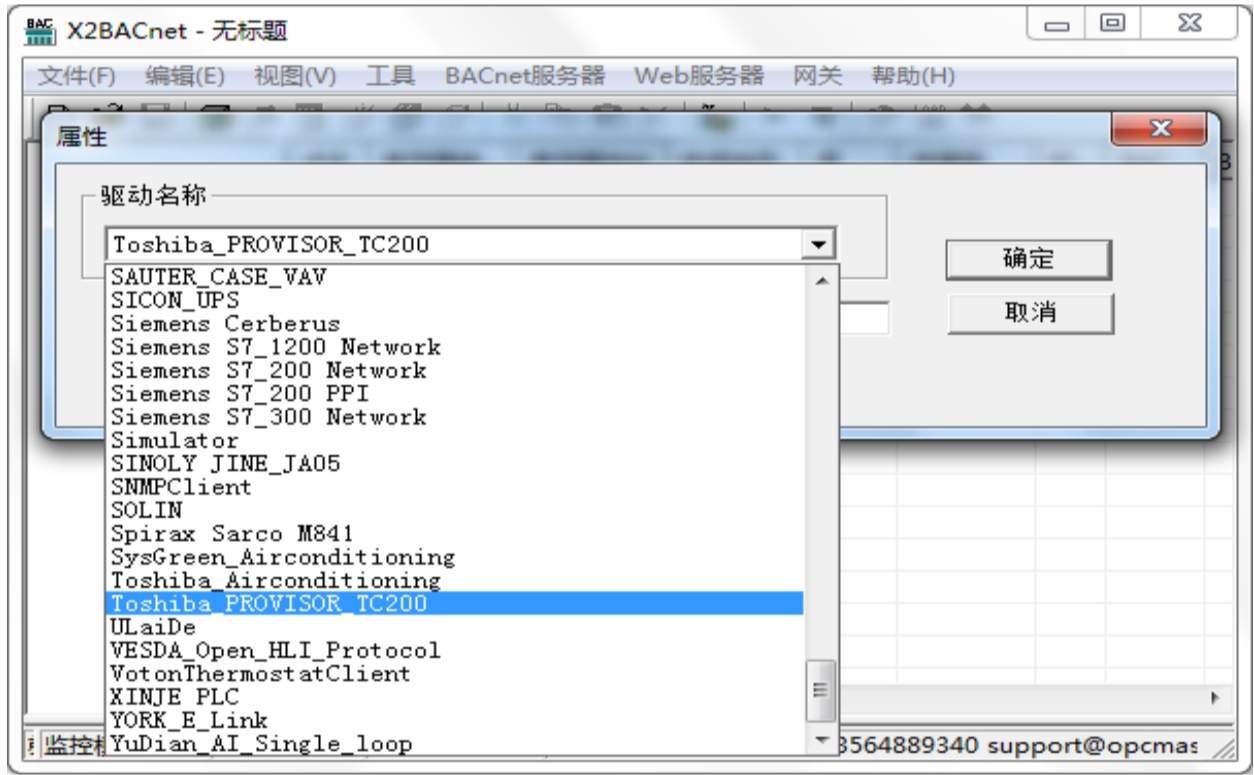

在弹出来的窗口中选择“Toshiba_PROVISOR_TC200”驱动，如下图
选择驱动
新建通道

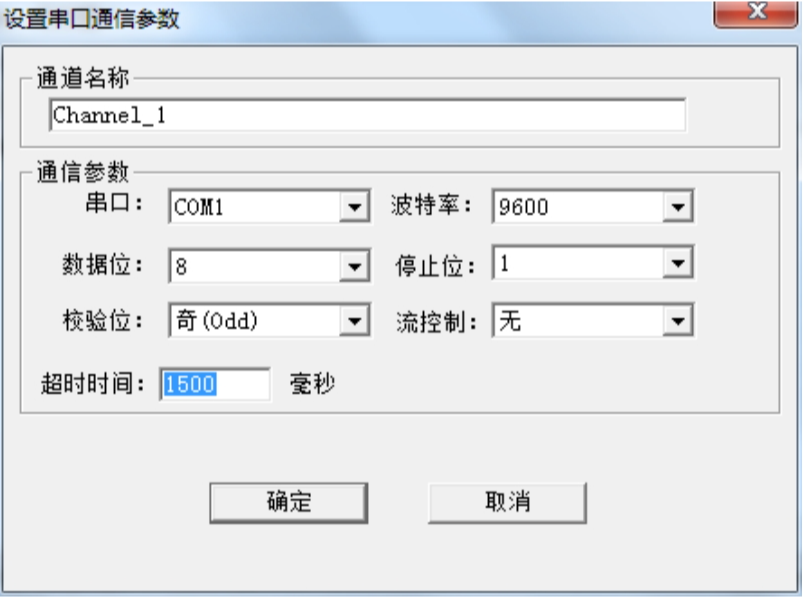

添加好驱动后，选择新建通道，Toshiba_PROVISOR_TC200（东芝 TC200 系列 PLC）是以串口方式通讯，默认通道串口 1，默认通讯参数：9600bps，8，奇校验位，1 个停止位，默认超时时间 1500ms，如下图 2-124-3。注意超时时间是指请求帧的等待超时时间。
通道参数设置
新建设备

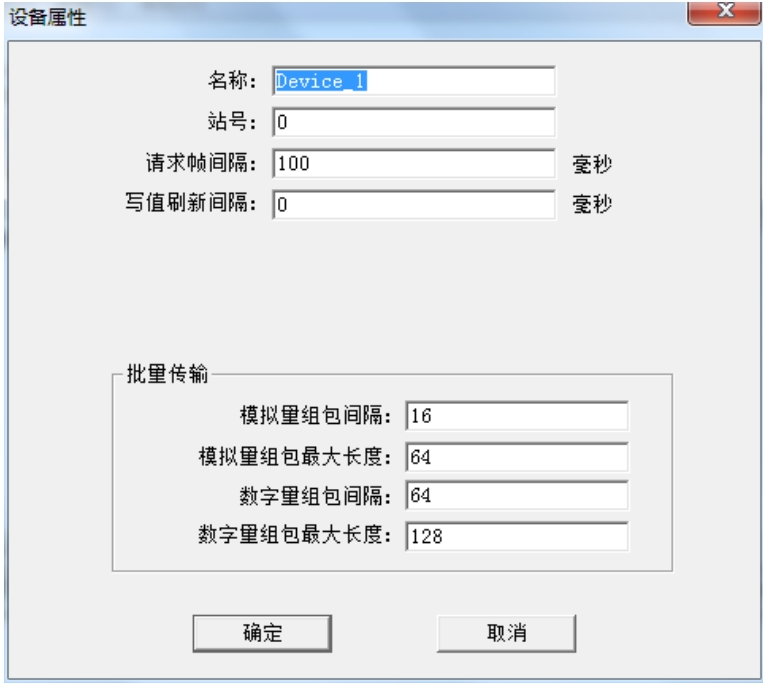

通道建立好后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站号 0，请求帧间隔为 100 毫秒。如果设备不支持组包，组包参数设置为 0 即可，如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔
设备参数设置
新建标签

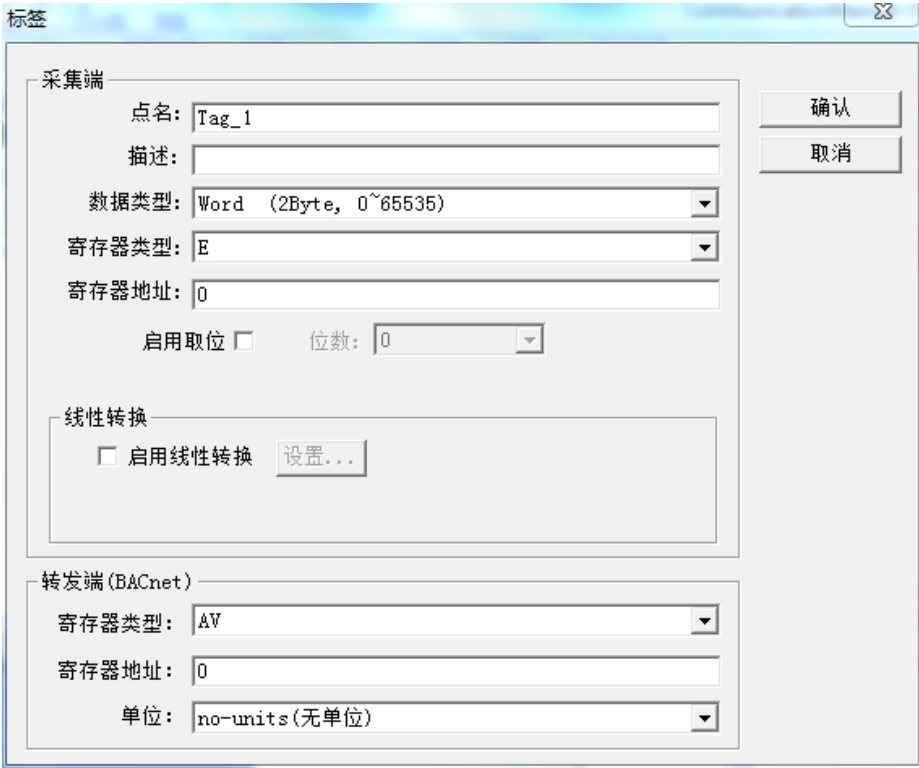

设备新建好后，选择添加标签（点），也可以通过新建组对标签进行分类管理标签参数可根据设备实际情况进行设置，如下图。设置标签参数的时候，注意采集端有E、S、C、T、H、G、B、L、R、D、V、P、X、Y、A 等 15 种寄存器类型。
标签参数设置

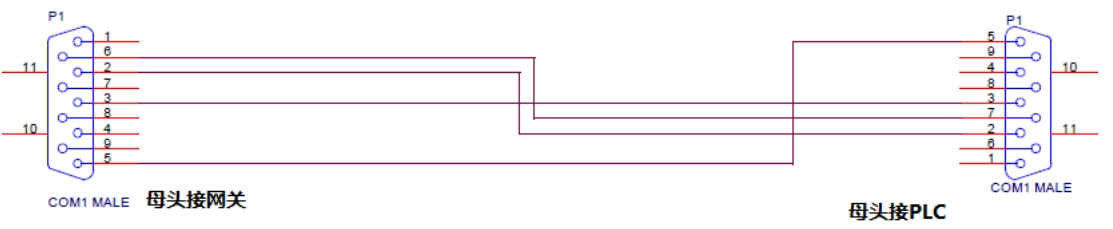

注意： 以上 Tag 属性中，转发端 BACnet 从站寄存器基地址从 0 开始分配。注意硬件接线图如下图
PLC 接线图

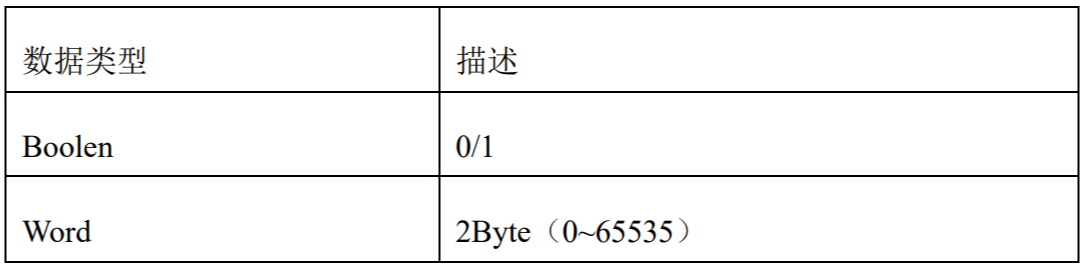

采集端支持的数据类型有 Boolen 和 Word 两种类型，具体描述如下表所示
采集端数据类型

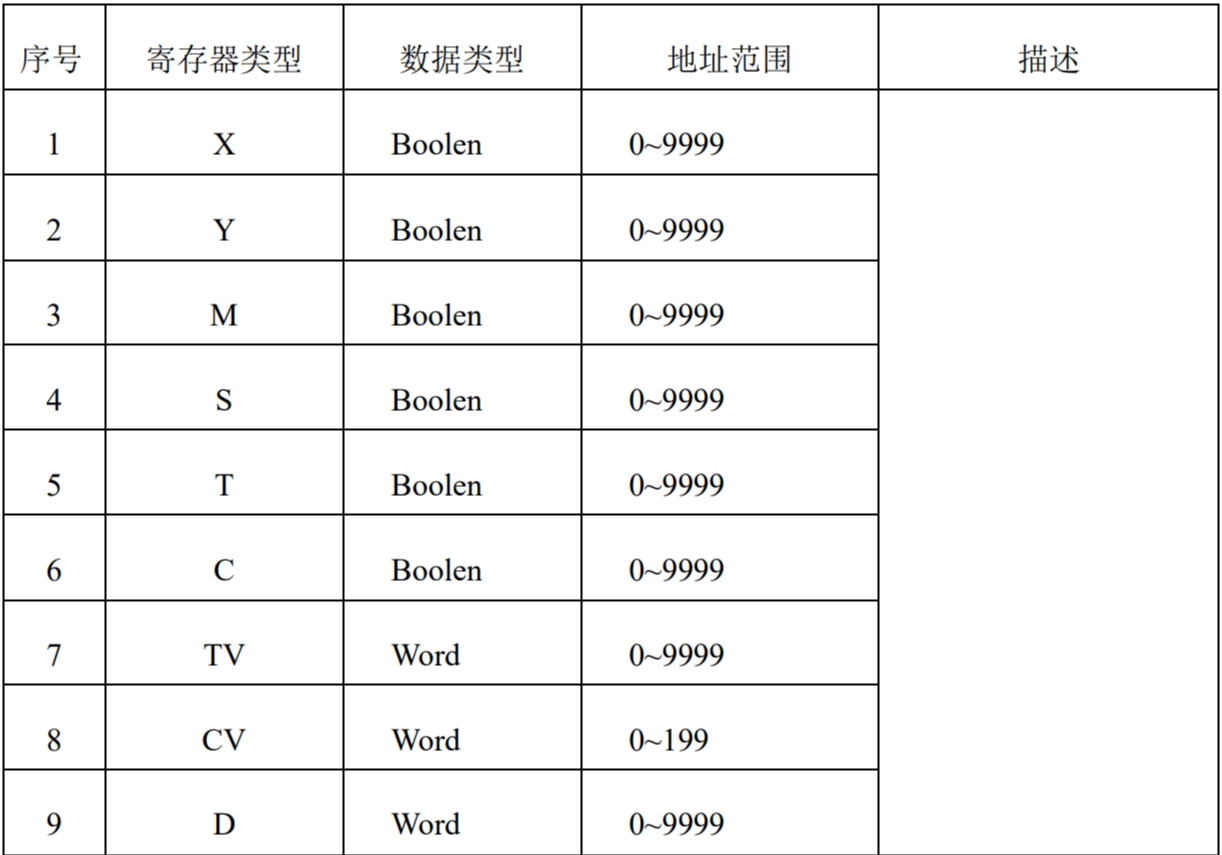

采集端支持的寄存器类型共有 9 种，具体描述如下表所示
采集端支持的寄存器类型
