Mitsubishi Melsec_Q_Serial

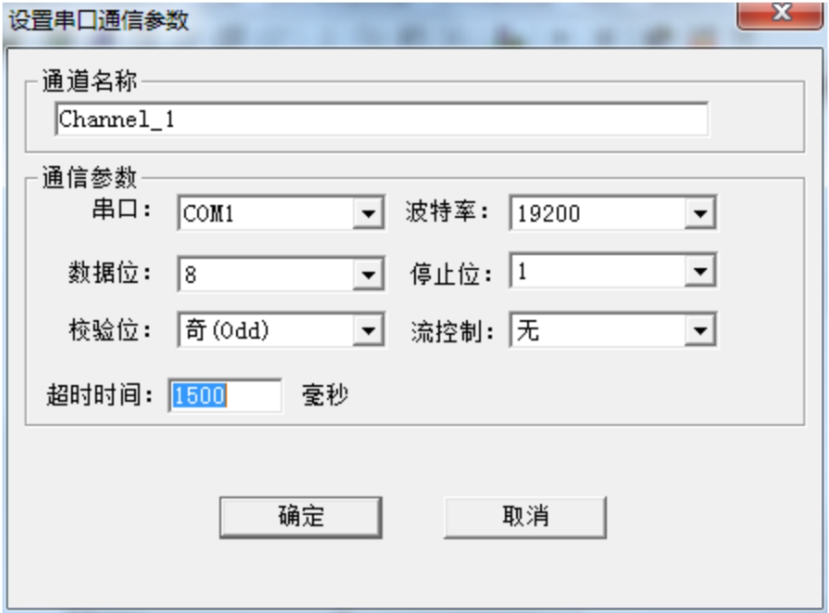

添加好驱动后，选择新建通道，Mitsubishi_Melsec_Q_Serial 是三菱 Q 系列 PLC 以 485扩展卡通讯的协议，默认通道串口 1，默认通讯参数：19200bps，8 数据位，奇校验位，1个停止位，默认超时时间 1500ms，如下图 2-105-3。注意超时时间是指请求帧的等待超时时间。

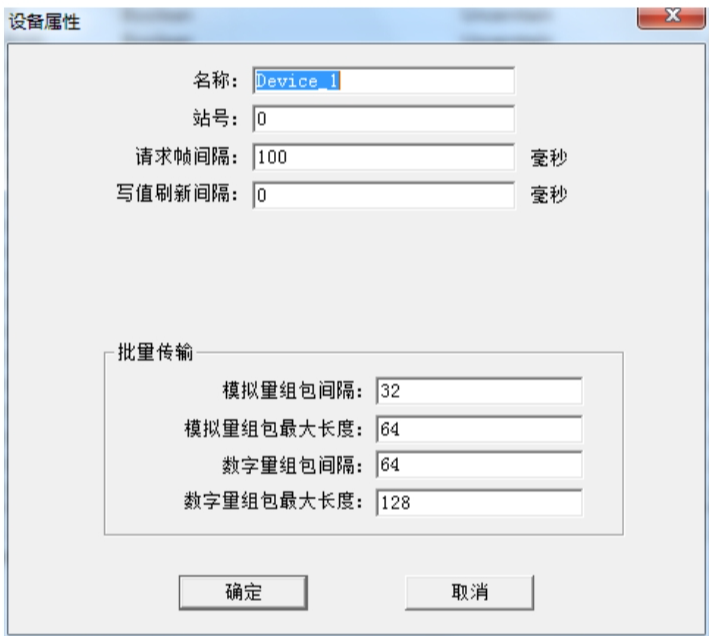

通道建立好后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站号 0，请求帧间隔为 100 毫秒。如果设备不支持组包，可将组包参数设置为 0 即可，如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

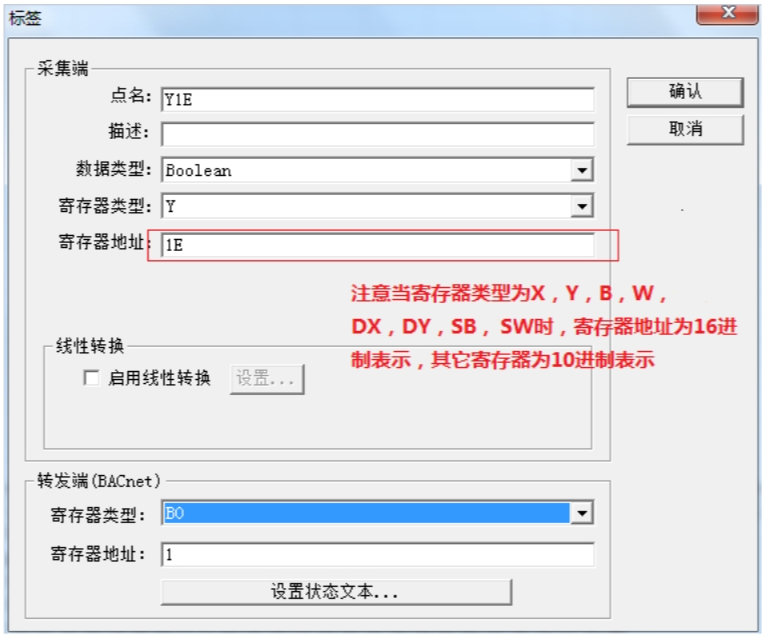

设备新建好后，选择添加标签（点），也可以通过新建组对标签进行分类管理，标签参数可根据设备实际情况进行设置，如下图。设置标签参数的时候，注意转发端BACnet 寄存器基地址是从 0 开始的。

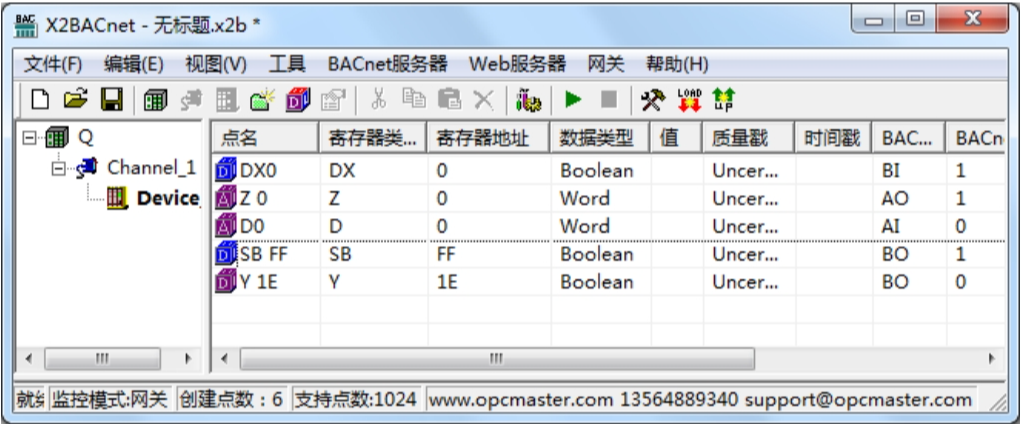

注意： 以上 Tag 属性中，转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立完成后如下图

注意，三菱 Q 系列 PLC 在使用 C24 串口扩展卡通讯时，需在 GX Developer 中设置以下参数：

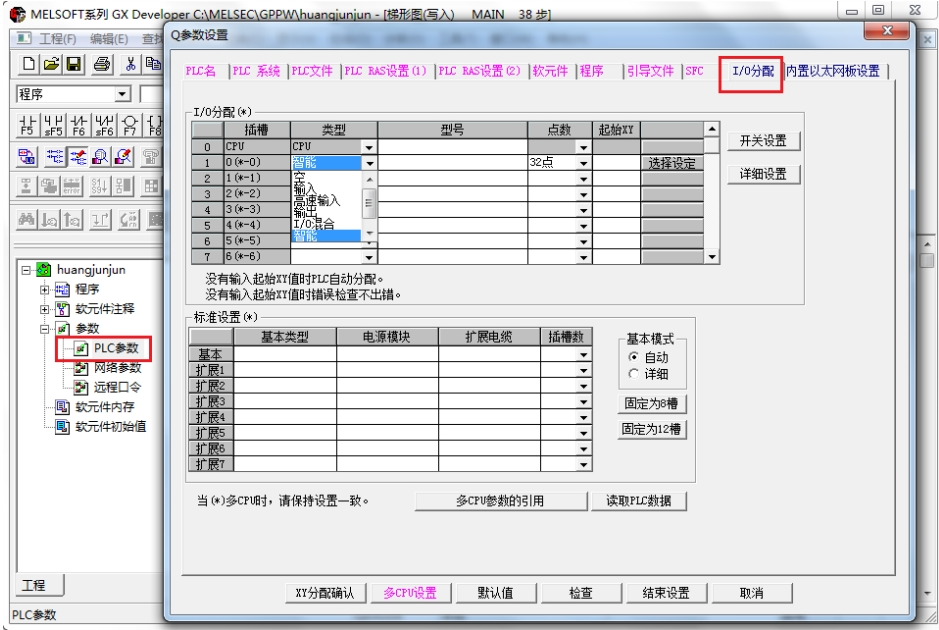

首先在 PLC 参数设置里点击 I/O 分配，在对应的模块位置单击类型（Type），选择智能（Intelligent）如下图

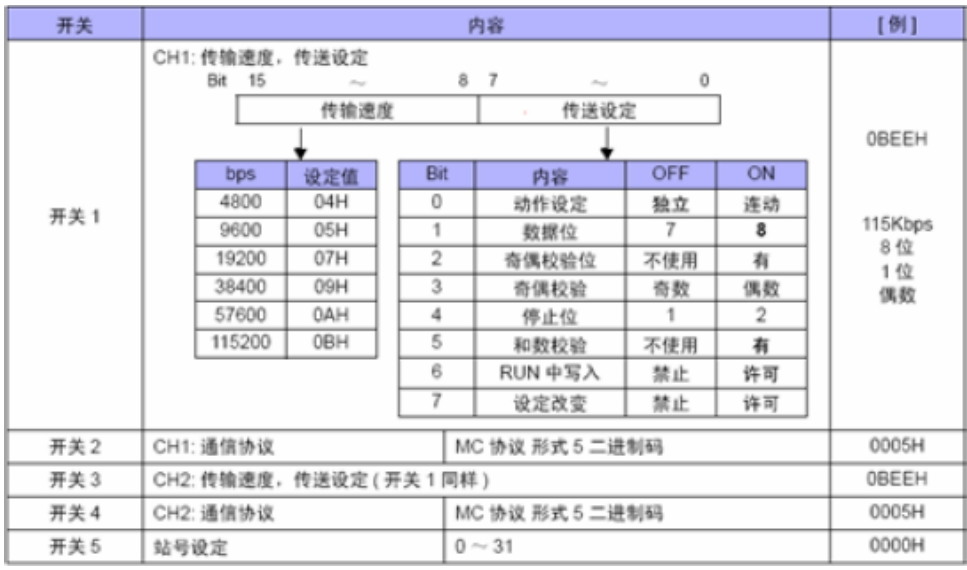

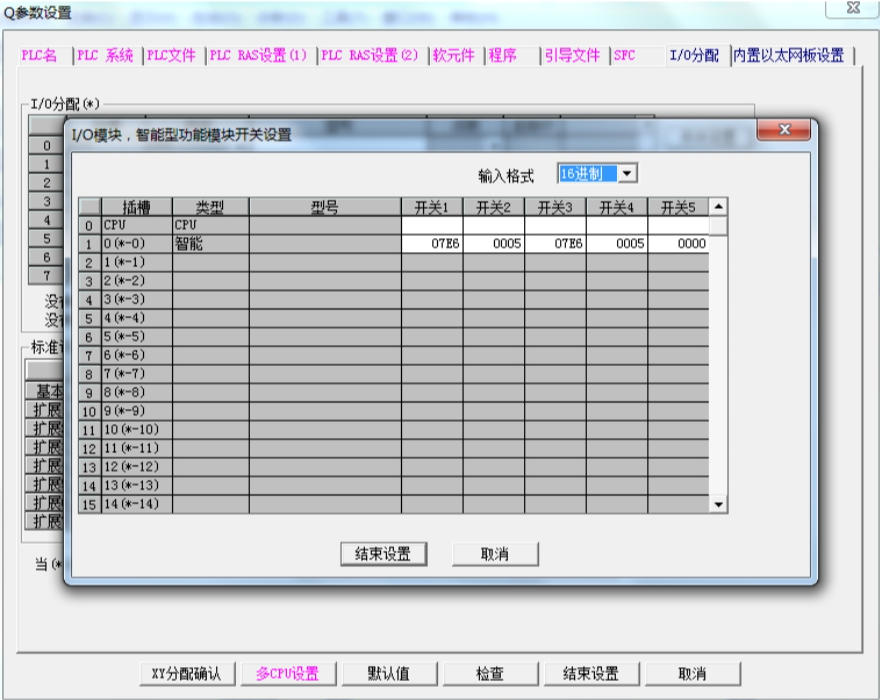

然后单击开关设置（Switch Setting），在对应模块位置设置属性，如下图 。例如开关 1”07E6”表示通道 1 通讯参数为 19200bps（07），独立，8 数据位，有奇校验位，1停止位（E6 对应二进制 1110 0110），开关 5 设置表示 plc 站号设置。

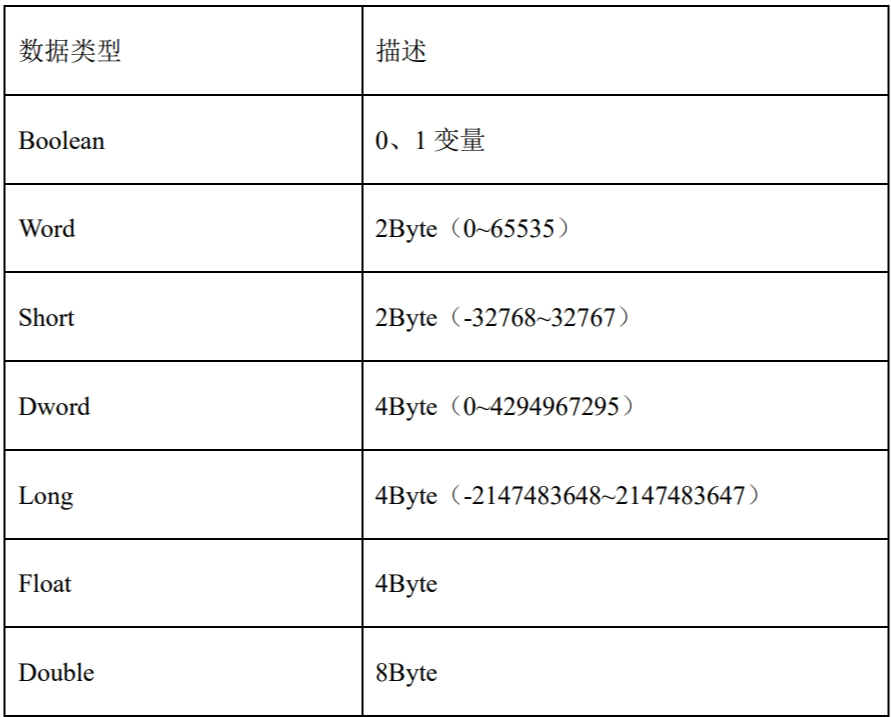

采集端支持的数据类型有：Boolean、Word、Short、Dword、Long 、Float、Double，具体描述如下表
