Haiwell H/N PLC

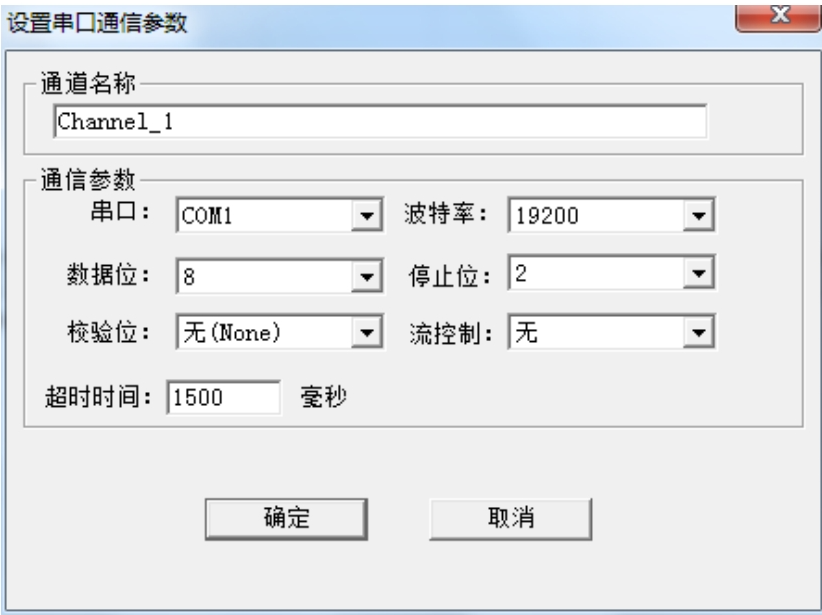

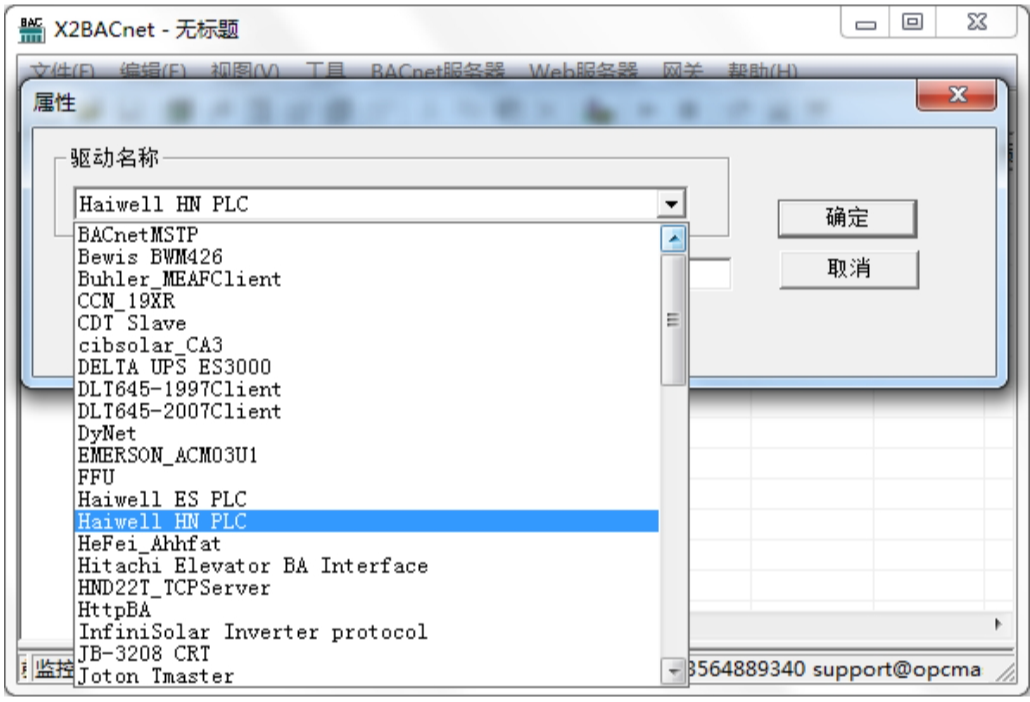

添加好驱动后，选择新建通道，Haiwell HN 是海为 PLC 通讯协议，支持波特率: 2400，4800，9600，19200，38400bps，主要以 RS-485 通信方式通讯，默认通道为串口 1，默认通讯参数：19200bps，8，无校验位，2 个停止位，默认超时时间 1500 毫秒，在配置时，如果设备响应比较慢，超时时间尽量设置长一点，如下图。注意超时时间是指主站请求帧的等待超时时间。

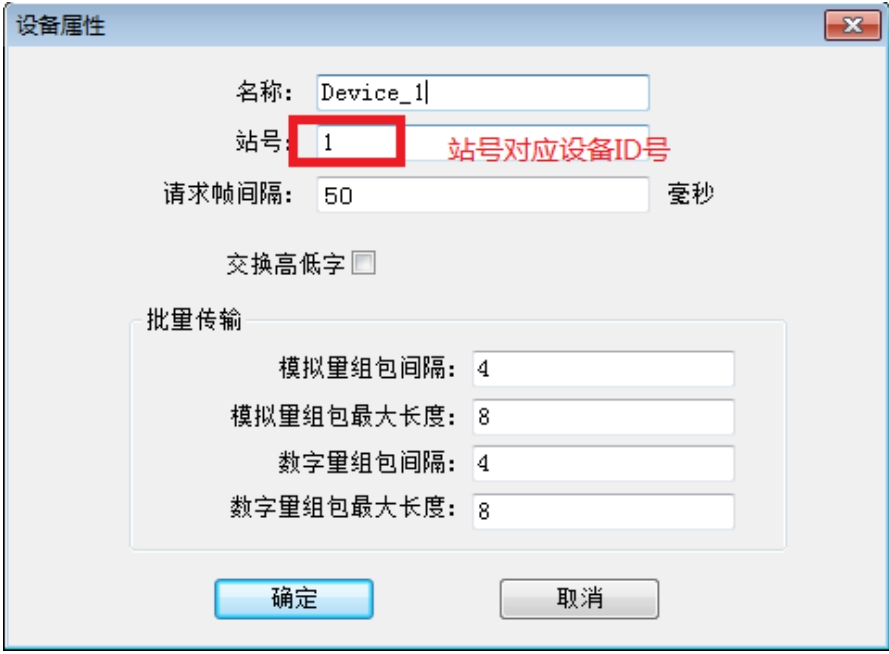

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站号为 1，站号对应采集模块的设备号，请求帧间隔为 25 毫秒，如果设备不支持组包，可将组包参数设置为 0 即可，如下图 2-13-4。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

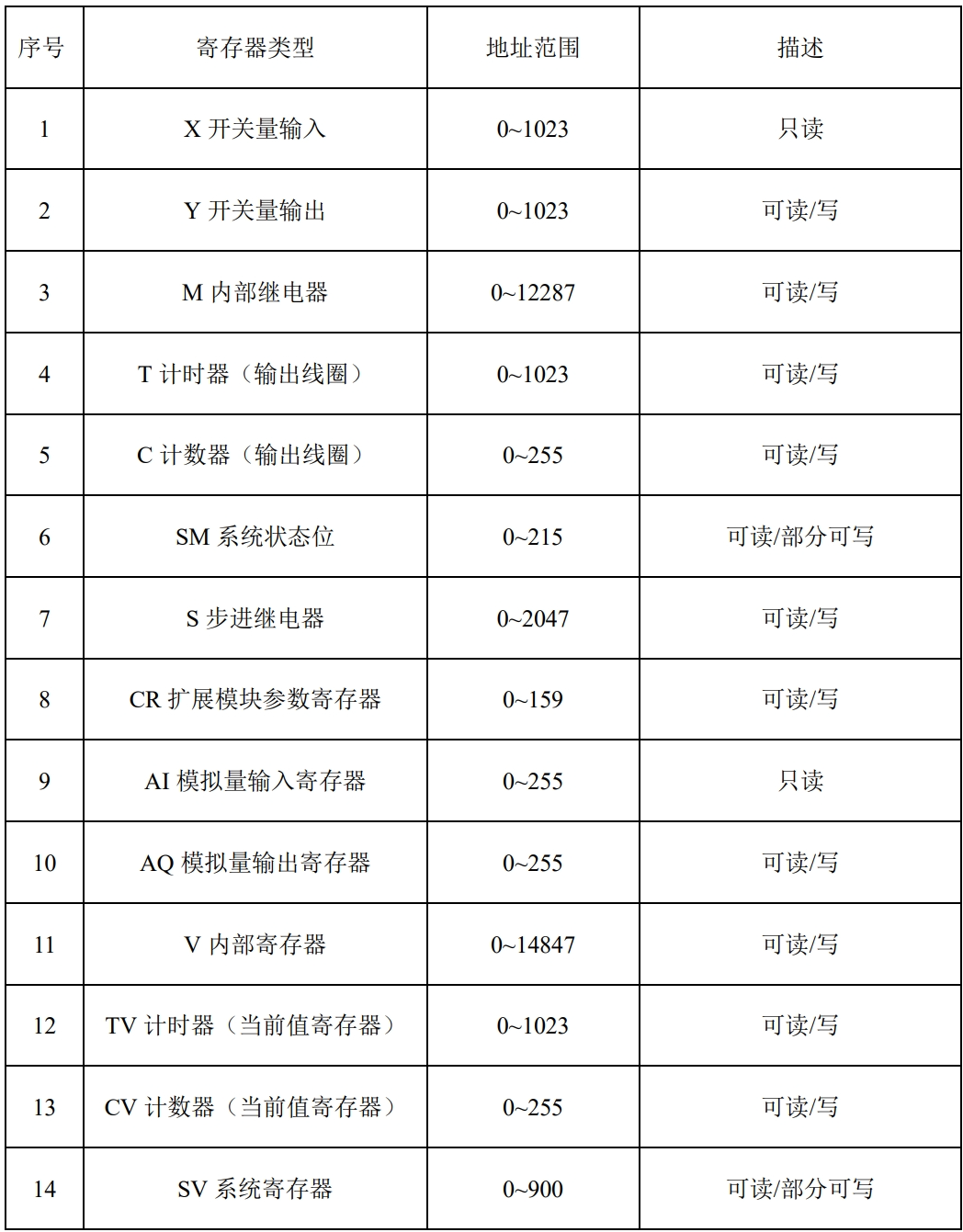

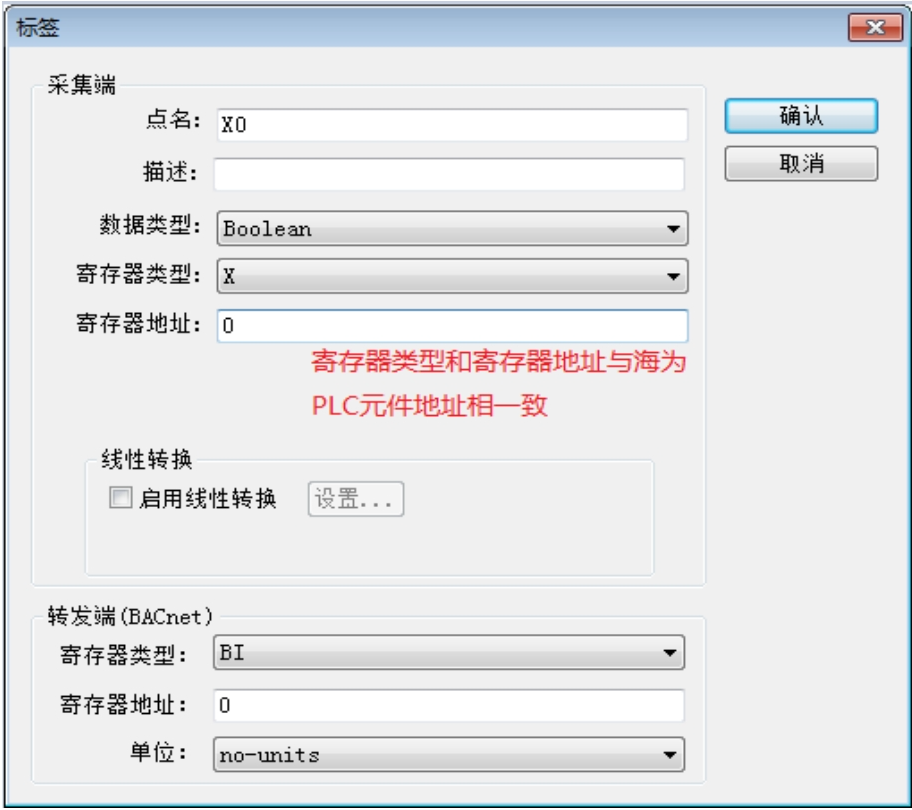

设备建立好后，选择新建标签（点），如下图，在建立点位的时候，采集端寄存器类型和数据类型可以根据海为 PLC 元件类型进行选择，寄存器地址和海为 PLC 地址一致，基地址从 0 开始。如有特殊需求时，模拟量还可以支持线性转换、取位等功能，转发端寄存器类型是指 BACnet 对象类型，主要有 AV，AI，AO，BV，BI，BO 等六种类型，寄存器地址是指 BACnet 对象地址，地址分配从 0 开始

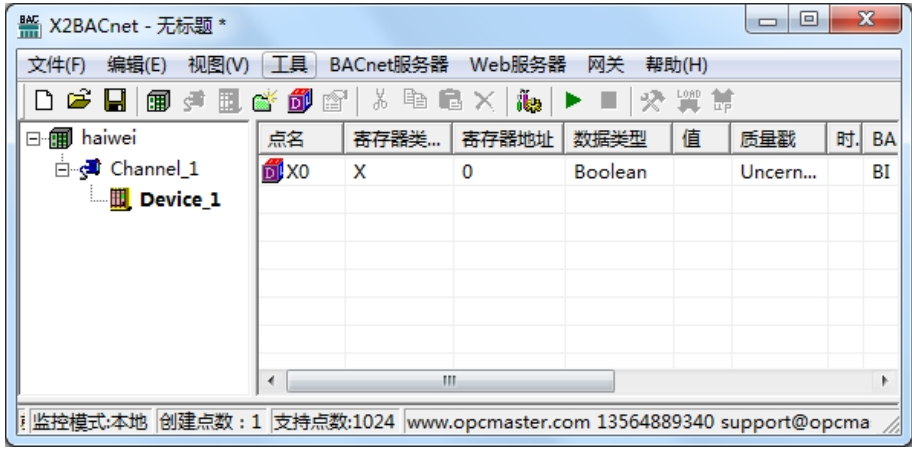

注意： 以上 Tag 属性中，转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签建立完成后如下图

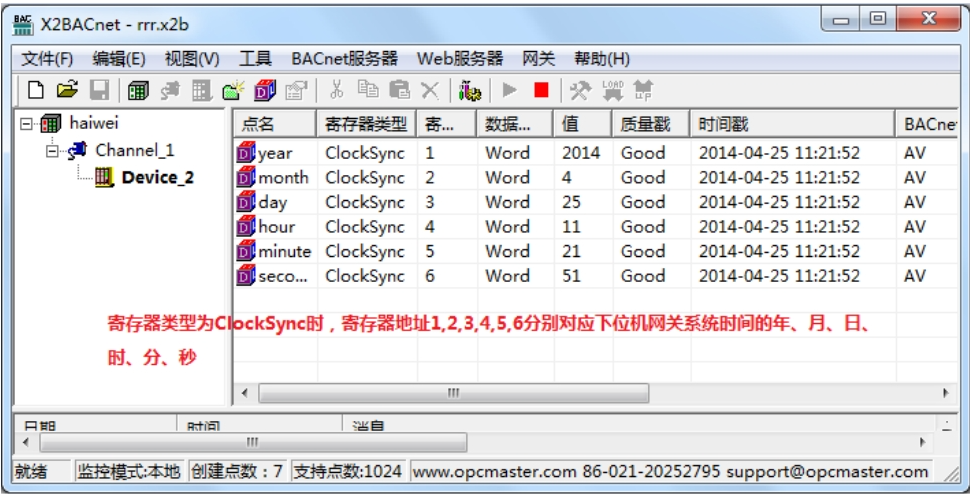

海为 PLC 同步时钟的说明：在建立点位的时候，采集端可以选择“ClockSync”寄存器类型，寄存器地址 1~6 分别对应下位机硬件网关系统时间的年、月、日、时、分、秒这样末端 PLC 设备上的时间则可以和下位机硬件网关的系统时间实现同步，如下图所示

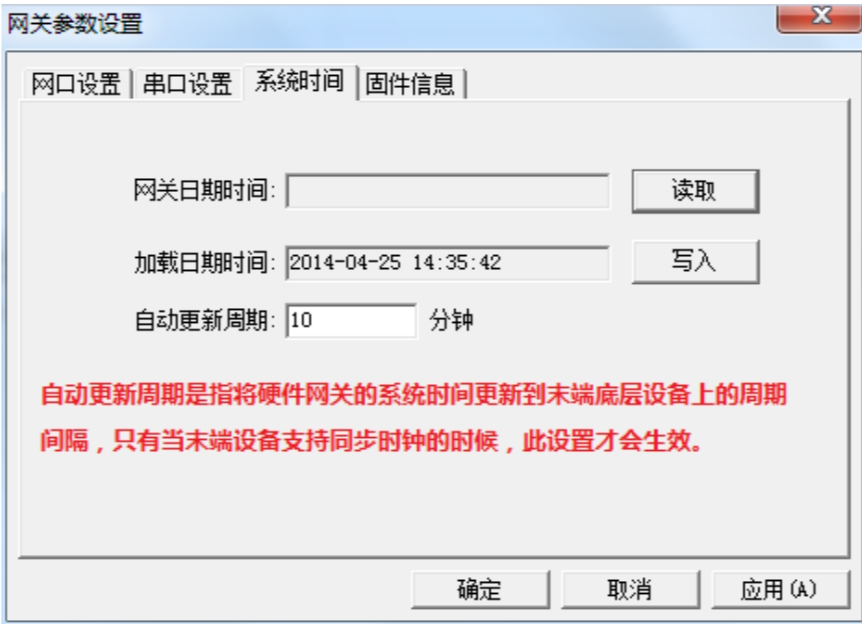

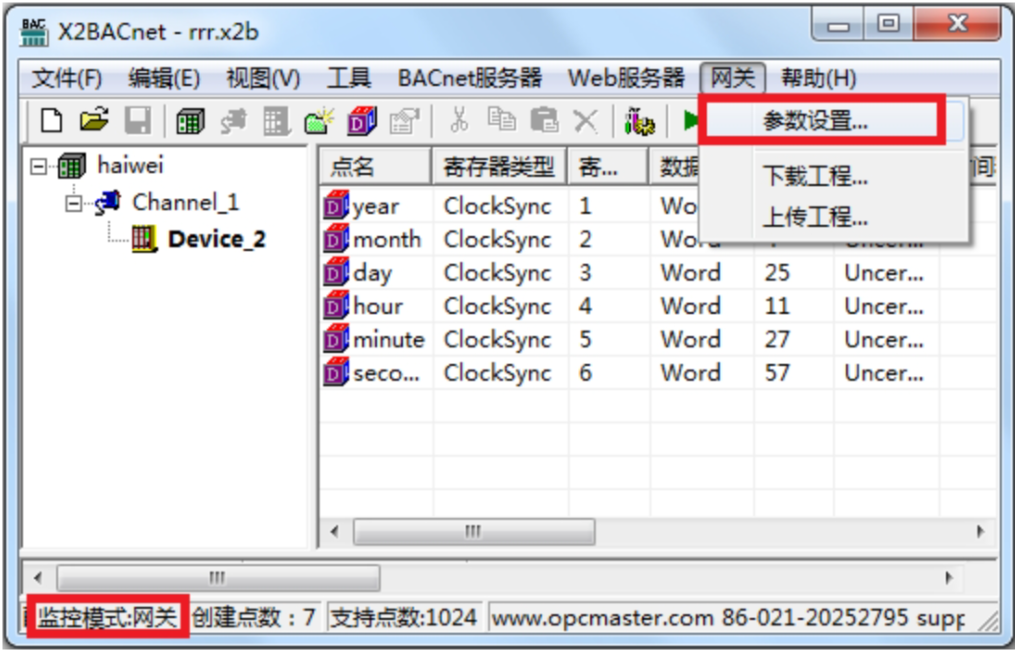

同步时钟的周期间隔可以在网关参数中设置，在“网关模式下”点击菜单栏“网关”，选择“参数设置”，如下图，在弹出来的窗口中选择“系统时间”，如下图，设置同步时钟的周期间隔，详情可以参考《X2BACnet-Ch.pdf》说明文档第三章第 10 节，用户也可以将这 6 个地址映射到 BACnet 从站寄存器地址中，这样也可以从 BACnet 客户端软件中修改下位机网关的系统时间

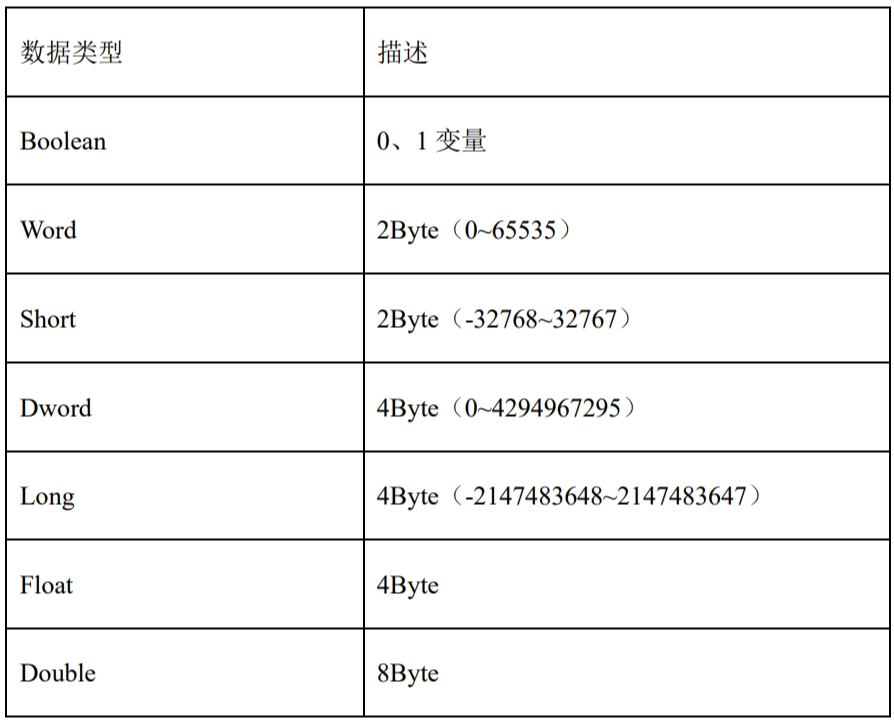

采集端支持的数据类型有：Boolean、Word、Short、Dword、Long 、Float、Double；如下表所示。
