新建驱动

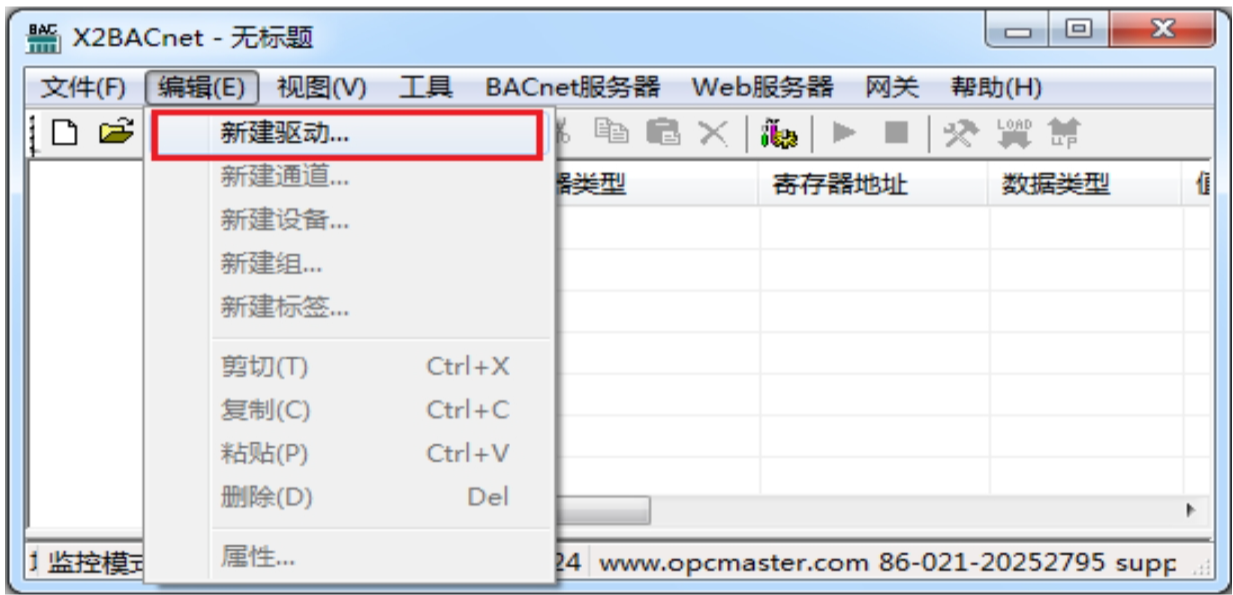

在上位机配置界面菜单栏选择“新建驱动”选项，如下图
选择新建驱动

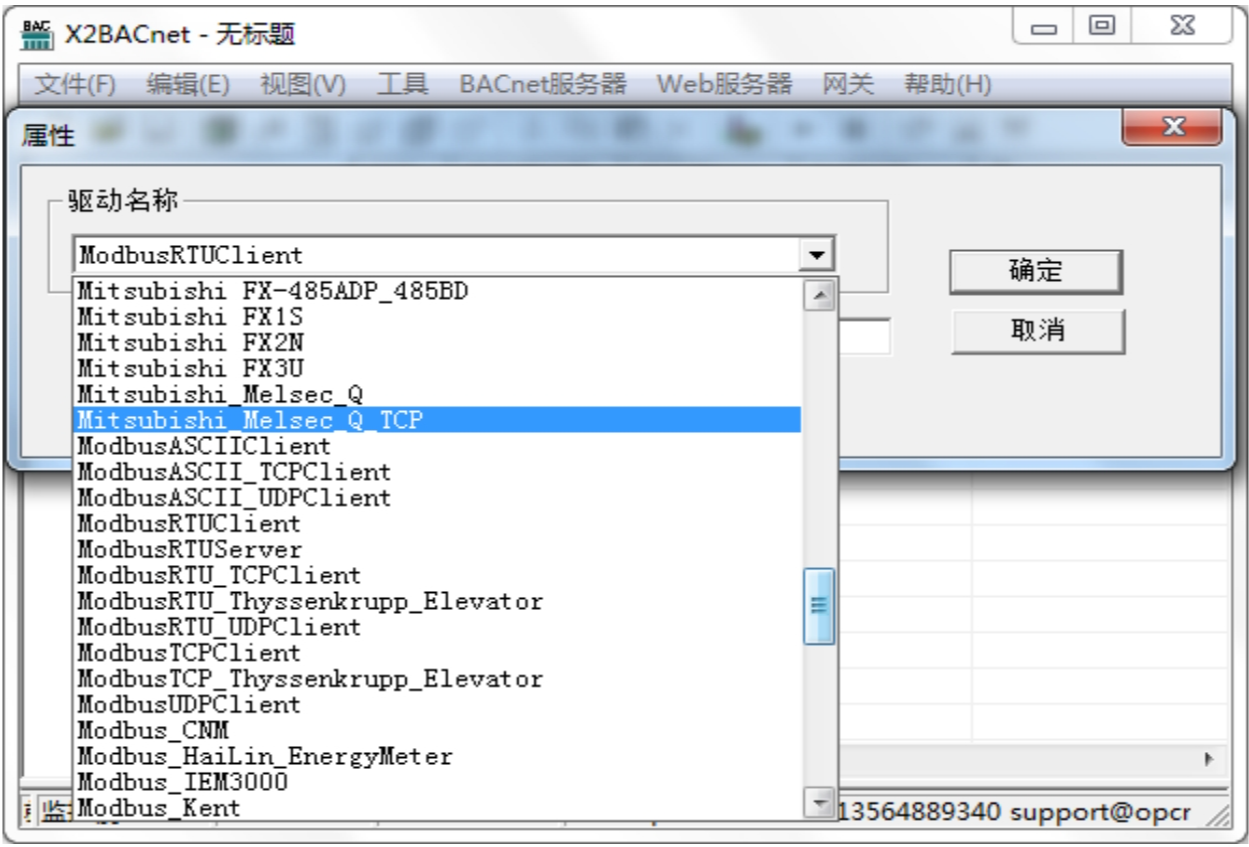

在弹出来的窗口中选择“Mitsubishi_Melsec_Q_TCP”驱动，如下图
新建通道
添加好驱动后，选择新建通道，Mitsubishi Melsec_Q_TCP 是三菱 Q 系列 PLC 以 TCP/IP方式通讯，IP 地址表示要采集的 PLC 的 IP 地址，端口号默认为 1025，如下图，注意超时时间是指请求帧的等待超时时间。
通道参数设置
新建设备

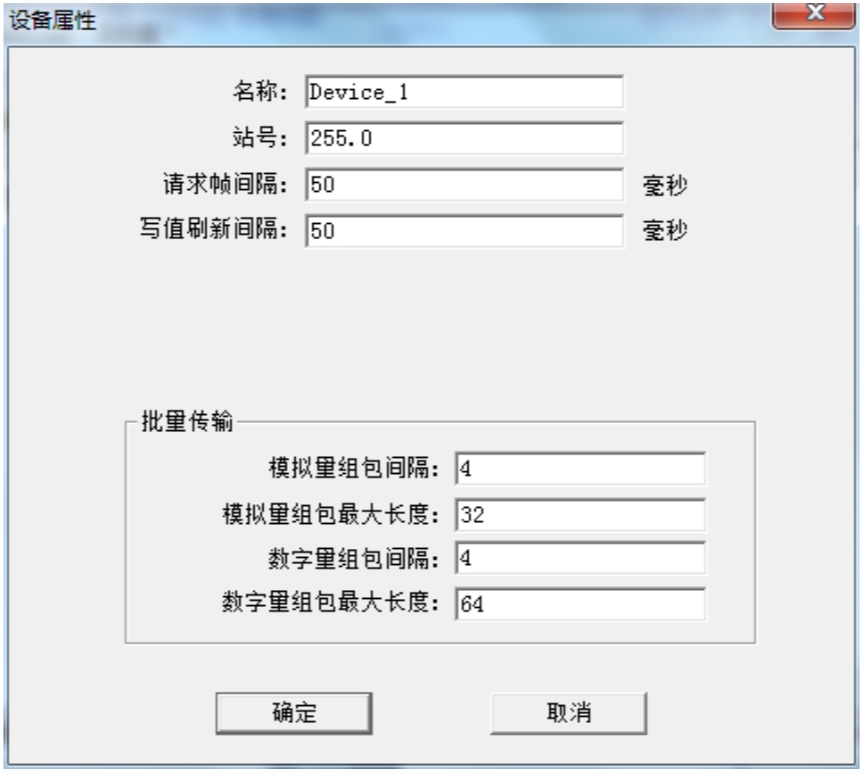

通道建立好后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站号 255.0，请求帧间隔为 50 毫秒。如果设备不支持组包，可将组包参数设置为 0 即可，如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
注意站号为 M.N 形式，M 固定为 255，后面小数点 N 表示网络号，默认为 0。
设备参数设置
新建标签

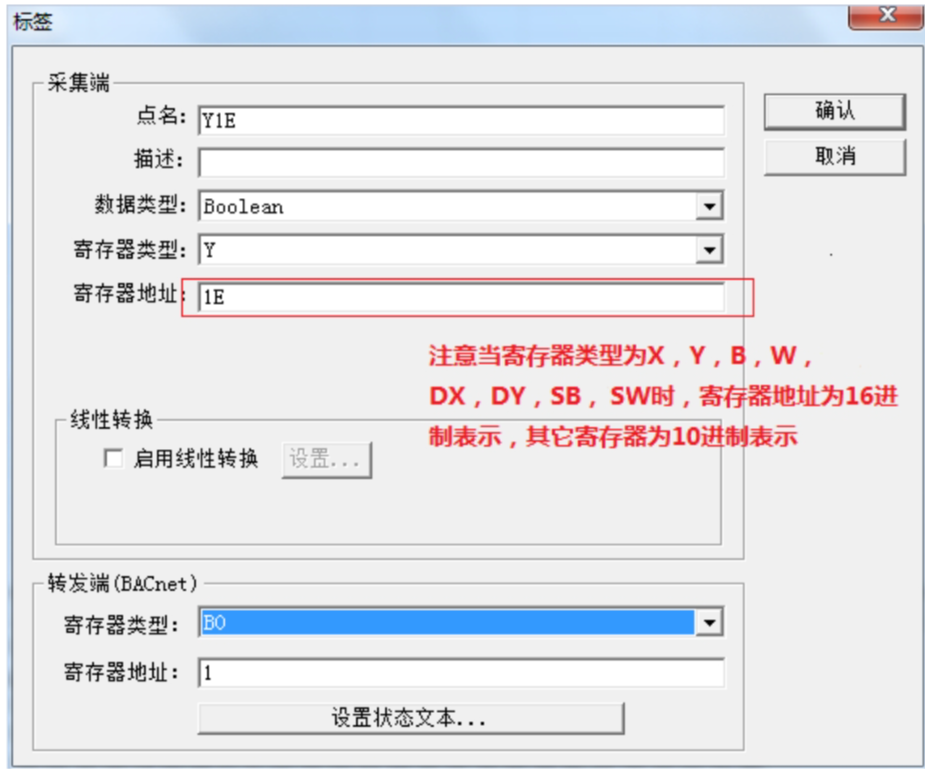

设备新建好后，选择添加标签（点），也可以通过新建组对标签进行分类管理标签参数可根据设备实际情况进行设置，如下图。设置标签参数的时候，注意采集端BACnet 寄存器基地址是从 0 开始的。
标签参数设置
注意： 以上 Tag 属性中，转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立完成如下图

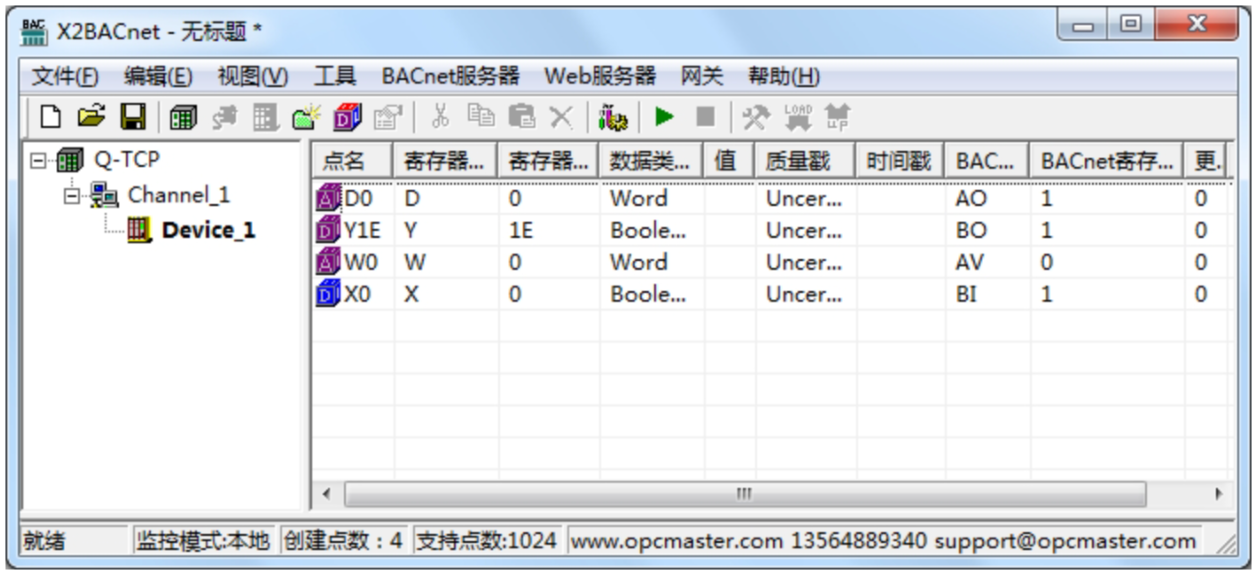

添加标签完成
注意，三菱 Q 系列 PLC 在使用 CPU 以太网卡通讯时，需在 GX Developer 中设置以下参数：首先在 PLC 参数设置里点击“内置以太网板”设置，勾选以下参数，如下图
GX Developer 设置一

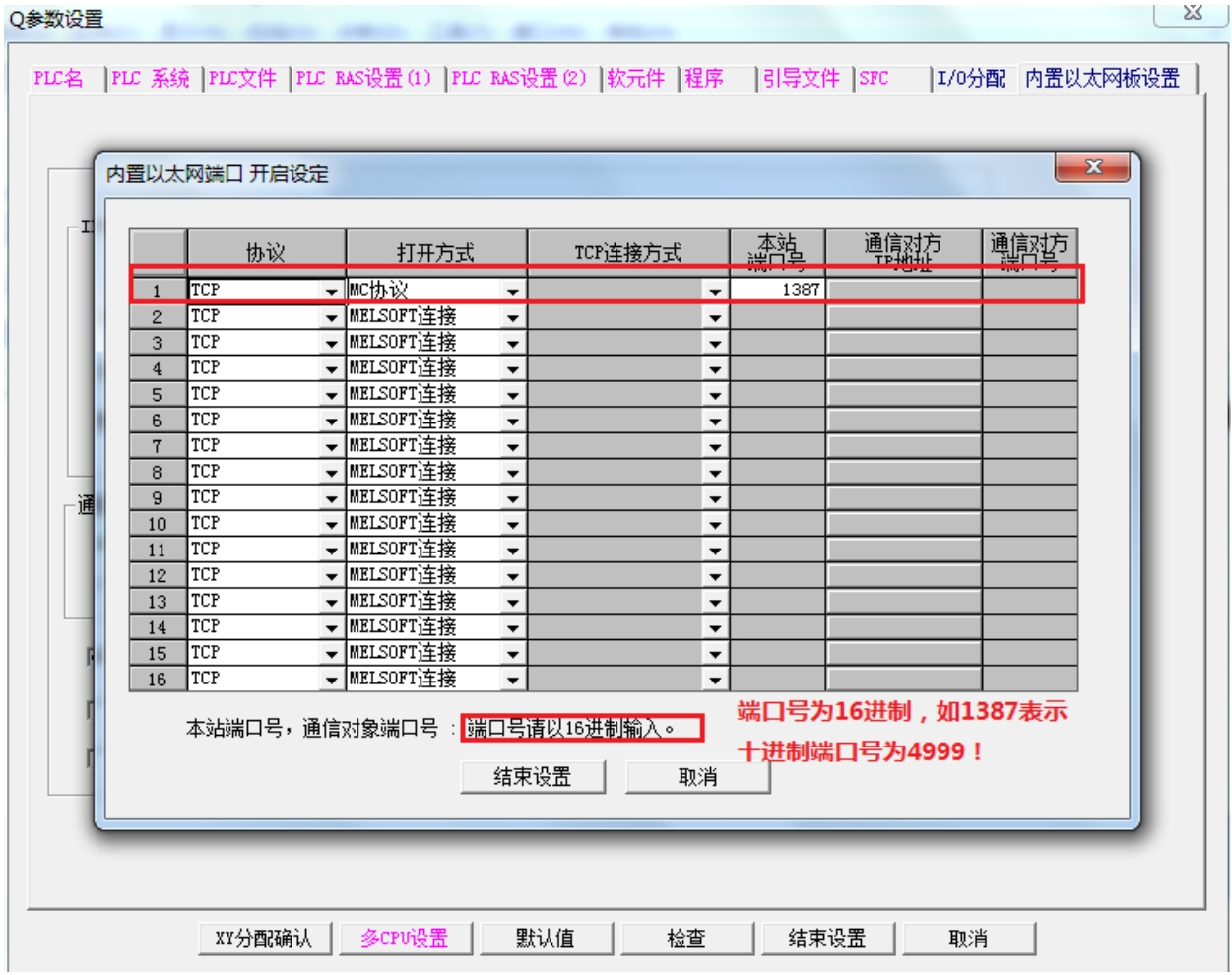

然后单击“开启设定”，按照下图设定参数
GX Developer 设置二

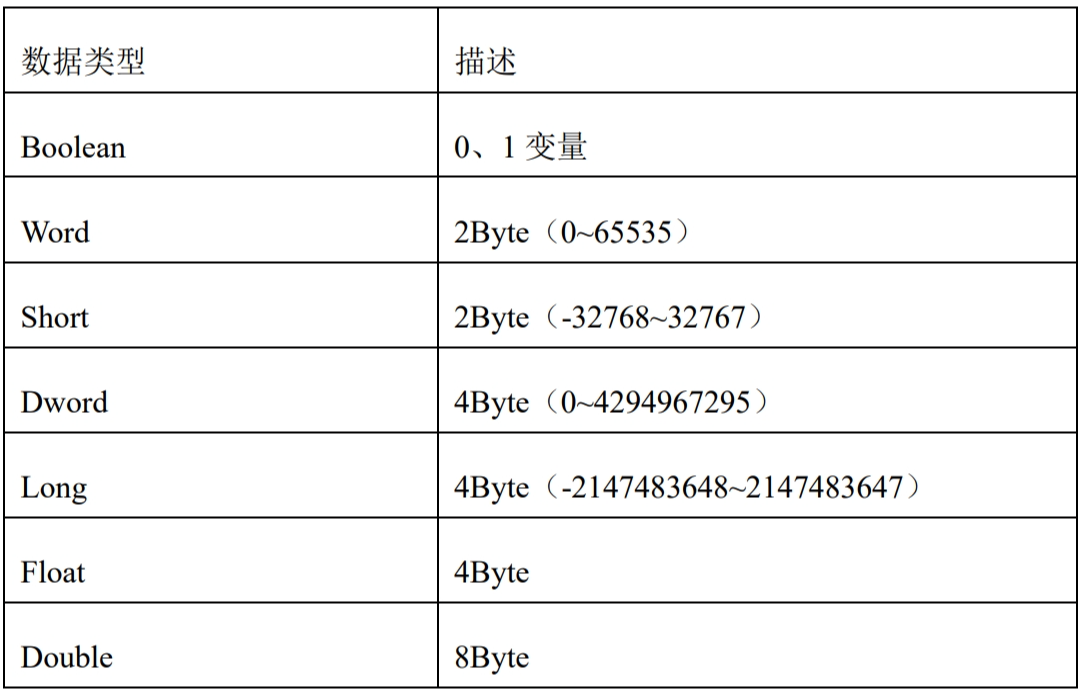

采集端支持的数据类型有：Boolean、Word、Short、Dword、Long 、Float、Double，具体描述如下表所示
采集端数据类型

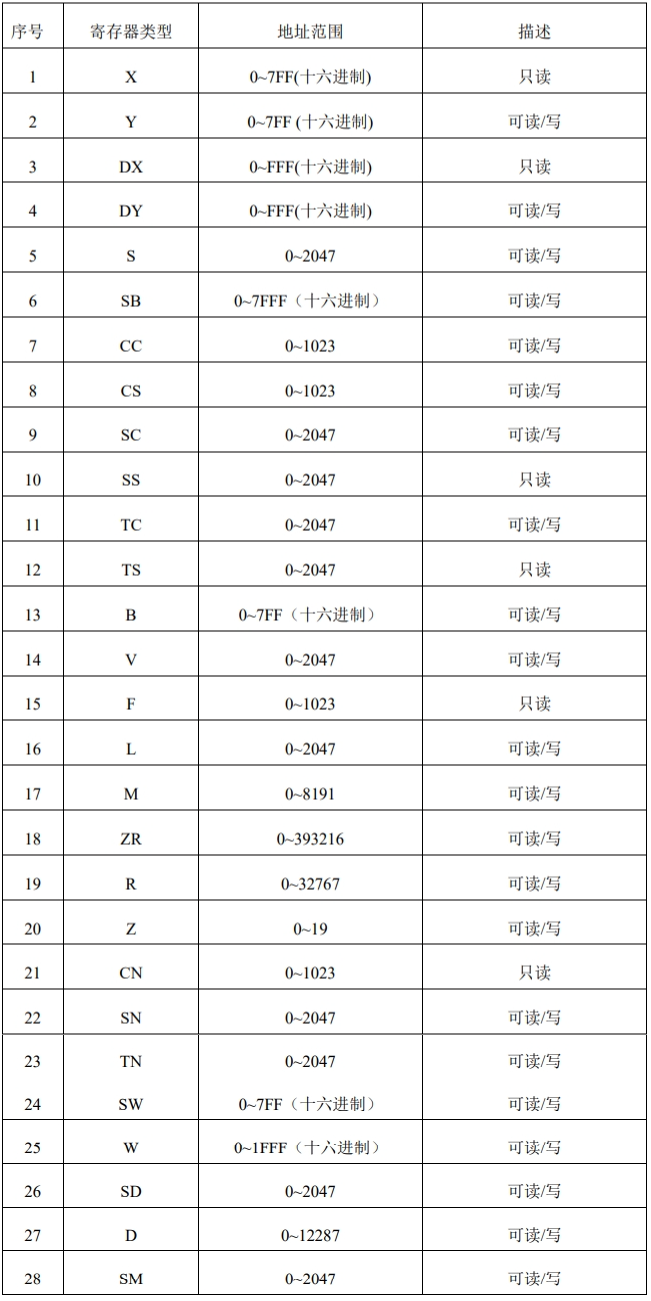

采集端支持的寄存器类型共有 28 种，具体说明如下表所示
采集端寄存器类型
