Mitsubishi FX_485ADP_485BD

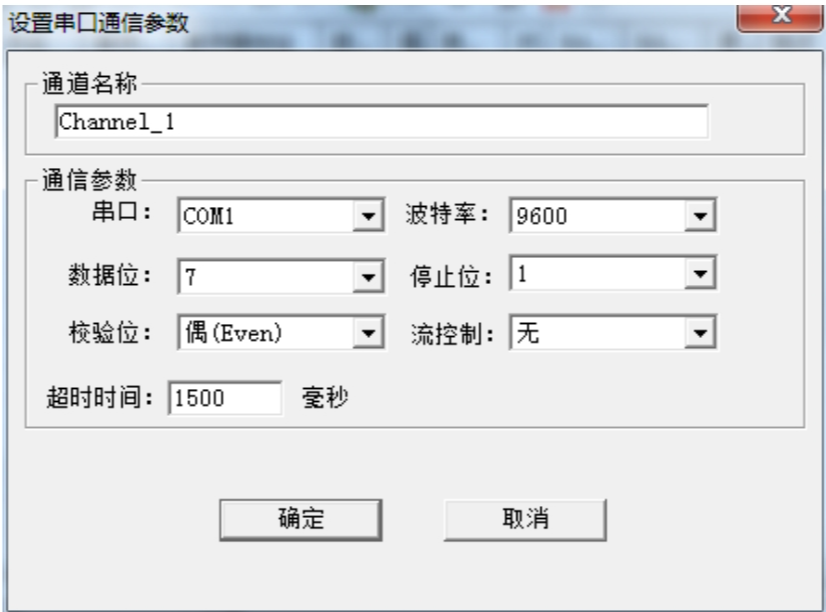

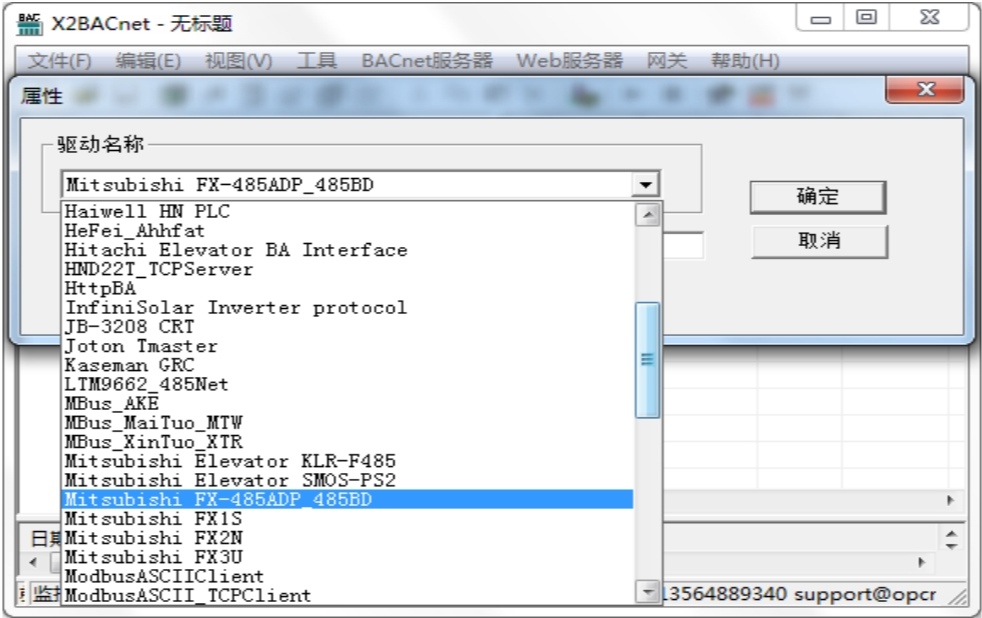

添加好驱动后，选择新建通道，Mitsubishi FX-485ADP_485BD 是三菱 FX 系列 PLC 以485 扩展卡通讯的协议，默认通道串口 1，默认通讯参数：9600bps，7 数据位，偶校验位，1 个停止位，默认超时时间 1500ms，如下图。注意超时时间是指请求帧的等待超时时间。

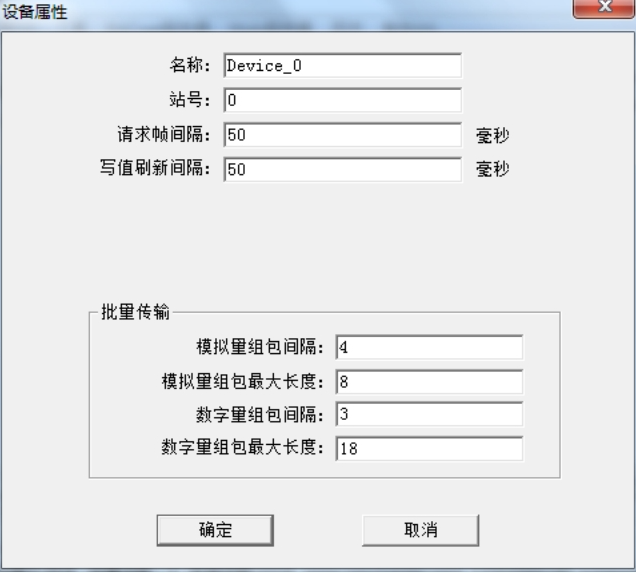

通道建立好后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站号 0，请求帧间隔为 50 毫秒(注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔 )。如果设备不支持组包，可将组包参数设置为 0 即可，如下图

设备新建好后，选择添加标签（点），也可以通过新建组对标签进行分类管理标签参数可根据设备实际情况进行设置，如下图 2-40-5。设置标签参数的时候，注意转发端BACnet 寄存器基地址是从 0 开始的。

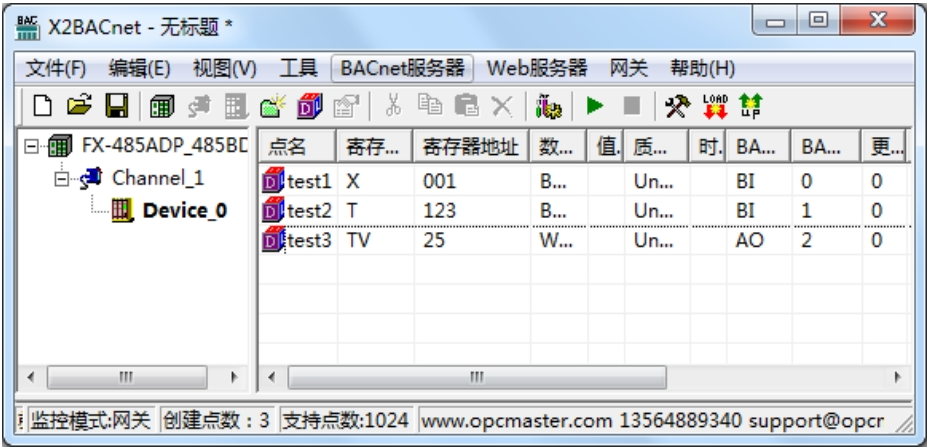

注意： 以上 Tag 属性中，转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立完成后如下图

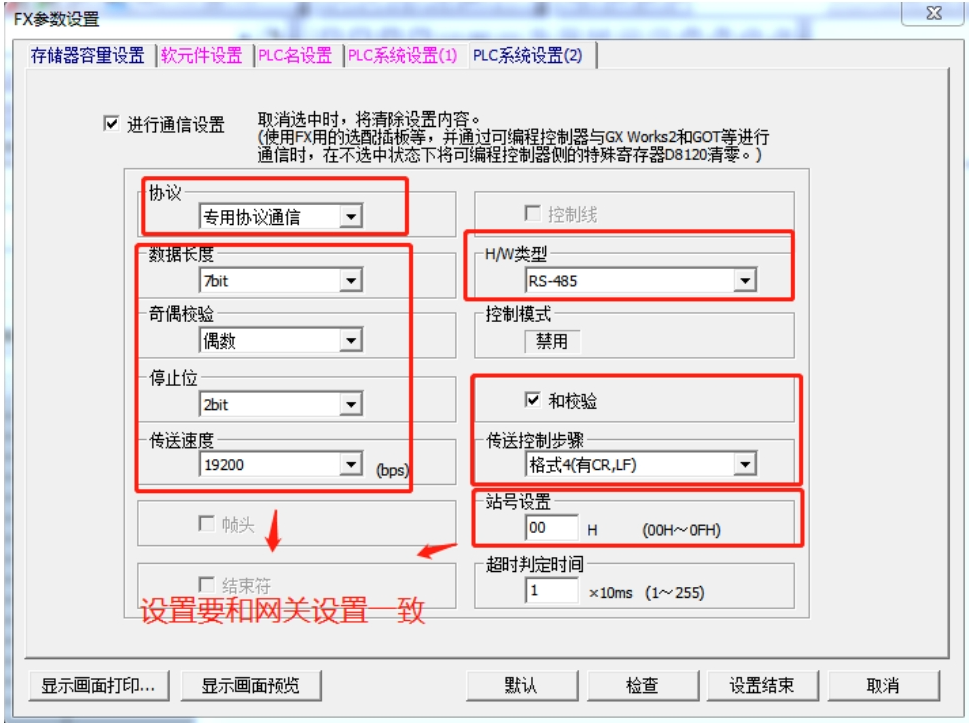

注意，三菱 FX 系列 PLC 在使用 485 扩展卡通讯时，需在 GX Developer 中设置以下参数：当使用 FX1S，FX2N 系列 PLC 通讯扩展卡时，协议为专用协议通道，H/W 类型视扩展卡类型选择（RS232 或 RS485），设置完成后要断电重启才有效。如下图

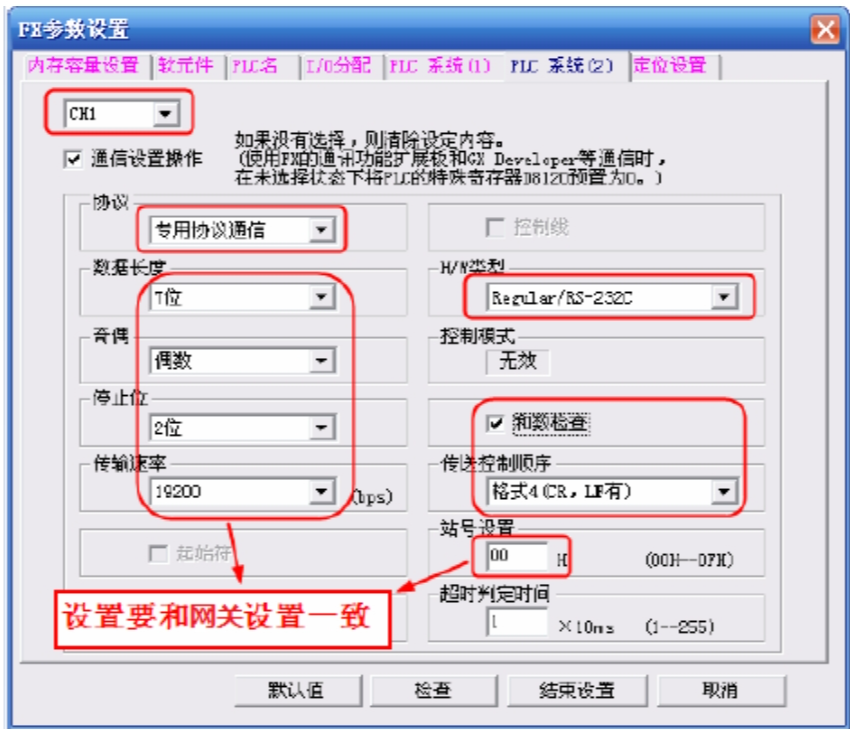

当使用 FX3U 系列 PLC 通讯扩展卡时，要选择“CH1”通道，协议为专用协议通道，H/W 类型视扩展卡类型选择（RS232 或 RS485），如下图。（设置完成后要断电重启才有效）

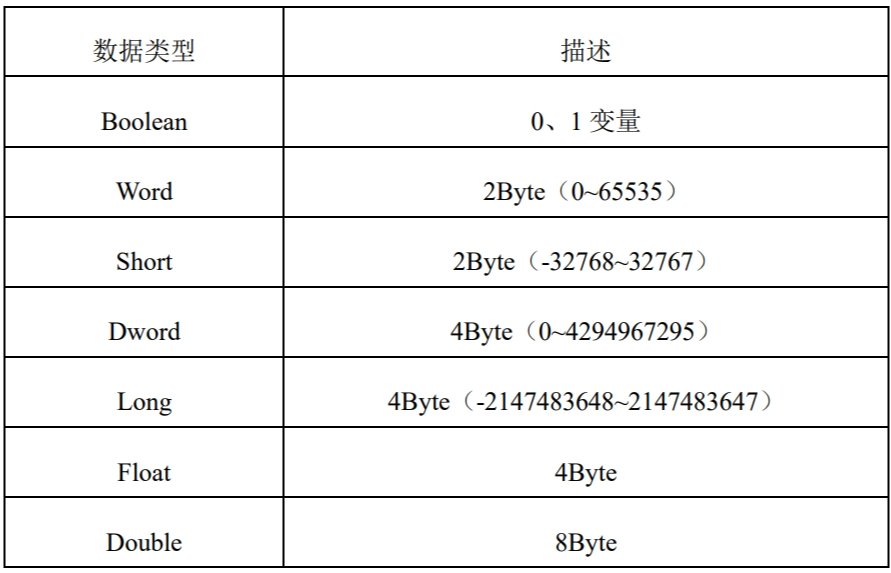

采集端支持的数据类型有：Boolean、Word、Short、Dword、Long 、Float、Double，具体描述如表所示

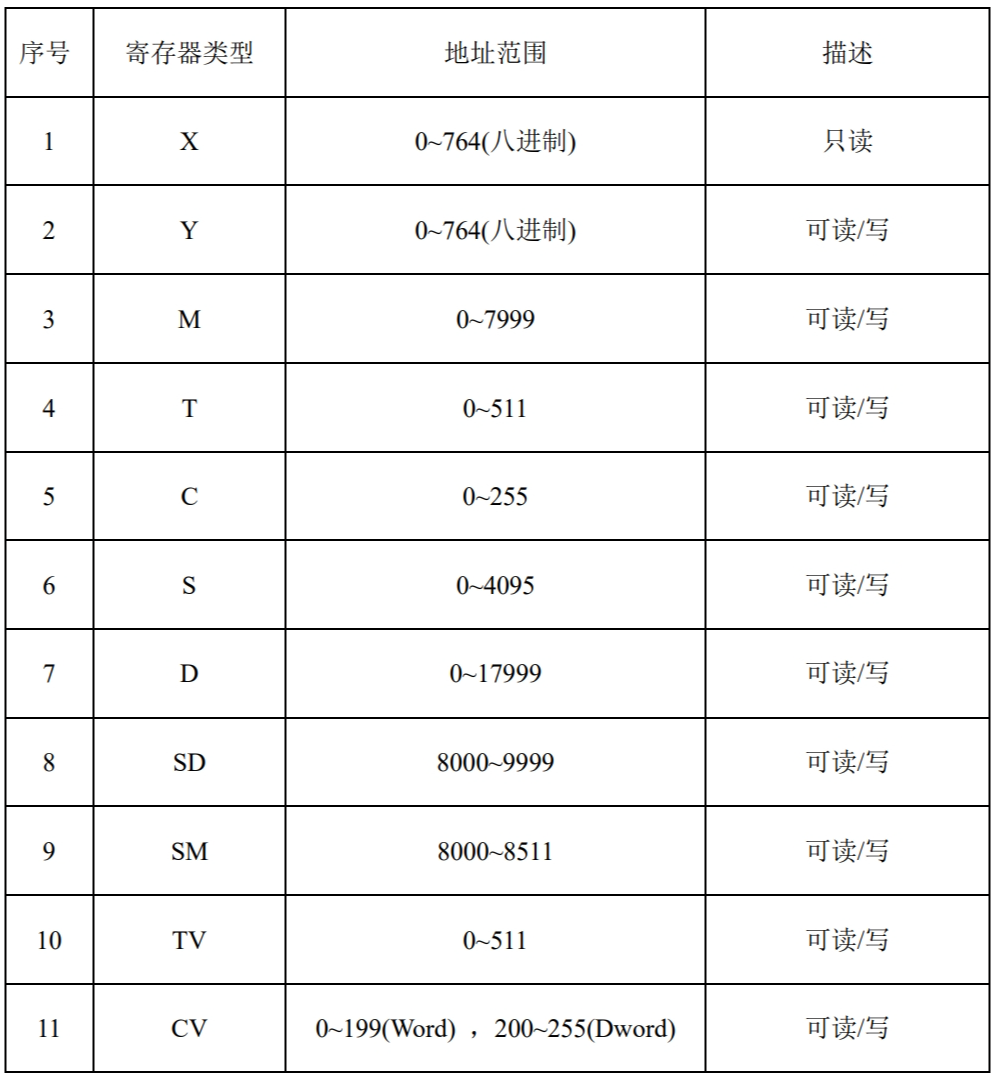

采集端支持的寄存器类型共有 11 种(注意 X 和 Y 的元件号地址为八进制，其它的为十进制数)，具体描述如下表所示。
