Siemens_MicroMaster430

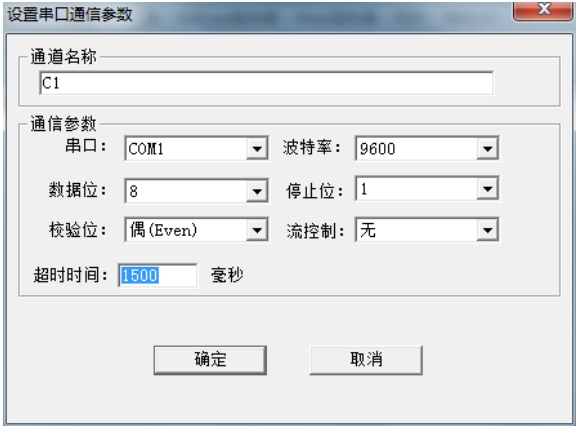

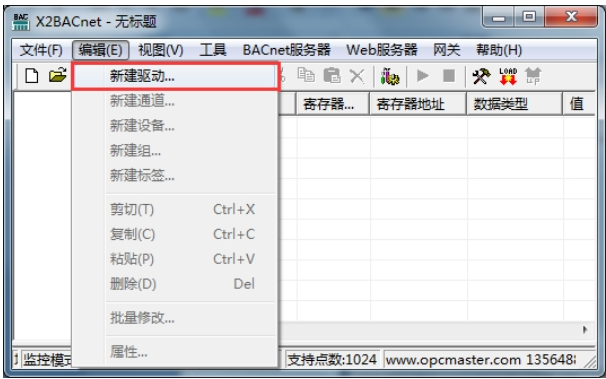

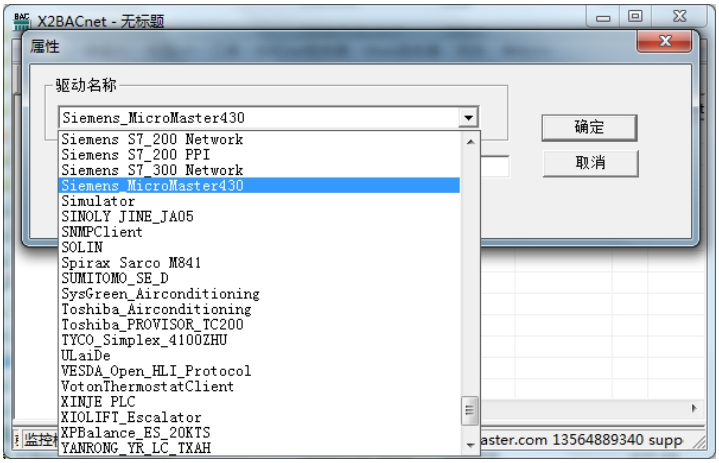

添加好驱动后，选择新建通道, Siemens_MicroMaster430 西门子 MM430 变频器 USS 协议通讯接口，以串口方式通信，以 RS485 方式通讯，默认串口 1，默认传输波特率 9600bps，数据格式为 8 数据位，1 停止位，偶校验。默认超时时间为 1500ms。如下图

通道建立好后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备站号默认为 0，此参数为设备通讯地址，范围 0~31。其他参数默认，请求帧间隔为下一帧和上一帧间隔的时间。

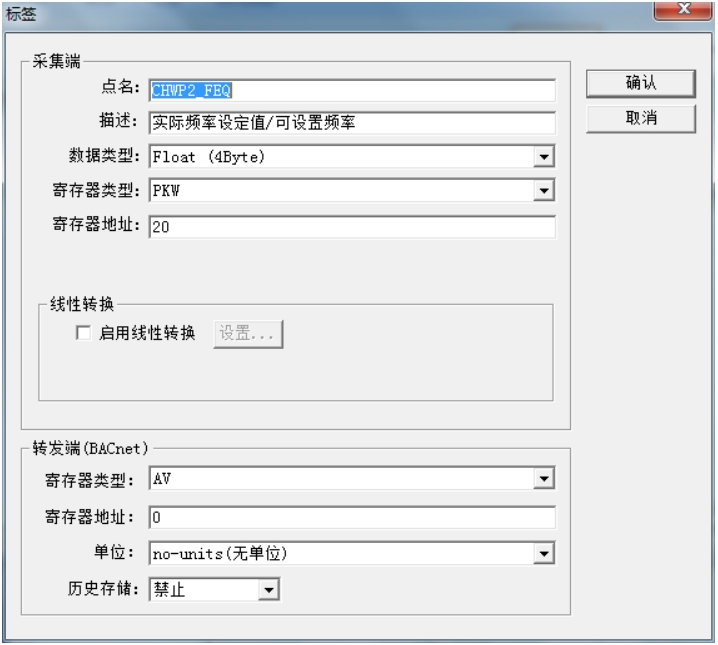

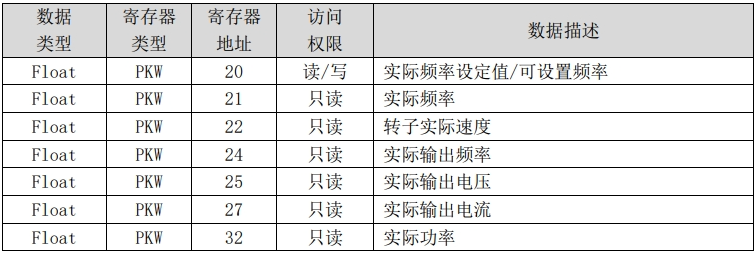

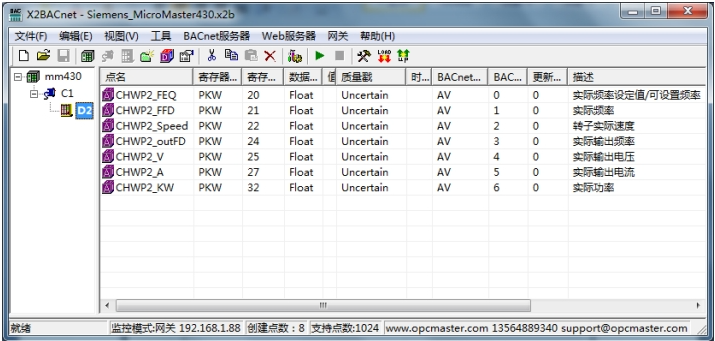

在建立点位的时候，寄存器类型为 PKW，寄存器地址范围，通过查阅西门子 MM430通讯手册，该系列变频器地址范围为 0~3999 开始，但是此次我们用到其中主要参数为 20、21、22、24、25、27、32。详细解释请看以下列表。如下图：

注意：通讯之前需对 MM430 变频器做如下设置：

P0700 设置为 2：不使用 USS 控制设备启停、即现场启停；

P1000 设置为 5：使用 USS 控制频率（调速）、远程通讯控制频率；

P2011：USS 通讯站地址；

P2012 设置为 2：PZD 长度；

P2013 设置为 4：PKW 长度；

P2000 默认为 50HZ：基准频率；

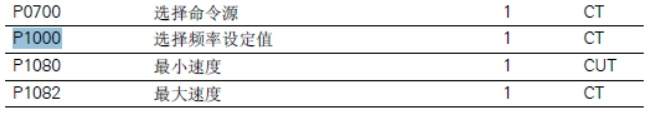

注：如需其他参数，也可根据 MM430 官方通讯文档（以下为此文档部分截图），填入对应的参数号，即可读取，例如需要读 P1000 的值，寄存器地址填入 1000，即可读到MM430 选择频率设定值；
