注意：适用于所有 OMRON PLC 串口通讯（不支持 W 寄存器）
新建驱动

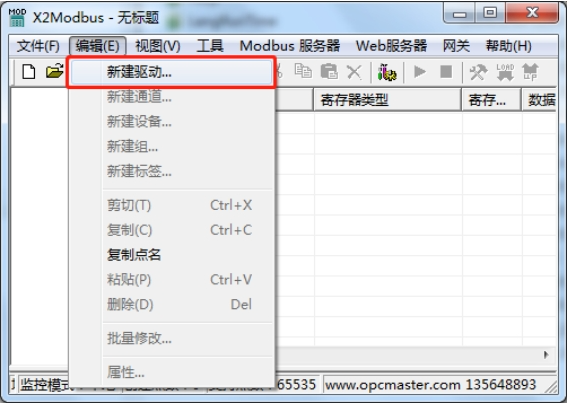

在上位机配置界面菜单栏选择“新建驱动”选项，如下图
选择新建驱动

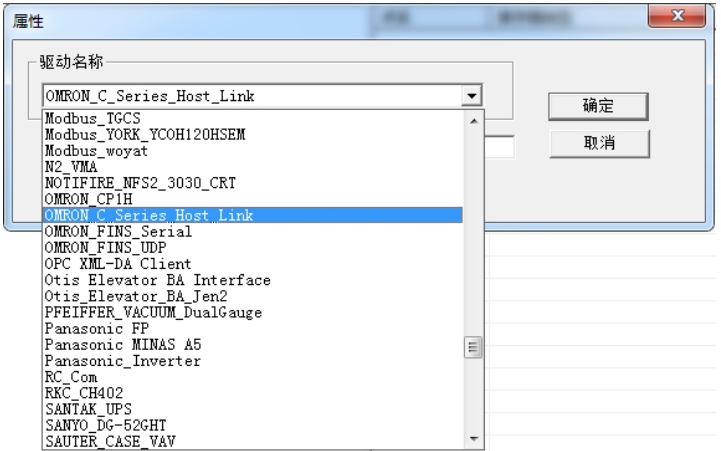

在弹出来的窗口中选择“OMRON_C_Series_Host_Link”，如下图
选择驱动
新建通道

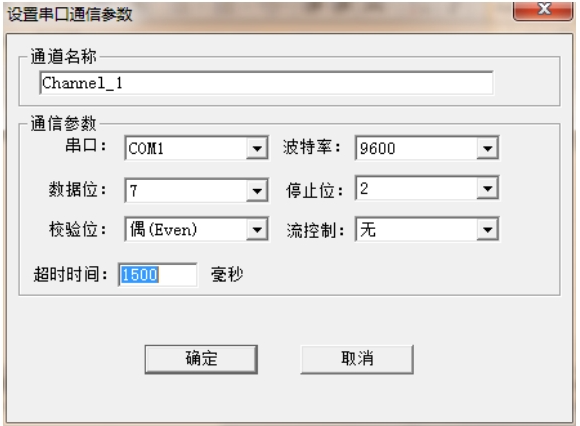

添加好驱动后，选择新建通道，欧姆龙 OMRON_C_Series_Host_Link 是以串口方式通讯，默认通道串口 1，默认通讯参数：9600bps，7 数据位，偶校验位，2 个停止位，默认超时时间 1500ms，如下图 2-275-3。注意超时时间是指请求帧的等待超时时间。
通道参数设置
新建设备

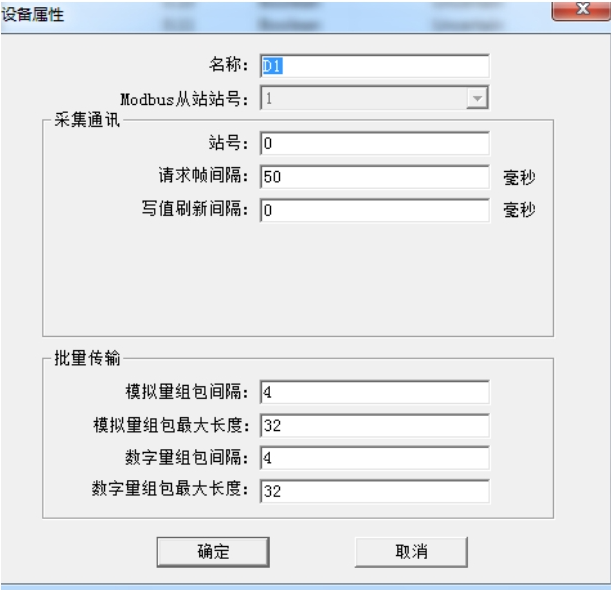

通道建立好后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站号为 0（此参数无效），请求帧间隔默认为 50 毫秒，若设备响应慢，可以将请求帧设置长一点，如下图 2-275-4。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。
设备参数设置
新建标签

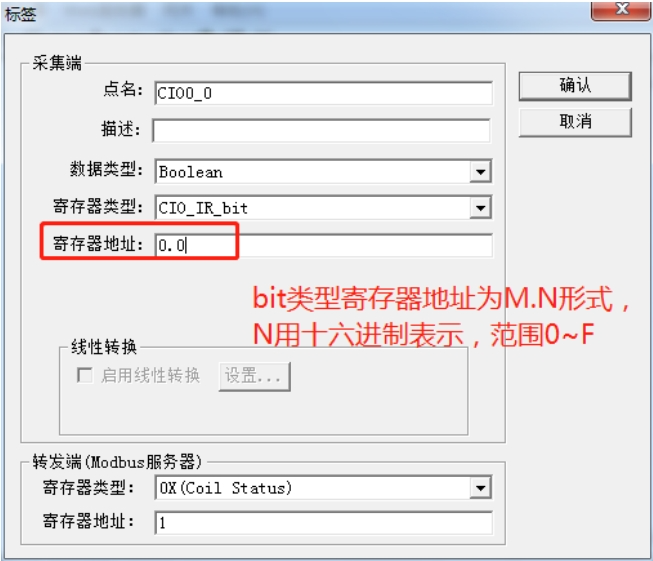

设备建立好后，选择新建标签（点），如下图 2-275-5，在建立点位的时候，采集端寄存器类型和数据类型可以根据欧姆龙 PLC 元件类型进行选择，寄存器地址和欧姆龙 PLC地址一致。如有特殊需求时，模拟量还可以支持线性转换、取位等功能。
标签参数设置
注意，该驱动有多种寄存器类型，当选择不同的寄存器类型时，配置的寄存器地址有所不同

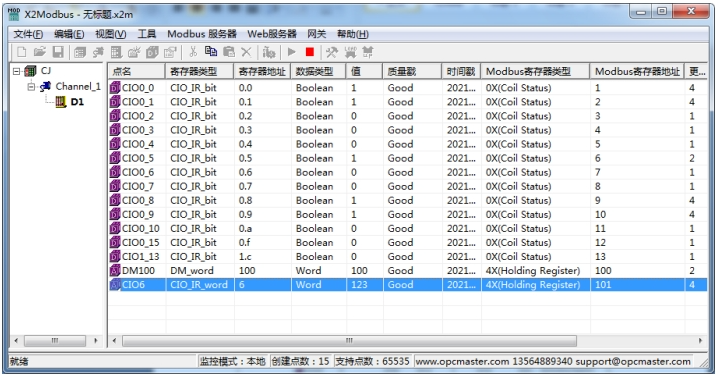

标签添加完
注意 CJ/CS 系列 PLC 可支持 RS232，RS485 方式通讯，其中 RS485 方式是通过 CJ1W_SCU扩展卡出来，如下图
RS485 方式

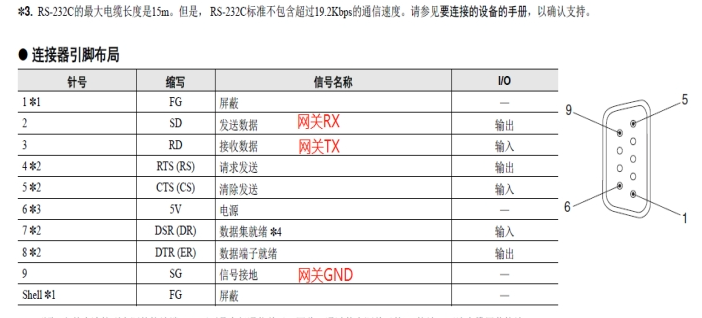

注意 485 接线 ，扩展卡上的 RDA- RDB+或者 SDA-SDB+任一组都可以，RDB+（SDB+）是 485 正极，接网关 COM 口 A，RDA-（SDB-）是 485 负极，接网关 COM 口 B。 RS232 方式，需要将 CPU 自带或者 CJ1W_SCU22 的 DB9 帧口的 2,3,9 管脚接入网关的RX，TX，GND 接线柱，如下图
RS232 方式

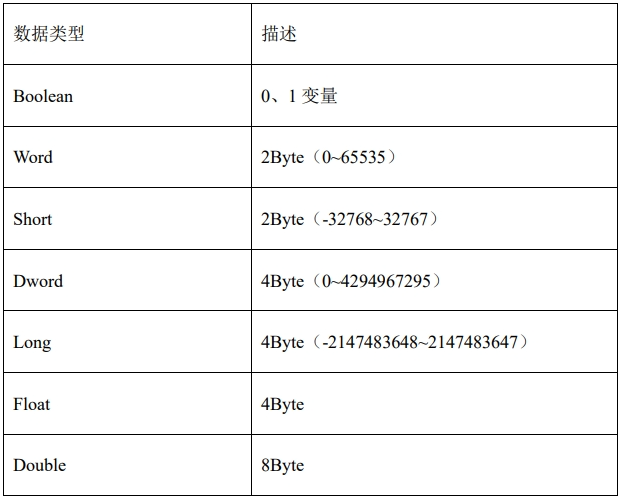

采集端支持的数据类型有：Boolean、Word、Short、Dword、Long 、Float、Double，具体描述如表
采集端数据类型

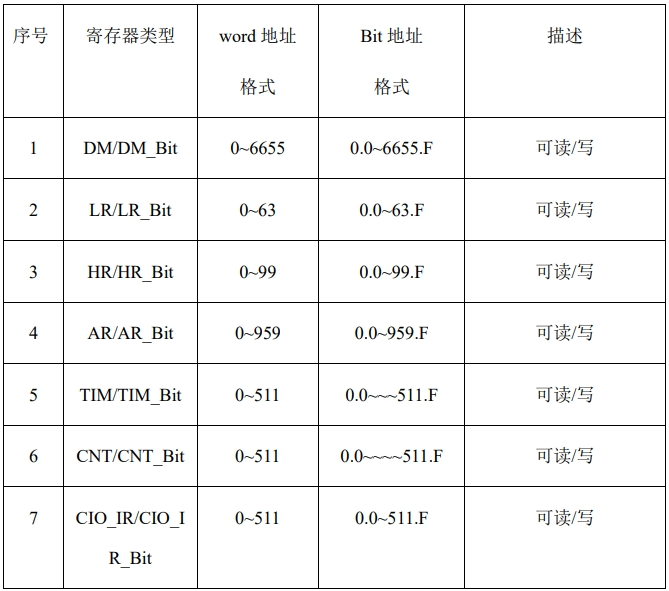

采集端支持的寄存器类型共有 14 种，其中 Word 型地址为常用类型，数据类型可选Word，short，Dword，Long，Flaot 等数据类型，Bit 型地址为布尔量，数据类型选择 Boolean类型，描述部分带 Boolean 的表示当前类型为布尔量，数据类型选择 Boolean，具体描述如表
采集端寄存器类型
