新建驱动

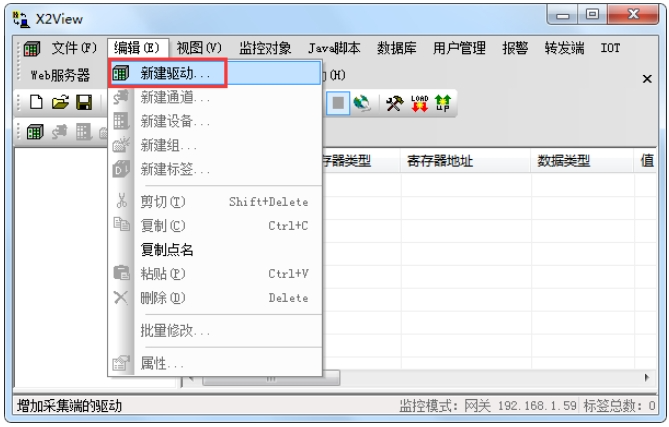

在上位机配置界面菜单栏选择“新建驱动”选项，如下图
选择新建驱动

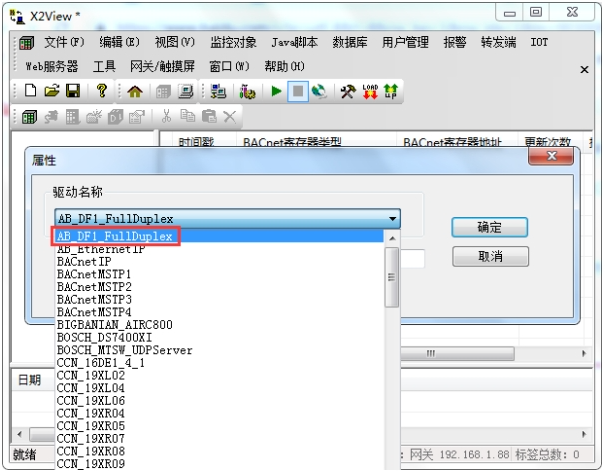

在弹出来的窗口中选择“AB_DF1_FullDuplex”，如下图
新建通道

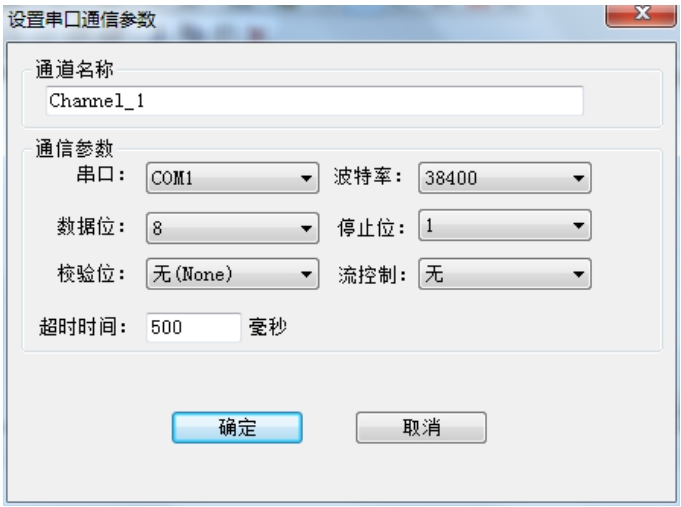

添加好驱动后，选择新建通道, AB_DF1_FullDuplex 以串口方式通信，串口地址为当前网关串口接线的 COM 口，波特率默认 38400，数据位 8 位，停止位 1，校验位无，流控制无（串口的通讯参数可根据 PLC 的串口通讯定义进行设置）。默认超时时间为 500ms。如下图
通道参数设置
新建设备

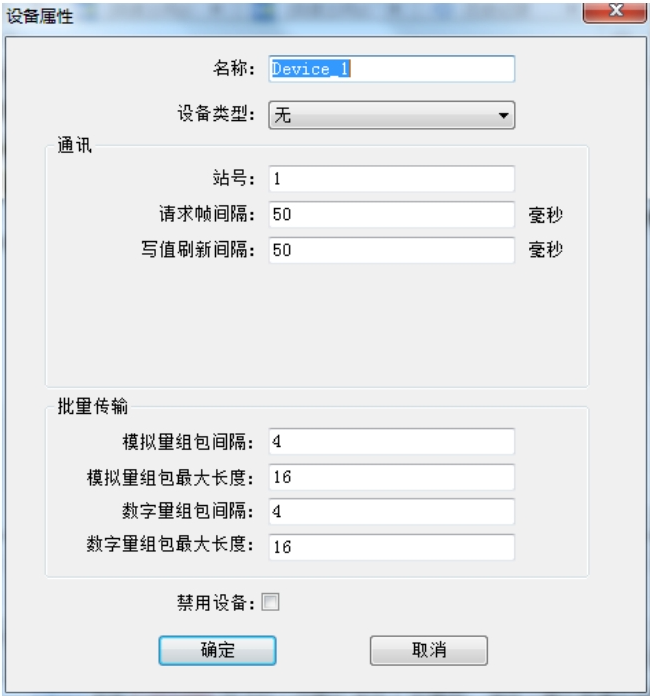

通道建立好后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备站号为PLC 串口通讯设定的设备地址。其他参数默认，请求帧间隔为下一帧和上一帧间隔的时间，如下图
设备参数设置
新建标签

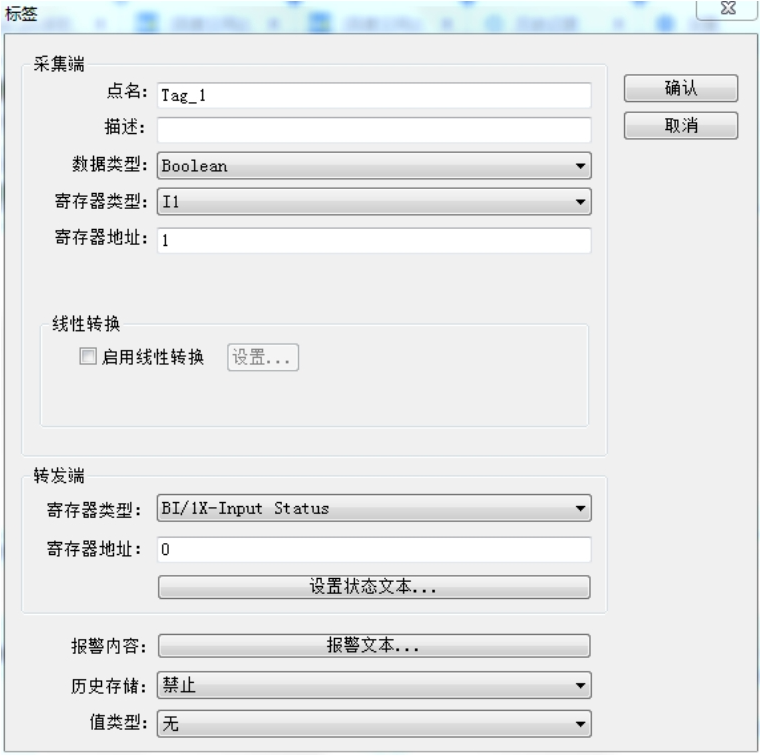

在建立点位的时候，寄存器类型为 I1，寄存器地址为 1。数据类型为 Boolean，配置如下图
标签参数设置

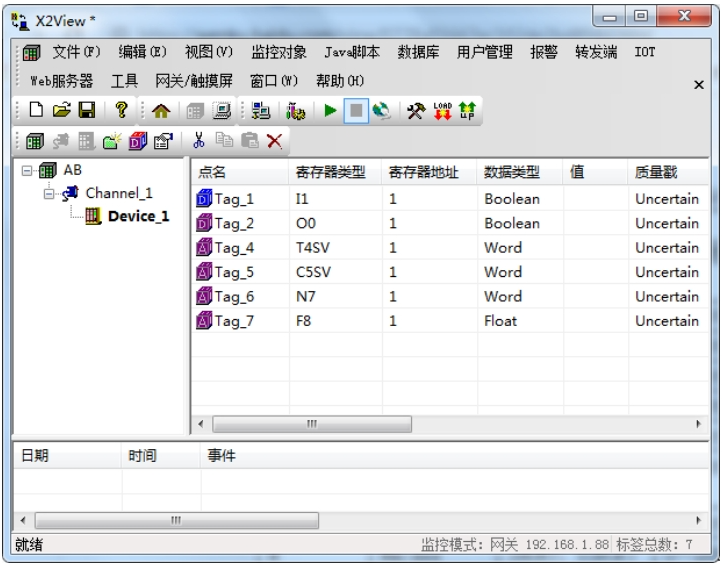

标签添加完成。如下图
标签添加完成

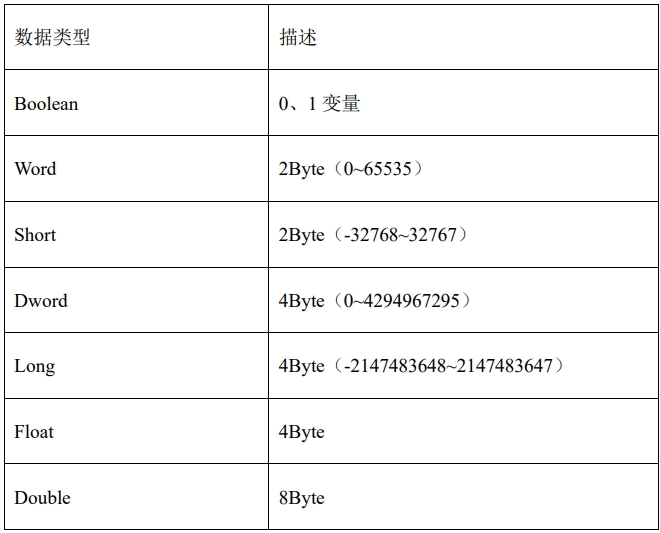

采集端支持的数据类型，具体描述如下表所示
采集端数据类型

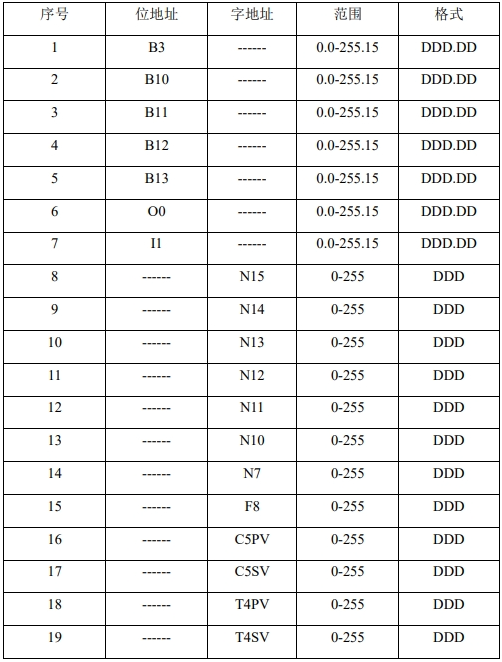

采集端支持的寄存器类型具体说明如表 2-199-2 所示。具体每个点含义，可参考该驱动的范例工程文件
采集端寄存器类型
