新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

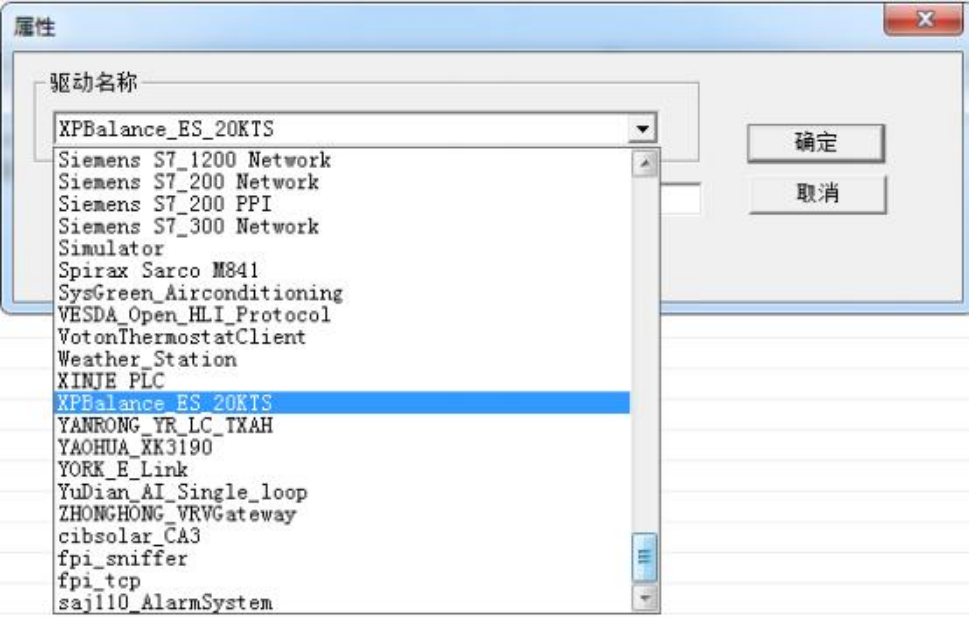

在弹出来的窗口中选择“XPBalance_ES_20KTS”,如下图
- 新建通道

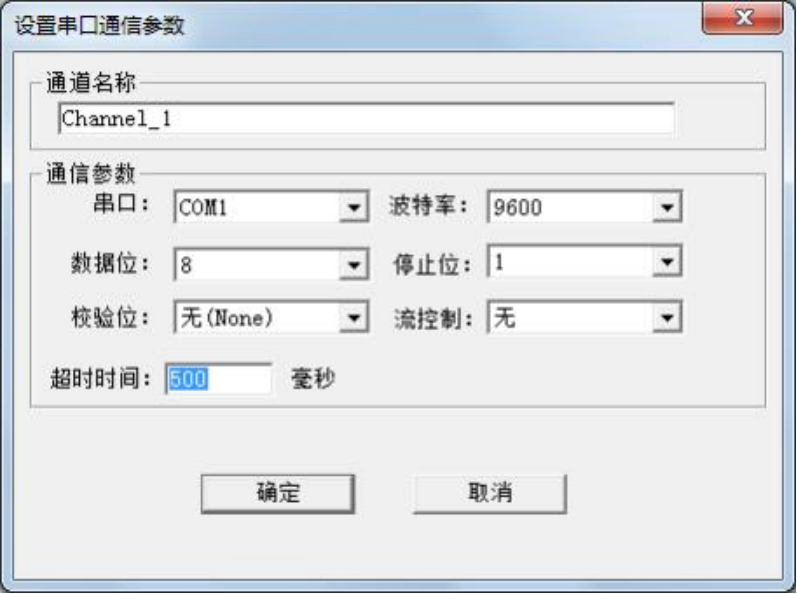

添加好驱动后, 选择新建通道, XPBalance_ES_20KTS 作为串口通讯方式, 默认通道 串口 1,默认通讯参数: 9600bps ,8,无校验位,1 个停止位, 默认超时时间 1500ms,如 下图 。注意超时时间是指请求帧的等待超时时间。
新建设备

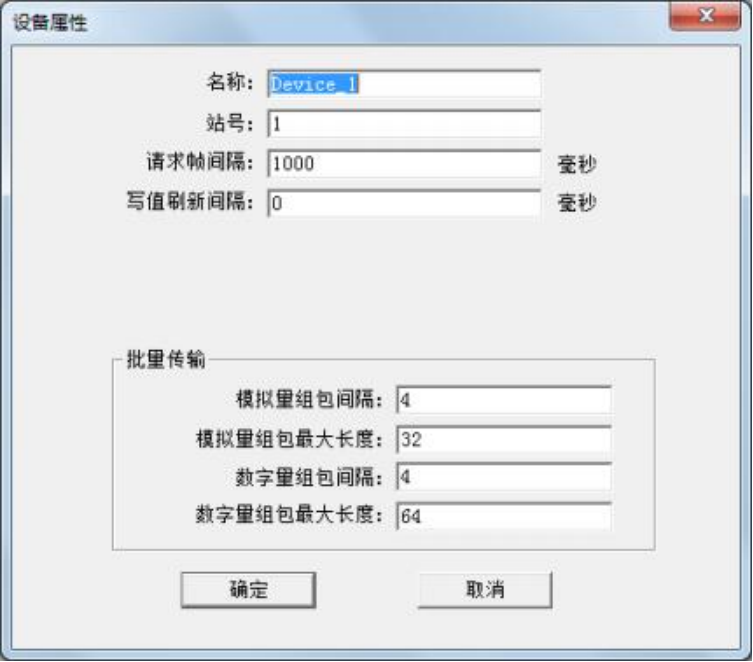

通道建立好后, 选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认站 号 1,请求帧间隔为 50 毫秒。如果设备不支持组包,可将组包参数设置为 0 即可, 如下 图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔
新建标签

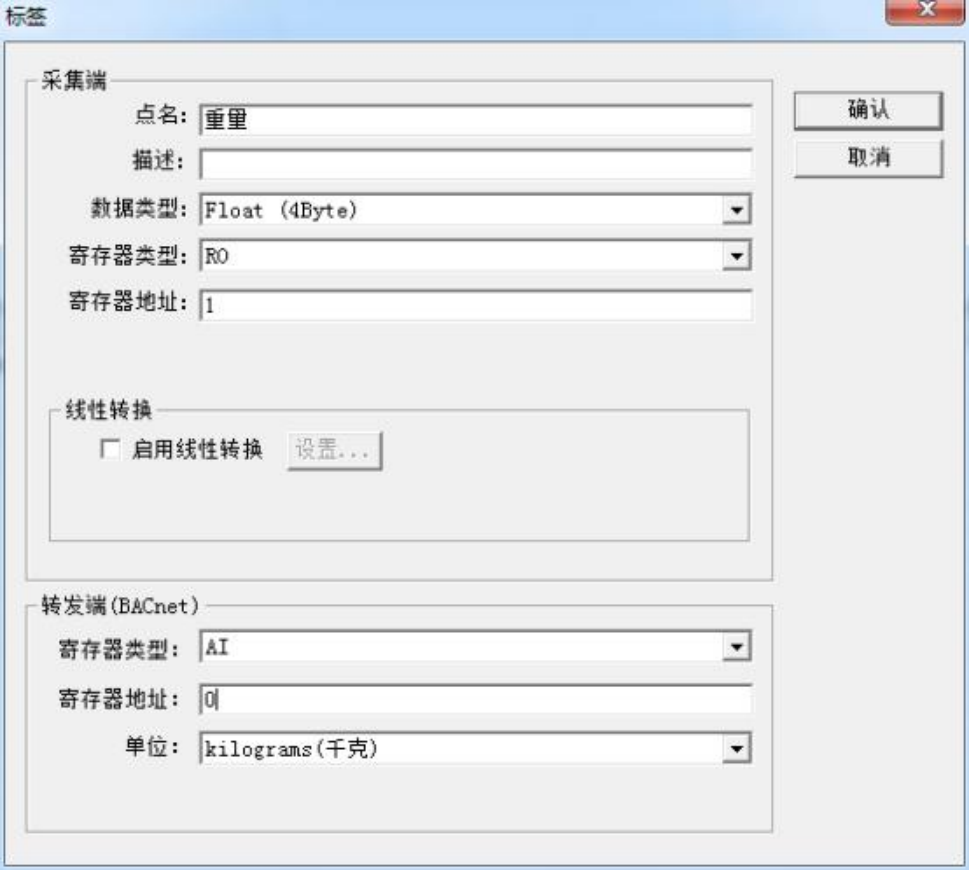

设备新建好后, 选择添加标签(点) 。由于湘平称会主动发送重量数据,所以不需要关心 寄存器地址,任意给一个即可, 如下图

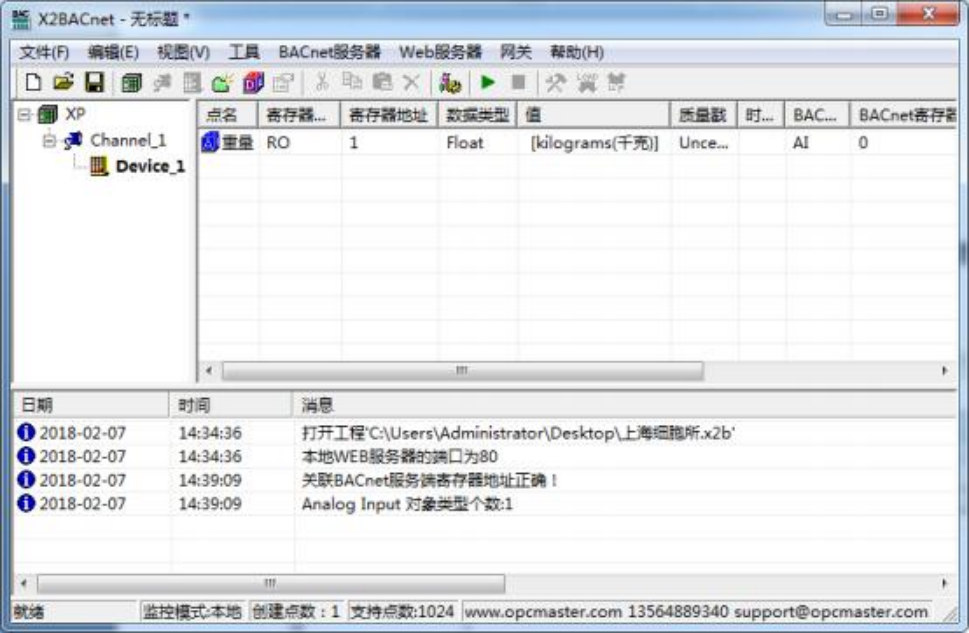

标签建立完成后如下图
