WXRL_SLC (无锡瑞利散粮称协议)

新建驱动

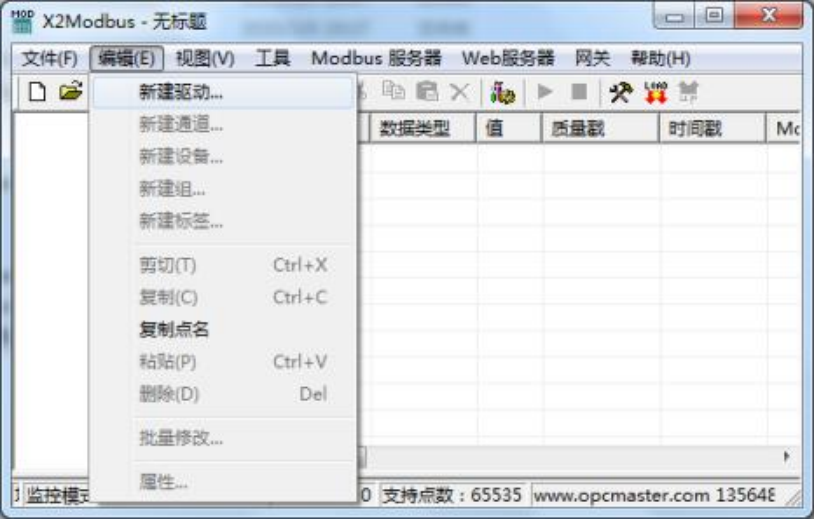

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图
在弹出来的窗口中选择“WXRL_SLC”,如下图

新建通道

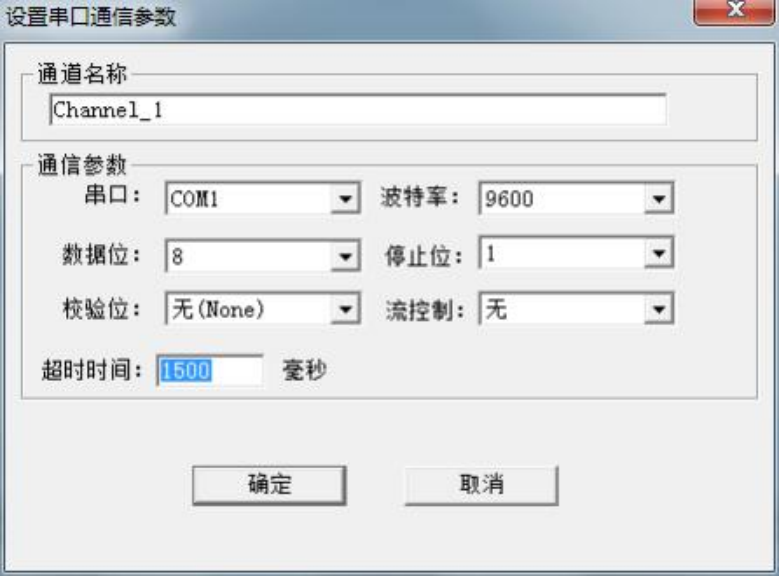

添加好驱动后,选择新建通道, WXRL_SLC 是无锡瑞利散粮称协议,以串口方式通信, 以 RS-485 方式通讯,默认串口 1,默认传输波特率 9600bps,数据格式为 8 数据位, 1 停 止位,无校验。默认超时时间为 1500ms,在配置时,如果设备响应比较慢,超时时间尽量 设置长一点,如下图

新建设备

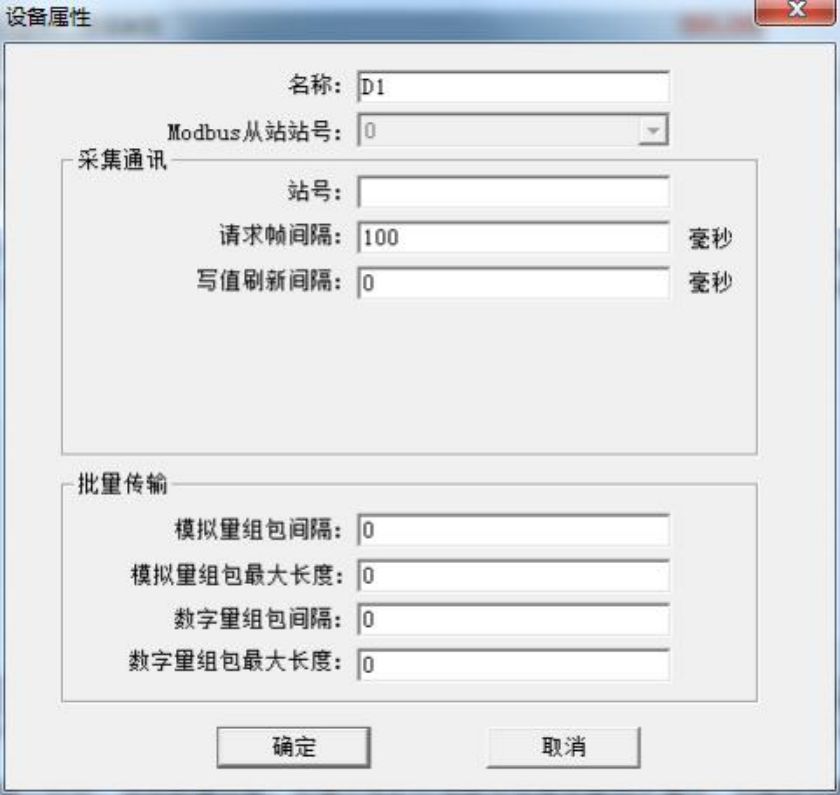

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备站号默 认为空,不生效,可忽略。其他参数默认,无需修改。读取该设备只需要接收报文即可。

 新建标签

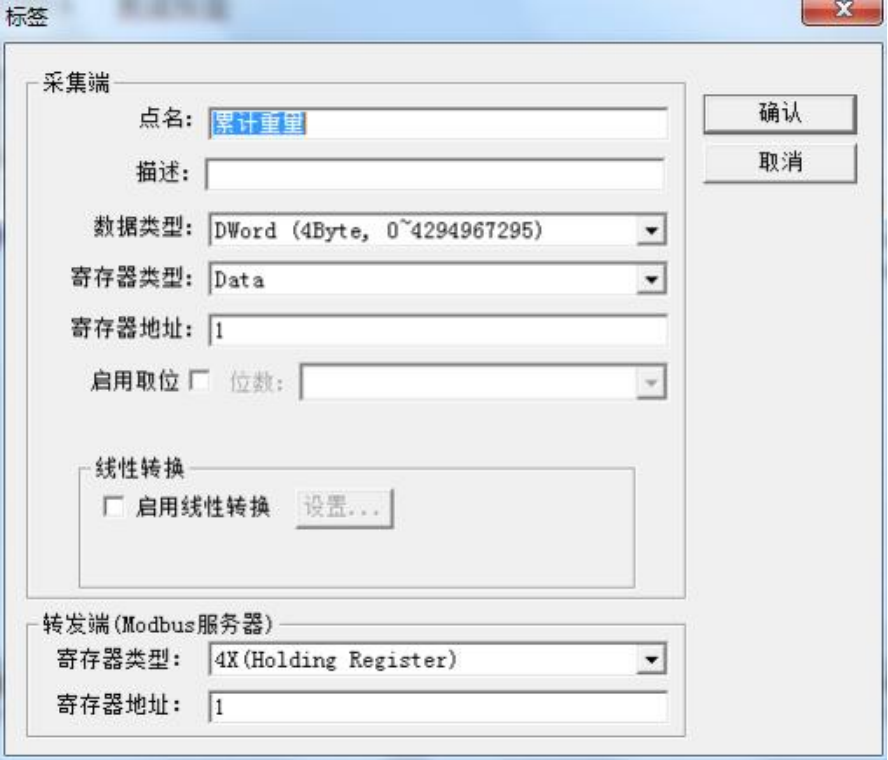

在建立点位的时候, 寄存器类型只有一个 Data,数据类型选择 Float,寄存器地址为 1 和 2,如图

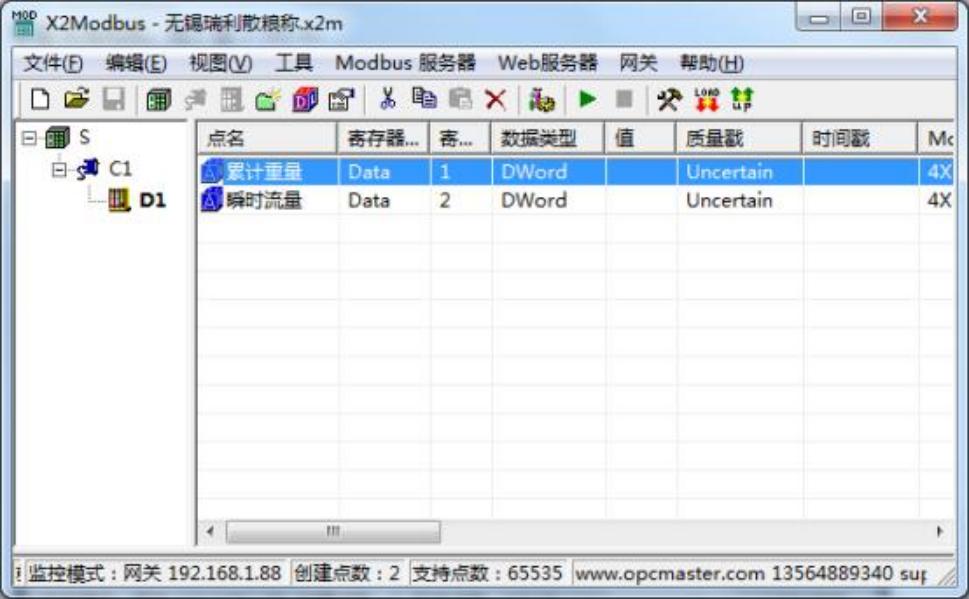

标签添加完成, 如下图
电梯的监控点表信息如表
