YAOHUA_XK3190_A9 (耀华 XK3190-A9/C8+/C8+D)

新建驱动

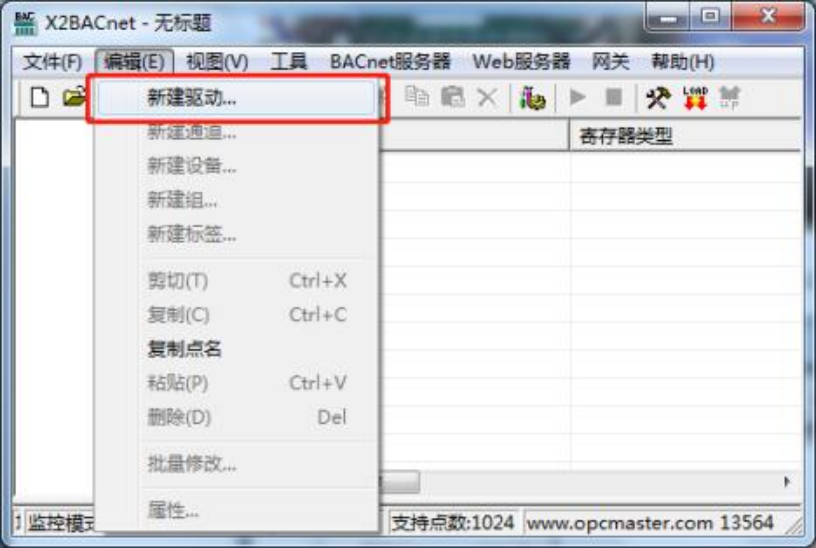

在上位机配置界面菜单栏选择“新建驱动”选项,如下图

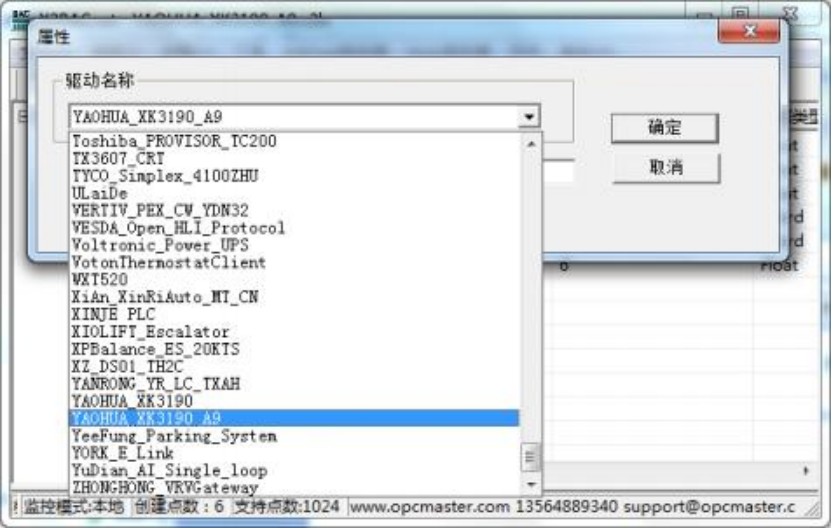

在弹出来的窗口中选择“YAOHUA_XK3190_A9”, 如下图

新建通道

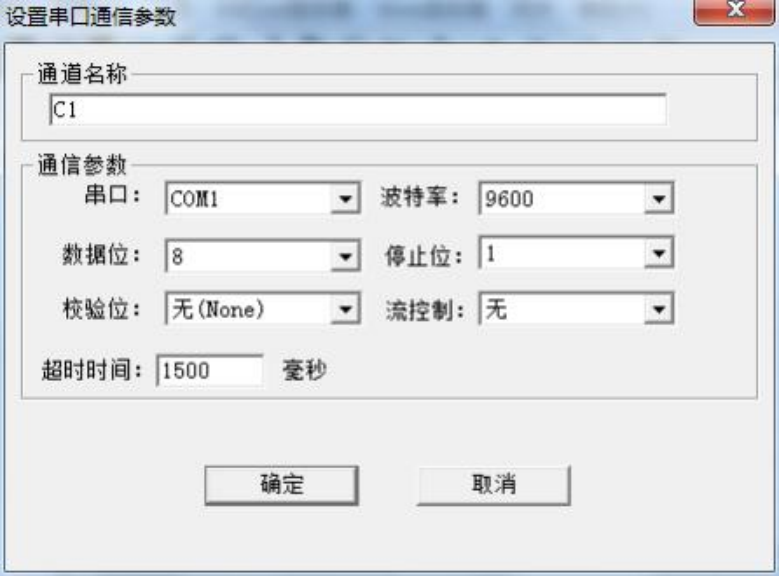

添加好驱动后,选择新建通道, YAOHUA_XK3190_A9 耀华 XK3190-A9/C8+/C8+D 通讯 协议, 以串口方式通信, 以RS485 方式通讯,默认串口 1,默认传输波特率 19200bps,数 据格式为 8 数据位, 1 停止位,无校验。默认超时时间为 1500ms 。如下图

新建设备

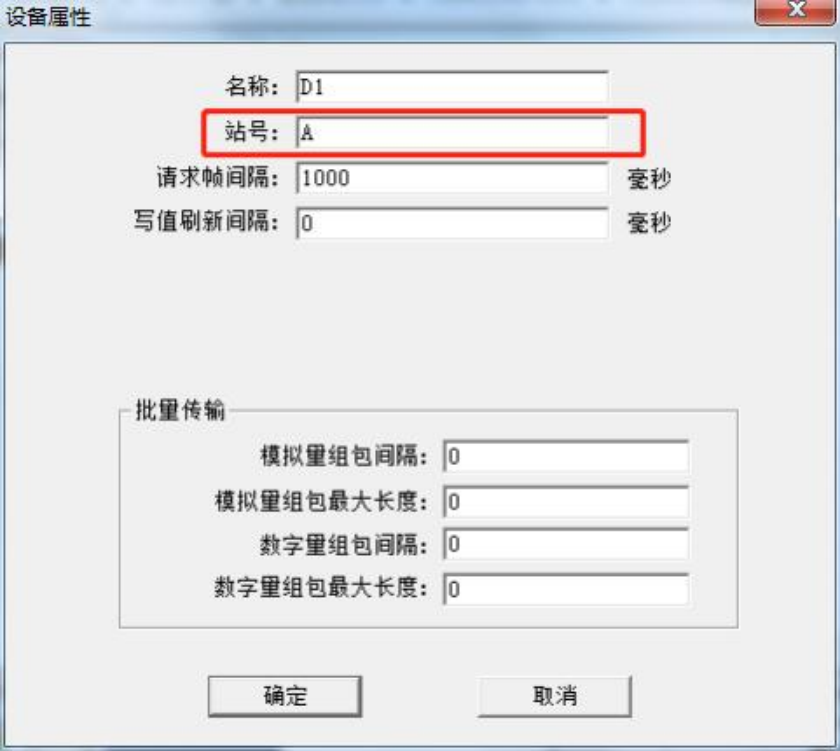

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备站号默 认为 A(地址范围 A~Z),此参数为设备通讯地址。其他参数默认, 请求帧间隔为下一帧和 上一帧间隔的时间, 如下图

  新建标签

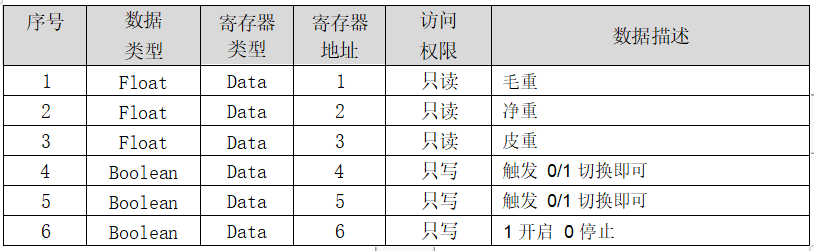

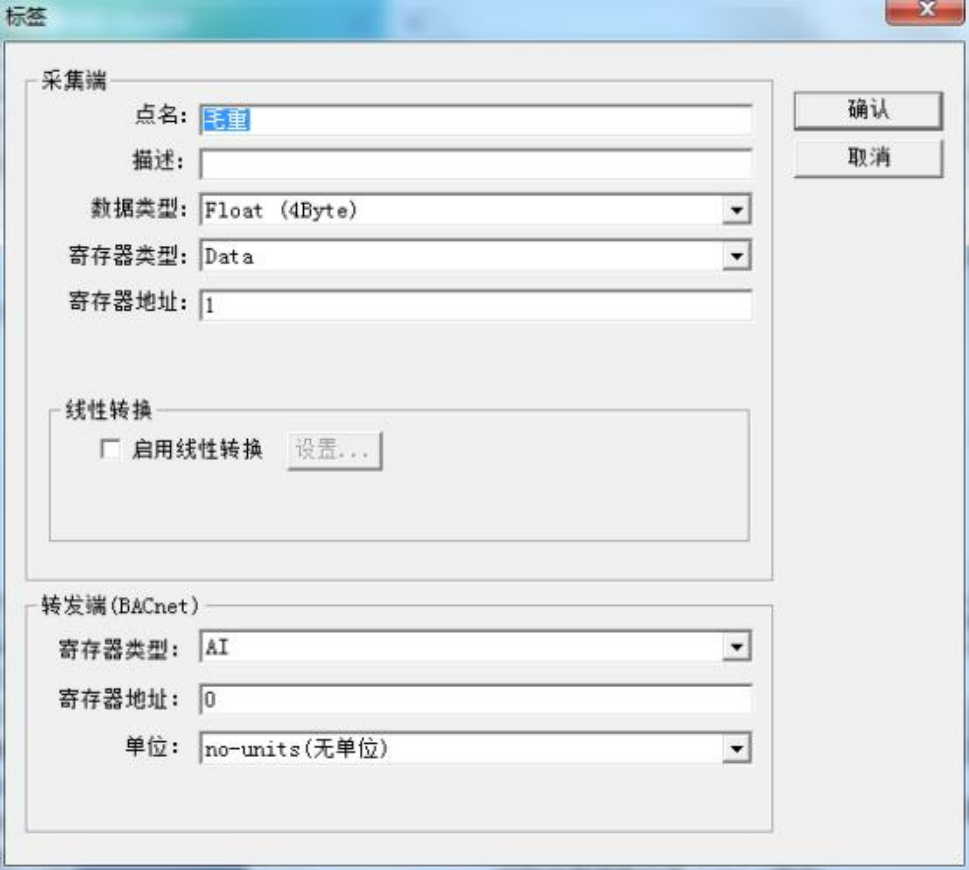

在建立点位的时候,寄存器类型为 Data,寄存器地址为 1~6 。具体点位含义见下表

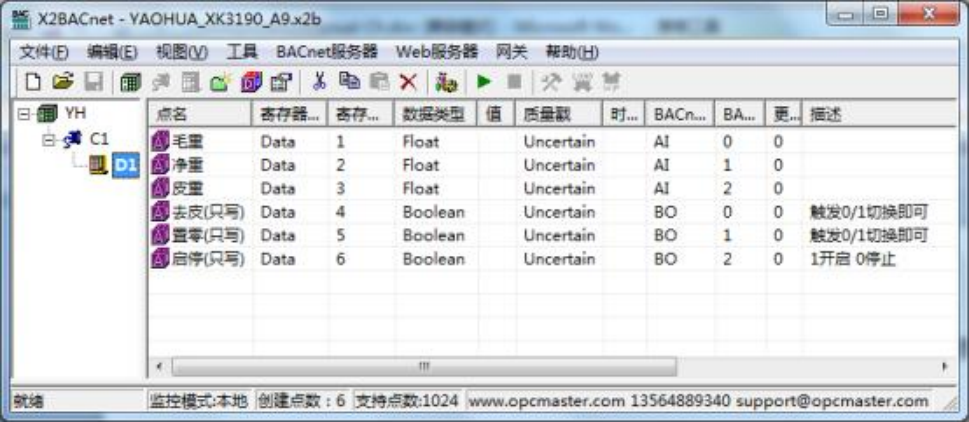

标签添加完成。如下图
监控点表信息如表
