KELI_KD12_TF7 (柯力 D12 调试说明小地磅 TF7 协议)

 新建驱动

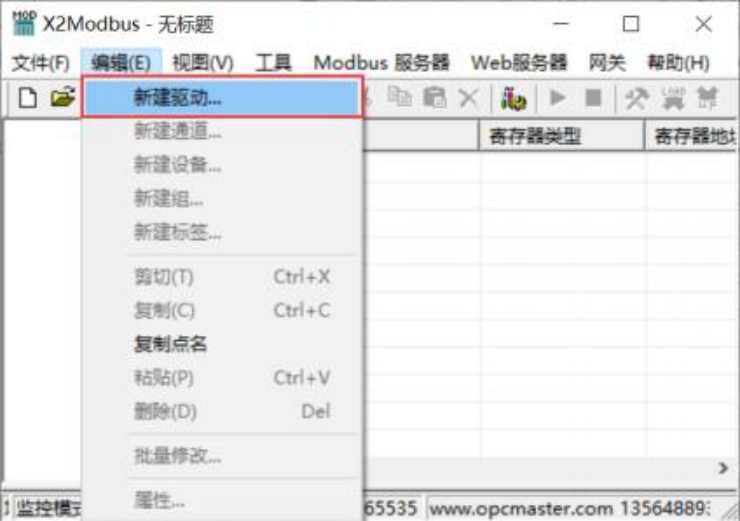

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图
在弹出来的窗口中选择“KELI_KD12_TF7”, 如下图

新建通道

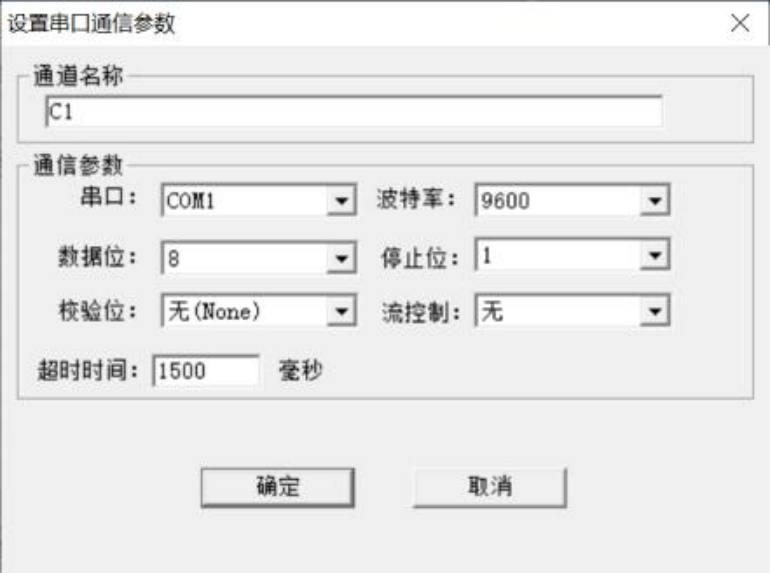

添加好驱动后, 选择新建通道, KELI_KD12_TF7  是柯力 D12  调试说明小地磅 TF7 协议, 以 RS-485 通信方式通讯,默认通道为串口 1,默认通讯参数: 9600bps ,8,无校 验位, 1 个停止位,默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢, 超时时 间尽量设置长一点, 如下图 。注意超时时间是指主站请求帧的等待超时时间。

新建设备

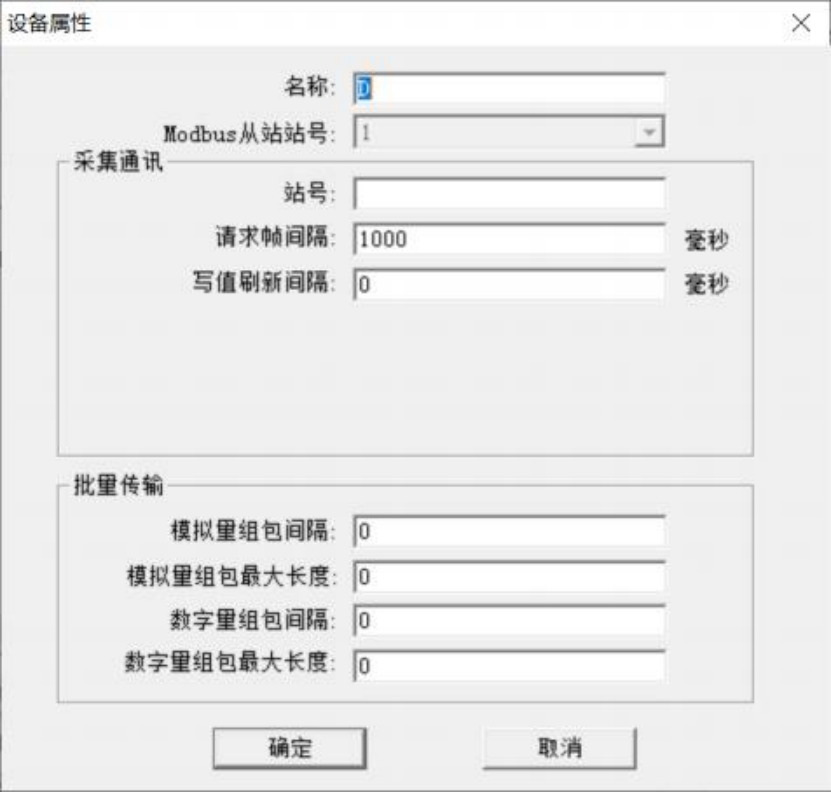

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号默认为空, 不生效。网关无需请求数据, 设备主动上报。请求帧间隔为 1000 毫秒, 将 组包参数设置为 0 即可,其他参数默认。如下图。注意请求帧间隔是指发出下一帧 请求与上一帧请求之间的时间间隔。

  新建标签

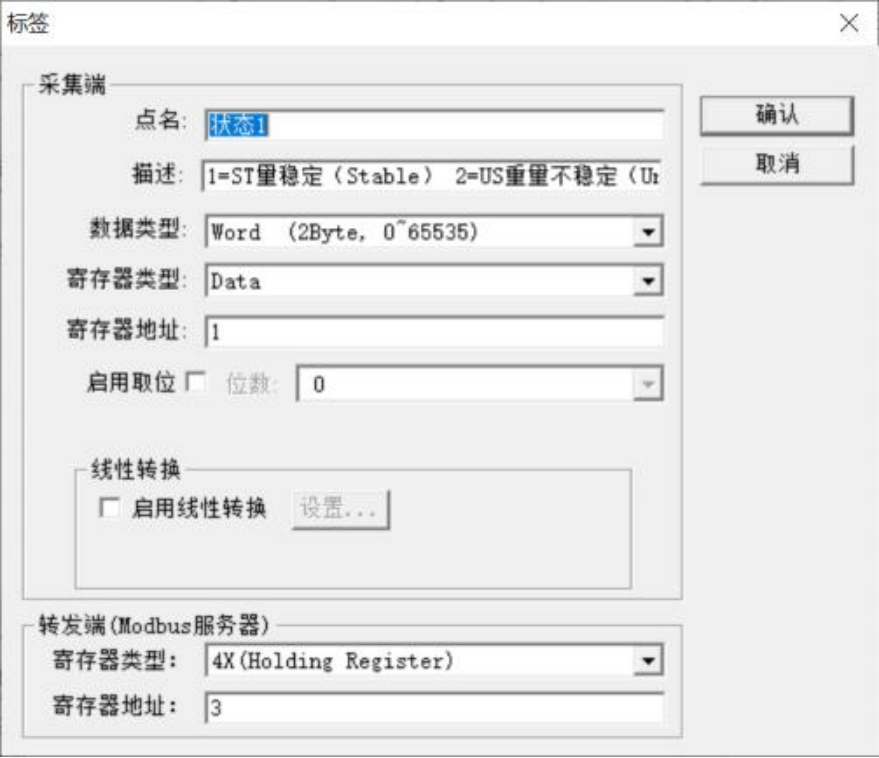

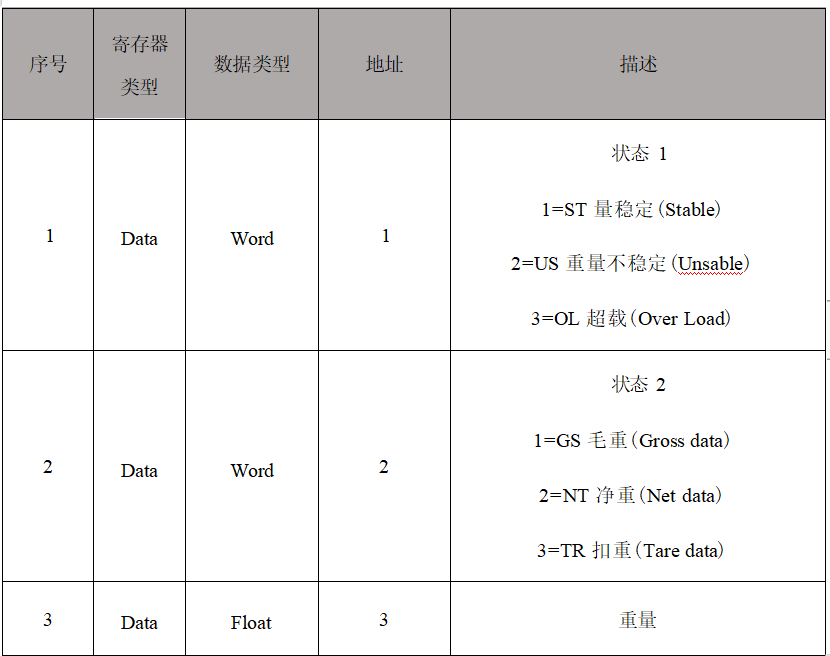

设备建立好后,选择新建标签(点) ,在建立点位的时候,采集端寄存器类型为 Data, 寄存器地址,具体如下表

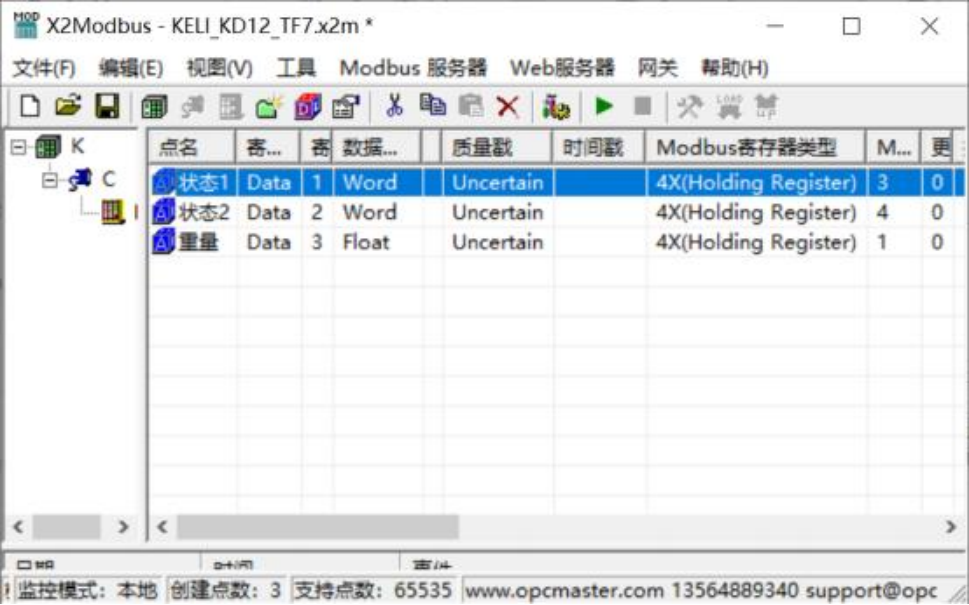

标签建立完成后如下图

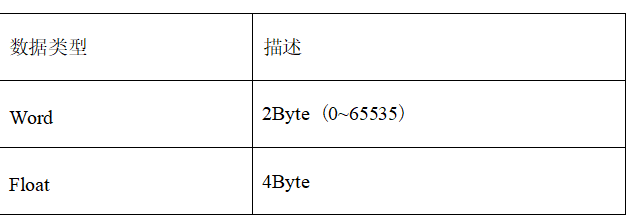

采集端支持具体描述如表
采集端寄存器类型和地址,具体描述如表所示。具体点表可参考范例工程
2023-03-17
