ICS_900(铜陵凯特尔ISC-900散料计控仪)

(铜陵凯特尔ISC-900散料计控仪)

新建驱动

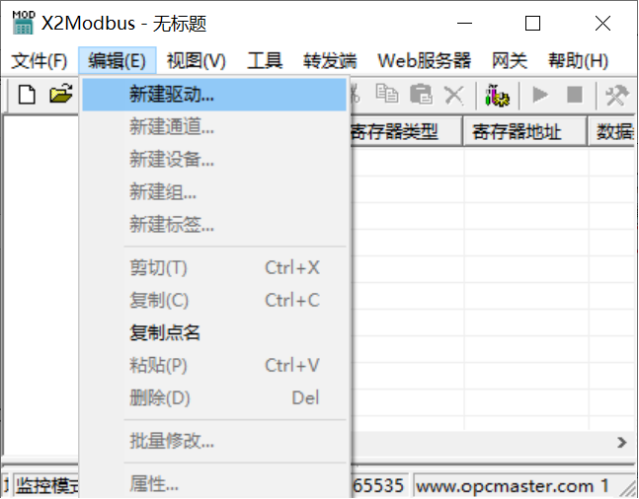

在上位机配置界面菜单栏选择“新建驱动”选项,如下图:
选择新建驱动

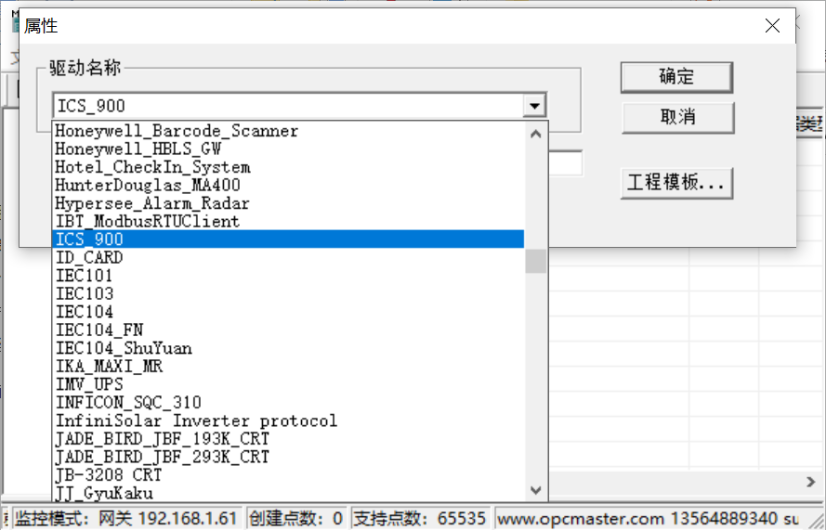

在弹出来的窗口中选择“ICS_900”,如下图:
选择驱动

新建通道

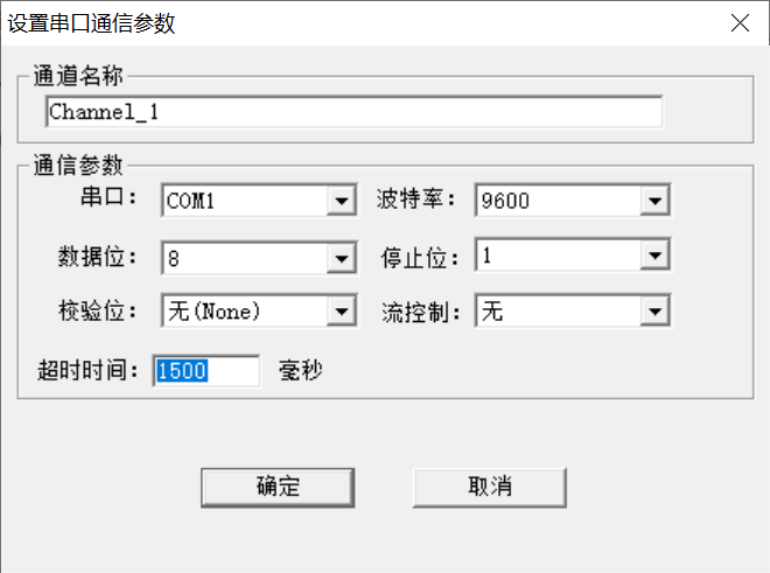

添加好驱动后,选择新建通道, ICS_900(铜陵凯特尔ISC-900散料计控仪)通讯协议,以串口方式通信,默认串口1,默认传输波特率9600bps,数据格式为8数据位,1停止位,无校验。默认超时时间为1500ms,在配置时,如果设备响应比较慢,超时时间尽量设置长一点,如下图:
通道参数设置

新建设备

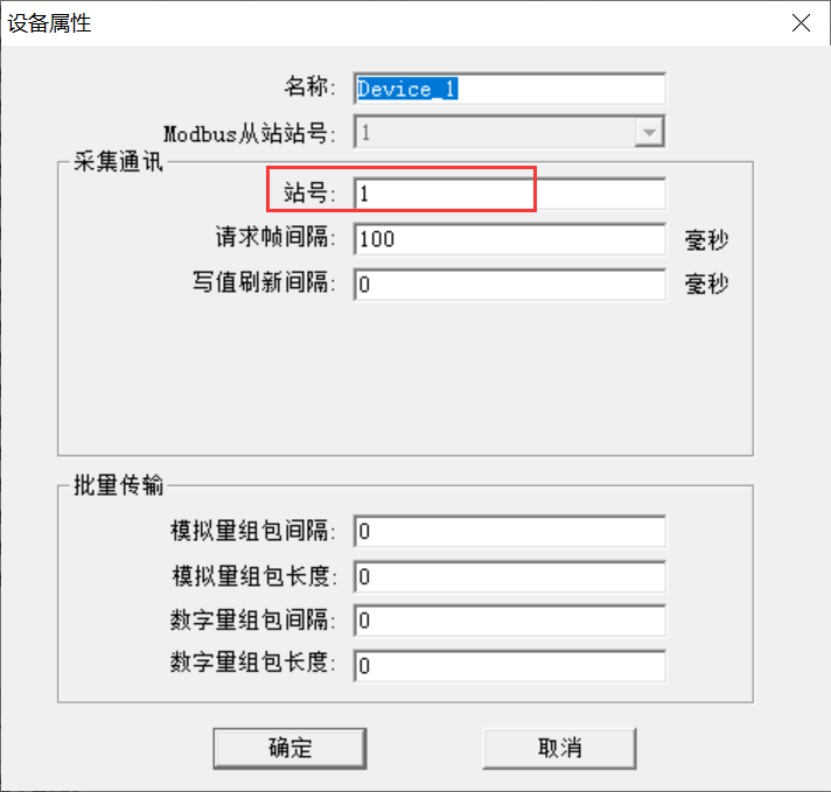

通道建立好后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备站号为1,为所读设备的通讯地址,其他参数默认即可。如下图:
设备参数设置

新建标签

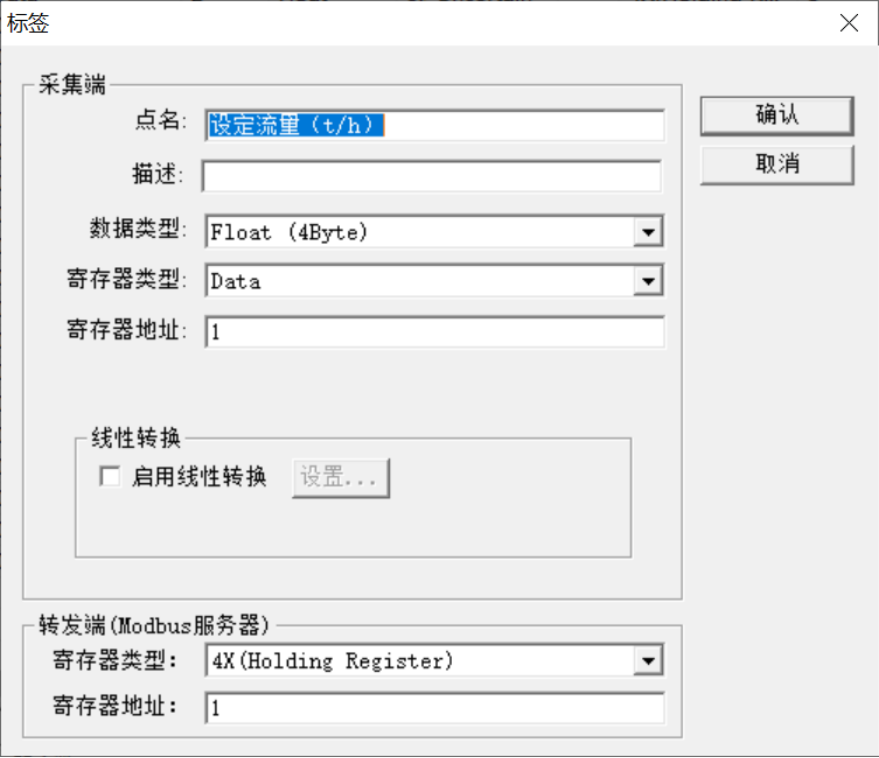

在建立点位的时候,寄存器类型为Data,数据类型选择Float/Word,寄存器地址为1~20,如图:
标签参数设置

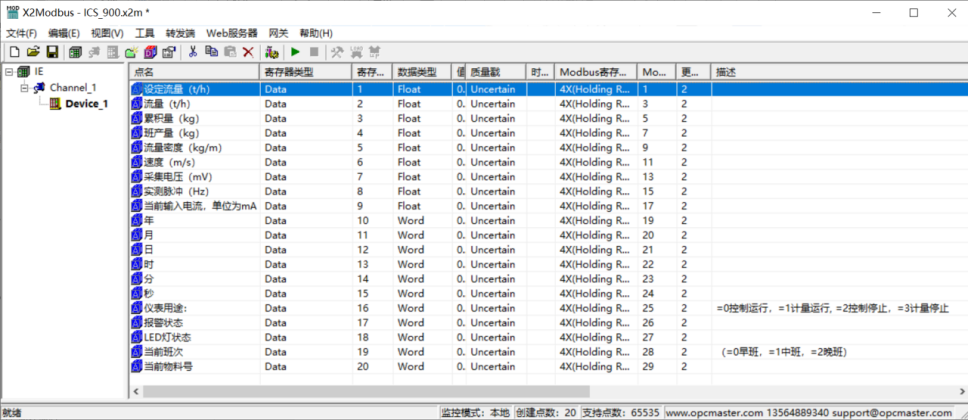

标签添加完成,如下图:
标签添加完成
监控点表信息如表:
数据类型寄存器地址寄存器类型访问权限描述
Float、Word1~20 Data只读详情请查看范例工程
监控点表信息
