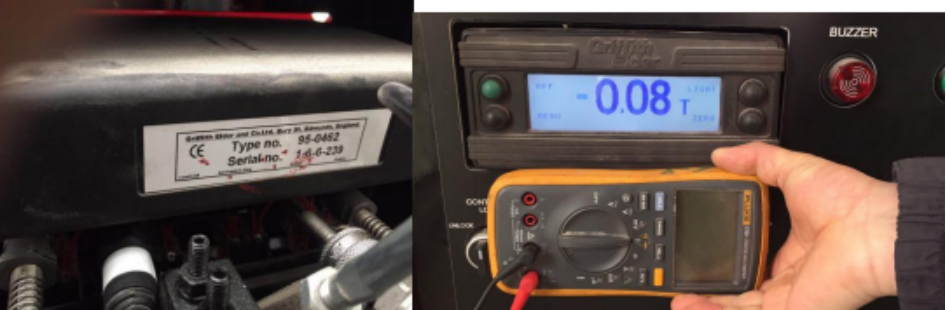

接线方式:该称重设备为 232 接口, 接线时只需连接引脚 3 和引脚 5。(3 接网关 3,5 接网 关 5)
新建驱动

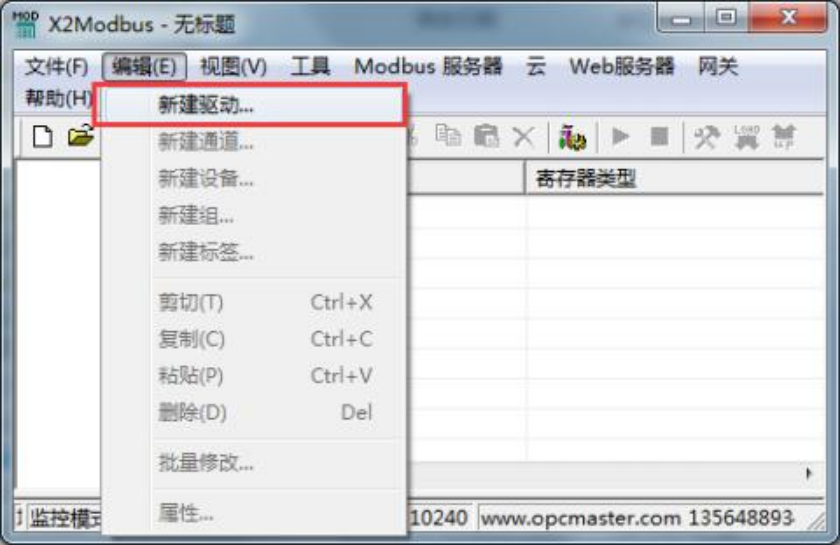

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图
在弹出来的窗口中选择“GriffithElder_ContainerTilt”,如下图
新建通道

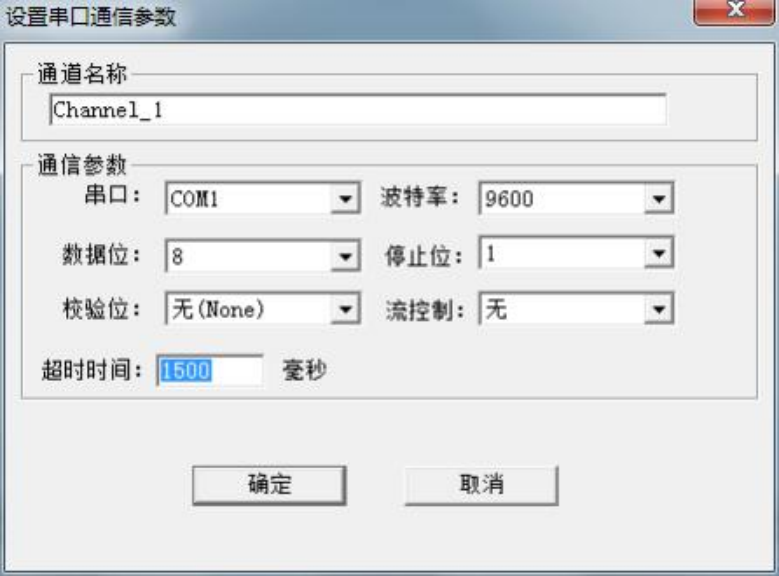

添加好驱动后,选择新建通道, GriffithElder_ContainerTilt 是 GriffithElder 集装称重设备, 以串口方式通信,以 RS-232 方式通讯, 默认串口 1,默认传输波特率 9600bps ,数据格式 为 8 数据位,1 停止位,无校验。默认超时时间为 1500ms,在配置时, 如果设备响应比较 慢,超时时间尽量设置长一点, 如下图
新建设备

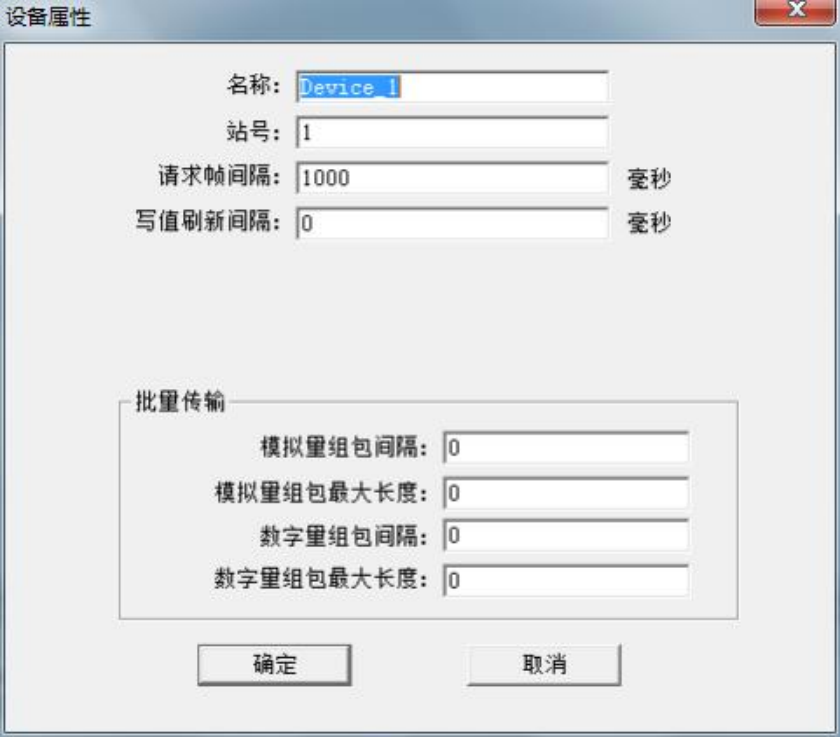

通道建立好后, 选择新建设备,在弹出来的对话框中设置设备相关属性,设备站号默 认为 1,不生效,可忽略。其他参数默认,无需修改。读取该设备只需要接收报文即可。
新建标签

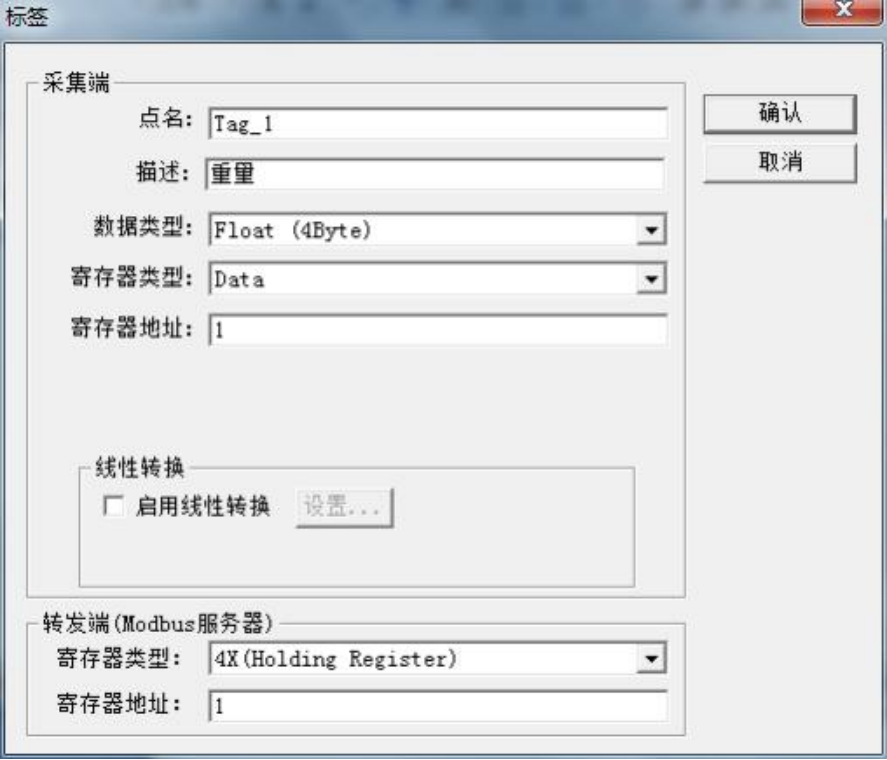

在建立点位的时候,寄存器类型只有一个 Data,数据类型选择 Float,寄存器地址为 1 (重量读数), 如图

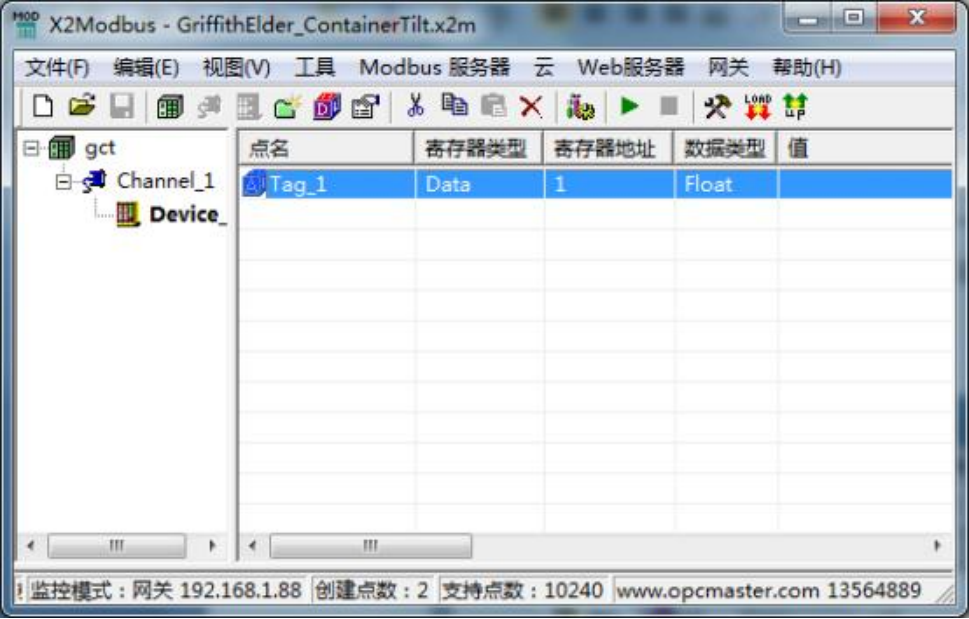

标签添加完成,如下图
