MBus_HeBeiTongLi (河北同力 MBus 表)

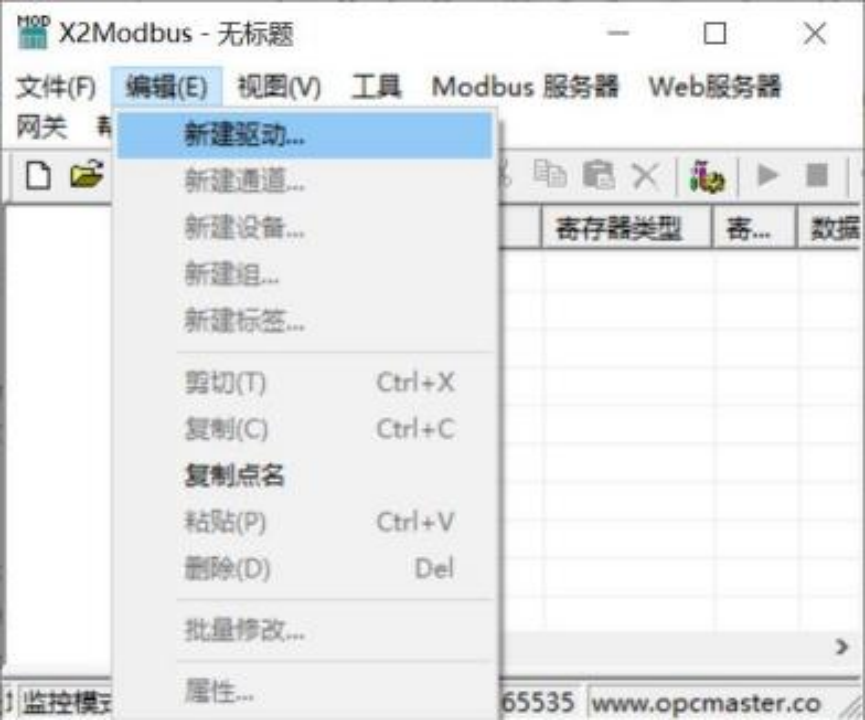

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图。

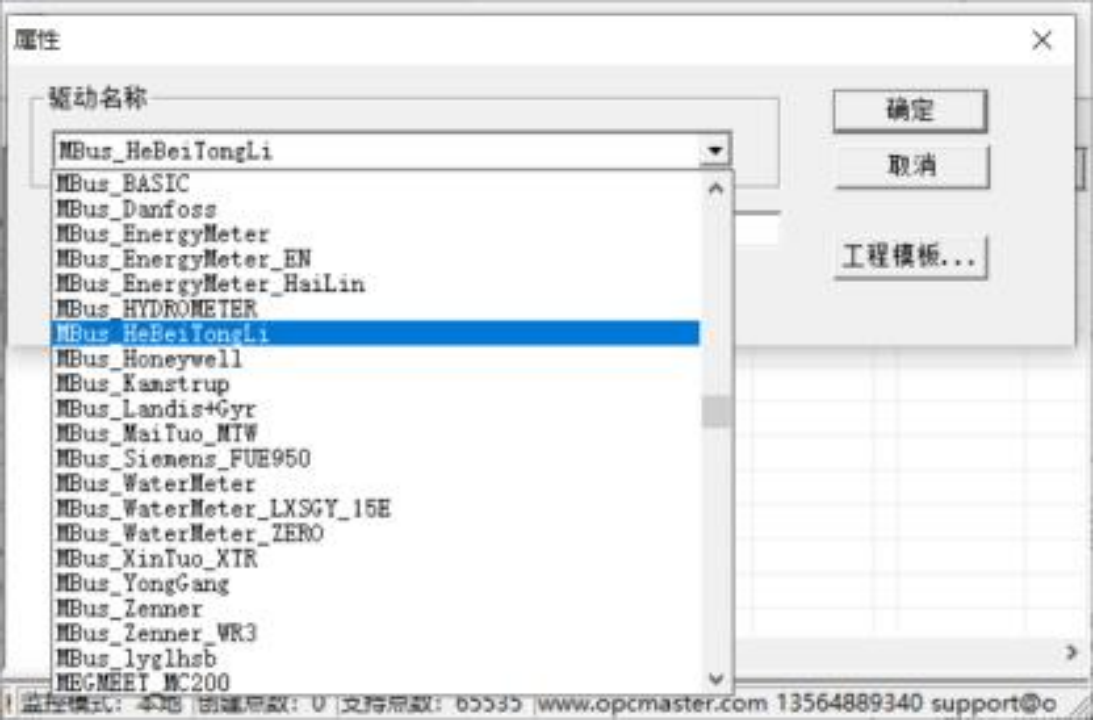

在弹出来的窗口中选择“MBus_HeBeiTongLi”， 如下图。

添加好驱动后， 选择新建通道， MBus_HeBeiTongLi 是河北同力 MBus 表通讯协议， MBUS 总线，需要加 MBUS 集中器转 485 信号。默认通道串口 1，默认通讯参数：2400bps， 8，偶校验位，1 个停止位，默认超时时间 1500ms，如下图 2-360-3。注意超时时间是指请 求帧的等待超时时间。

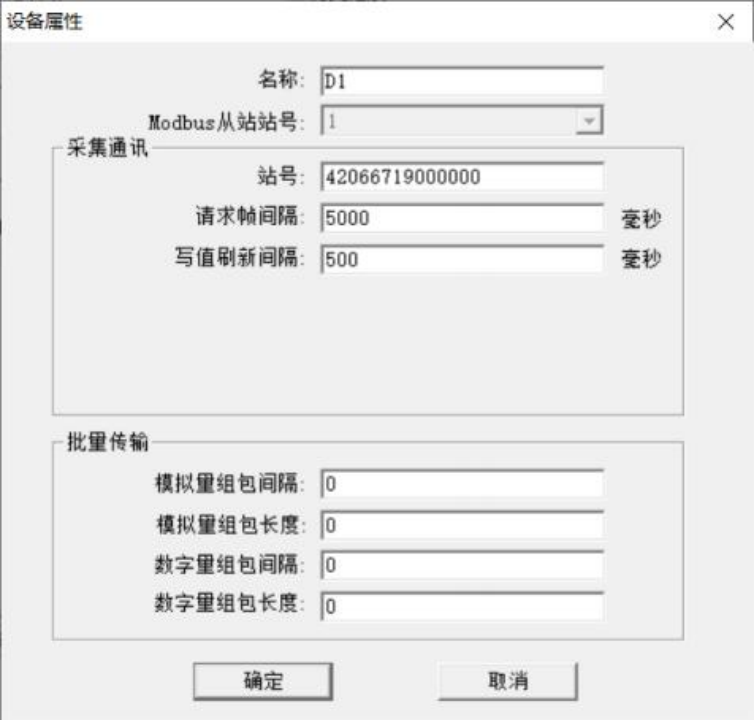

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备站号对 应仪表 14 位地址码， 后 6 位以 0 填充。请求帧间隔为 5000 毫秒。如下图 2-360-4。注意 请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。

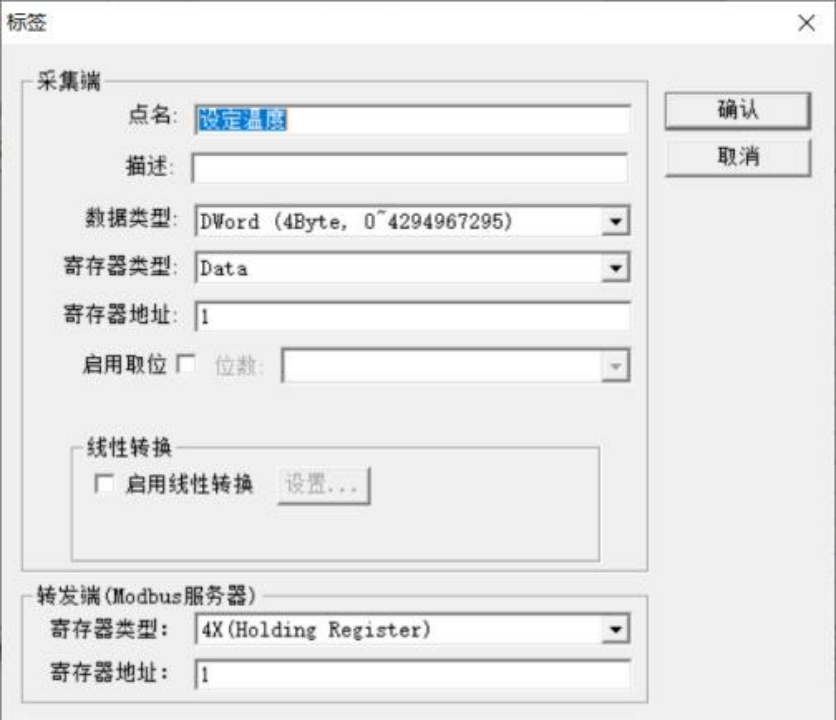

设备新建好后，选择添加标签(点) ，如下图 2-360-5。在建立点位的时候， 采集端 寄存器类型Data 、Status 两种类型，寄存器地址是指要读取的数据字段地址。

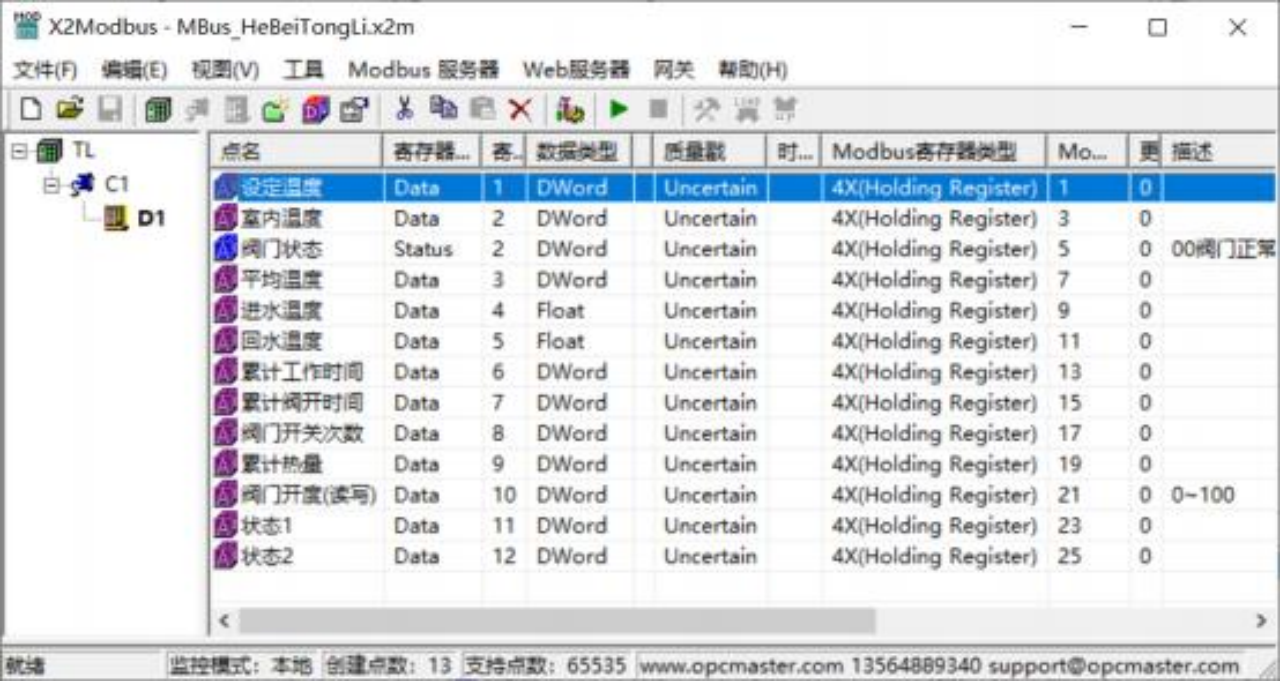

标签建立完成后如下图。

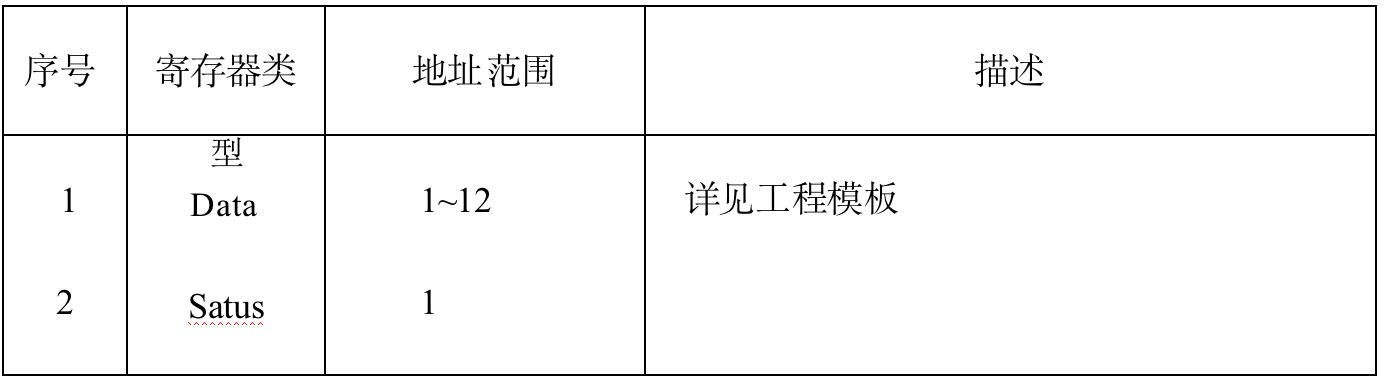

采集端支持的寄存器类型，具体描述如表所示。
