MBus_Zenner_WR3 (真兰 WR3 型热量表)

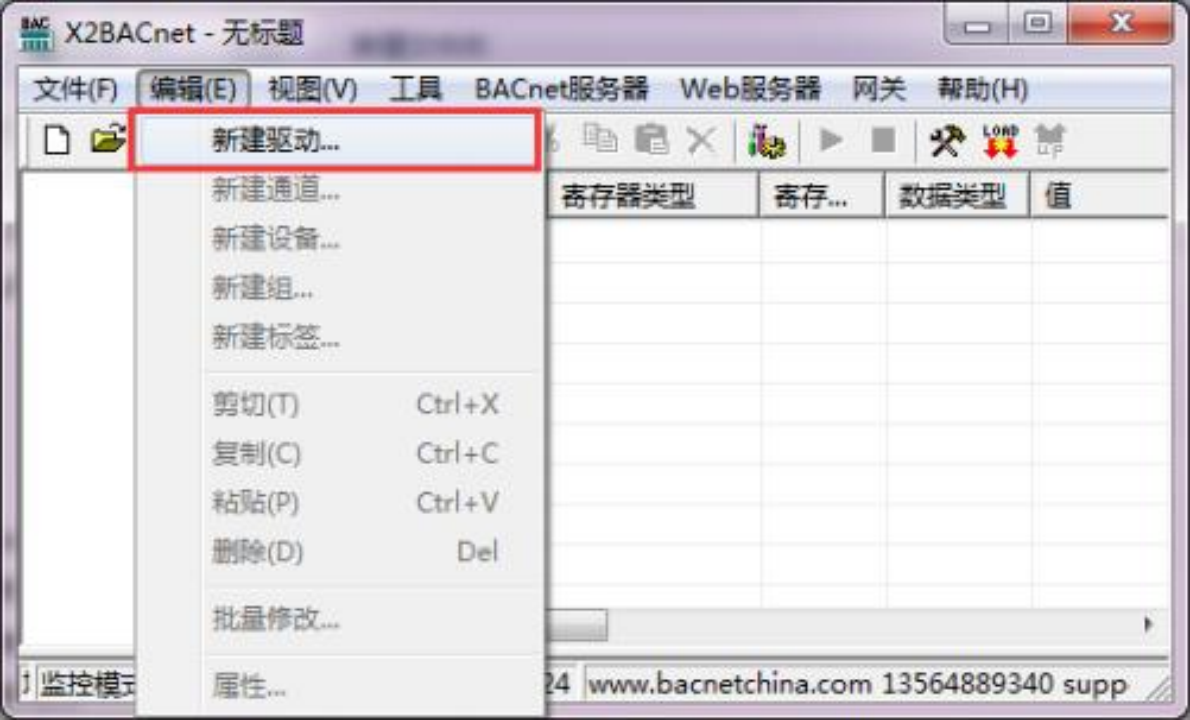

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图。

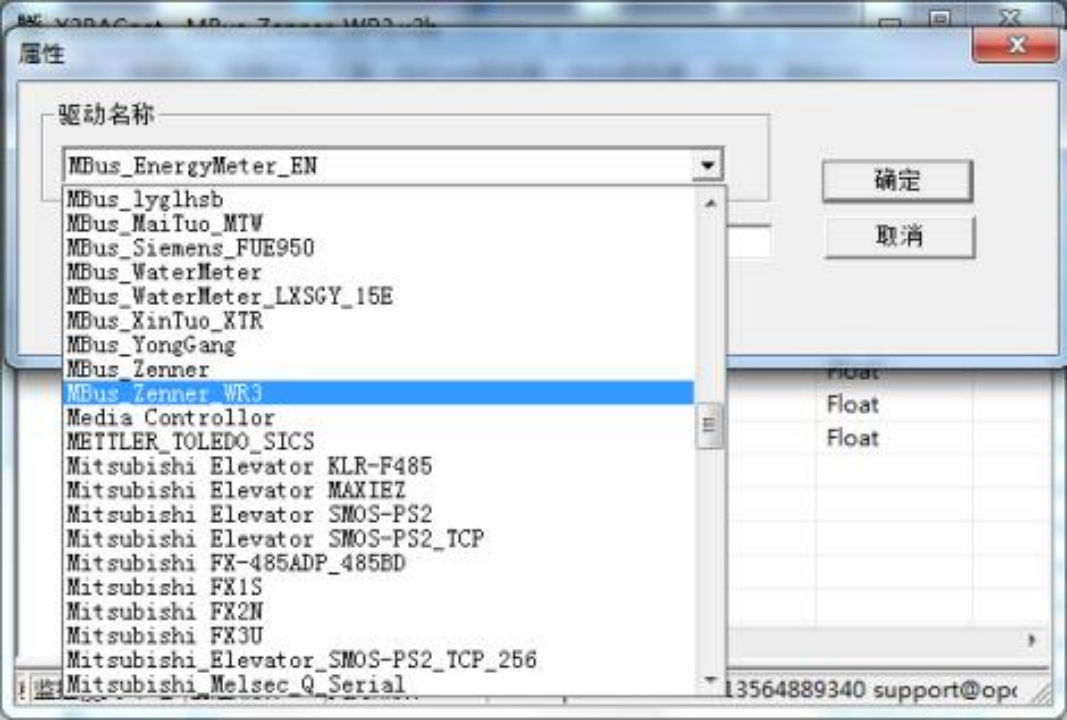

在弹出来的窗口中选择“MBus_Zenner_WR3”，如下图 。

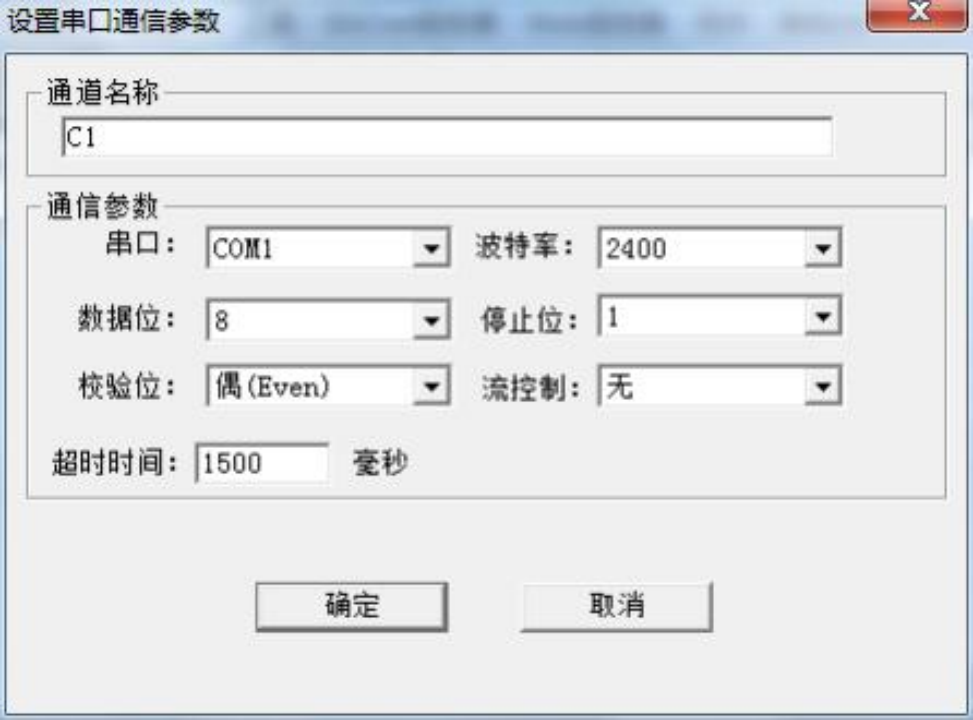

添加好驱动后， 选择新建通道， MBus_Zenner_WR3 (真兰 WR3 型热量表)作为串口通 讯， 默认通道串口 1 ，默认通讯参数：2400bps ，8 数据位，偶校验位，1 个停止位，默认 超时时间 1500ms，如下图 2- 188-3。注意超时时间是指请求帧的等待超时时间。

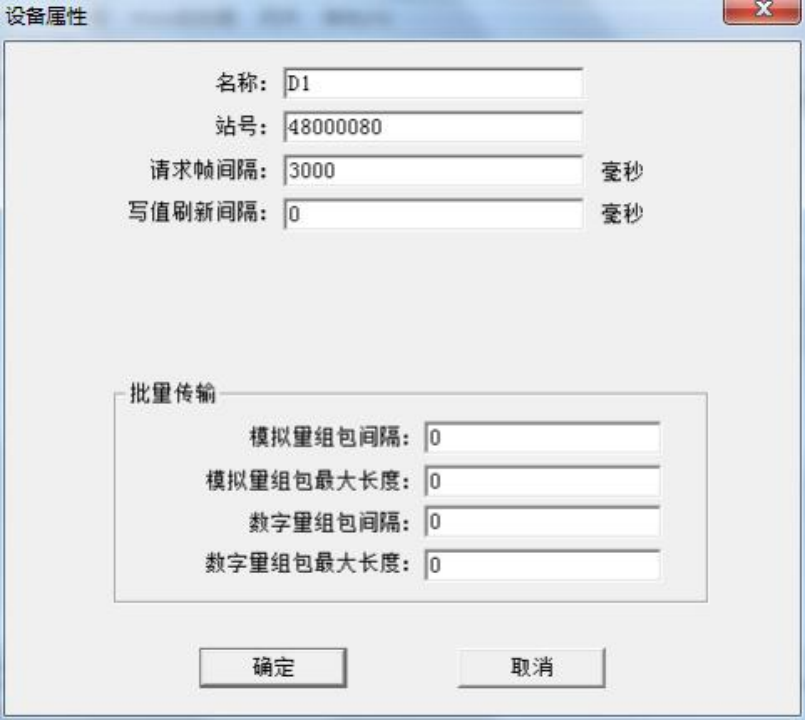

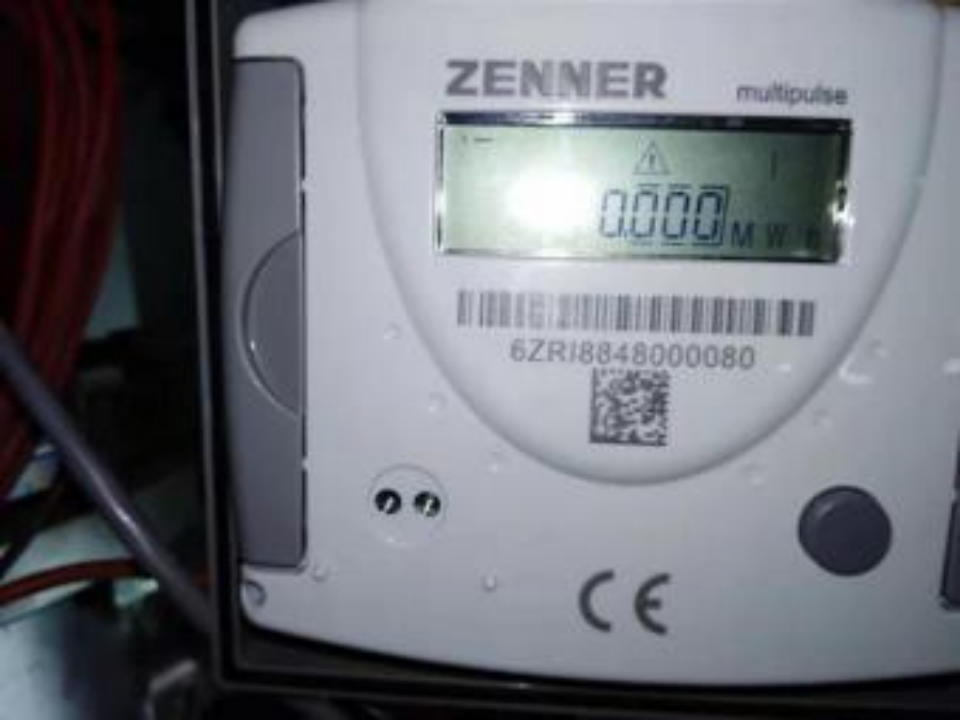

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 48000080 (真兰热量表表号) ，请求帧间隔为 3000 毫秒。可将组包参数设置为 0 即可， 如下图。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。

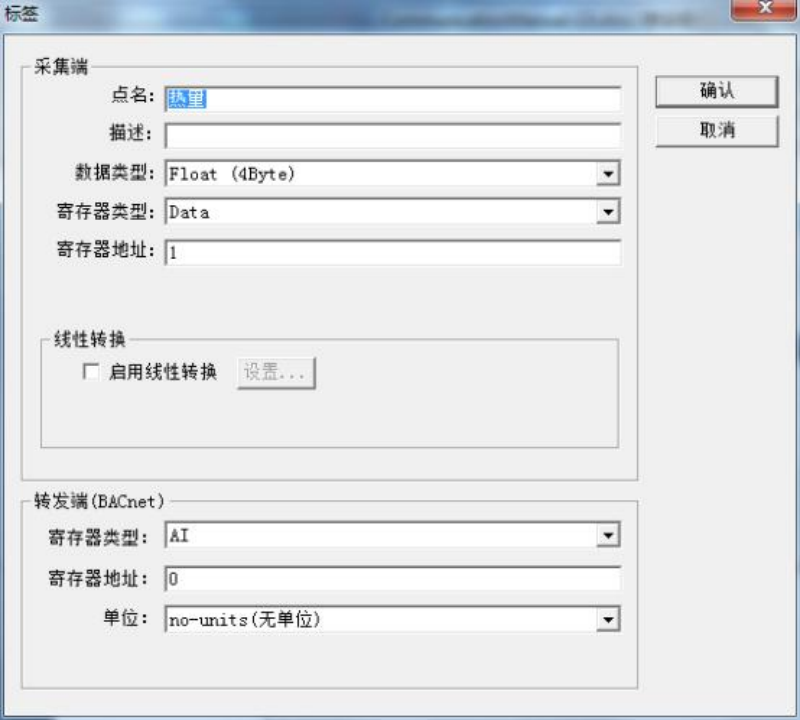

设备新建好后， 选择添加标签(点) ，如下图 2- 188-5 。在建立点位的时候， 采集端 寄存器类型为 Data，寄存器地址是指要读取的数据字段地址，其中寄存器有效地址为 1~8。

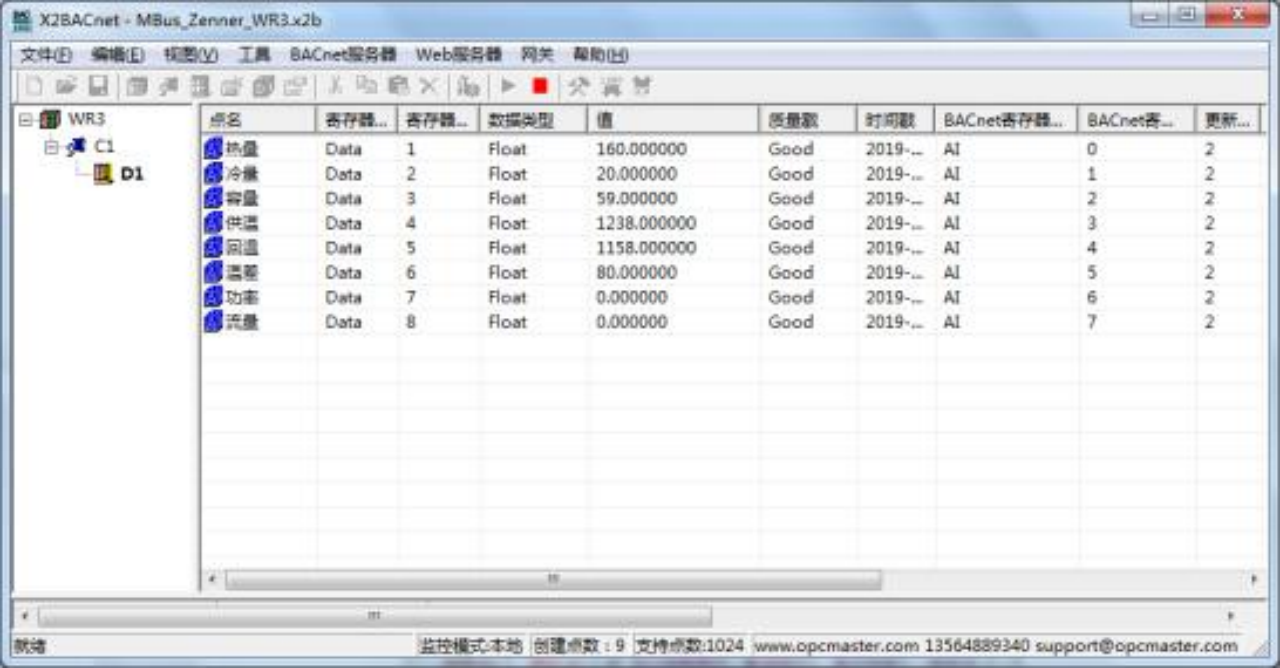

标签建立完成后如下图。

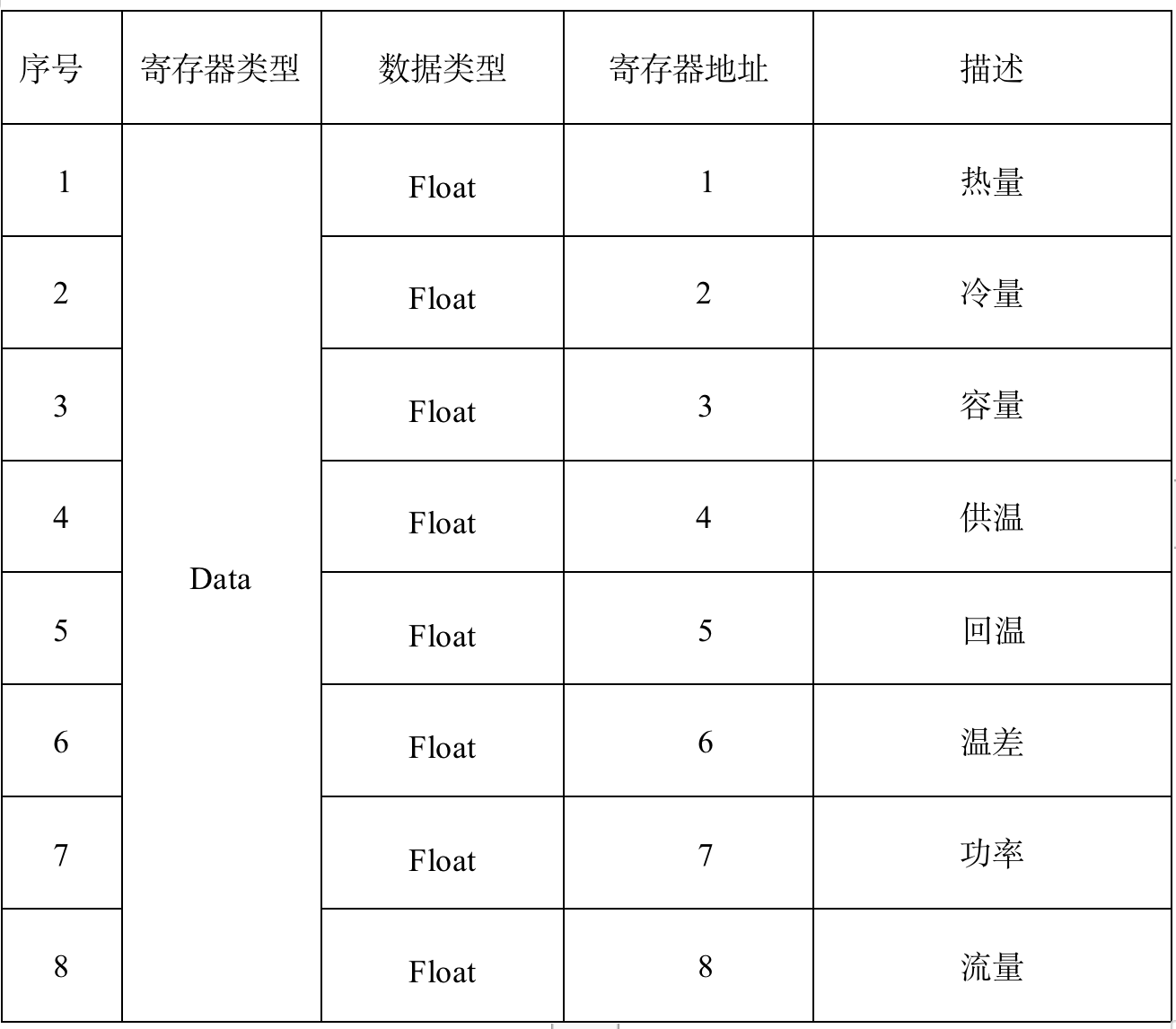

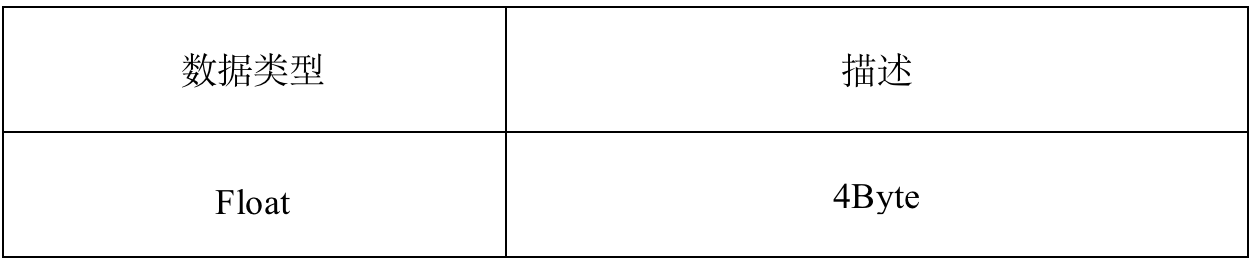

采集端支持的数据类型只有 Float 类型， 具体描述如表
