Modbus_HaiLin_EnergyMeter (Modbus 海林能量表)

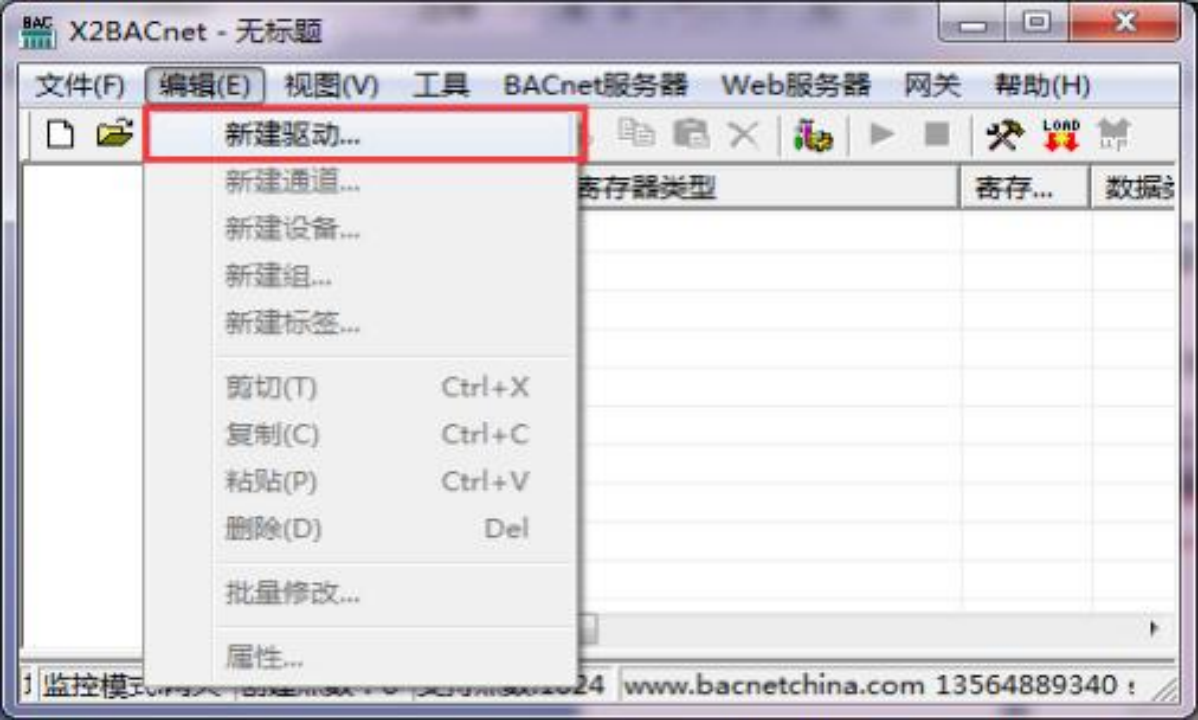

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图。

在弹出来的窗口中选择“Modbus_HaiLin_EnergyMeter”驱动，如下图。

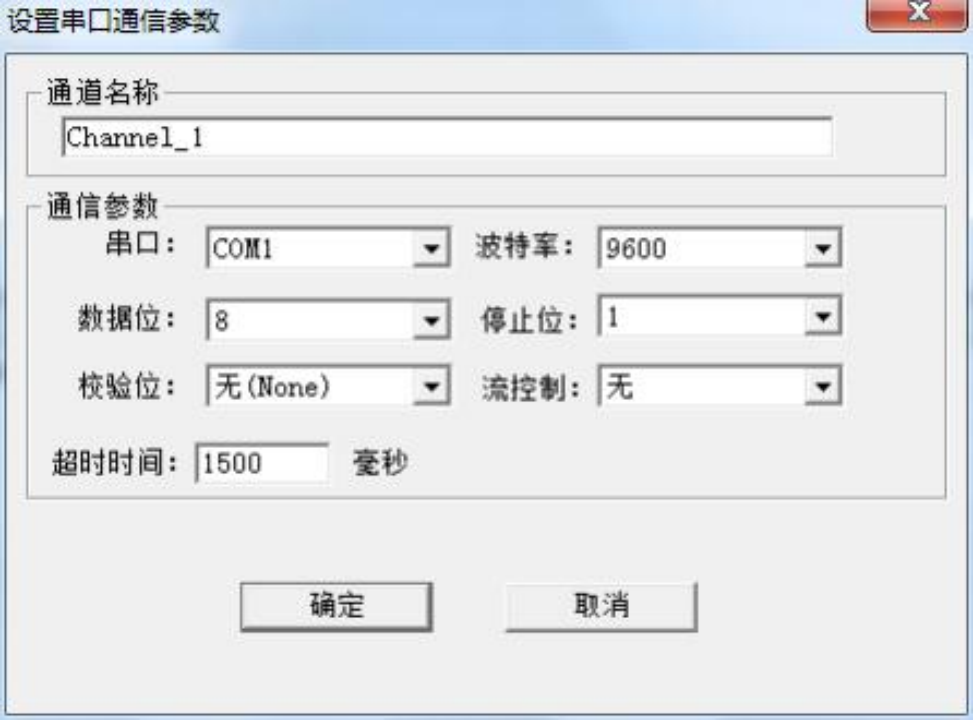

添加好驱动后， 选择新建通道， Modbus_HaiLin_EnergyMeter  (Modbus 海林能量表) 是以串口方式通讯， 默认通道串口 1 ，默认通讯参数： 9600bps ，8 ，无校验位， 1 个停止

位，默认超时时间 1500ms，如下图。注意超时时间是指请求帧的等待超时时间。

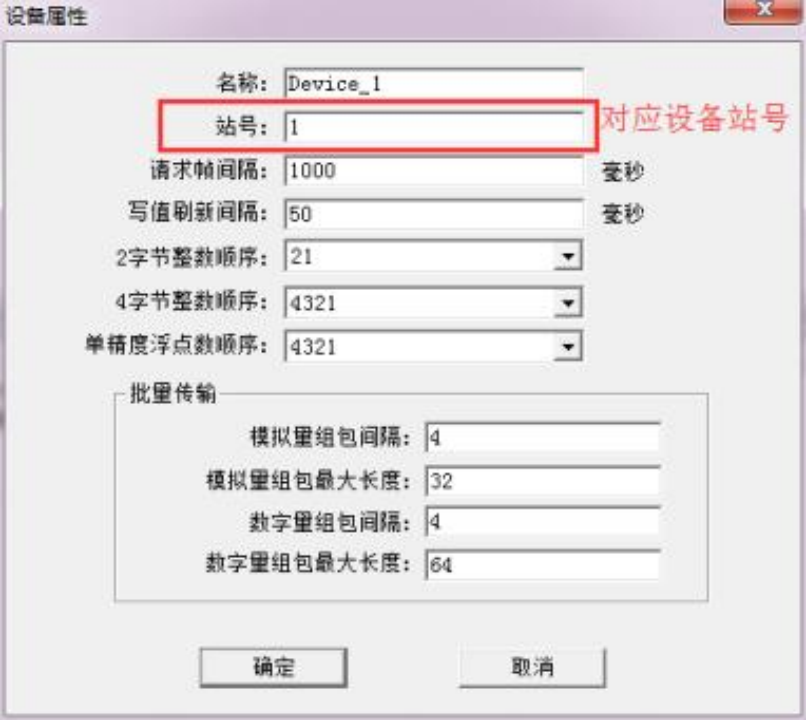

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 1，请求帧间隔为 1000 毫秒。如果设备不支持组包，可将组包参数设置为 0 即可，如

下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

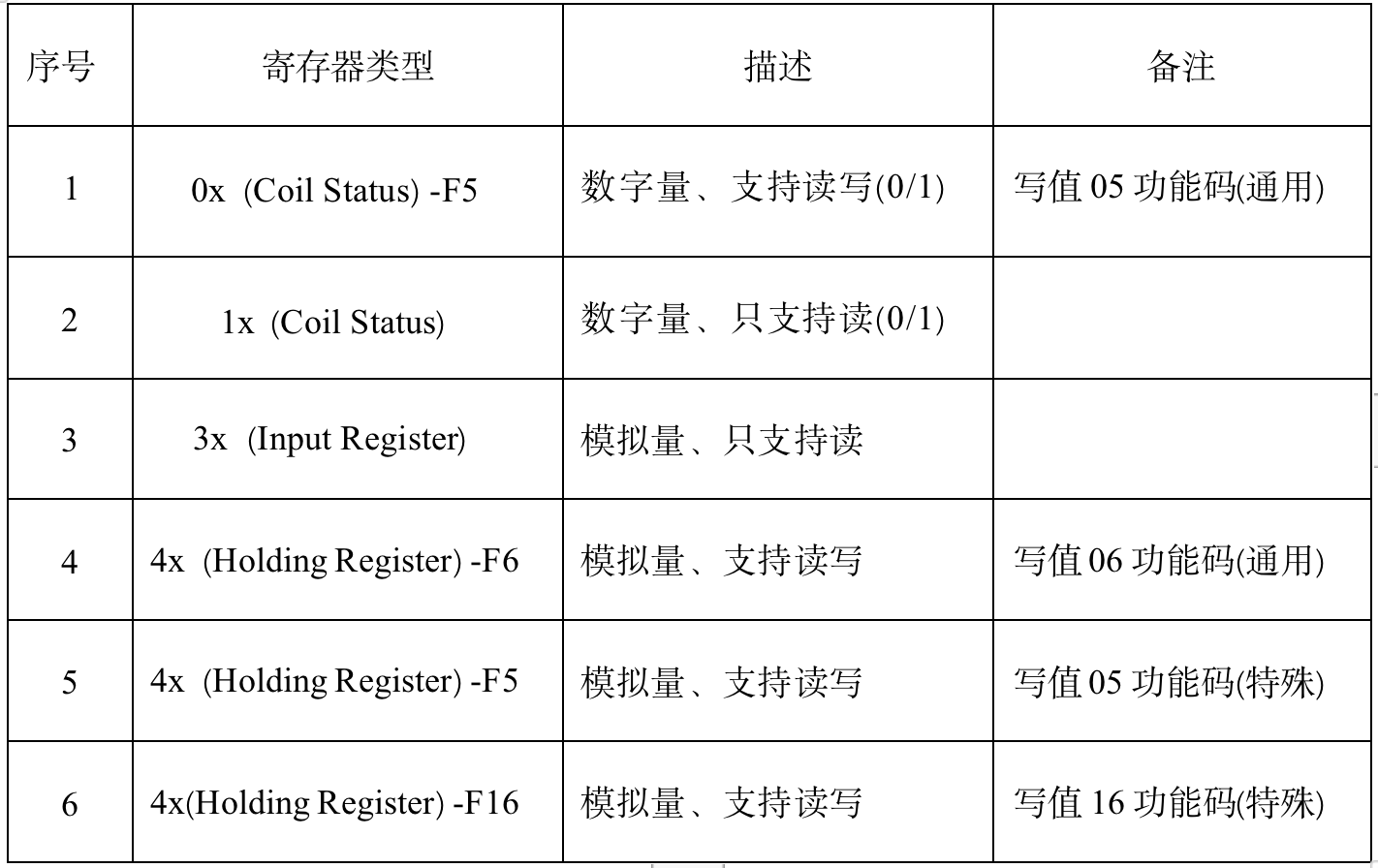

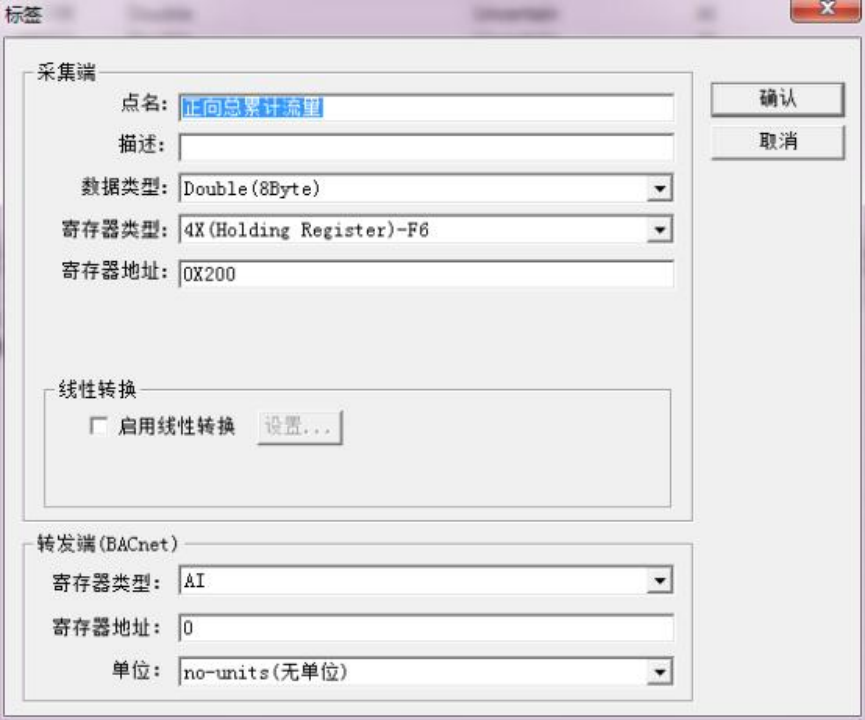

设备新建好后， 选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图 2- 138-5。设置标签参数的时候， 注意采集端 Modbus 寄存器基地址是从 1 开始的。

注意： Modbus 海林能量表，在读正向总累积流量、 正向总累积热能等占 4 个 Modbus 寄存器地址的整数数值时，需选择 Double 类型。在读取 Double 整数数据时， 读取上来的 值自动除以了 1000  (即缩小了一千倍)。

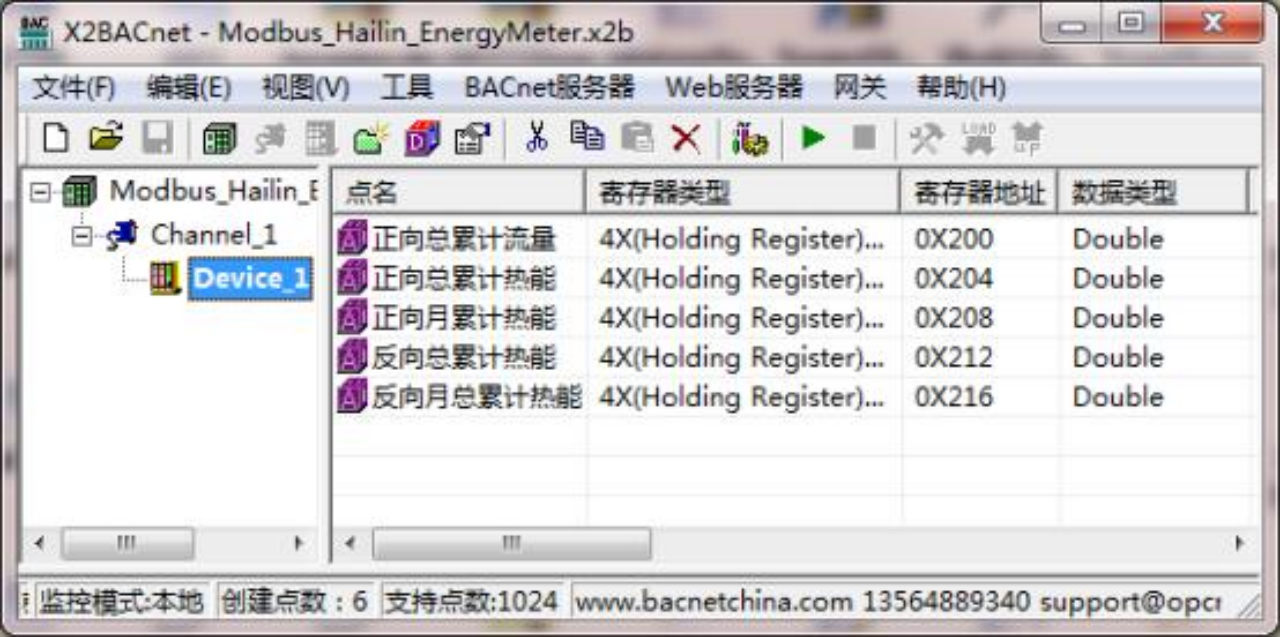

注意：  以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图。

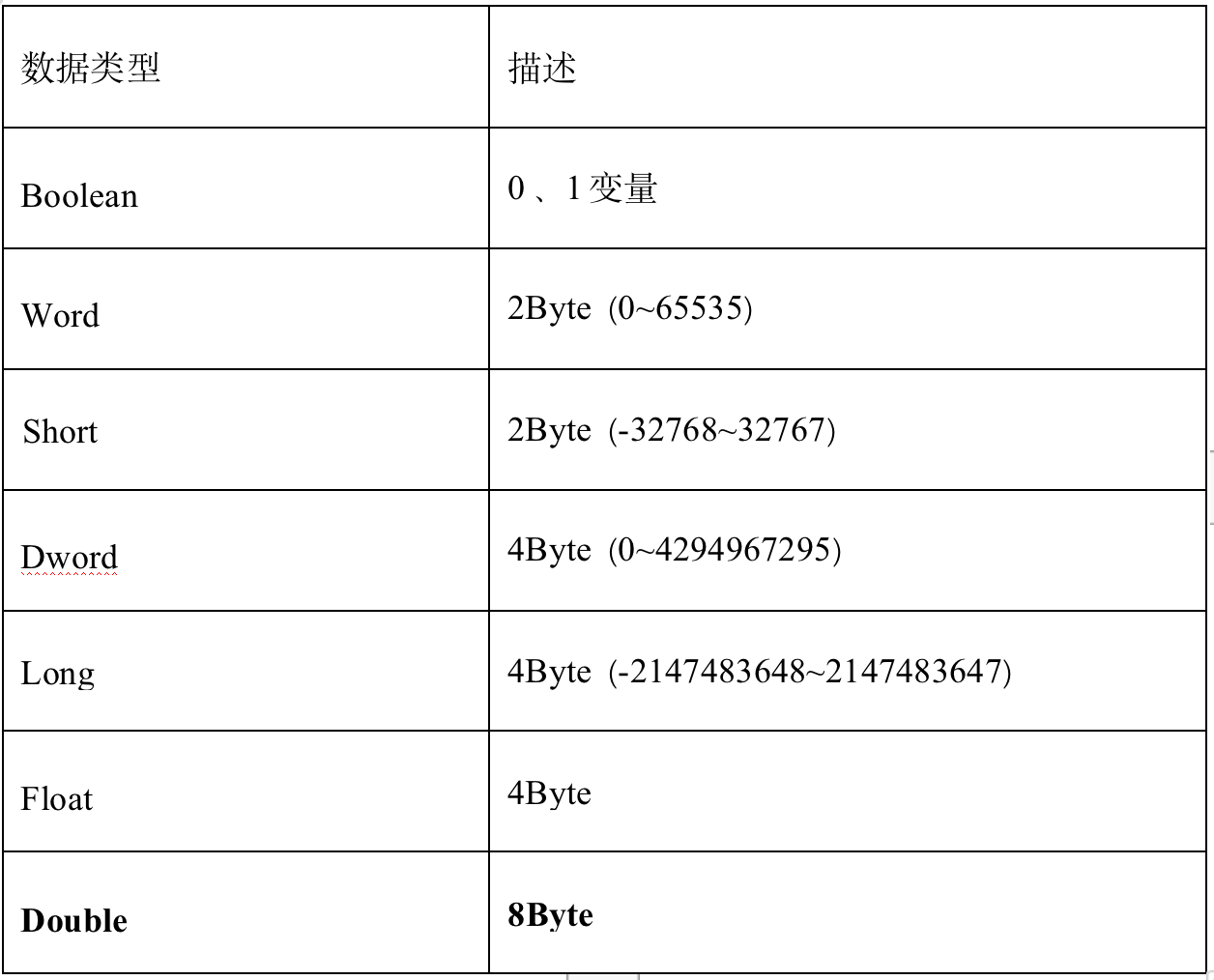

采集端支持的数据类型有：Boolean 、Word、Short、Dword、Long  、Float、Double， 具体描述如表所示。
