MBus_XinTuo_XTR (新拓超声波热量表、河北翔源超声波热量表)

该协议同样适用于河北翔源超声波热量表和迈拓超声波热量表。

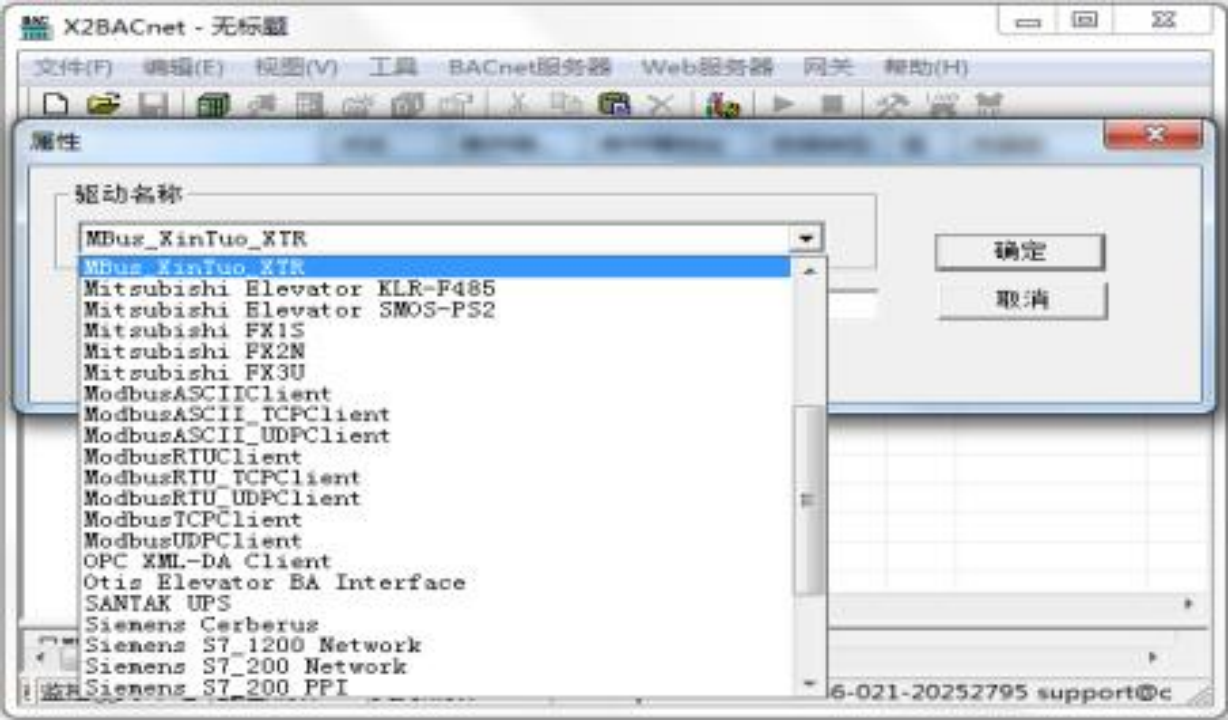

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

添加好驱动后，选择新建通道， Mbus(XTR  超声波热量表通讯协议)作为串口通讯， 默认通道串口 1，默认通讯参数：2400bps，8，偶校验位，1 个停止位，默认超时时间 1500ms， 如下图。注意超时时间是指请求帧的等待超时时间。

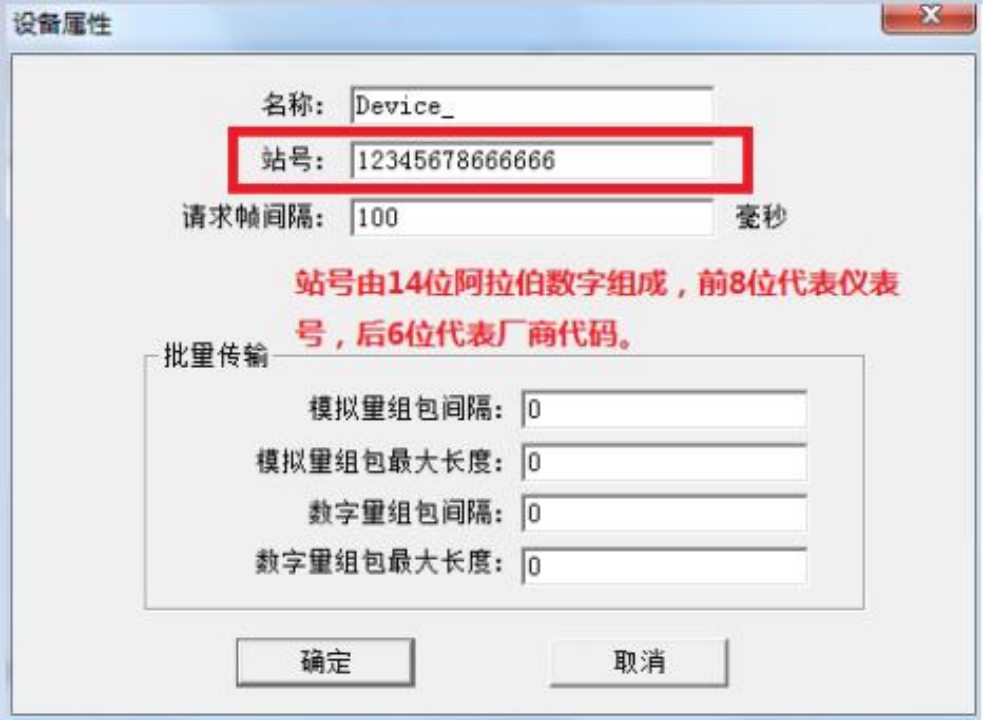

通道建立好后， 选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认站 号 12345678666666，请求帧间隔为 100 毫秒。如果设备不支持组包，可将组包参数设置 为 0 即可， 如下图 。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的 时间间隔。注意其中新拓仪表的厂商代码为 666666，河北翔源仪表厂商代码为 000000。

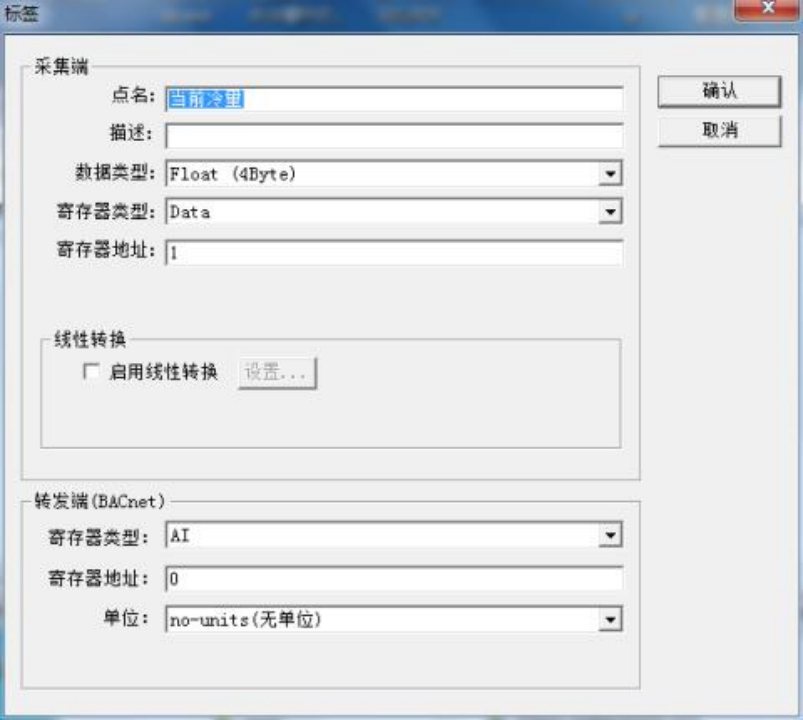

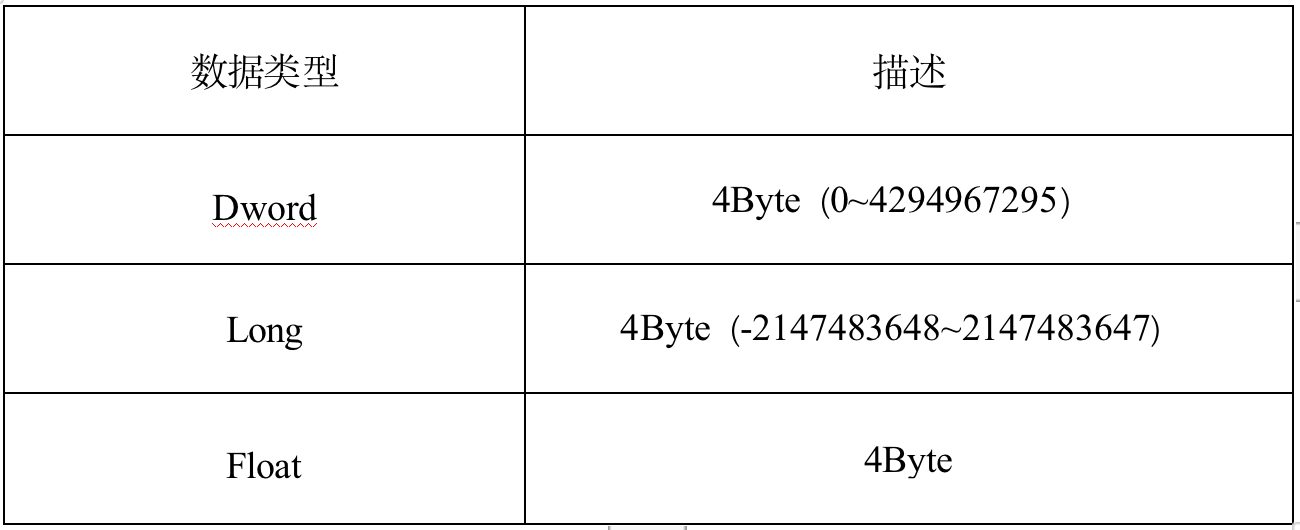

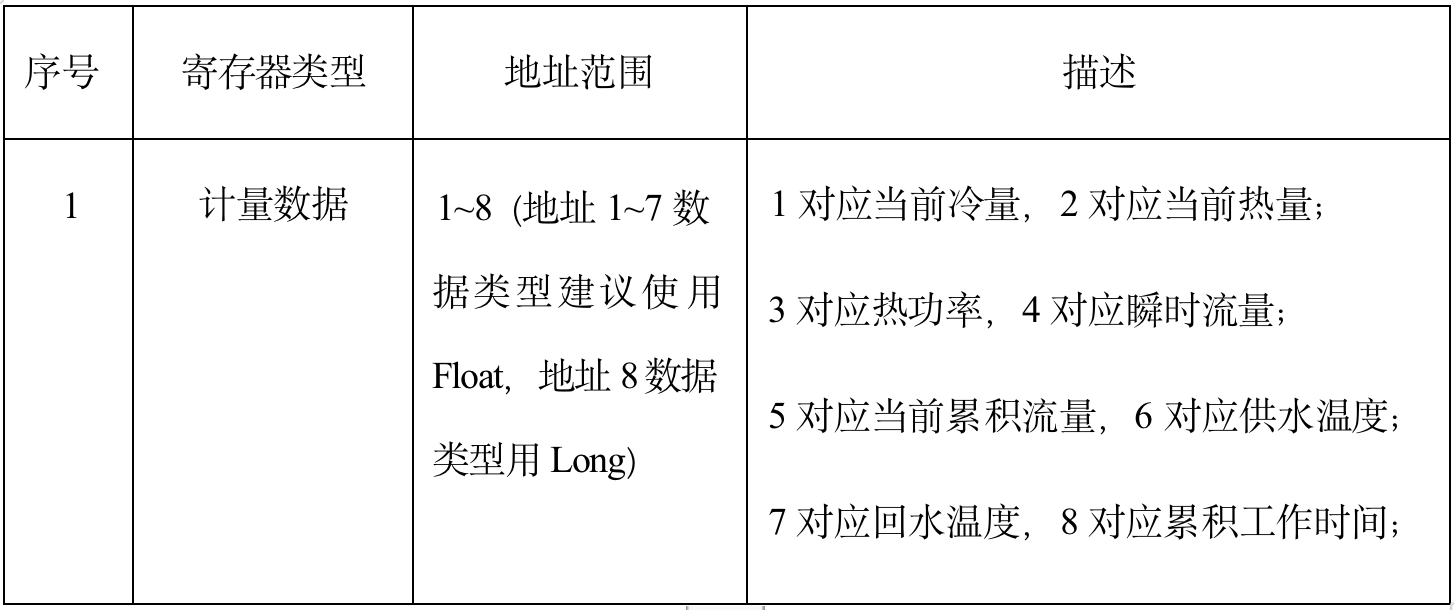

设备新建好后， 选择添加标签(点) ，如下图。在建立点位的时候， 采集端寄 存器类型为计量数据，寄存器地址是指要读取的数据字段地址，其中寄存器有效地址为 1~8。

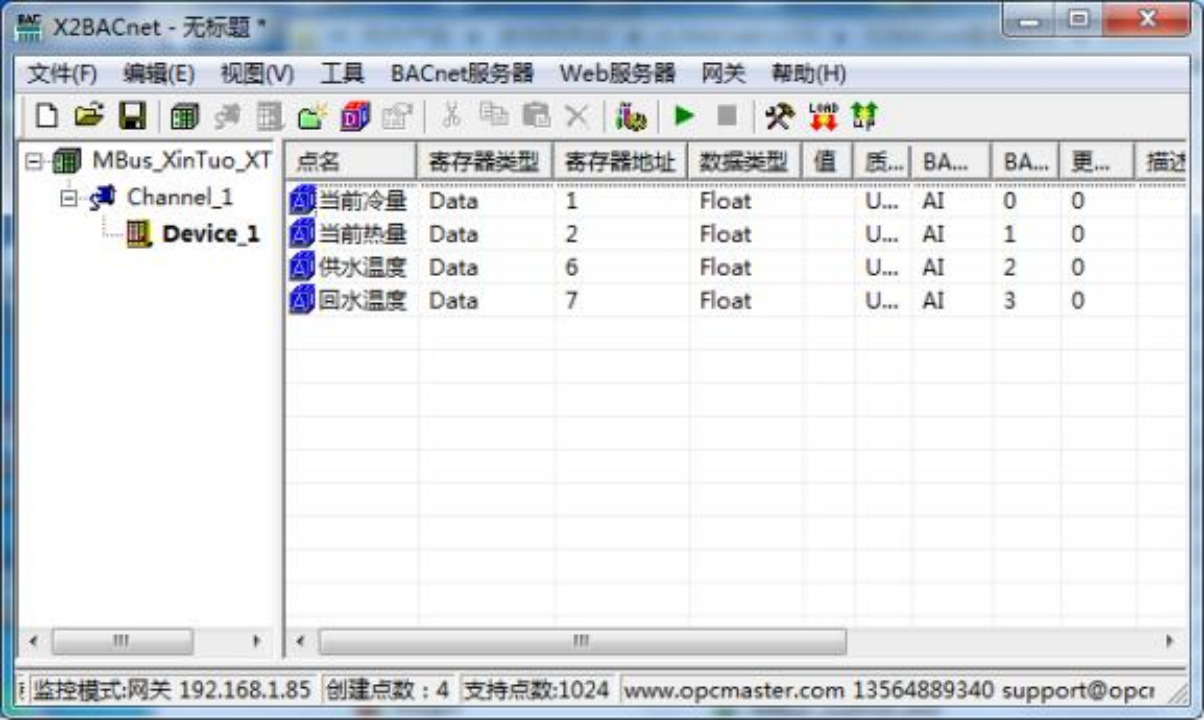

标签建立完成后如下图
