MBUS_AKE (艾科超声波热量表、合肥瑞纳超声波热量表、 天罡 CJT188 超声波热量表)

此协议同样适用于合肥瑞纳超声波热量表和天罡 CJT188 超声波热量表。

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图。

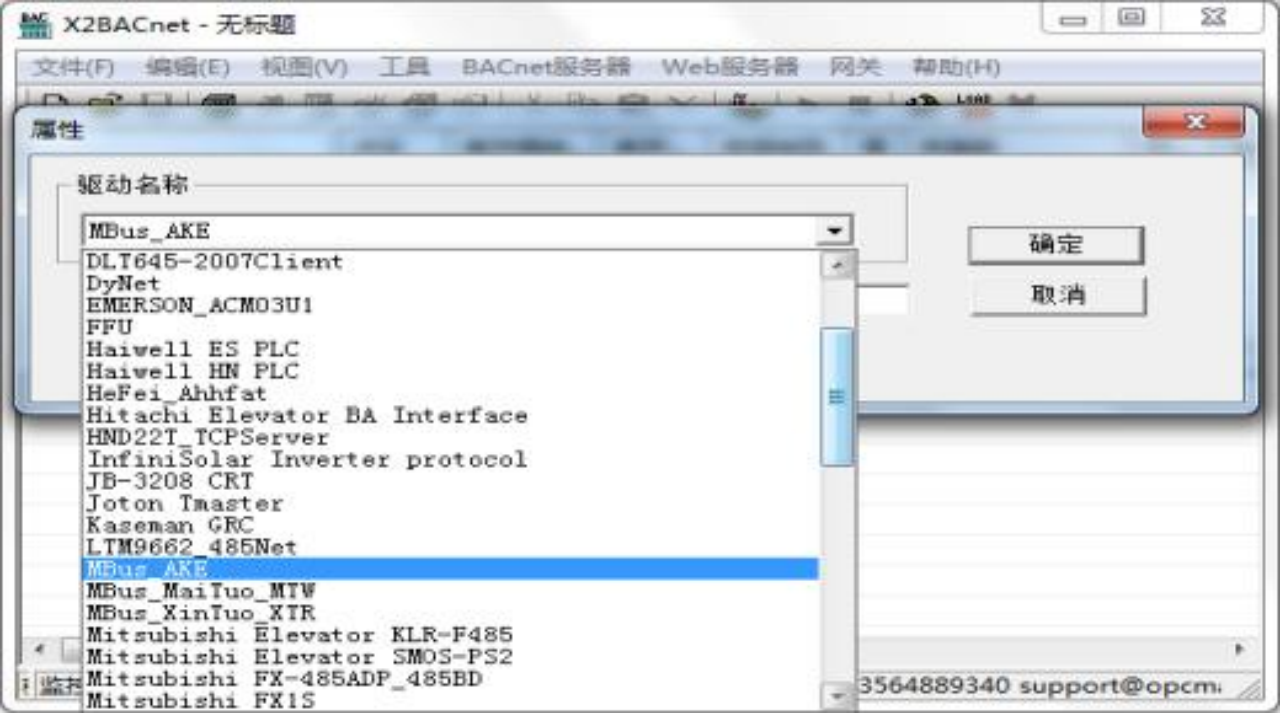

在弹出来的窗口中选择“Mbus_AKE”， 如下图。

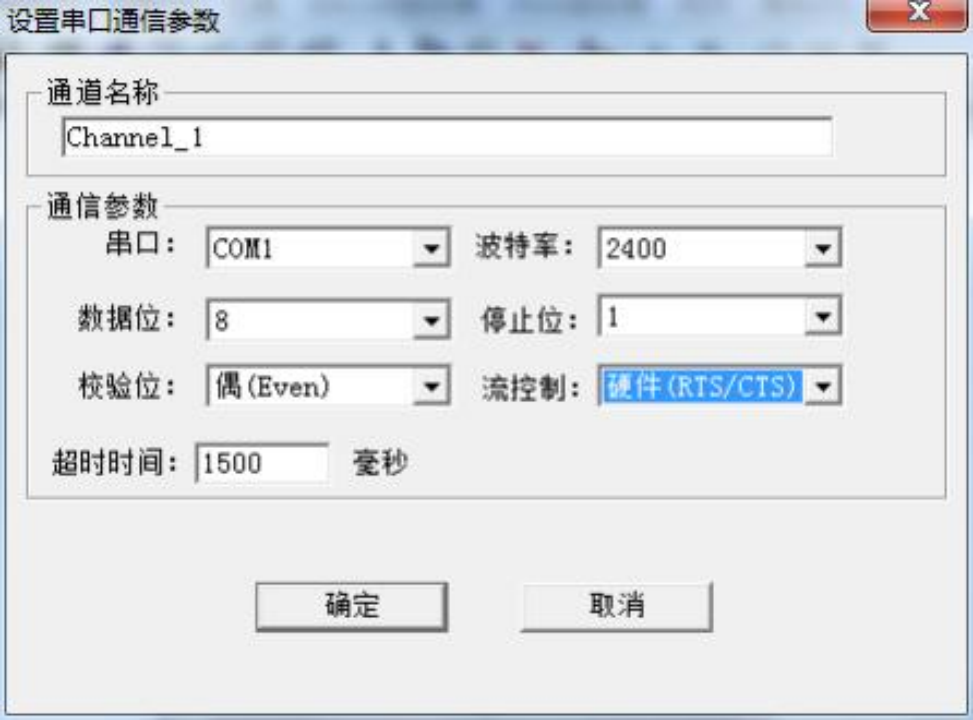

添加好驱动后， 选择新建通道， Mbus(艾科超声波热量表通讯协议)作为串口通讯， 默 认通道串口 1，默认通讯参数：2400bps，8，偶校验位，1 个停止位，此表带有硬件 RTS/CTS 型流控制(合肥瑞纳超声波热量表和天罡 CJT188 超声波热量表无硬件流控制) ，默认超 时时间 1500ms，如下图 2-21-3。注意超时时间是指请求帧的等待超时时间。

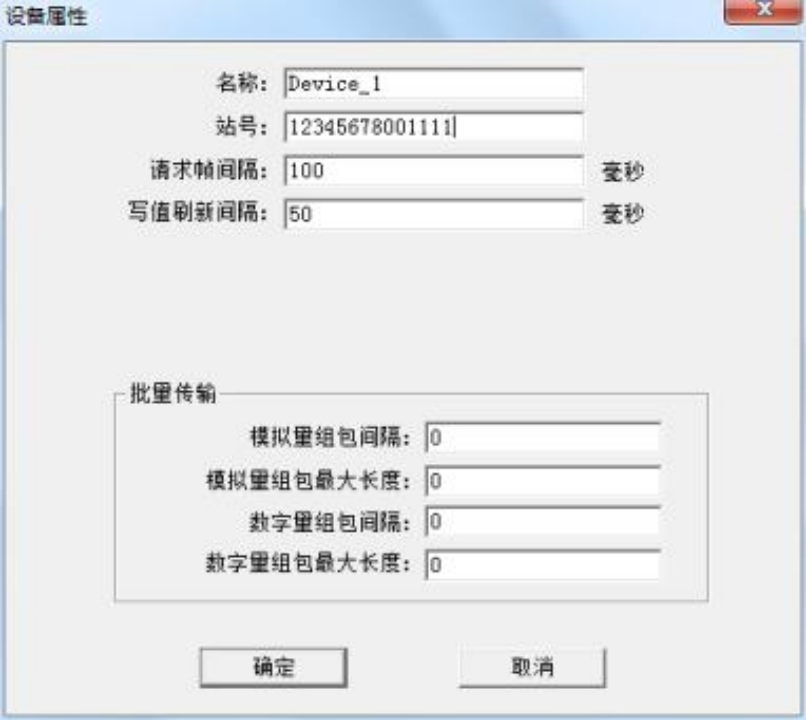

通道建立好后，选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 12345678001111，请求帧间隔为 100 毫秒。如果设备不支持组包，可将组包参数设置 为 0 即可， 如下图 2-21-4。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的 时间间隔。

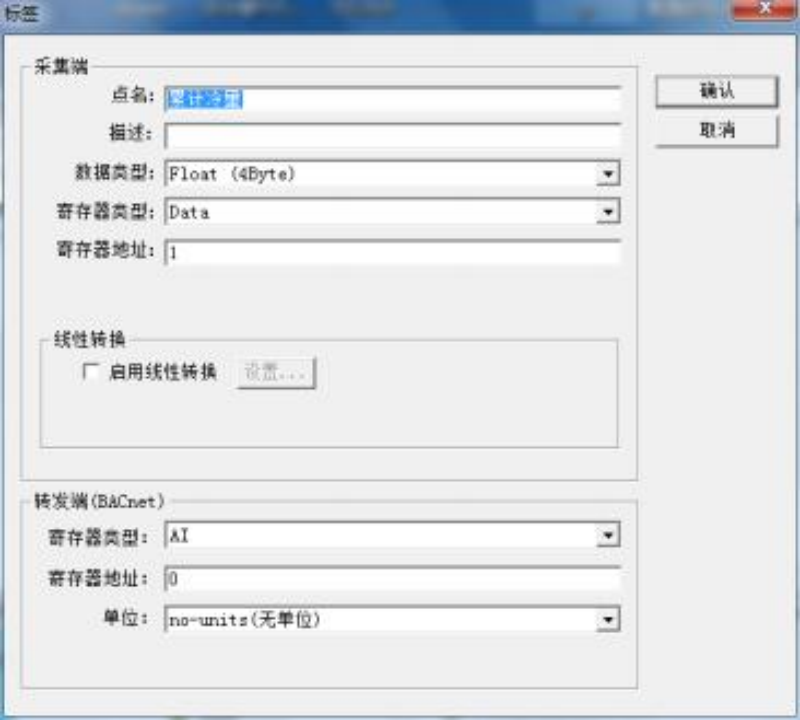

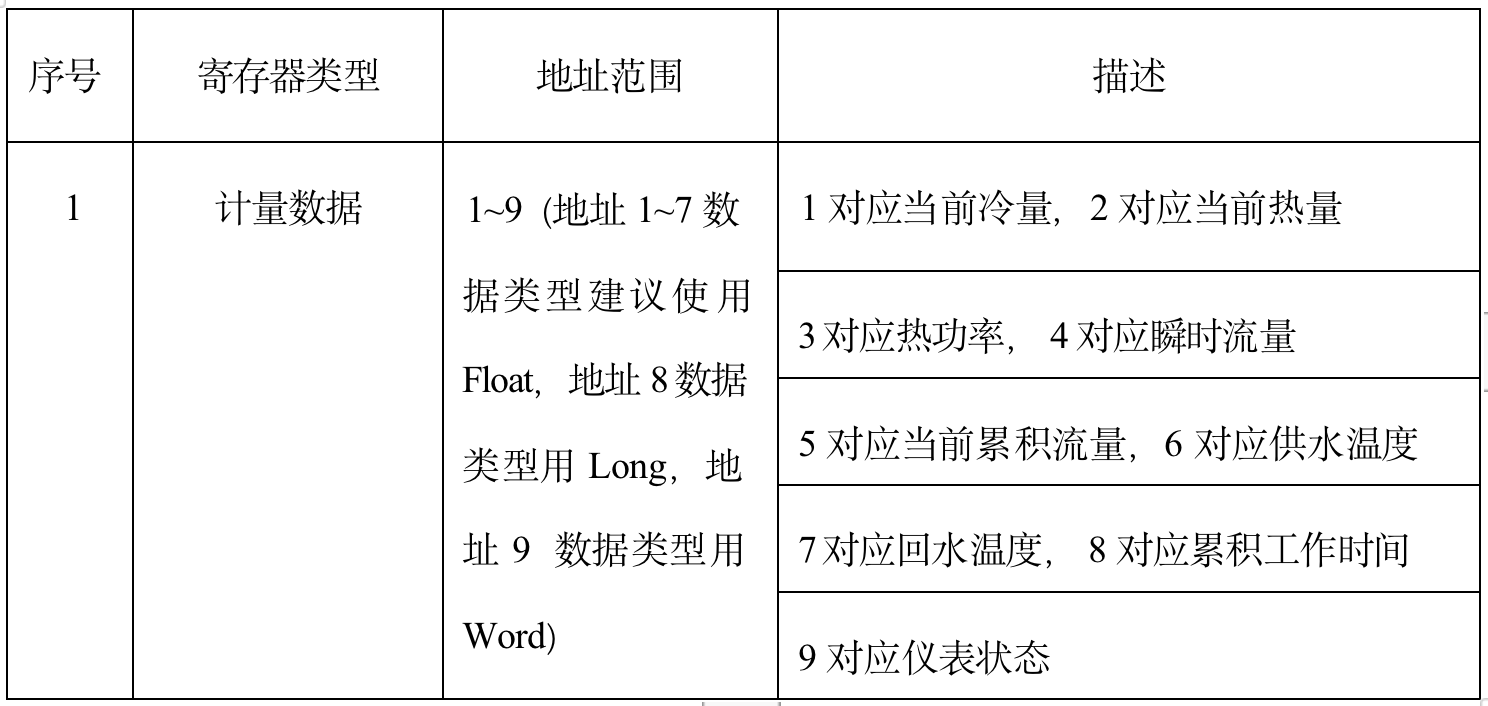

设备新建好后， 选择添加标签(点) ，如下图。在建立点位的时候，采集端寄 存器类型为计量数据，寄存器地址是指要读取的数据字段地址，其中寄存器有效地址为 1~9。

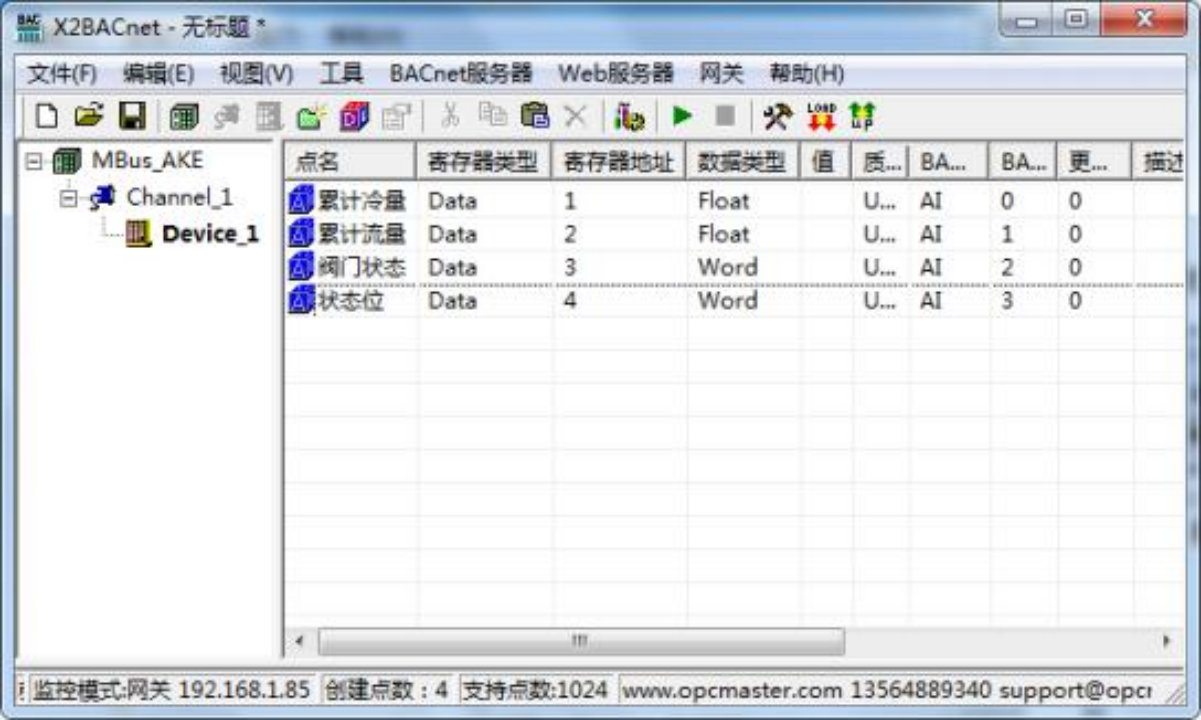

标签建立完成后如下图。

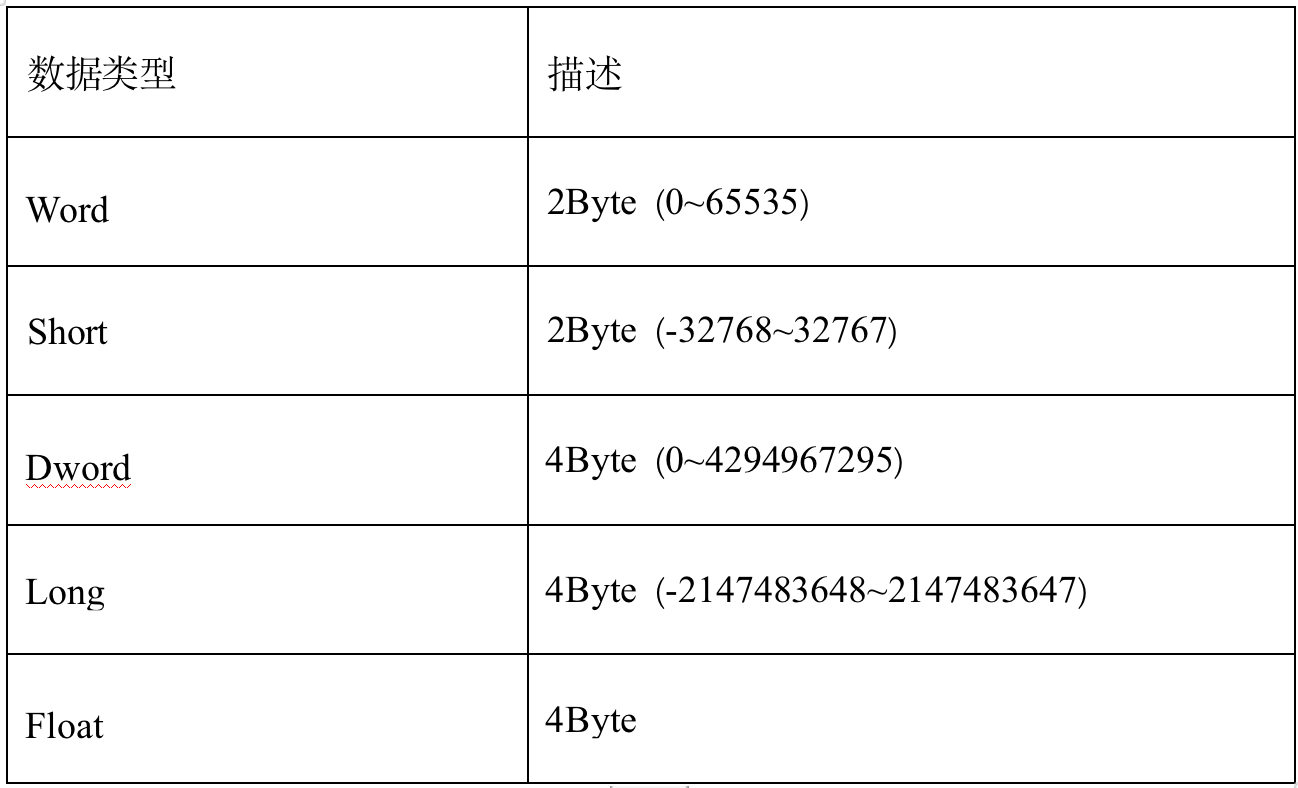

采集端支持的数据类型有：Boolean 、Word 、Short 、Dword 、Long  、Float，具体描述 如表所示。
