MBus_BASIC (广州柏诚通用协议)

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图。

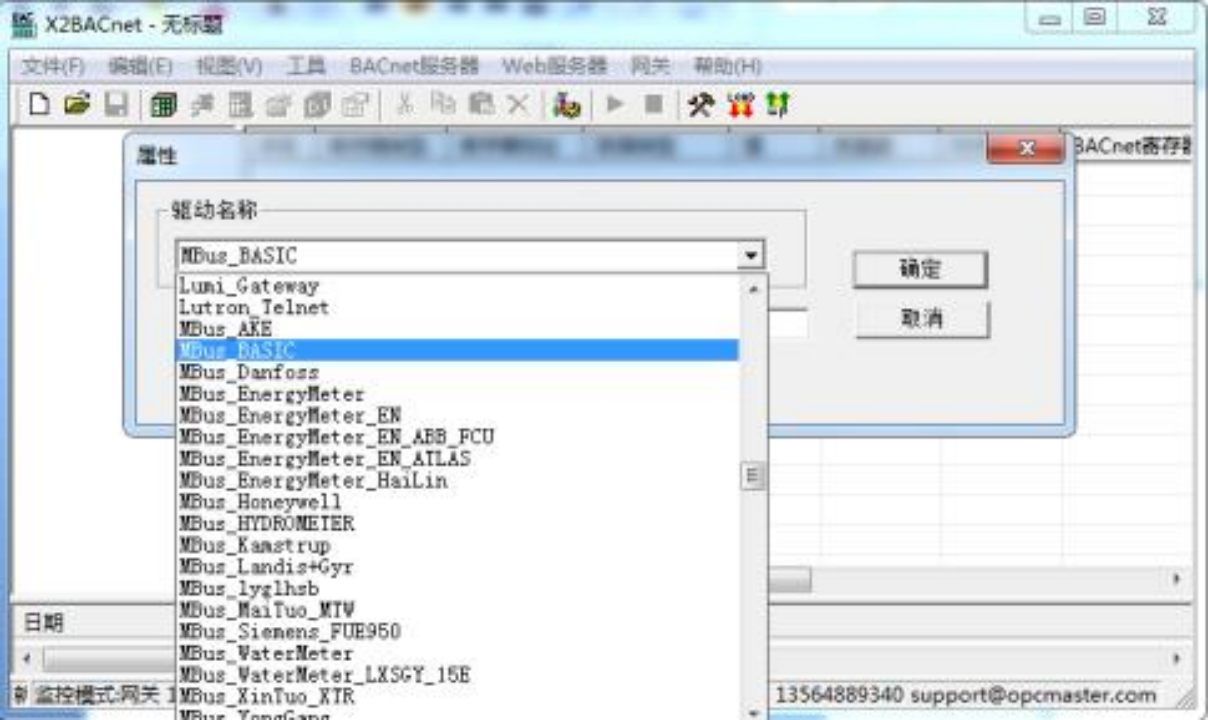

在弹出来的窗口中选择“MBus_BASIC”，如下图。

添加好驱动后， 选择新建通道， Mbus_BASIC 作为串口通讯， 默认通道串口 1，默认 通讯参数：2400bps ，8 ，偶校验位，1 个停止位，默认超时时间 1500ms ，如下图 2-288-3。 注意超时时间是指请求帧的等待超时时间。

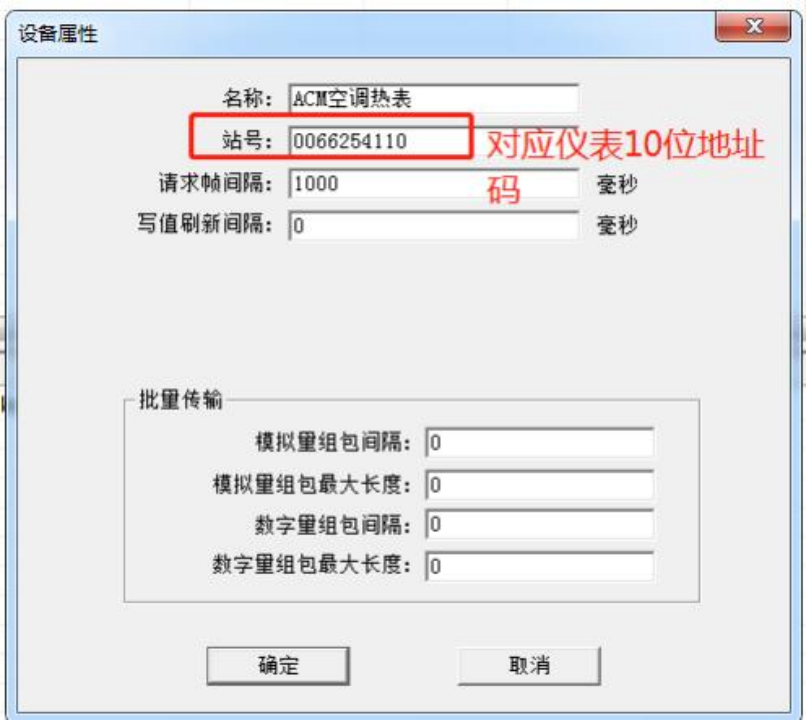

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备站号对 应柏诚仪表 10 位地址码(4 个 byte 组成 10 进制的表号)，请求帧间隔为 100 毫秒。如下图 2-288-4。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。

设备新建好后， 选择添加标签(点) ，如下图 2-288-5。在建立点位的时候， 采集端 寄存器类型根据所连仪表类型选择(10H 表示超声波水表，20H 表示中央空调 ACM 热量 表， 28H 表示超声波 UHM 热量表， 40H 表示电表) ，寄存器地址是指要读取的数据字段 地址。

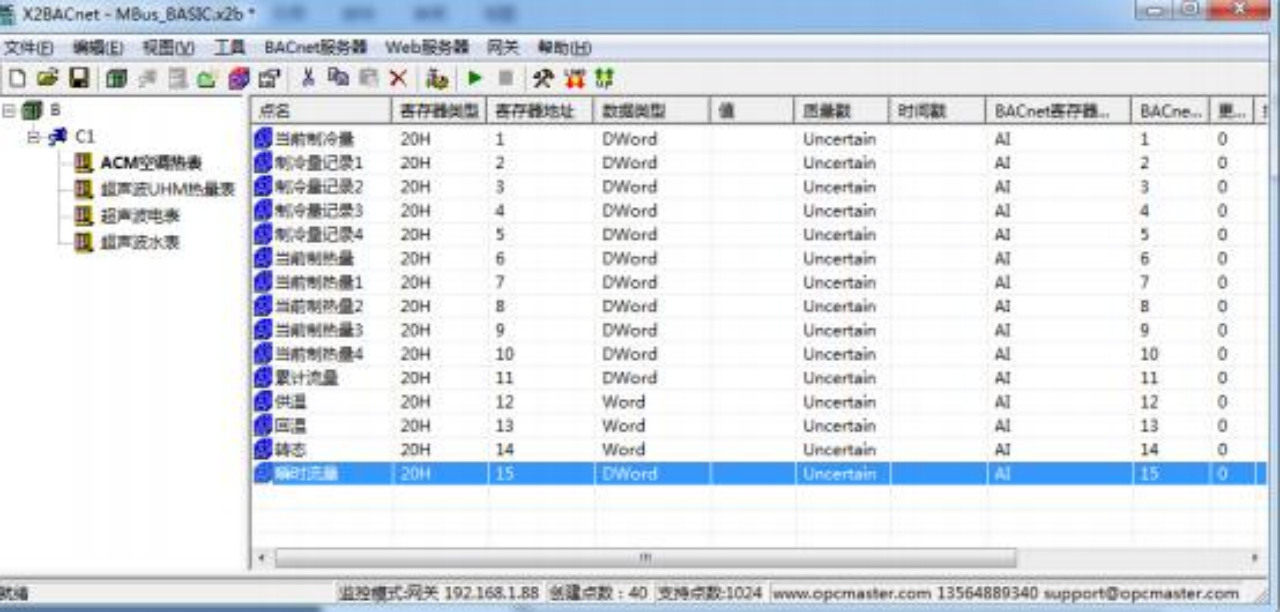

标签建立完成后如下图。

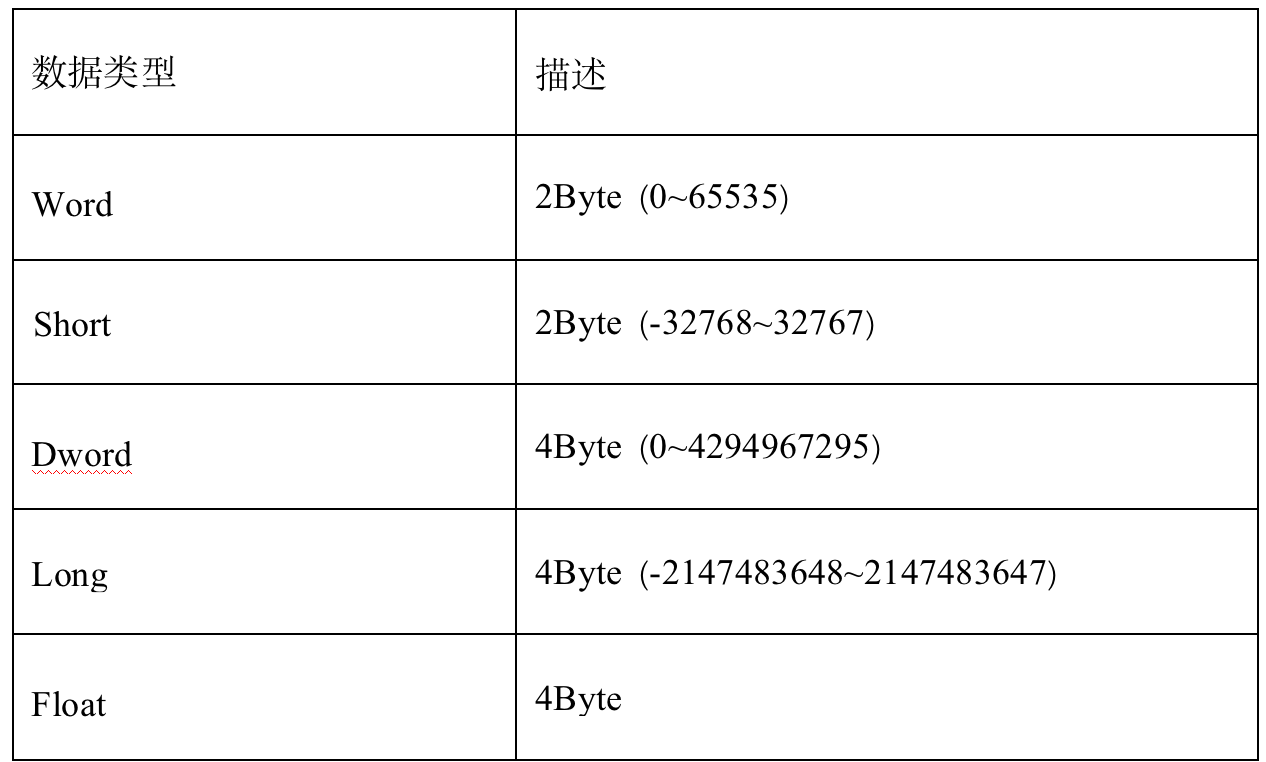

采集端支持的数据类型有： Word、Short、Dword、Long  、Float，具体描述如表所示。
