MBus_EnergyMeter_HaiLin (海林 MBus 能量表)

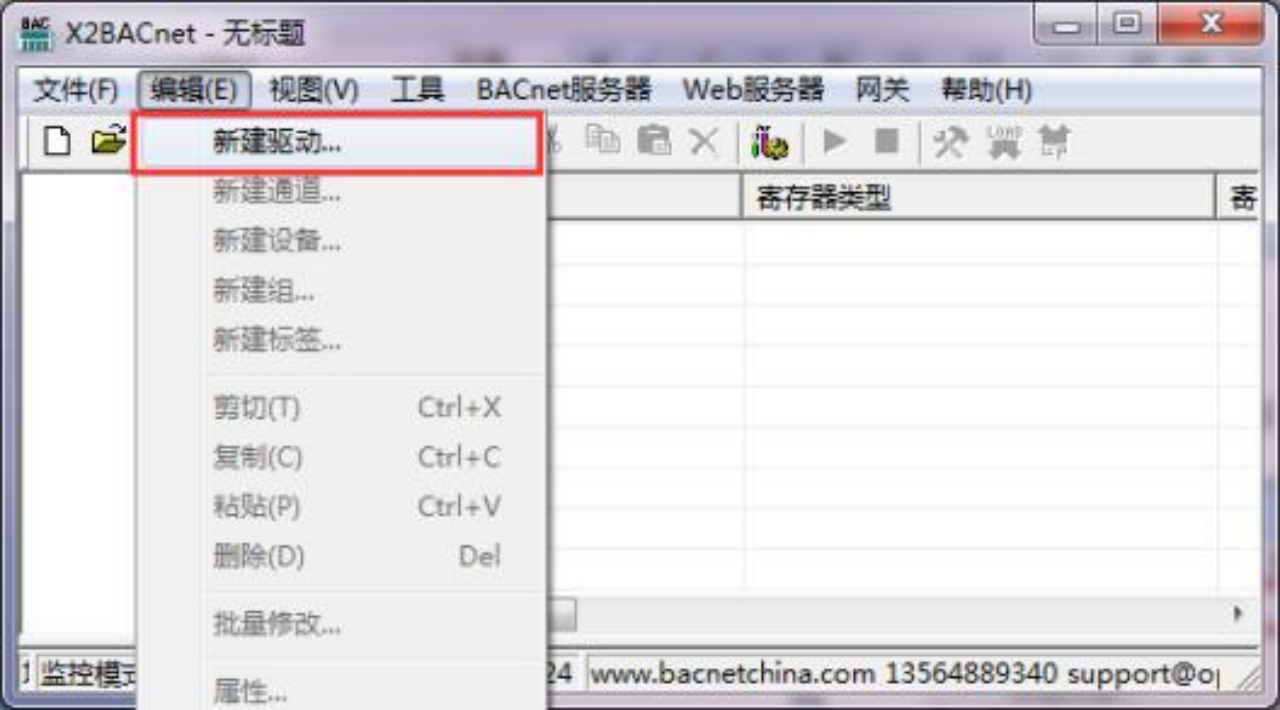

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图。

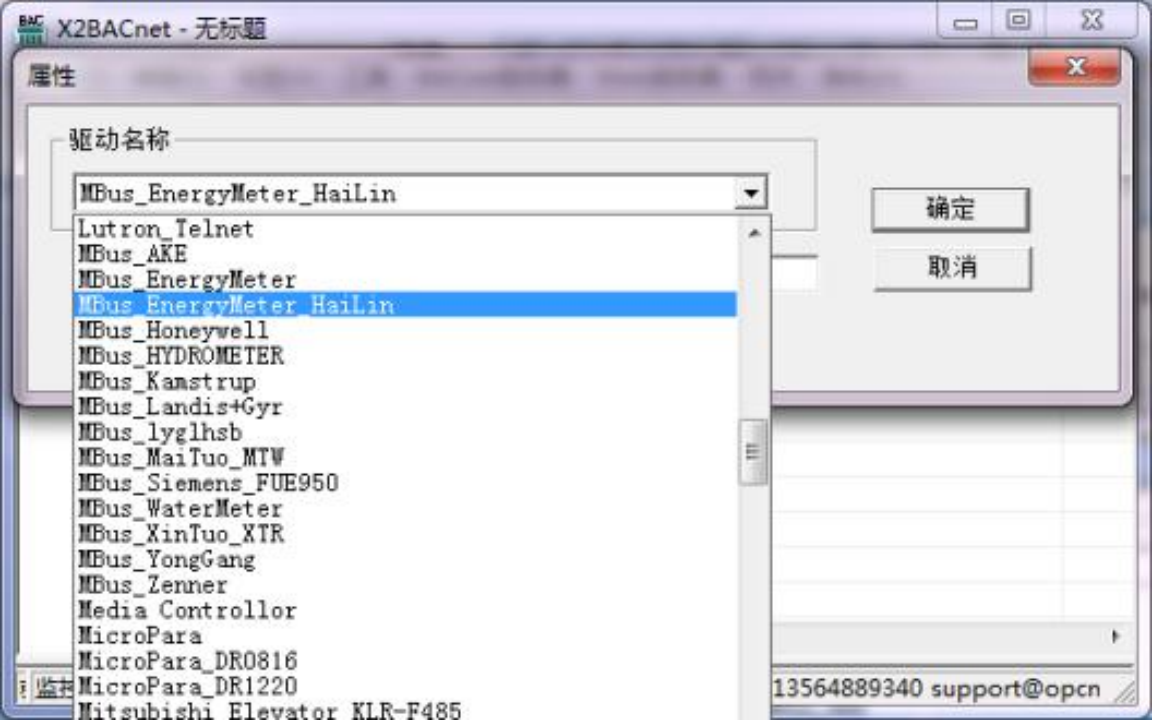

在弹出来的窗口中选择“MBus_EnergyMeter_HaiLin”，如下图

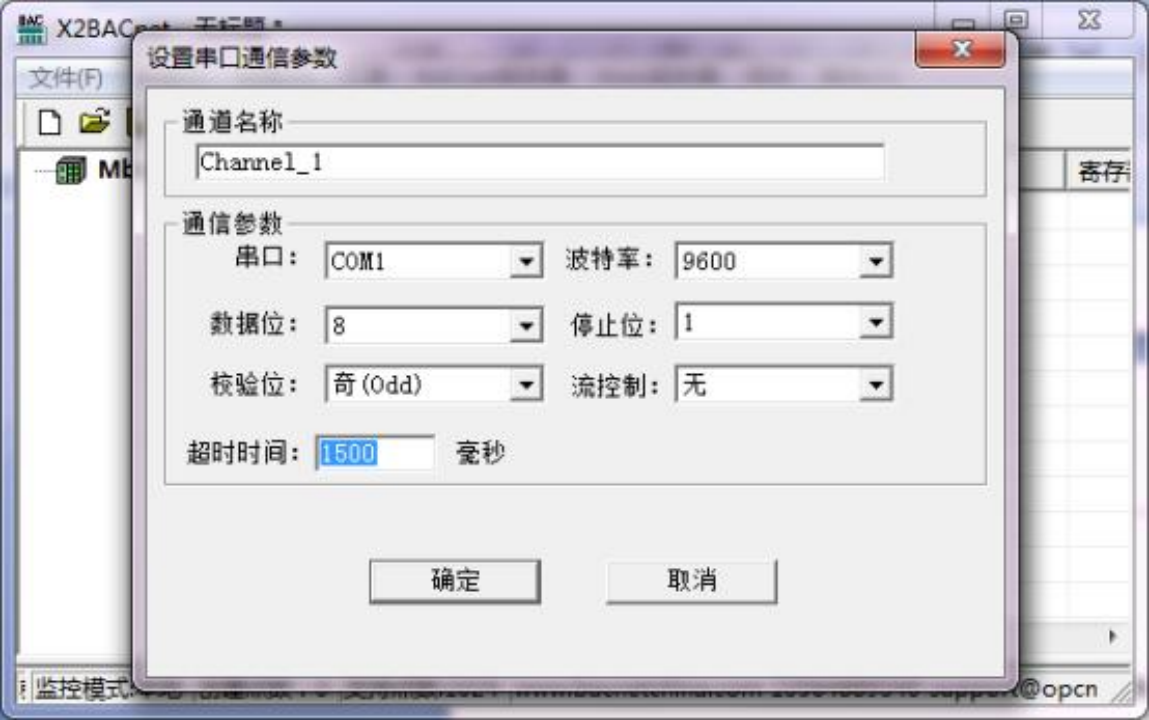

添加好驱动后， 选择新建通道， MBus_EnergyMeter_HaiLin (海林 MBus 能量表)作为 串口通讯， 默认通道串口 1 ，默认通讯参数： 9600bps ，8 ，奇校验位，1 个停止位， 默认 超时时间 1500ms，如下图。注意超时时间是指请求帧的等待超时时间。

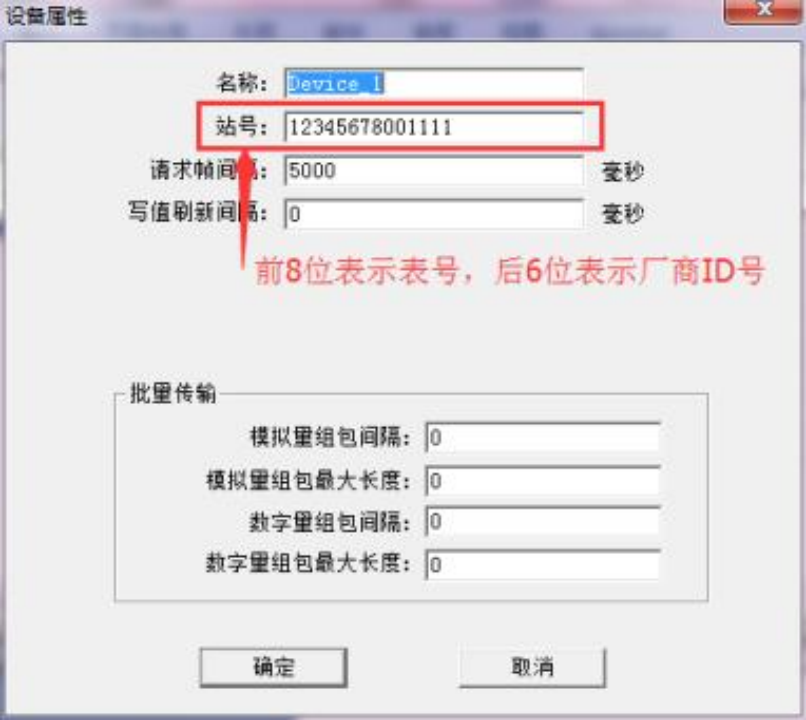

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 12345678001111，请求帧间隔为 100 毫秒。组包参数设置为 0 即可，如下图 2- 132-4 。 注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。

注意站号前 8 位表示表号，后6 位表示厂商 ID 号。

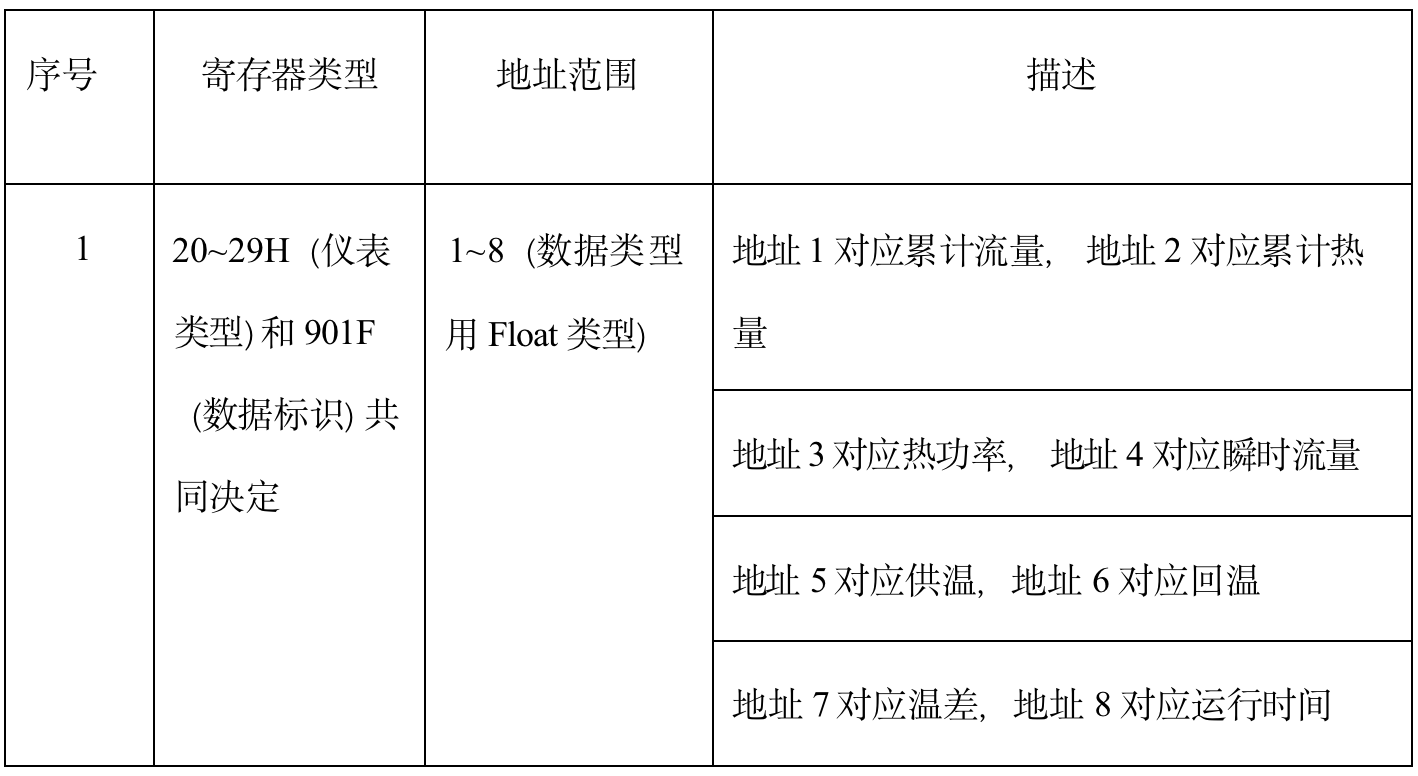

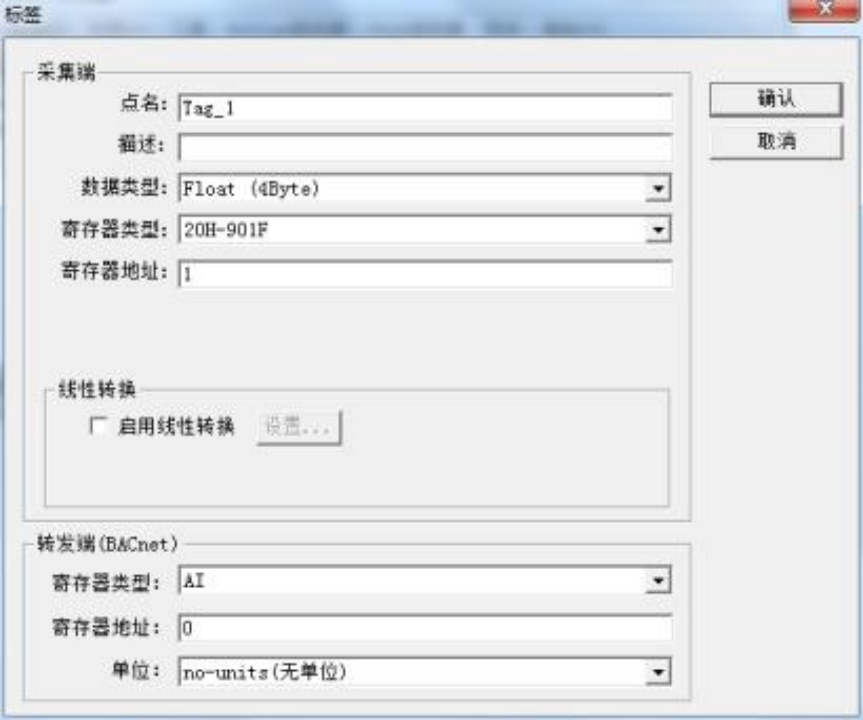

设备新建好后， 选择添加标签(点) ，如下图 2- 132-5。在建立点位的时候， 采集端 寄存器类型可根据现场设备的仪表类型(20~29)和数据标识(901F  或 1F90)选择，寄 存器地址是指要读取的数据字段地址，其中寄存器有效地址为 1~8。

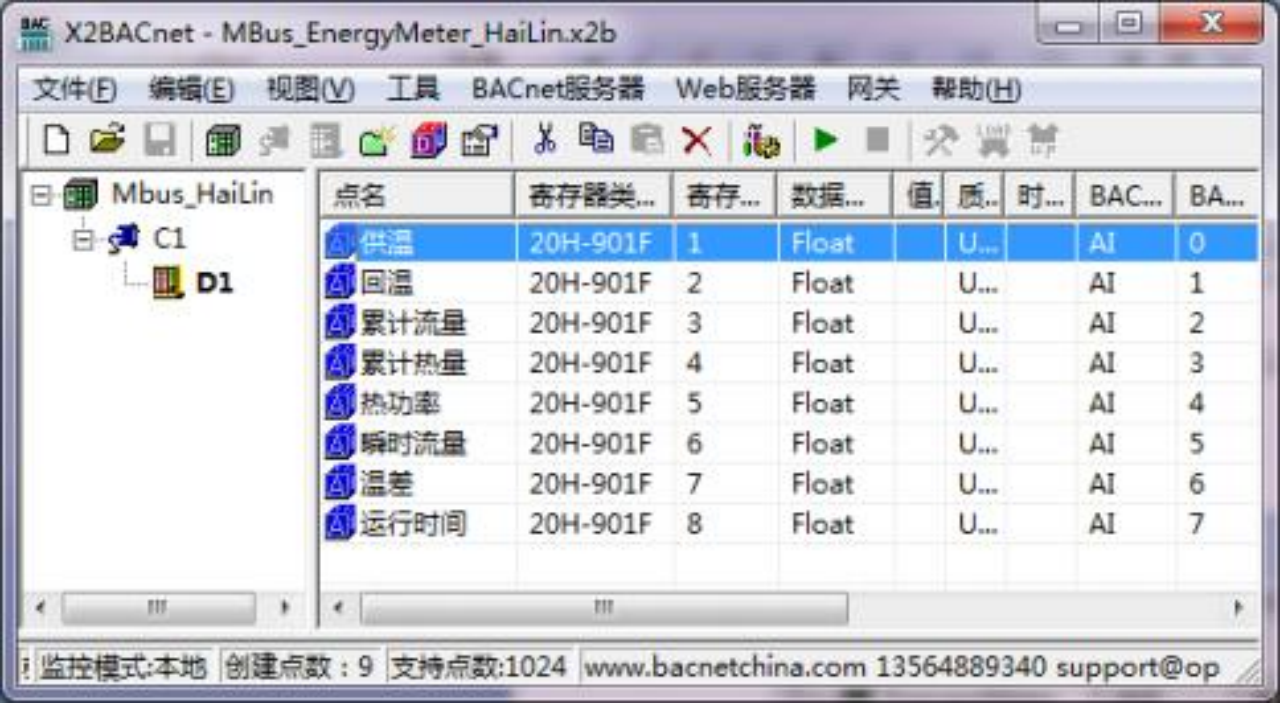

标签建立完成后如下图 2- 132-6 。BACnet 服务端地址从 1 开始。

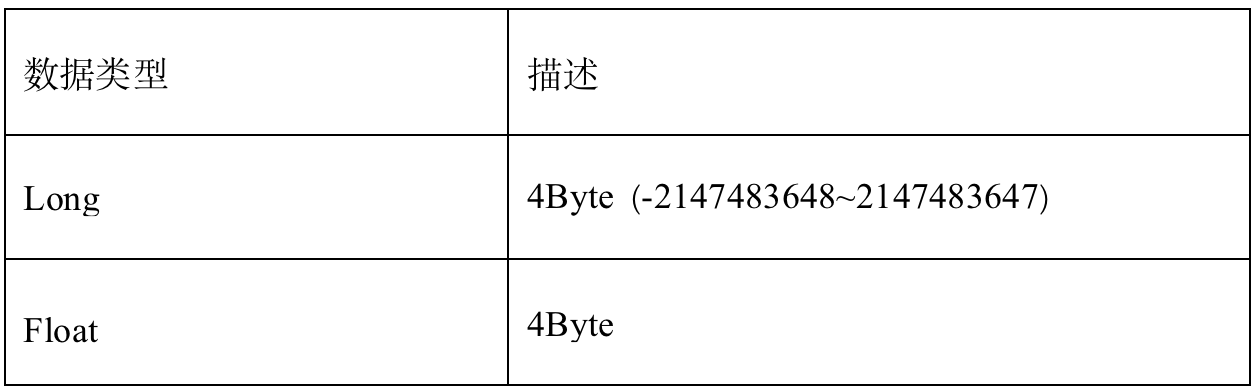

采集端支持的数据类型有 Long 和 Float 两种类型，如表所示。
