LvJian_8868_485 (北京绿建科技 8868-485 采暖温控器)

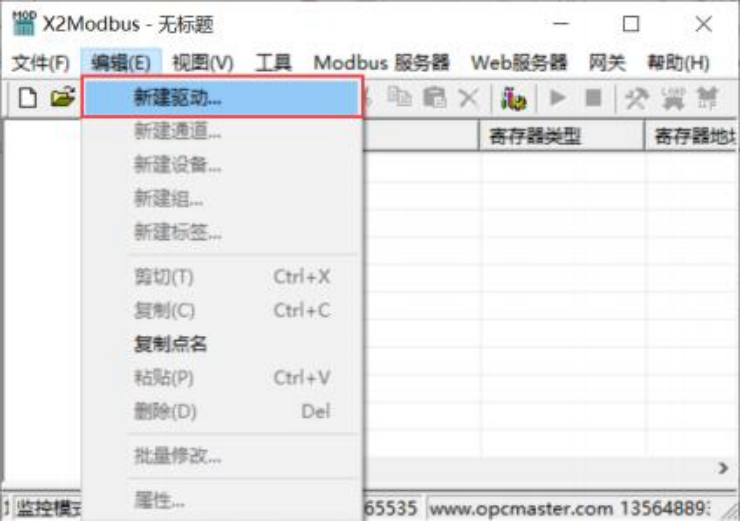

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

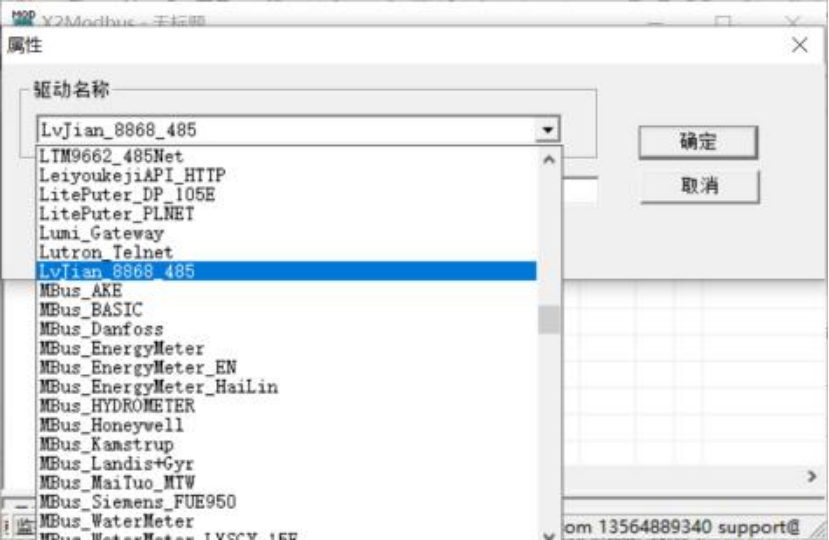

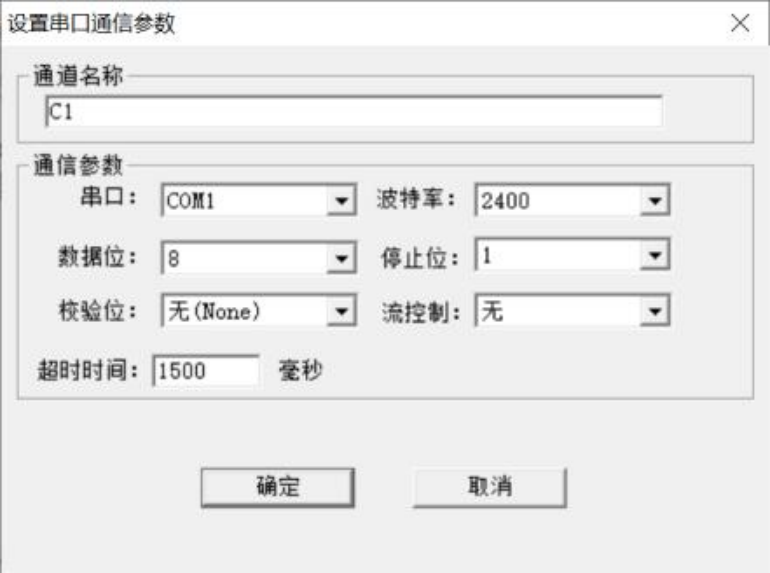

添加好驱动后， 选择新建通道， LvJian_8868_485 是北京绿建科技 8868-485 采暖温控 器通讯协议，以 RS-485 通信方式通讯，默认通道为串口 1 ，默认通讯参数： 2400bps ，8， 偶校验位， 1 个停止位，默认超时时间 1500 毫秒，在配置时，如果设备响应比较慢， 超 时时间尽量设置长一点， 如下图 。注意超时时间是指主站请求帧的等待超时时间。

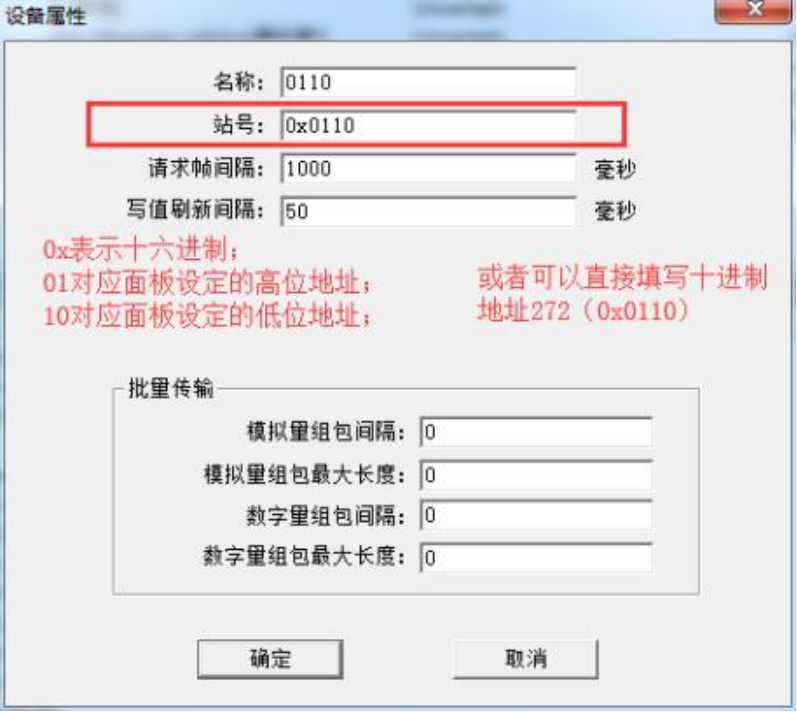

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备站号默 认为 0x0110，此参数为机组设备通讯地址。其他参数默认，请求帧间隔为下一帧和上一帧 间隔的时间，如下图 。

注意站号可以选择 16 进制表示， 地址前面需要添加0x 前缀(不区分大小写)，

也可以直接用十进制表示。例如面板高位地址设定为 01，低位地址设定为 10，则此处可以 表示为 0x0110，或者直接写 272。

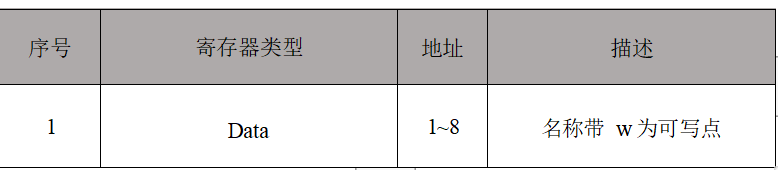

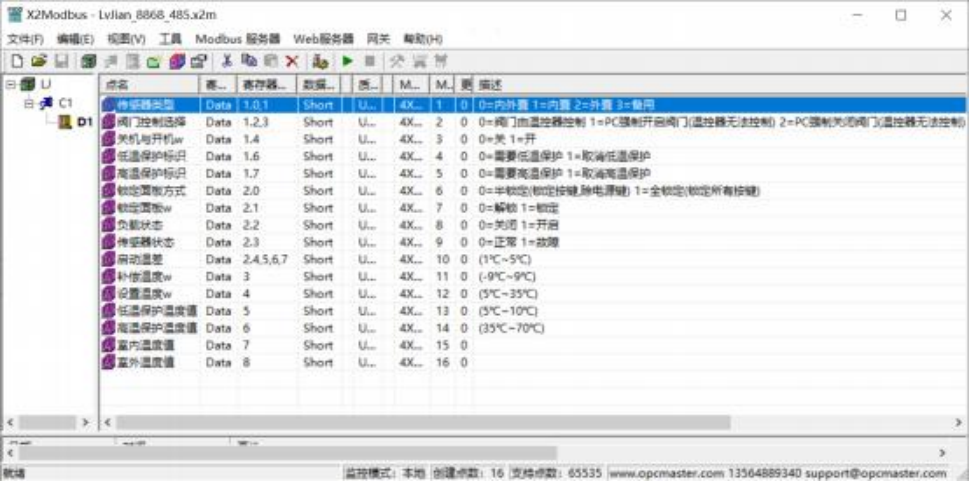

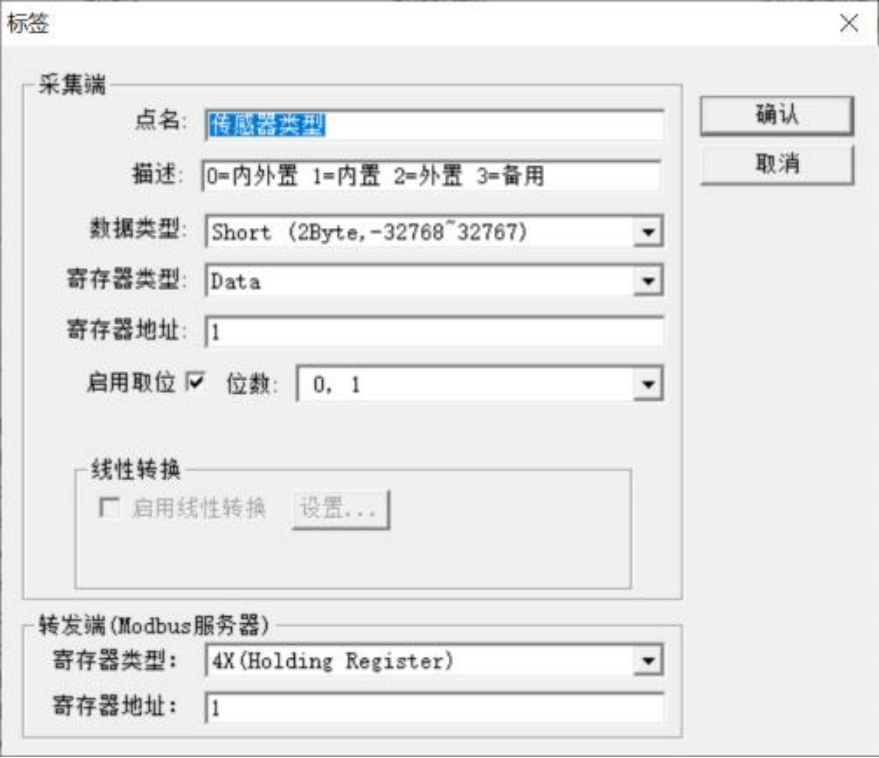

设备建立好后，选择新建标签(点) ，在建立点位的时候，采集端寄存器类型为 Data， 寄存器地址，具体如下表
