新建驱动

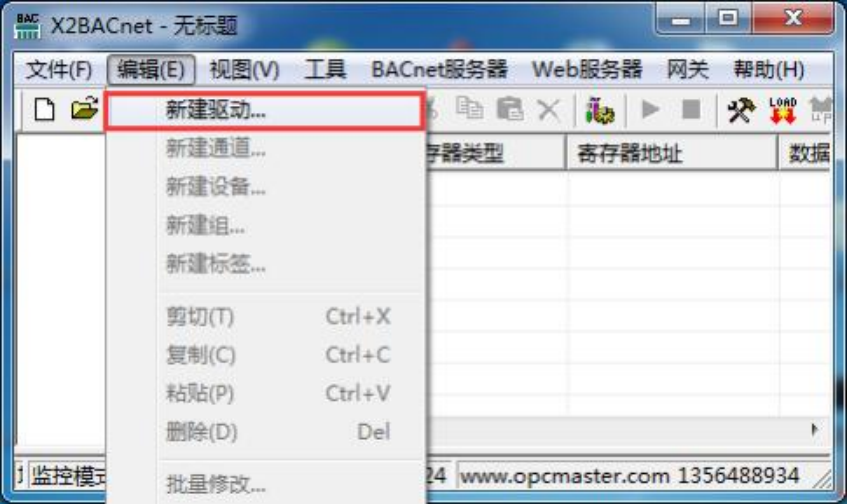

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

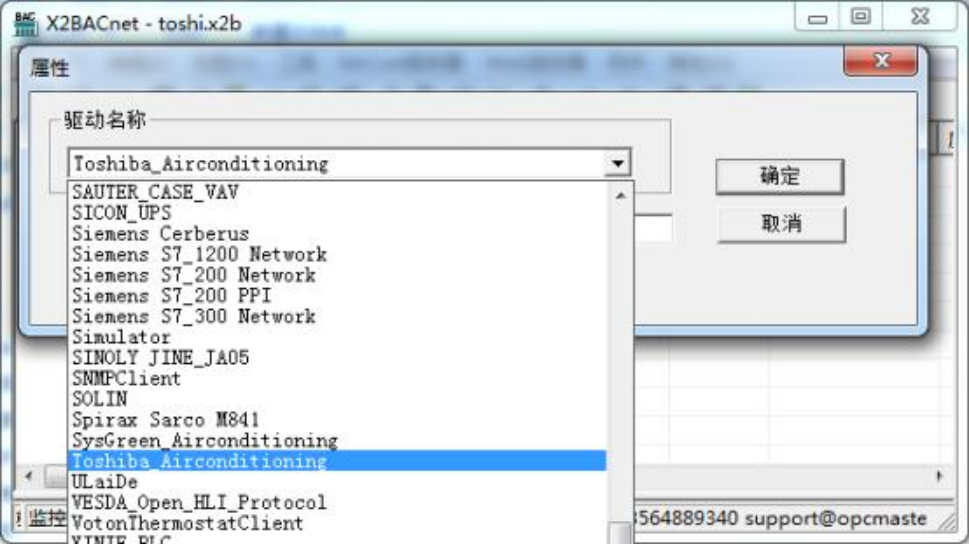

在弹出来的窗口中选择“Toshiba_Airconditioning”驱动,如下图
新建通道

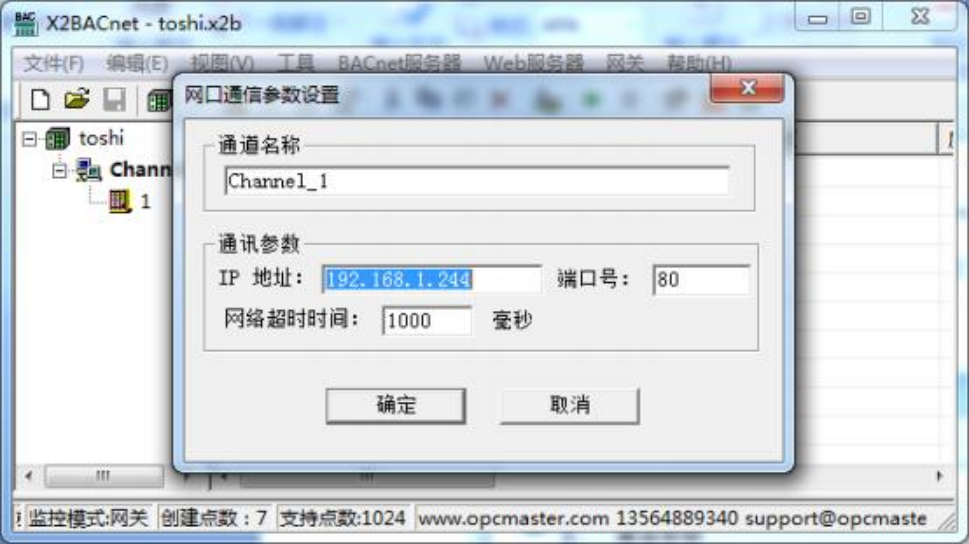

添加好驱动后,选择新建通道, Toshiba_Airconditioning 是以网口方式通讯, IP 地址 即为采集集控器地址,默认端口号为 80,默认网络超时时间 1000ms,如下图 。注 意超时时间是指请求帧的等待超时时间。
新建设备

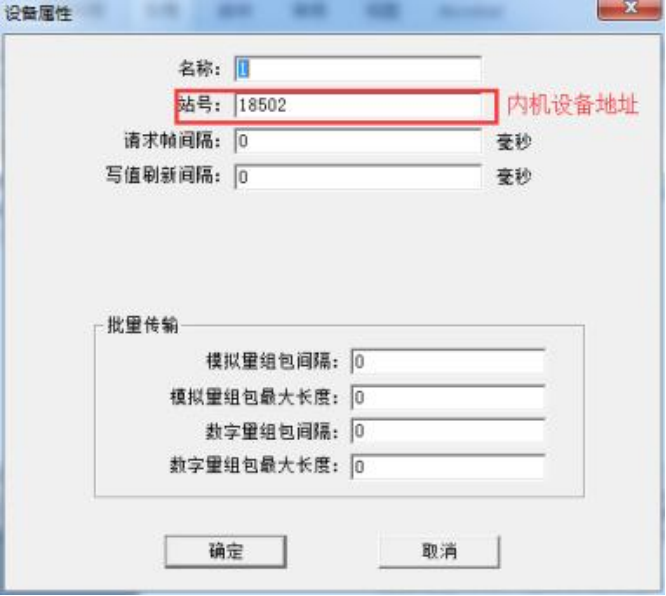

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 18502,请求帧间隔为 0 毫秒。组包参数设置为 0 即可, 如下图 。注意请求帧 间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

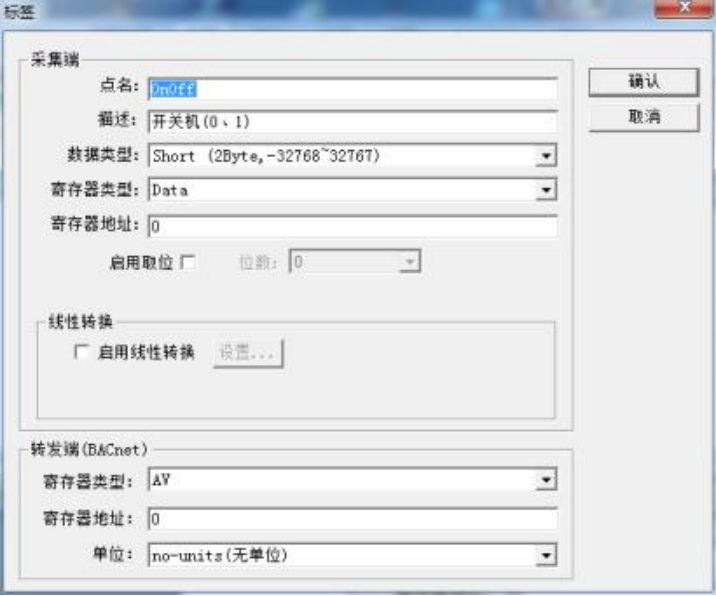

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图 。设置标签参数的时候,注意采集端 Data 寄存器的寄存器地址是从 0 开始的。

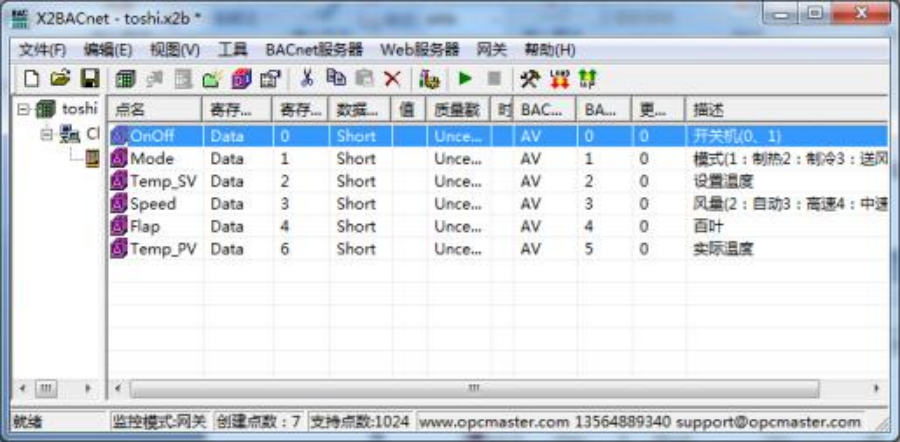

注意: 以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图

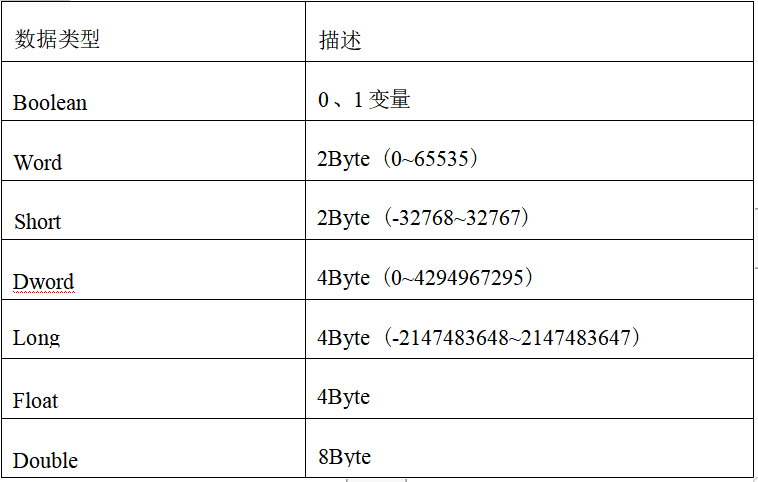

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long 、Float、Double, 具体描述如表

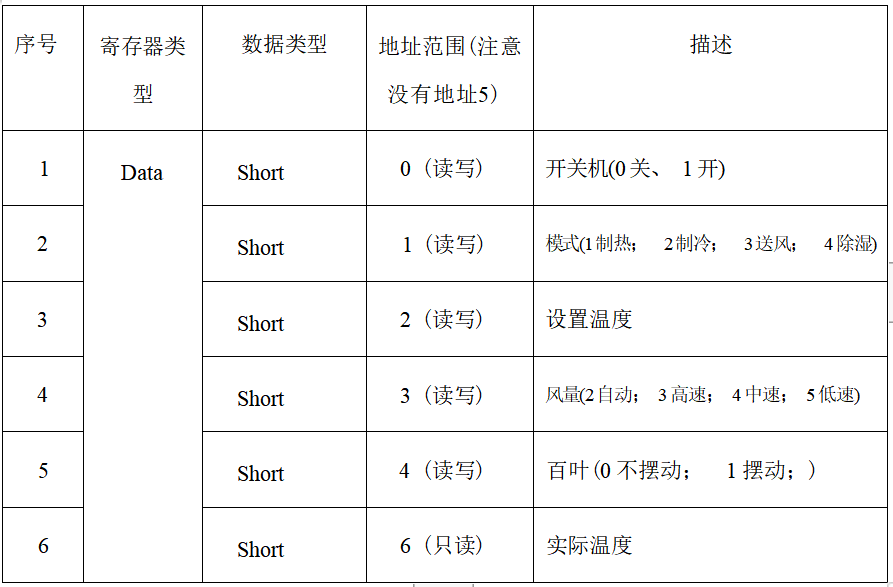

采集端支持的寄存器类型如表
