SamSung_DVM_Protocol (三星空调)

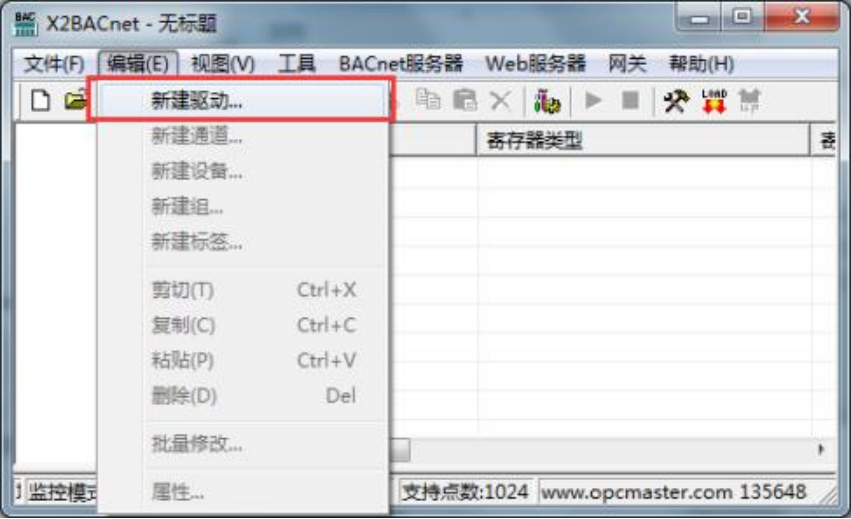

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

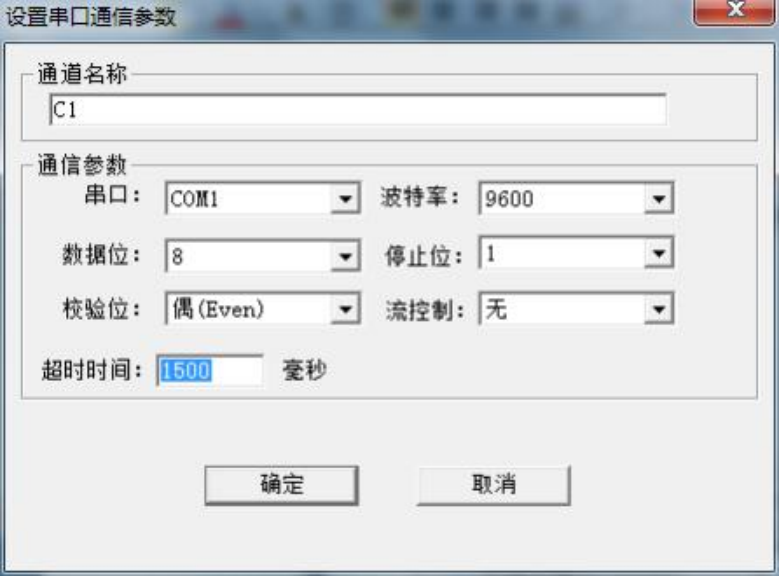

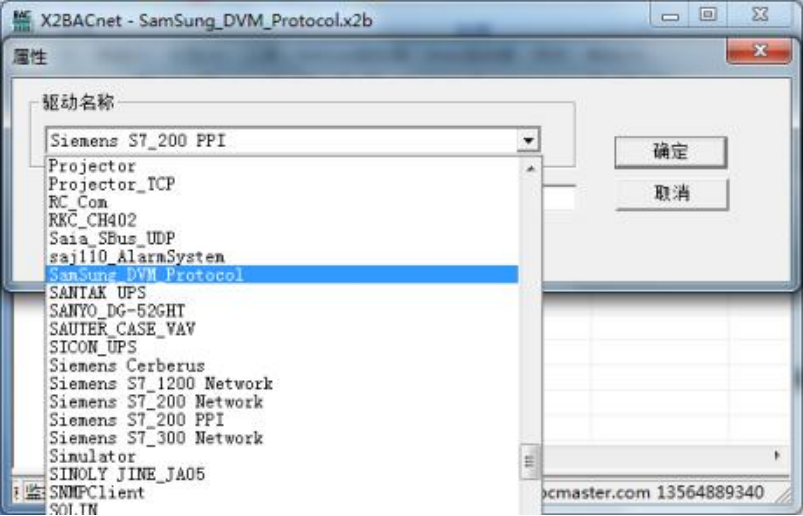

添加好驱动后，选择新建通道, SamSung_DVM_Protocol 是三星空调协议驱动，以串口 方式通信， 以 RS-485 方式通讯， 默认串口 1 ，默认传输波特率可选 9600bps，数据格式为 8 数据位，1 停止位，偶校验。默认超时时间为 1500ms，在配置时， 如果设备响应比较慢， 超时时间尽量设置长一点，如下图

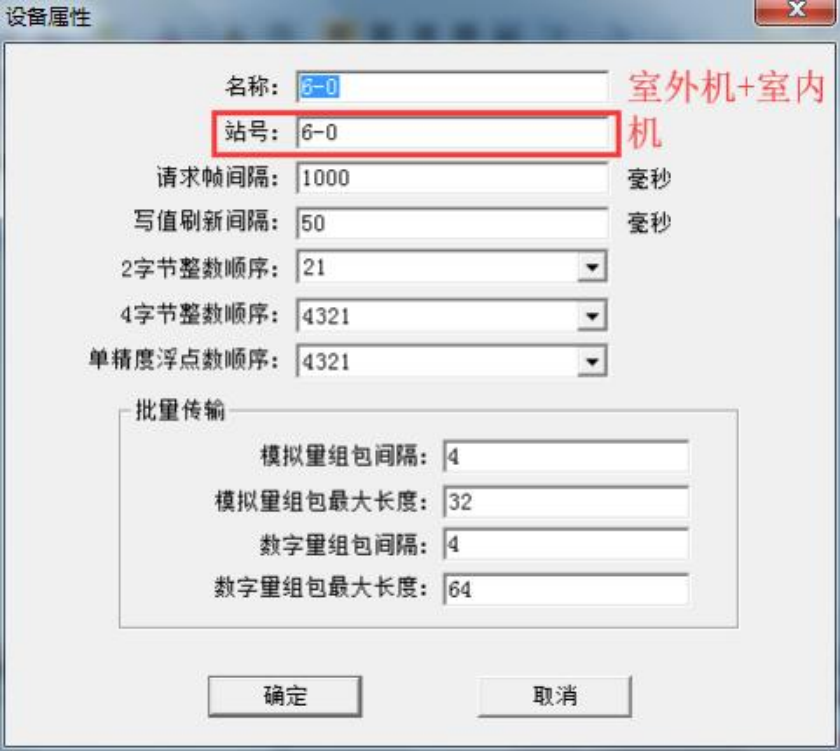

通道建立好后，选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为 0-0，请求帧间隔默认为 200 毫秒，若设备响应慢，可以将请求帧设置长一点。将组 包参数设置为 0 即可，如下图 2- 167-4。注意请求帧间隔是指发出下一帧请求与上一帧得到 回应之间的时间间隔。

地址解析：

◆   6-0 代表第一位室外机地址 6；第二位室内机地址0；

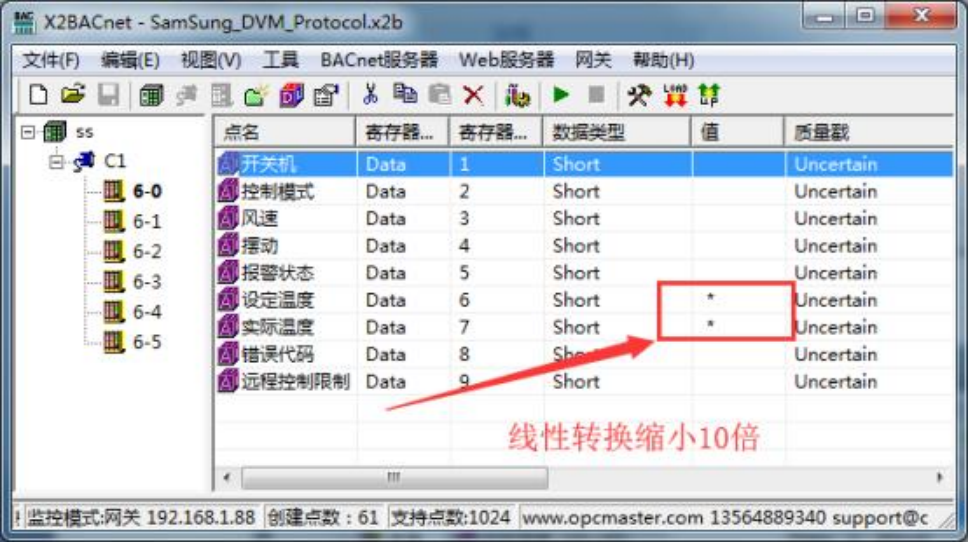

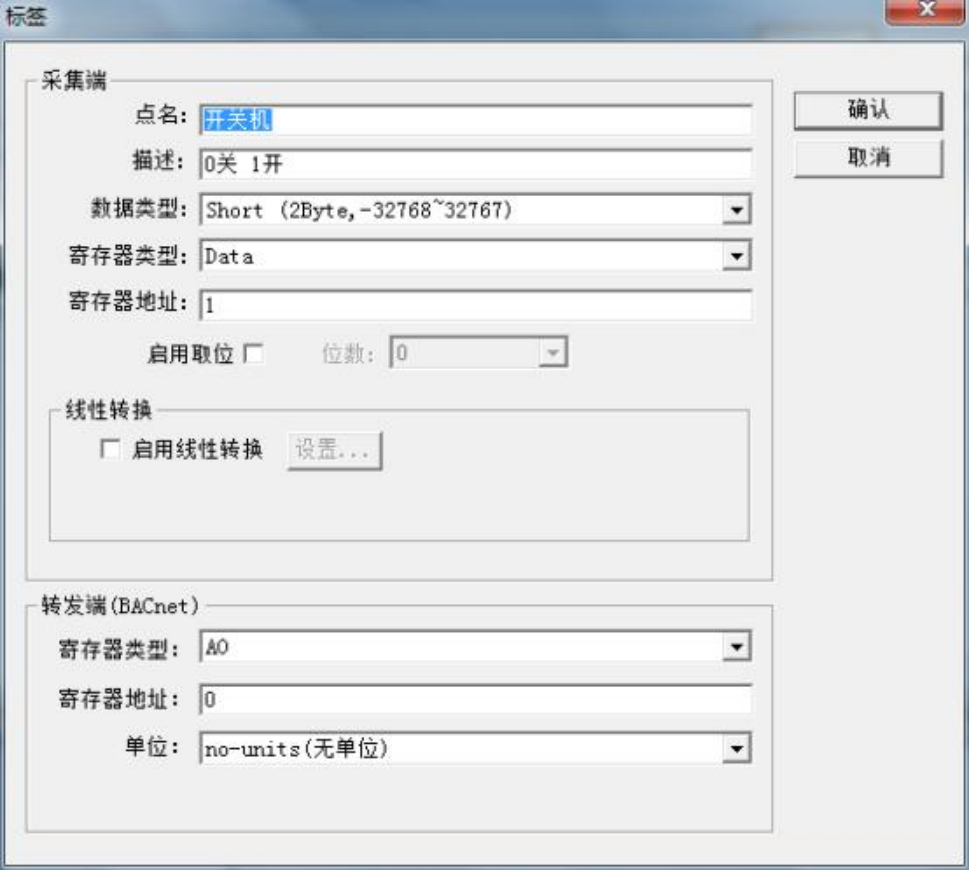

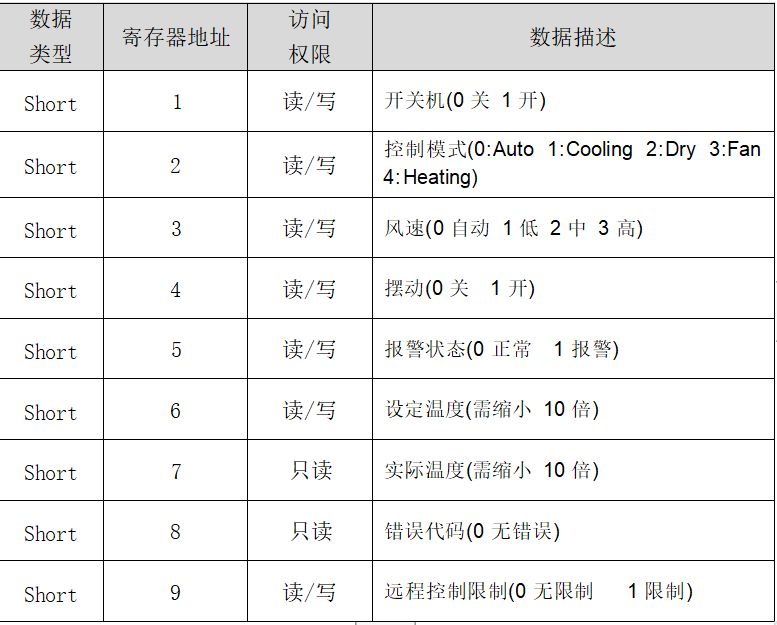

在建立点位的时候， 寄存器类型只有一个 Data，有效的寄存器地址为 1-9，分别对应 一个空调的信息，对应关系详见下表
