新建驱动
在上位机配置界面菜单栏，选择“新建驱动”，如下图

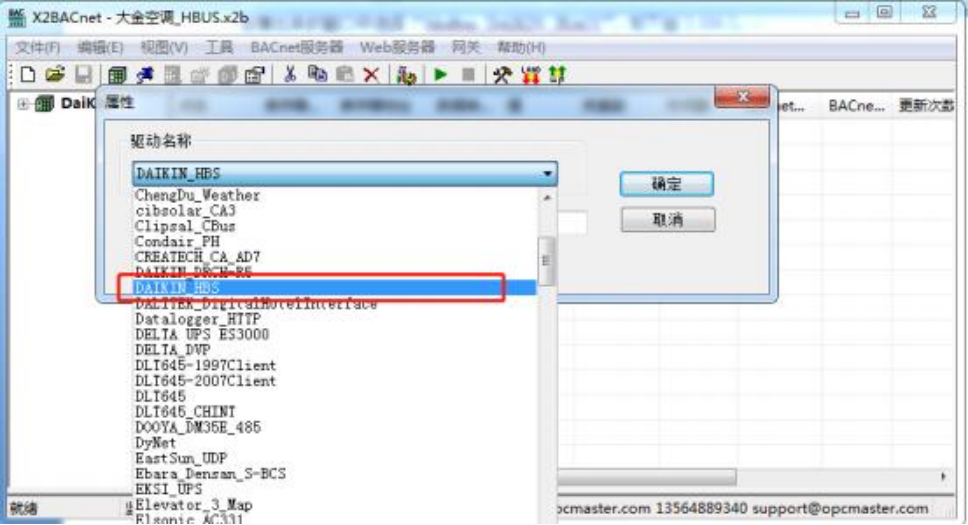

在弹出来的窗口中选择“DAIKIN_HBS”，如下图
新建通道

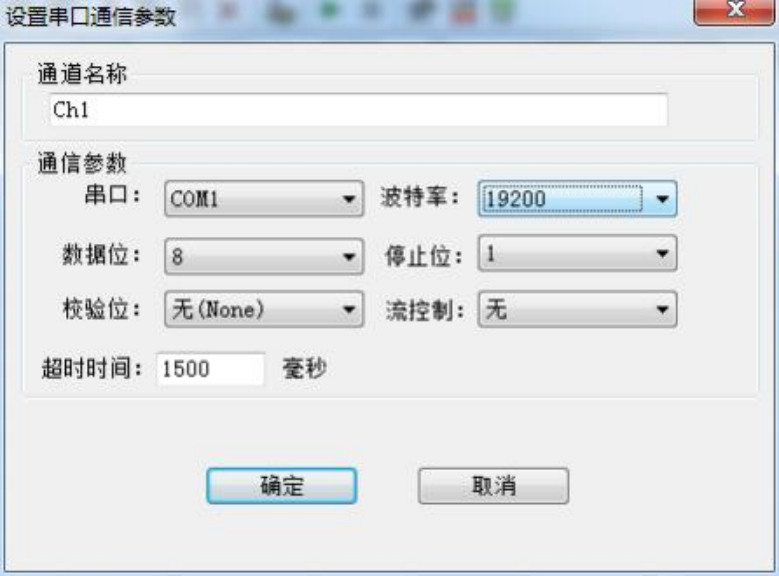

添加好驱动后，选择新建通道， DAIKIN_HBS 是大金室内机空调内部 HBS 协议， 经 由迅饶 HBS-RS485 转换器进入网关， 默认通讯参数：19200bps ，8 ，无校验位，1 个停止 位，默认超时时间 1500 毫秒，如下图
新建设备

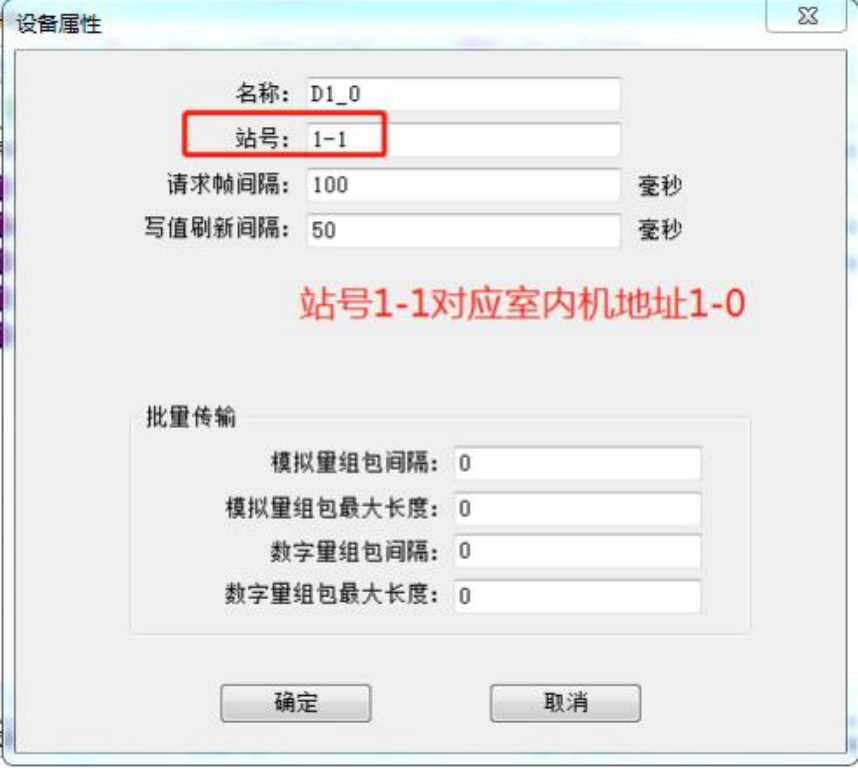

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 1- 1，请求帧间隔为 100 毫秒，设备组包参数设置为 0 即可，如下图 。注意 请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
注意:站号表示大金空调室内机站号，一个迅饶HBS-RS485 转换器可以拖 16 台室内机。 如 1- 1，表示室内机地址为 1-00。
如 1-2，表示室内机地址为 1-01。
以此类推 …
如 4- 16，表示室内机地址为 4- 15。
新建标签

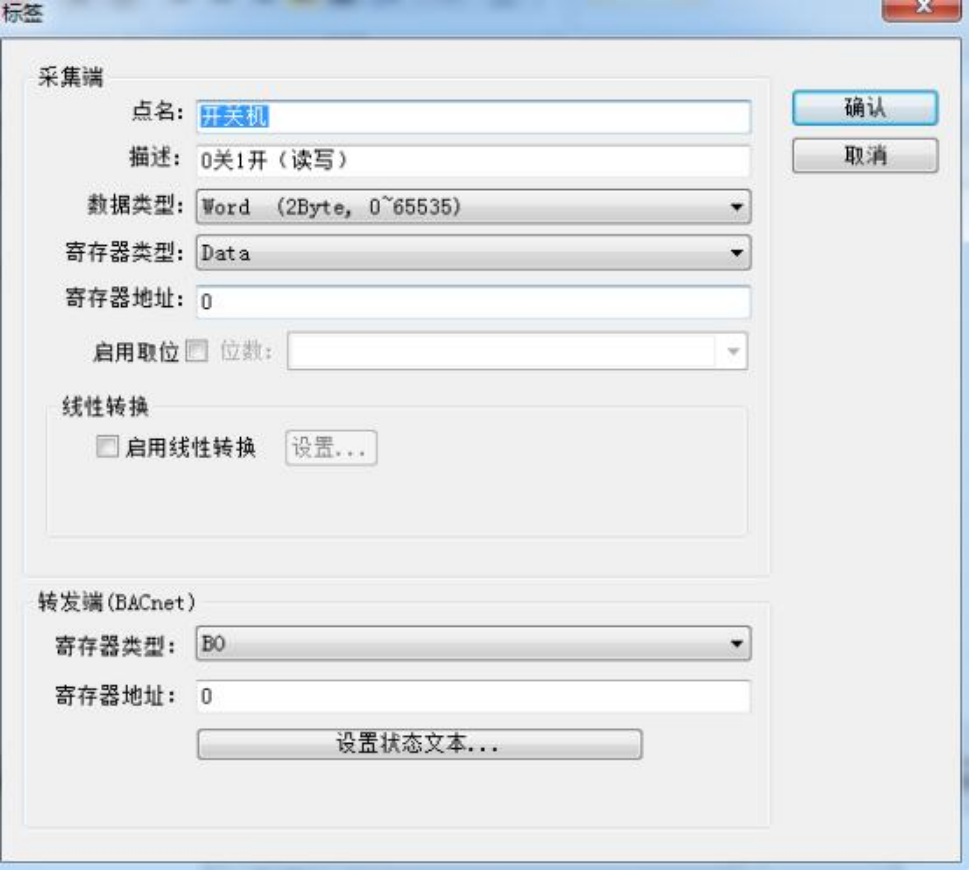

设备建立好后，选择新建标签(点) ，寄存器类型固定为 Data ，寄存器地址范围 0~4， 分别表示开关机，模式， 风速， 温度设定，室内温度等 5 个数据， 如下

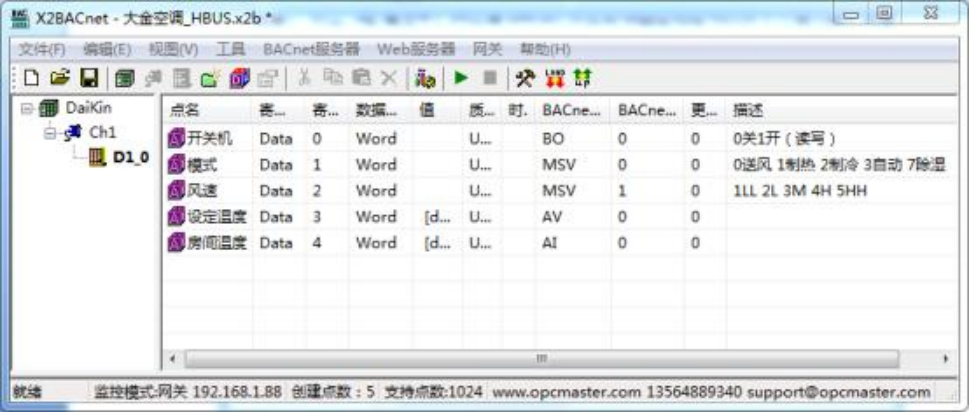

注意： 以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成， 如下图
采集端支持的数据类型只有 Word 类型，具体描述如

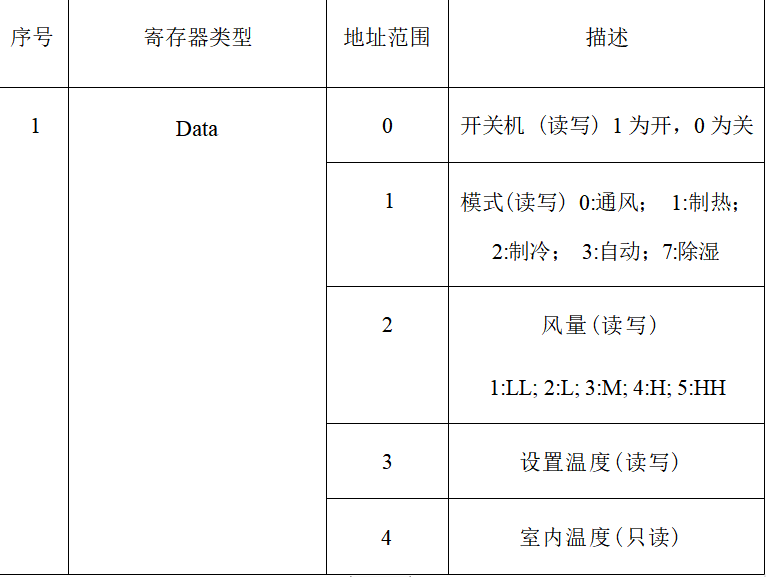

采集端的寄存器类型只有 Data 一种类型(详细寄存器地址含义可对应协议文档说明)， 具体说明如表
