Midea_MDV (美的空调 MDV 系列通讯协议)

新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

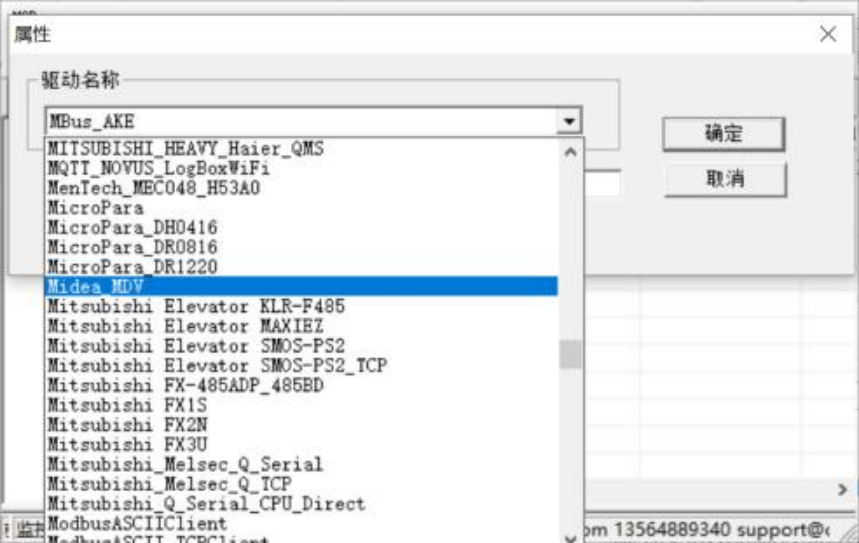

在弹出来的窗口中选择“Midea_MDV”, 如下图

 新建通道

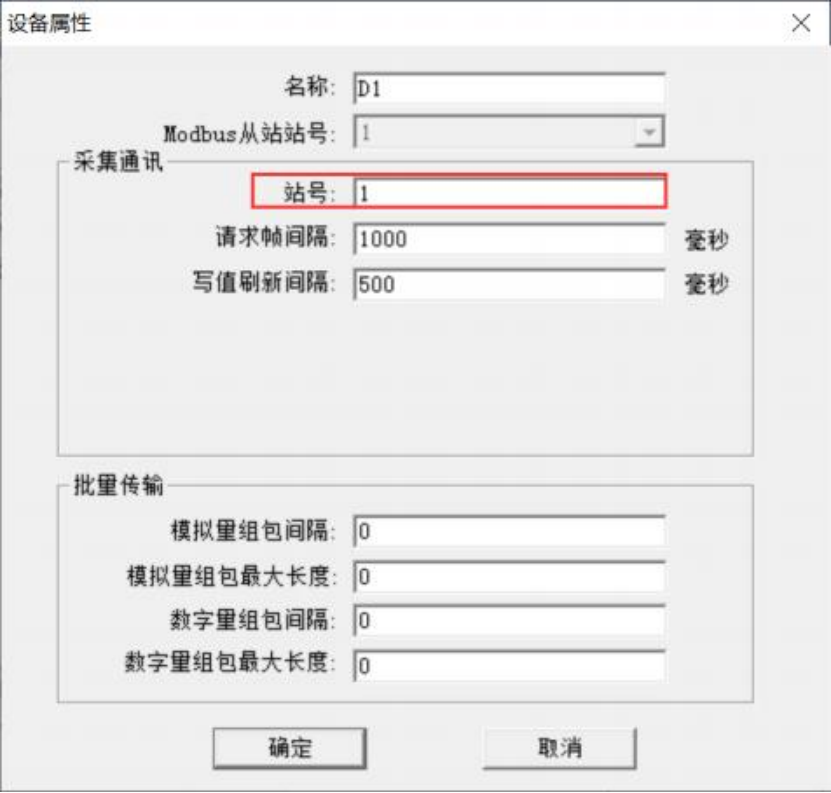

添加好驱动后,选择新建通道,Midea_MDV  是美的空调 MDV  系列通讯协议,以 RS-485 通信方式通讯, 默认通道为串口 1 ,默认通讯参数:4800bps ,8 ,无校验位,1 个 停止位,默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢,超时时间尽量设置 长一点,如下图 。注意超时时间是指主站请求帧的等待超时时间。

新建标签

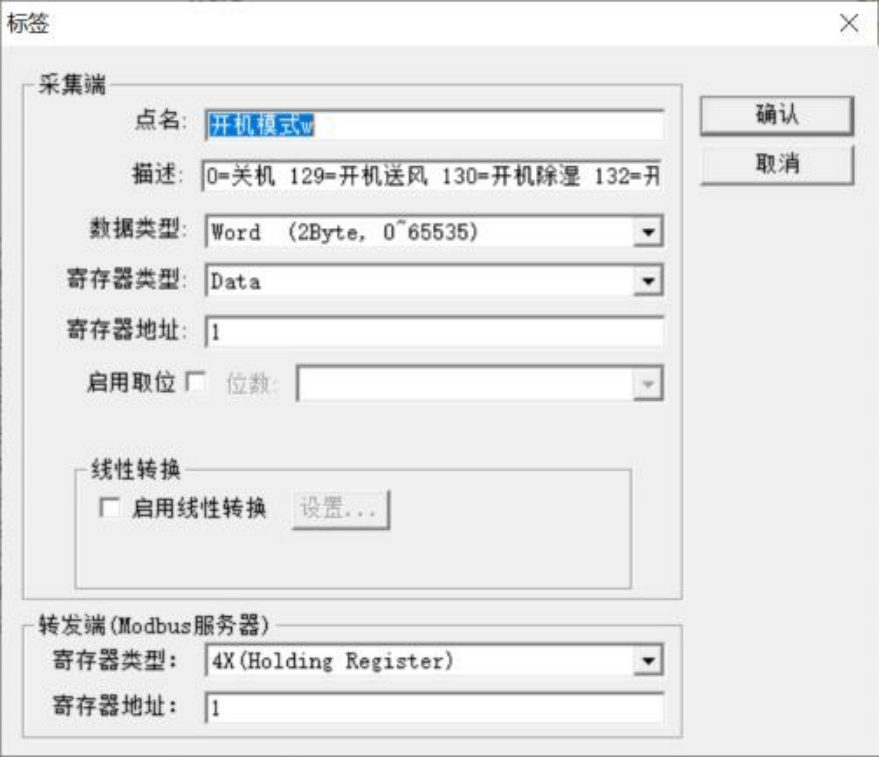

设备建立好后,选择新建标签(点) ,在建立点位的时候,采集端寄存器类型为 Data, 寄存器地址,具体如下表

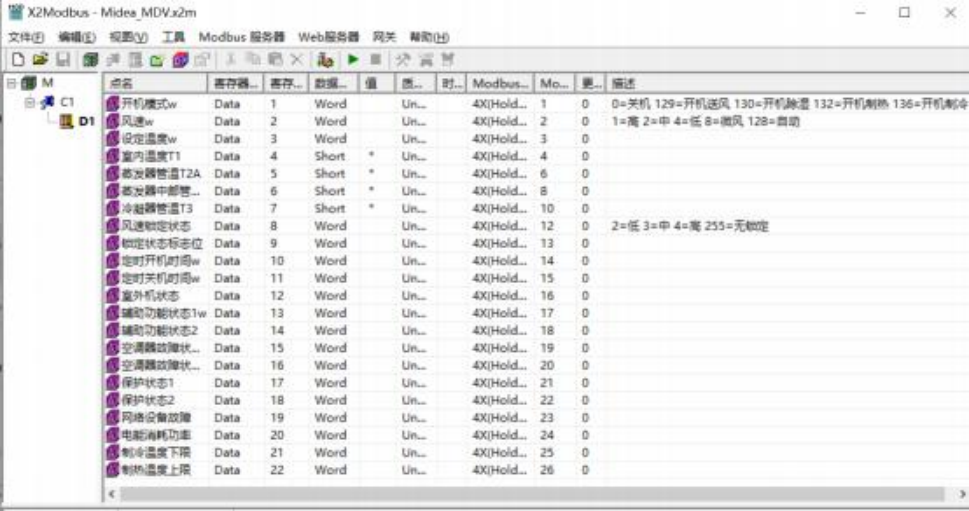

标签建立完成后如下图

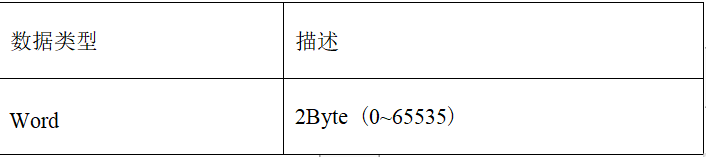

采集端支持具体描述如表

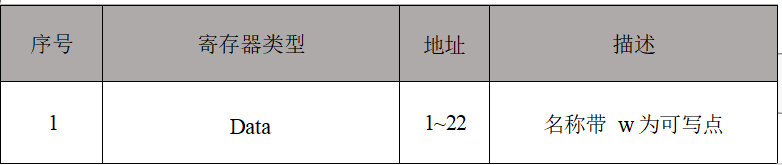

采集端寄存器类型和地址,具体描述如表
