新建驱动

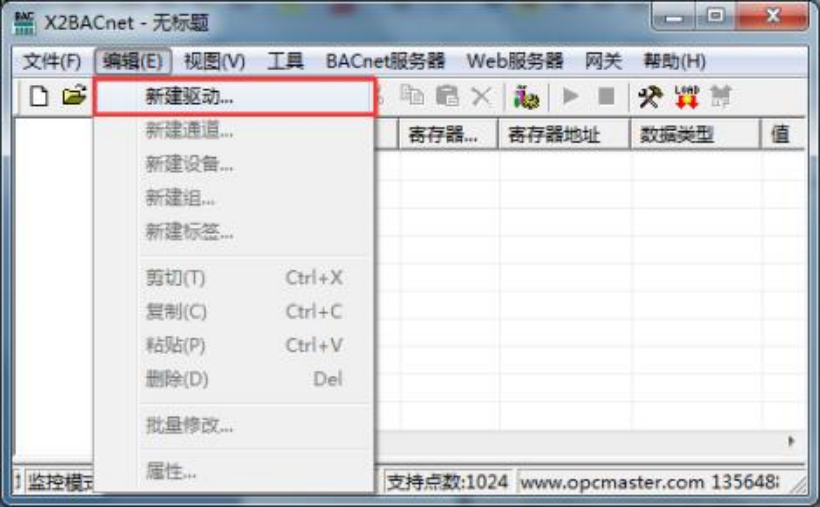

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

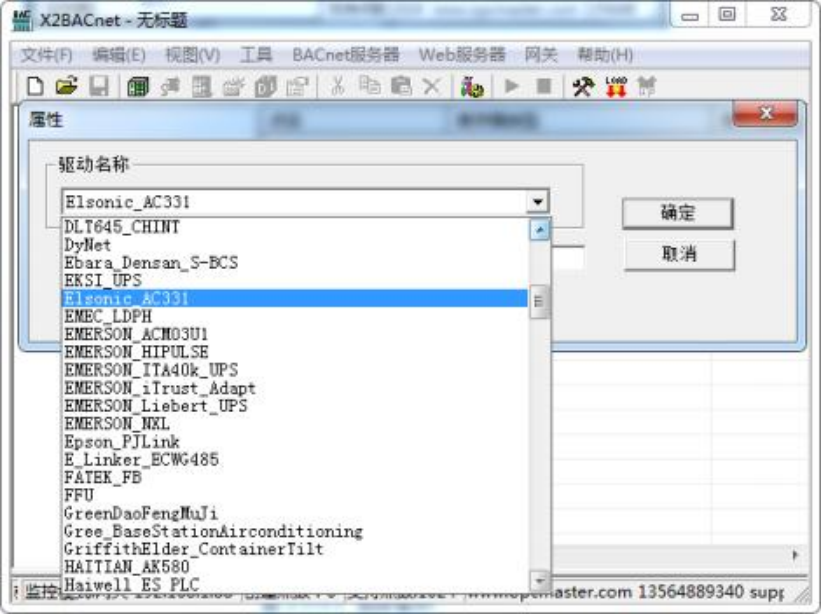

在弹出来的窗口中选择“Elsonic_AC331”， 如下图
新建通道

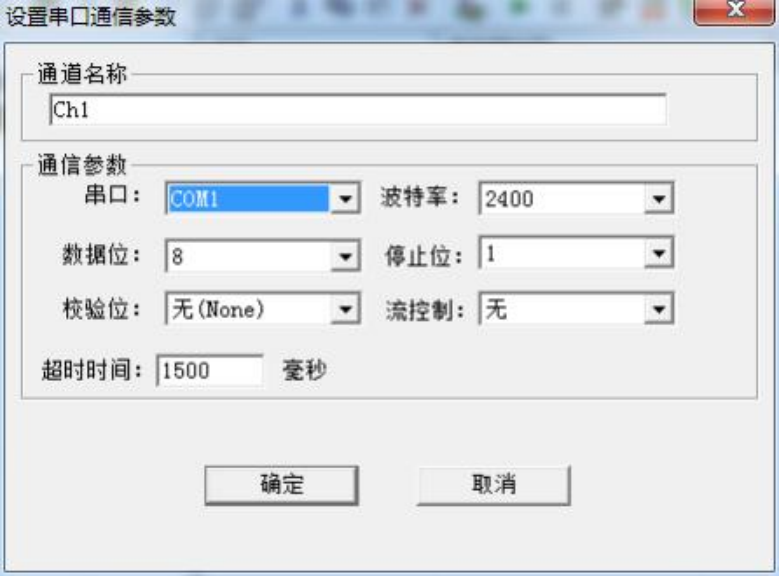

添加好驱动后， 选择新建通道, Elsonic_AC331 驱动是福建亿林联网温控器 AC331 通讯 协议， 以串口方式通信， 以 RS485 方式通讯，默认串口 1，默认传输波特率 9600bps，数 据格式为 8 数据位， 1 停止位，无校验。默认超时时间为 1500ms。如下图
新建设备

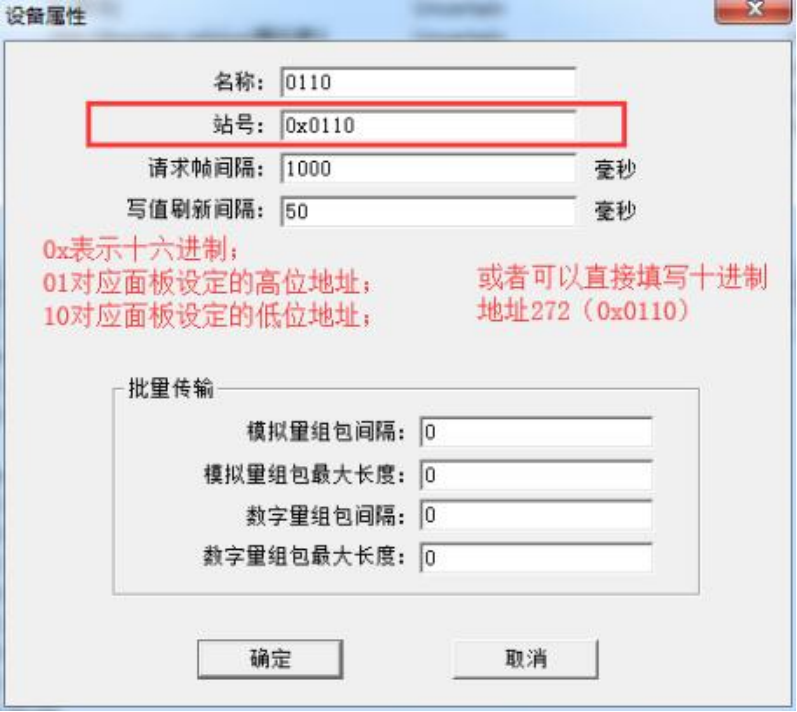

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备站号默 认为 0x0110，此参数为机组设备通讯地址。其他参数默认，请求帧间隔为下一帧和上一帧 间隔的时间，如下图 。
注意站号可以选择 16 进制表示， 地址前面需要添加0x 前缀(不区分大小写)，
也可以直接用十进制表示。例如面板高位地址设定为 01，低位地址设定为 10，则此处可以 表示为 0x0110，或者直接写 272。
新建标签

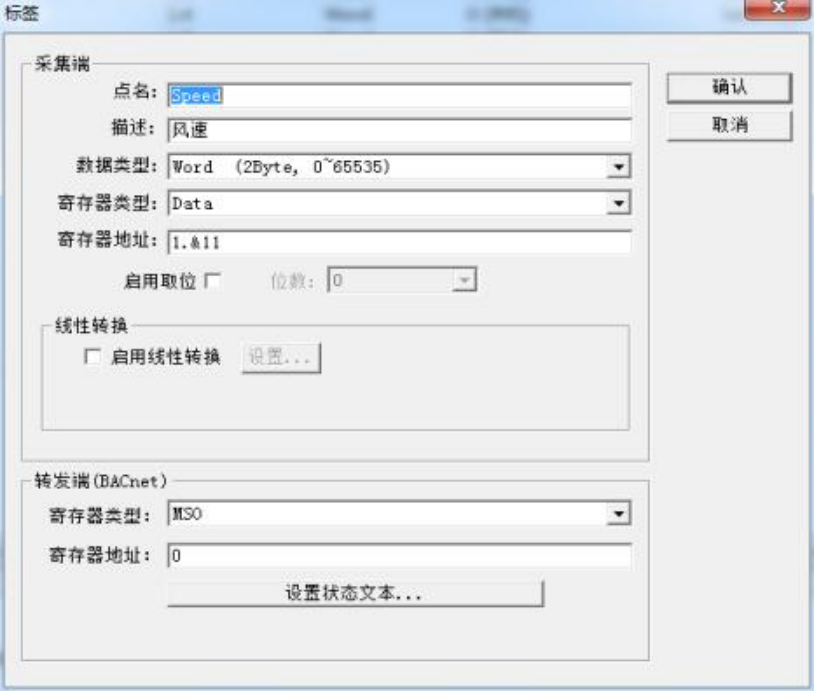

在建立点位的时候，寄存器类型为 Data，寄存器地址从 1 开始，范围 1~4，如图

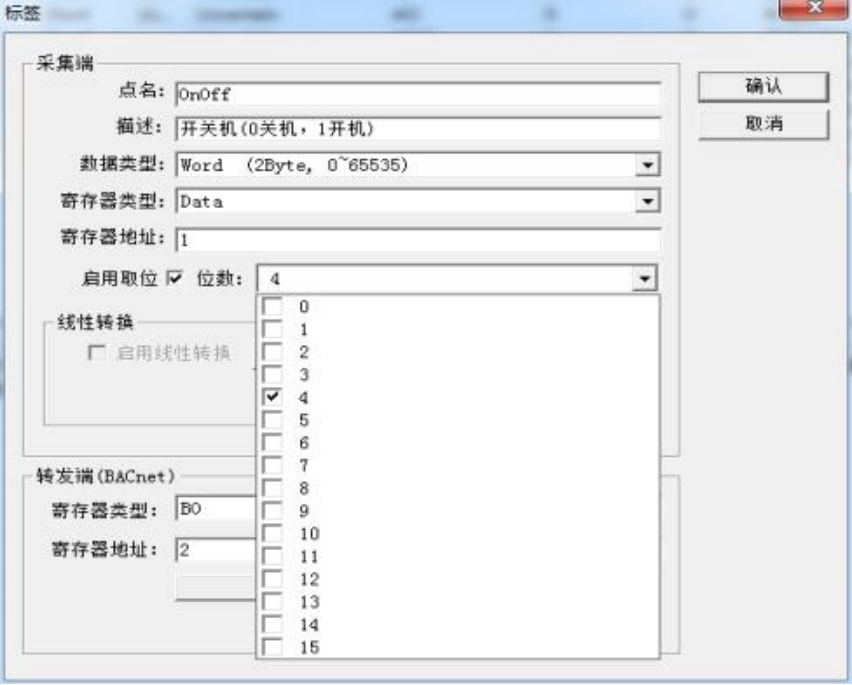

注意，锁定状态，半全锁定，开关机，冷热模式是需要对 data1 地址取位实现，如下图

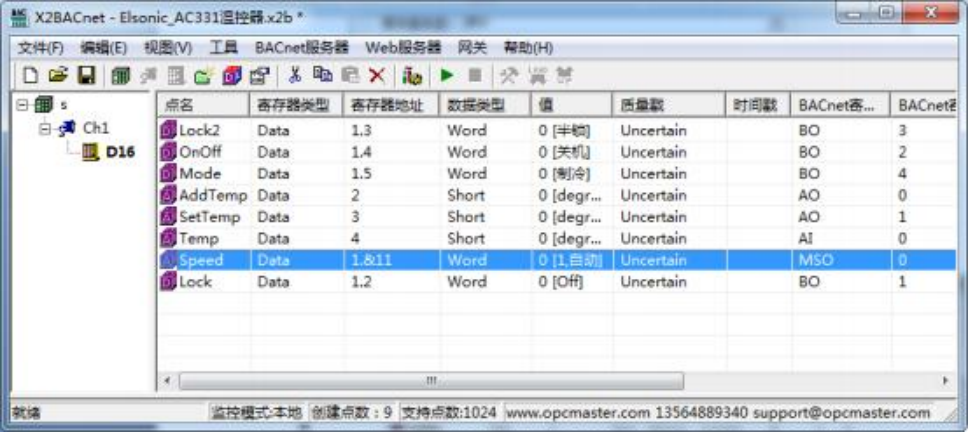

标签添加完成。如下图
监控点表信息如表
