Mitsubishi_VRV_86_485 (三菱重工 86 智能线控器)

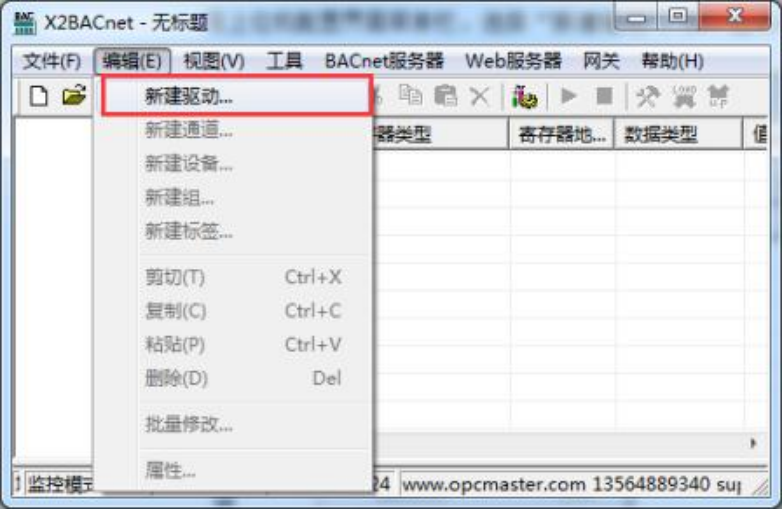

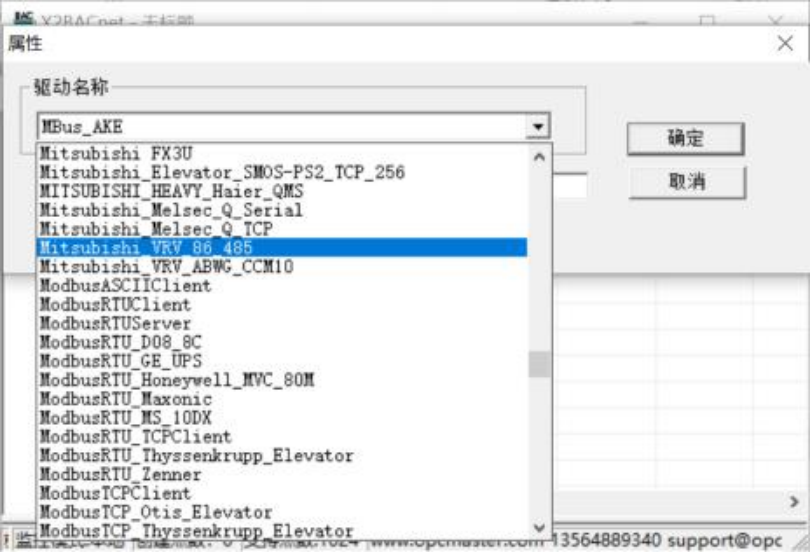

在上位机配置界面菜单栏，选择“新建驱动”，如下图

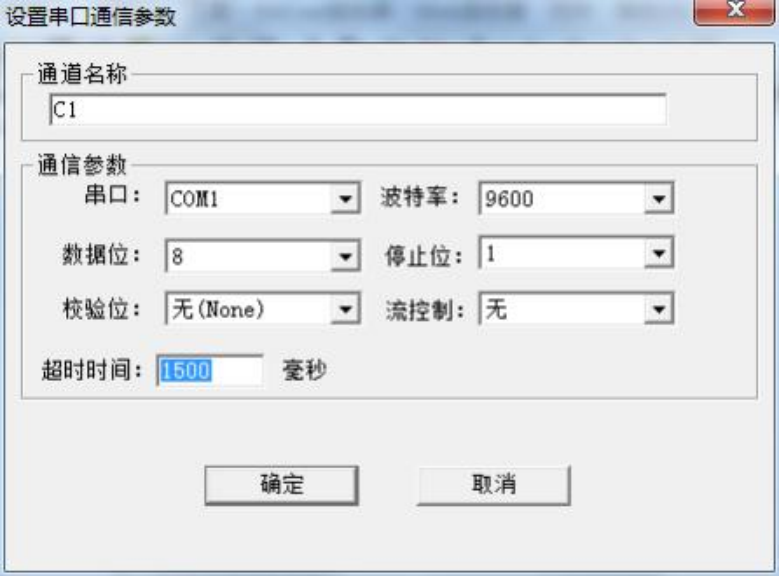

添加好驱动后，选择新建通道， Mitsubishi_VRV_86_485 是对接三菱重工 86 智能线控 器通讯协议，主要以 RS-485 通信方式通讯，默认通道为串口 1，默认通讯参数：9600bps， 8 ，无校验位， 1 个停止位，默认超时时间 1500 毫秒，在配置时，如果设备响应比较慢， 超时时间尽量设置长一点，如下图 。注意超时时间是指主站请求帧的等待超时时 间。

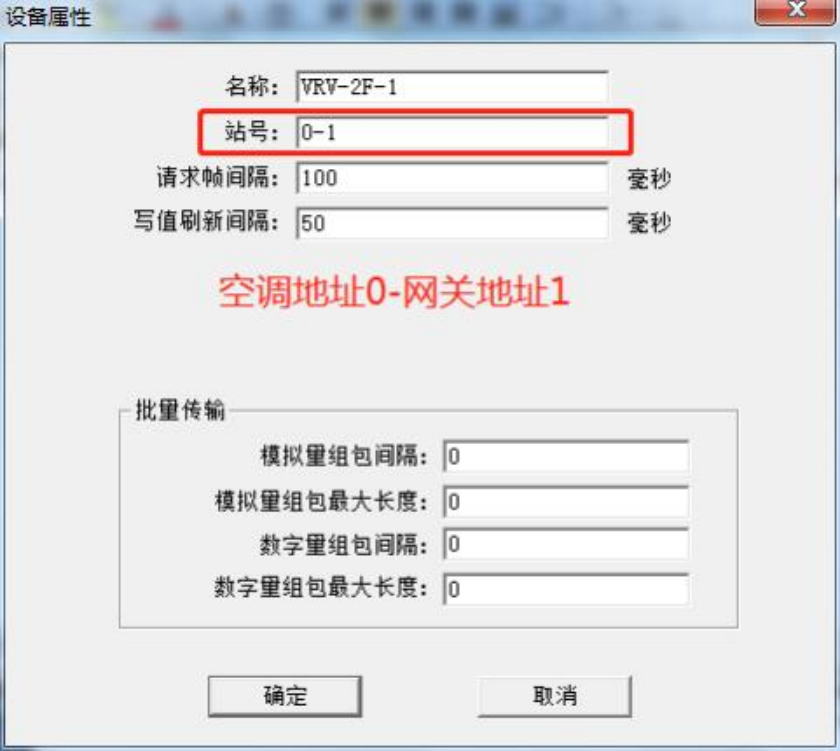

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 0- 1，请求帧间隔为 1000 毫秒， 设备组包参数设置为 0 即可，如下图 。注意 请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

此处地址由空调地址和网关地址组成，中间以”-“分割：(空调地址相当于室内机地址)

如下 0- 1 表示：

空调地址为 0，网关地址为 1。(网关地址为上位机地址， 正常可以随便取一个值即可， 这里可以默认取 1)

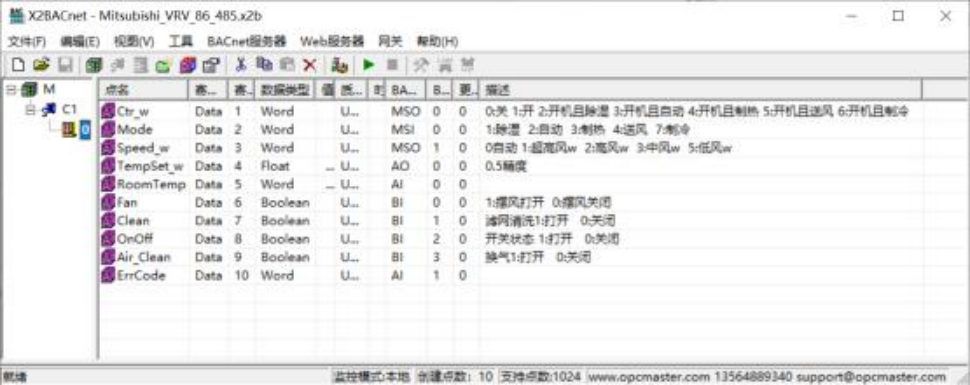

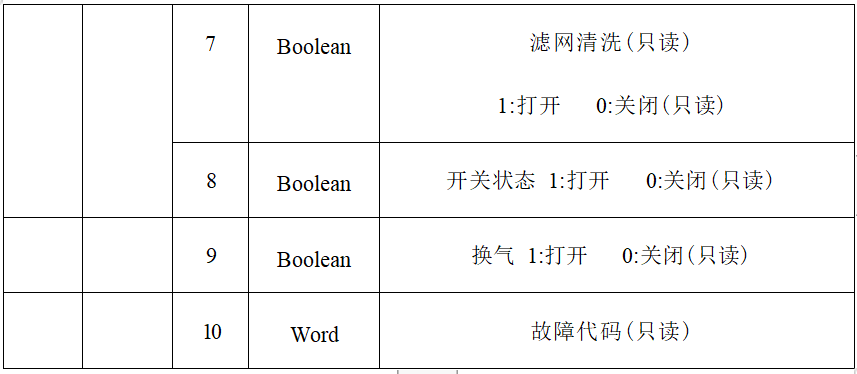

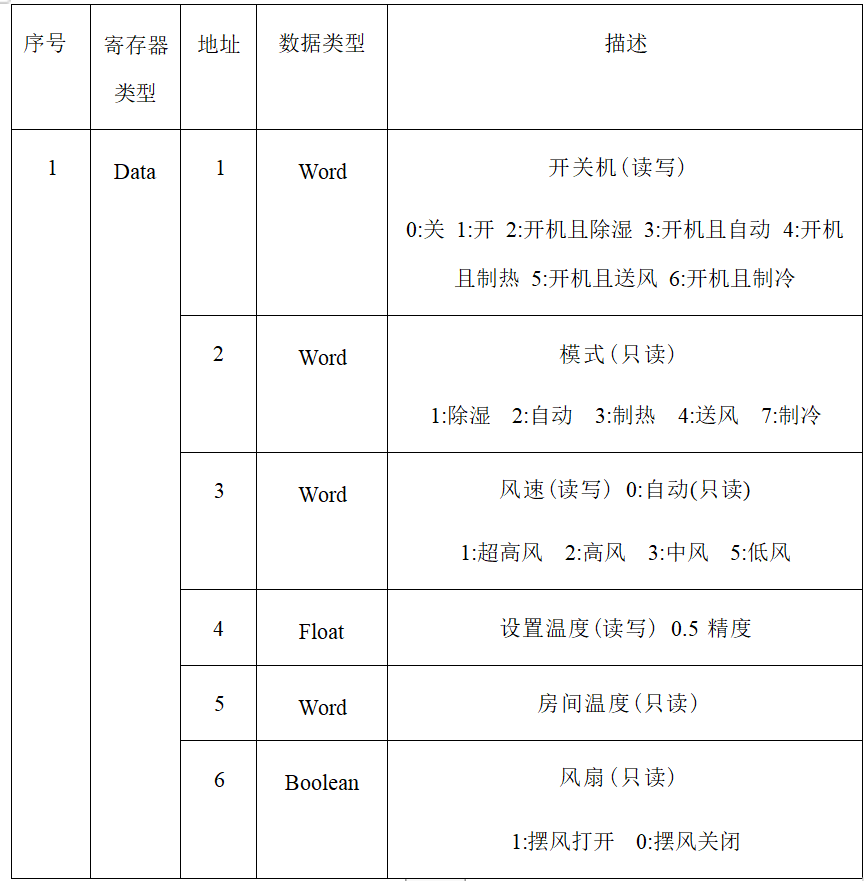

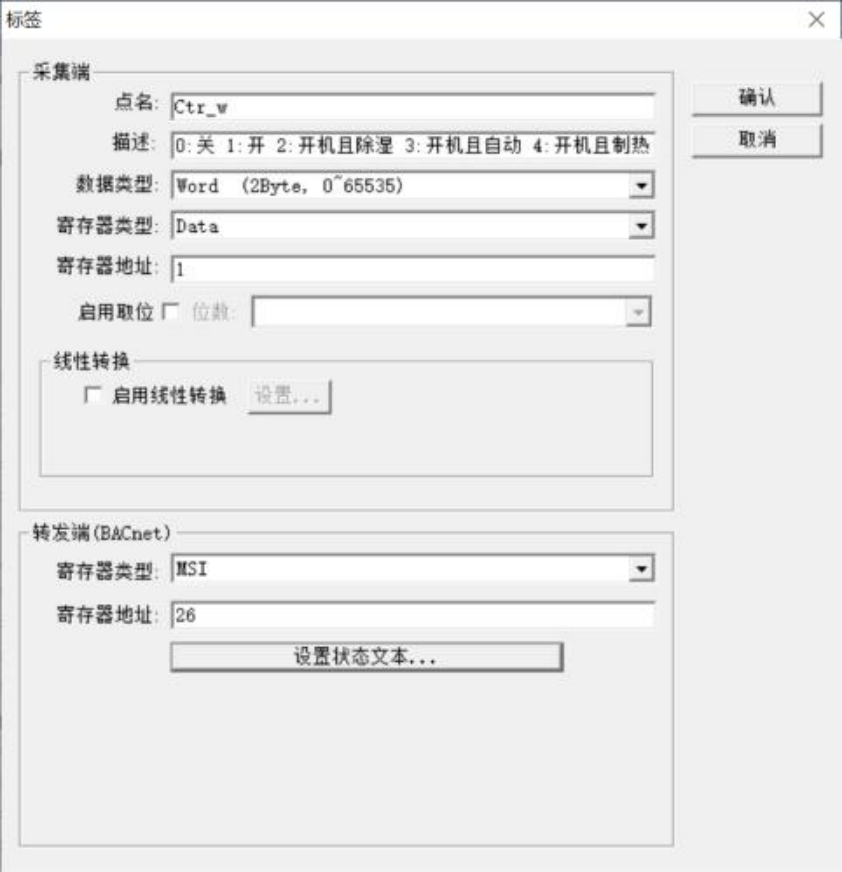

设备建立好后， 选择新建标签(点) ，在建立点位的时候，采集端寄存器类型对应命 令信息编码，用户可以根据实际情况选择寄存器类型，寄存器地址是指要读取的数据地址， 如下图。注意寄存器地址范围为 1~10。
