新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

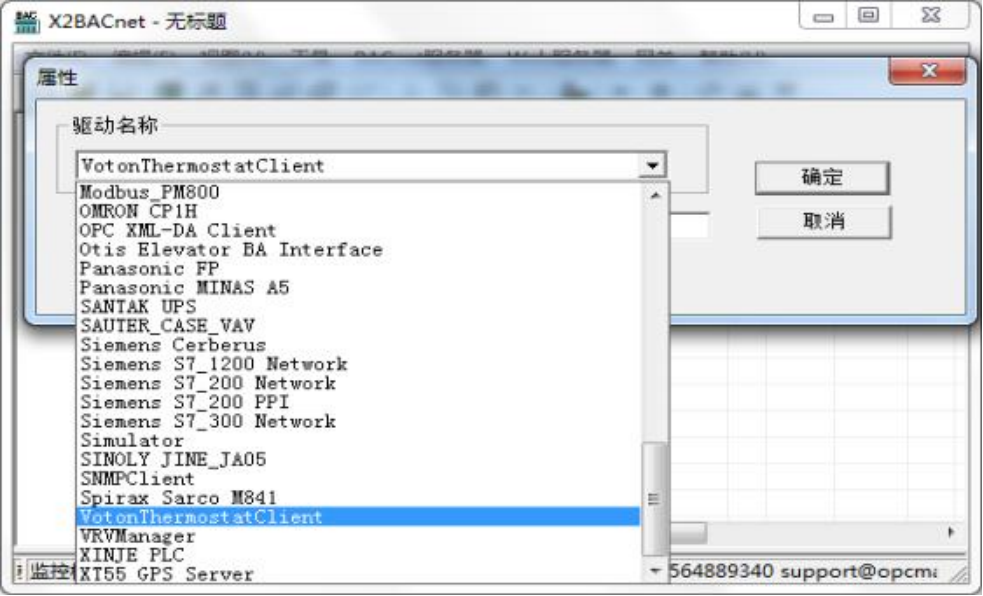

在弹出来的窗口中选择“VotonThermostatClient”， 如下图
新建通道
添加好驱动后， 选择新建通道， VotonThermostat(沃顿空调温控器)是沃顿空调通讯接 口协议，主要以 RS-485 通信方式通讯，默认通道为串口 1 ，默认通讯参数： 9600bps ，8， 无校验位， 1 个停止位，默认超时时间 1500 毫秒，在配置时，如果设备响应比较慢， 超 时时间尽量设置长一点， 如下图 。注意超时时间是指请求帧的等待超时时间。
新建设备

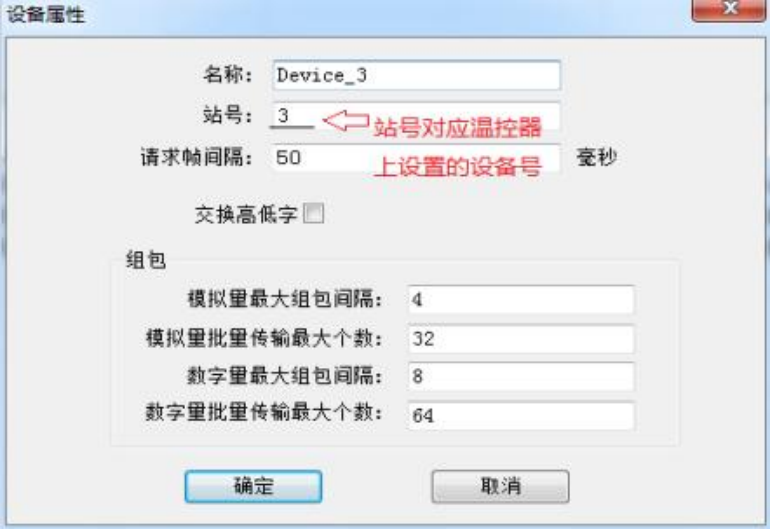

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 3，站号对应温控器的设备号，请求帧间隔为 50 毫秒，如果设备不支持组包， 可将 组包参数设置为 0 即可，如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请 求之间的时间间隔。
新建标签

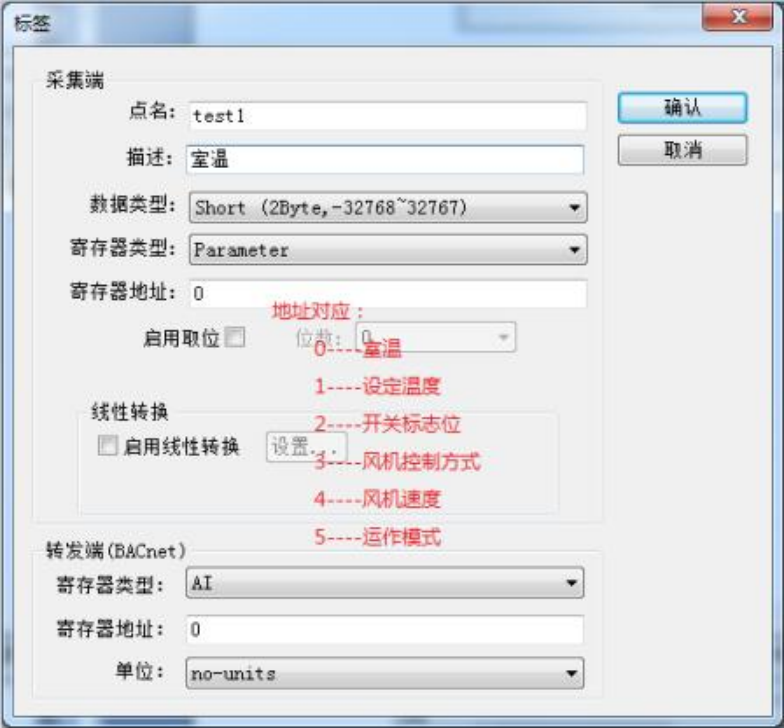

设备建立好后， 选择新建标签(点) ，在建立点位的时候，每个设备下的寄存器类型 都是 Parameter，有效的寄存器地址为 0~5，分别对应室温、设定温度、开关标志位、风机 控制方式、风机速度以及空调运作模式，如下图

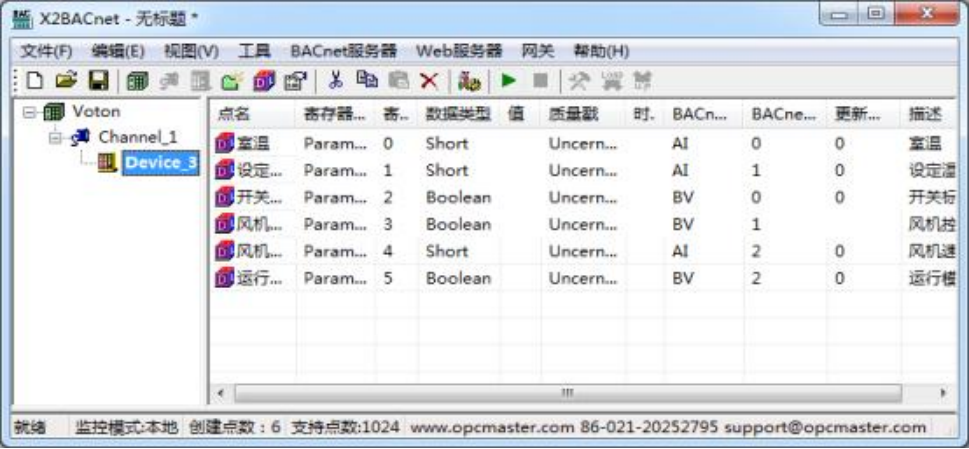

注意： 以上 Tag 属性中，寄存器类型默认就是 Parameter ，转发端 BACnet 从站寄存 器基地址可以从 0 开始分配。标签建立完成后如下图

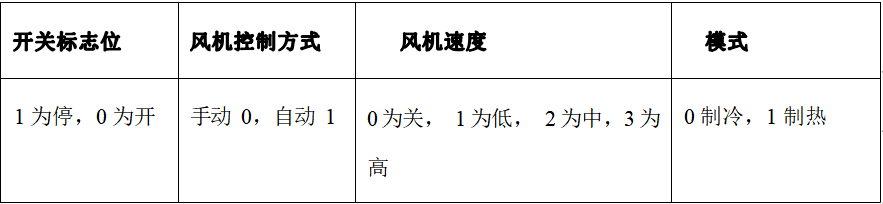

其中一些信号定义如下表

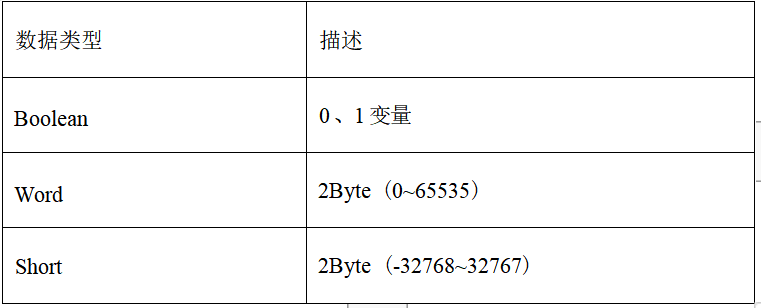

支持的数据类型如下表
虽然支持多种数据类型， 但配点的时候建议室温、设定温度用 Word 或 Short 类型， 开关标志位、风机控制方式、模式都用Boolean 类型，风机速度用 Word 就可以了。支持 的寄存器类型如下表
