Mitsubishi_VRV_ABWG_CCM10 (三菱重工 VRV 液晶 86 盒网 关通讯协议)

新建驱动

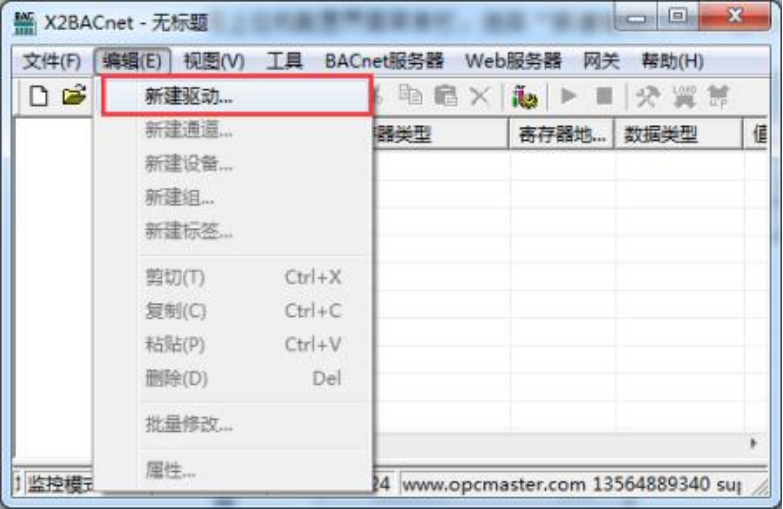

在上位机配置界面菜单栏,选择“新建驱动”,如下图

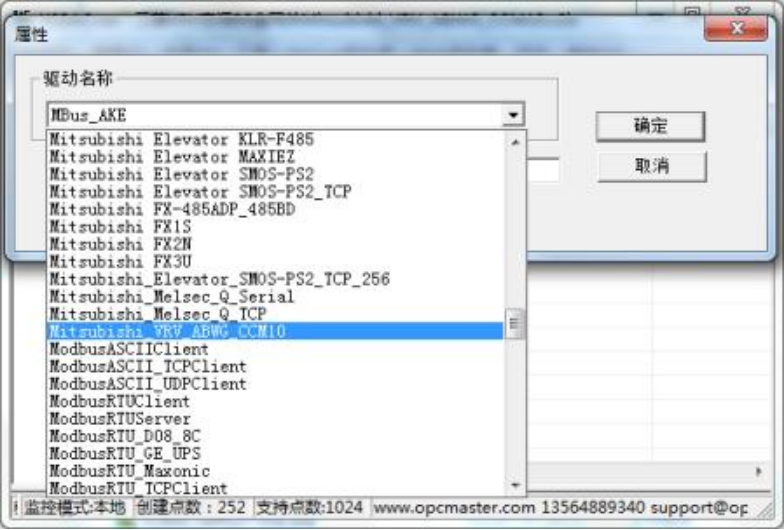

在弹出来的窗口中选择“Mitsubishi_VRV_ABWG_CCM10”, 如下图

 新建通道

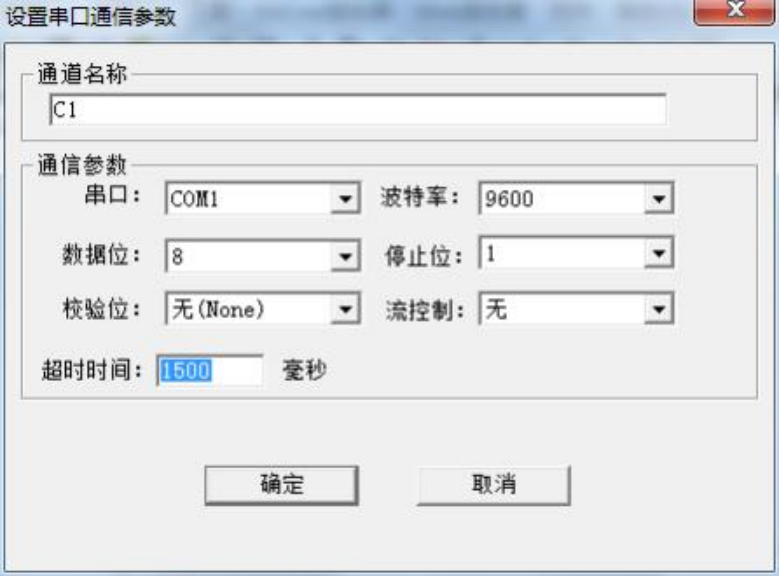

添加好驱动后,选择新建通道,Mitsubishi_VRV_ABWG_CCM10 是对接三菱重工 VRV 液晶 86 盒网关的通讯协议,主要以 RS-485 通信方式通讯, 默认通道为串口 1,默认通讯 参数: 9600bps ,8,无校验位, 1 个停止位,默认超时时间 1500 毫秒,在配置时,如果 设备响应比较慢,超时时间尽量设置长一点, 如下图。注意超时时间是指主站请 求帧的等待超时时间。

新建设备

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 1- 1,请求帧间隔为 100 毫秒,设备组包参数设置为 0 即可,如下图 2-208-4。注意 请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
此处地址由空调地址和网关地址组成,中间以”-“分割: (空调地址相当于室内机地址)
如下 0- 1 表示:
空调地址为 0,网关地址为 1。(网关地址为上位机地址, 正常可以随便取一个值即可, 这里可以默认取 1)

新建标签

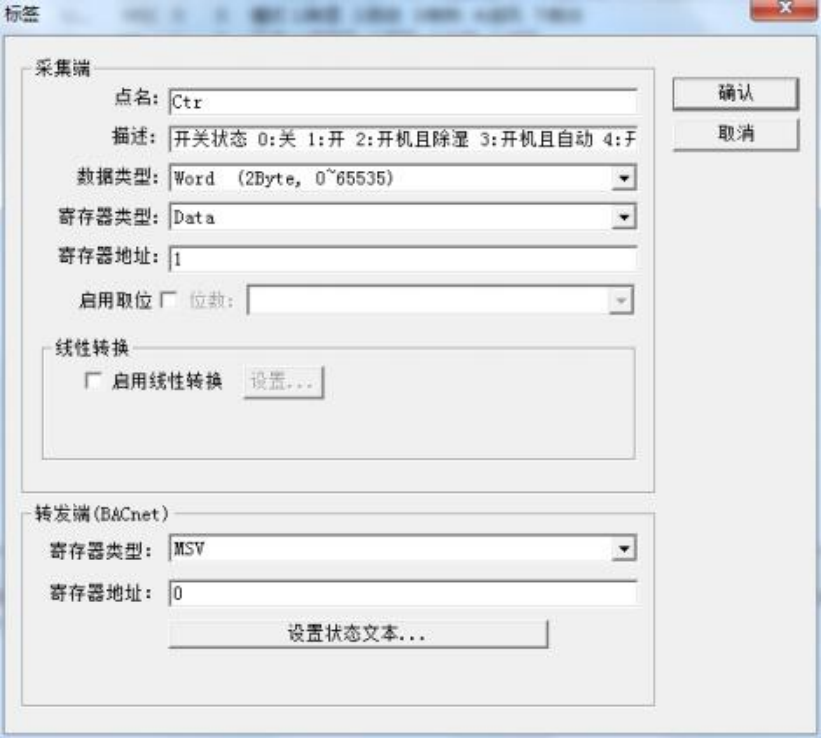

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址是指要读取的数据地址, 如下图 。注意寄存器地址范围为 1~8,寄存器类型选 Word 或Boolean 即可。

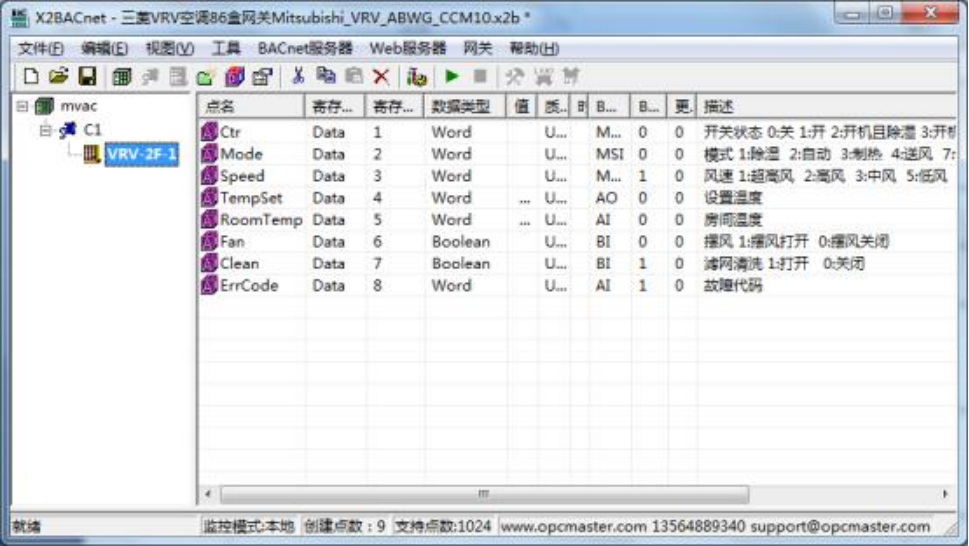

注意:  以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成, 如下图

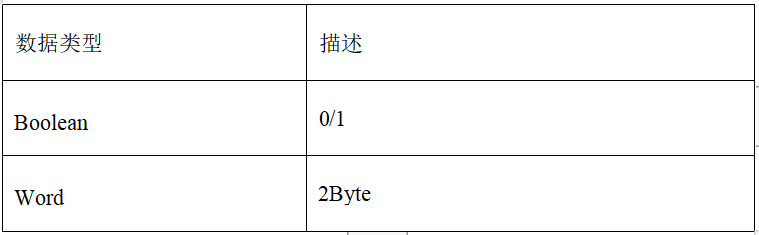

采集端支持的数据类型只有 Word/Boolean 类型, 具体描述如表
采集端的寄存器类型只有 Data 一种类型(详细寄存器地址含义可对应协议文档说明), 具体说明如表
